Короче беда с китайской ардуино.
При подключении к компу не определяется системой. Перепробовал три шнура USB, на двух компах, один на win7 другой на win8.1. В основном как unknown device, иногда если подряд втыкать шнурок появляется как USB to com ch340(com13) или (com14) если "дрочить" на другом порту. Если "определилась" то ардуино иде при прошивке выдаёт ошибку которую описывал постами выше. Это одна сторона медали.
Вторая сторона, это на самом принтере при запуске на ардуино этой есть прошивка менделя, и можно через меню на дисплее покрутить моторчиками, собственно так пока и настроил драйвера двигателей.
Но откалибровать без подключения к компу не получается. Какой Мендел зашит тоже неизвестно.
Есть варианты что делать? Менять ардуину? Весь инет уже проверил на данную проблему, есть предположения, что кривой или вовсе закрыт бутлоадер. Но проверить опять же невозможно потому что не определяется в системе...
Брал на али набором - мега, рампс, драйвера шд, лсд экран одним лотом.
Да и ещё, о светодиодах на меге, горят два красных "on", "L" и иногда мигает светодиод "rx" причём разницы нет от USB питание или от блока питания 6 вольт. При нажатии на ресет пару раз мигает светодиод "L".

Zamaro4kin.
Да с этими ардуинами на сн340 много проблем. Там еще и кварц стоит на 12 вместо 16, т.е. она медленнее работает. Я когда свою первую такую же сжег(сгорел приобразователь и как раз мост этот) искал специально на АЛи ардуинку с мегой16 на мосту, т.е. точную копию оригинальной аруины. Она на пару баксов дороже обычно, но надежнее. А на сгоревшую я просто заказал отдельный ЮСБ мост, правда не подключил так его еще, не было надобности. Что б не ждать можно посмотреть у себя в городе такой мост, правда обычно он стоит как новая ардуина с китая.

Zamaro
Стоп,стоп
Что значит не определяется системой?
Драйверы установили?
Напишите попорядку - я установил драйвер.. . такой то, подключил кабель. .. и далее по порядку
loox

А у меня такой вопрос. Как то можно сделать что бы на экране при печати с флешки показывалось оставшееся время печати? А то у меня только прошедшее показывает. Имею ввиду экран который к принтеру подключен.

loox писал(а):Zamaro
Стоп,стоп
Что значит не определяется системой?
Драйверы установили?
Напишите попорядку - я установил драйвер.. . такой то, подключил кабель. .. и далее по порядку
loox

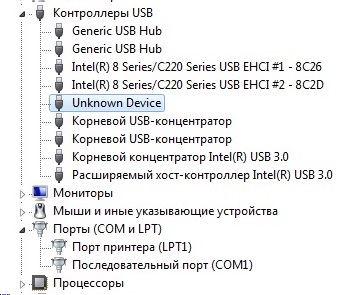

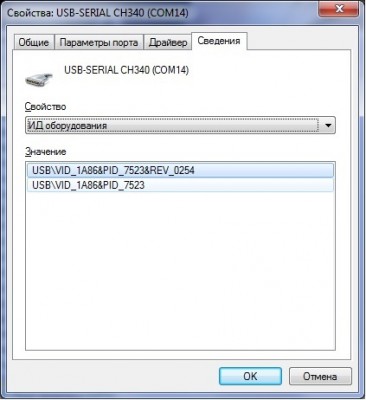

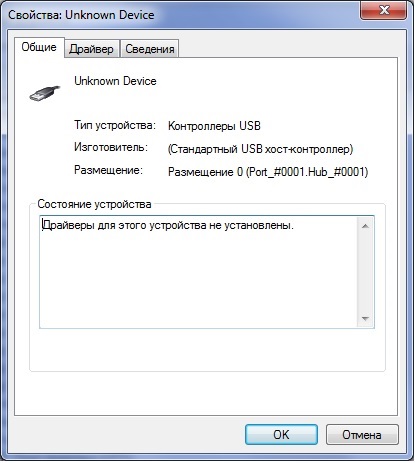

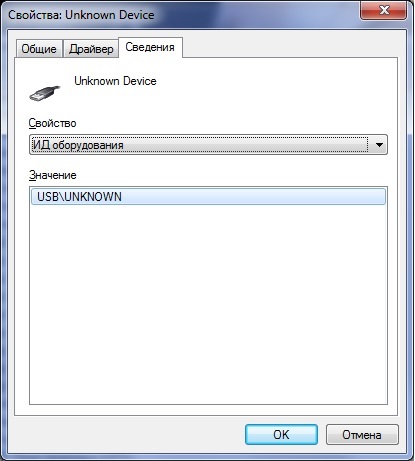

Ну конечно установил эти для ch340, этот преобразователь впаян на плате меги. Подключаю кабель USB A-B в списке устройств появляется в разделе "конрлоллеры USB" как "Unknown Device" в свойствах "ИД оборудования" usb\unknown.

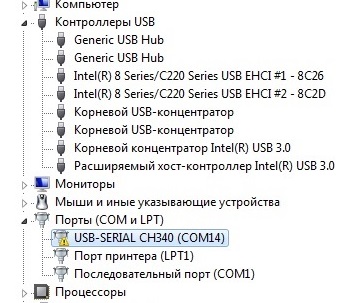

З. Ы. Вот сейчас опять подключил, определилась опять дрова установил, usb-serial ch340 (com14) но с жёлтым треугольником весит...

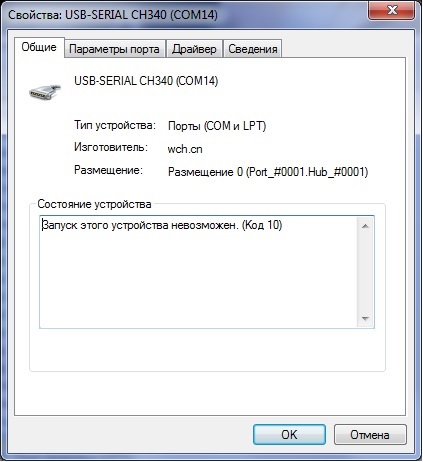

Запуск данного устройства не возможен код 10.


З. Ы. Ы. Отключил, подключил опять, и снова unknown device...

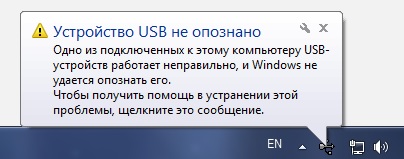

Устройство USB не опознано...


Проблема возможно в компах, завтра на работе попробую на ноуте еще проверить стареньком...

Zamaro4kin
У меня с этими драйверами была проблема в том, что винда ругалась, что драйвер не подписан. Пришлось вручную подписывать драйвер. Но на сколько я помню об этом было прямо написано в свойствах устройства. Попробуйте сменить шнур которым подключаете или разъем ЮСБ(особенно если подключаете в 3.0)

ursus писал(а):Zamaro4kin
У меня с этими драйверами была проблема в том, что винда ругалась, что драйвер не подписан. Пришлось вручную подписывать драйвер. Но на сколько я помню об этом было прямо написано в свойствах устройства. Попробуйте сменить шнур которым подключаете или разъем ЮСБ(особенно если подключаете в 3.0)

Три шнурка юзаю, родной из комплекта который 30 см, вообще не заработал.
На моем компе дома который по сути и будет работать с 3д принтером все usb 3.0...

Попробуй просмотреть в районе usb и моста на предмет соплей и холодных паек. С твоими симптомами похоже на это.

Добавлено спустя 2 минуты 42 секунды:

Zamaro4kin писал(а):На моем компе дома который по сути и будет работать с 3д принтером все usb 3.0...

Как правило или пару портов 2.0 должно быть или 3.0 в биосе отключается. Попробуй через 2.0 достучаться.

Alex Post писал(а):Попробуй просмотреть в районе usb и моста на предмет соплей и холодных паек. С твоими симптомами похоже на это.

Смотрел уже, вроде нормально...

Добавлено спустя 5 минут 54 секунды:
Соединилась сук..
попытка прошивки...
Arduino: 1.6.5 (Windows 7), Плата"Arduino/Genuino Mega or Mega 2560, ATmega2560 (Mega 2560)"

Sketch uses 642 bytes (0%) of program storage space. Maximum is 253 952 bytes.

Global variables use 9 bytes (0%) of dynamic memory, leaving 8 183 bytes for local variables. Maximum is 8 192 bytes.

C:\Program Files (x86)\Arduino\hardware\tools\avr/bin/avrdude -CC:\Program Files (x86)\Arduino\hardware\tools\avr/etc/avrdude.conf -v -patmega2560 -cwiring -PCOM14 -b115200 -D -Uflash:w:C:\Users\Nikola\AppData\Local\Temp\build3763928529540706657.tmp/sketch_oct18a.cpp.hex:i



avrdude: Version 6.0.1, compiled on Apr 15 2015 at 19:59:58

Copyright (c) 2000-2005 Brian Dean, http://www.bdmicro.com/

Copyright (c) 2007-2009 Joerg Wunsch



System wide configuration file is "C:\Program Files (x86)\Arduino\hardware\tools\avr/etc/avrdude.conf"



Using Port : COM14

Using Programmer : wiring

Overriding Baud Rate : 115200

avrdude: ser_open(): can't set com-state for "\\.\COM14"

avrdude: ser_drain(): read error: Неверный дескриптор.




Проблема загрузки на плату. Для достижения дзен, курить http://www.arduino.cc/en/Guide/Troubleshooting#upload .

Тогда просто погреть феном пайки до расплавления и руками разъём пропасть. Чисто на шару если не поможет - все равно новую плату покупать.
Хотя ещё одна идея - попробуй покормить ардуинку 12 вольтами через РАМПС и воткнуть USB - вдруг тупо питания не хватает в USB

Вытащил кабель и опять соединил и все...
неизвестное устройство...

Добавлено спустя 1 минуту 48 секунд:

Alex Post писал(а):Тогда просто погреть феном пайки до расплавления и руками разъём пропасть. Чисто на шару если не поможет - все равно новую плату покупать.
Хотя ещё одна идея - попробуй покормить ардуинку 12 вольтами через РАМПС и воткнуть USB - вдруг тупо питания не хватает в USB

Тоже пробовал. Походу или порты на компе не работают с CH340 или сама CH240G гонит...
Потому что даже если соединиться передача данных не проходит, даже подключал внешний источник питания на плату.

Добавлено спустя 8 минут 52 секунды:
Вот что в лоте на али указано - It is relatively simple to wire up the RAMPS. Just add the extruder heating coil wire to D10, the thermistor to the two T0 pins on middle right right,
and wire up the steppers and endstops. From left to right, wire all of the stepper motor's wires as red, blue, green, and black or red, green, yellow,
blue into the pins next to the Pololus. When you connect the wires to the endstops (if you are using 3 endstops, plug them into the MIN (-) slots),
make sure you match the labels.
Я так понимаю что она уже прошита?

Ну явно про то что она прошита не написано. Описан порядок подключения проводов к рампсу. Вполне возможно что просто бракованная попалась.

Добавлено спустя 7 минут 3 секунды:

Zamaro4kin писал(а):

ursus писал(а):Товарищи, такая проблема появилась. Начала останавливаться печать. Сначала изредка встанет на секунду и дальше пойдет. Потом все чаще и чаще. В конце концов встает намертво и не реагирует ни на что пока мозги не перезагрузишь. Обычно после пары часов печати это происходить начинает. Вроде вся электроника обдувается. На драйверах радиаторы стоят. Напряжение на БП не просаживается и он холодный. Куда копать?

Почитай тут, может есть ответ на твой вопрос!
http://3dtoday.ru/blogs/arkcol/inexplicably-stop-printing-in-the-middle-of-the-process-pronterface/

Отпишу по своему предыдущему вопросу. Печать с флешки уже приближается к 3м часам. От ЮСБ уже после полутора часов начинало затыкаться. Странно это все. Раньше печатал и по 9 часов от ЮСБ и было все ок. Странности начались после установки 10ки, точнее ничего другого глобального не менял ни в принтере ни в компе до того как начались странности. И не в ардуине дело, т.к. их у меня две и обе одинаково затыкаются. Еще грешу на провод, заказал нормальный. Как приедет попробую с ним.
Так то с флешки конечно удобнее длительные печати ставить, а вот мелочевку часов до 2 как то с компа удобнее.

Alex Post писал(а):Как правило или пару портов 2.0 должно быть или 3.0 в биосе отключается. Попробуй через 2.0 достучаться.

Отключил поддержку 3.0 в биосе, все так же.

Добавлено спустя 52 минуты 19 секунд:
Все,добился стабильного соединения с ардуиной.
Но прошить прошивку так же не получается.

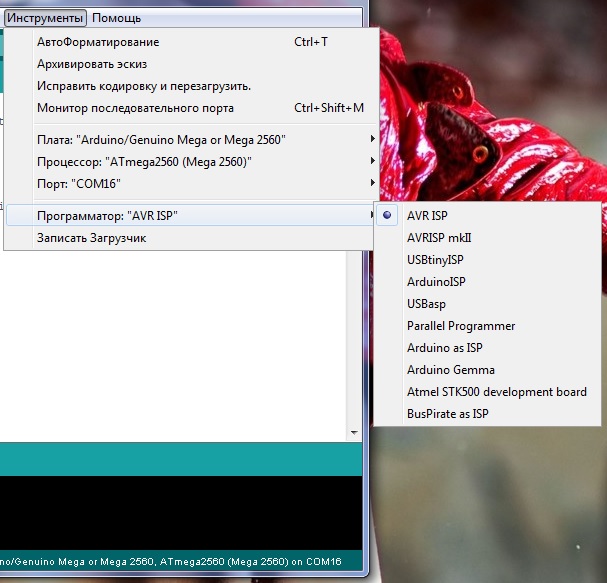

Каким программатором из списка прошивать скетч?

Насколько помню,там вообще пофиг,что установлено.Это для записи внешними программаторами только.
Если дуня определяется,то и писаться должна.Блинк обычный писать пробовал?

Vovich70 писал(а):Насколько помню,там вообще пофиг,что установлено.Это для записи внешними программаторами только.
Если дуня определяется,то и писаться должна.Блинк обычный писать пробовал?

Так вот именно ничего не пишется! Даже блинк, ошибка вот "stk500v2_ReceiveMessage(): timeout"
Комп пытается передать данные а микроконтроллер, судя по вспыхивающему "TX", но ответ не получает "RX" на плате молчит.
