sap, дык, ты самописные g-коды используешь? и все они без фидрейтов? ускорения/скорости максимальные не калибровал? (см. видео setar'а, где-то тут ссылка валялась)
А может тогда банальный пропуск шагов?
Для начала в G-кодах попробуй какой-нить разумный фидрейт задать (200, лучше 100, может даже меньше)...
Да, ещё ток моторов выставлен болей-менее подходящий?

ЗЫ: тег [quоte] упращает всем жизнь...

Fat-Zer писал(а):sap, дык, ты самописные g-коды используешь? и все они без фидрейтов? ускорения/скорости максимальные не калибровал? (см. видео setar'а, где-то тут ссылка валялась)
А может тогда банальный пропуск шагов?
Для начала в G-кодах попробуй какой-нить разумный фидрейт задать (200, лучше 100, может даже меньше)...
Да, ещё ток моторов выставлен болей-менее подходящий?

ЗЫ: тег [quоte] упращает всем жизнь...

Самописные g-коды не использую, единственное отключаю нагрев, поскольку печатать уже нечем, но сути дела не меняет, поскольку прикрученный карандаш рисует точно также как экструдер. Пропуск шагов исключается, токи выставлены, шаговики и драйвера менялись, дорожки прозванивались, падения напряжения и помехи по питанию измерялись, т.е. танцы с бубном проводились. Осталось поменять только всю электронику. Привожу пример печати круга в один слой с заливкой, к сожалению оригинал не сохранился рисую от руки.

sap писал(а):Добрый день! Может кто объяснить в чем причина, печатает только ровно половину детали. При печати перемещение по осу Y осуществляется только до координаты Y100. При ручном управлении перемещается по всем координатам стола. Где что подправить? Прошивка Marlin, комплектация мега2560r3+DRV8825

Тоже была такая проблема, оказалось я в настройках "хоста" движение по оси X не изменил под свой стол и в место 200 стояло 100, в ручную двигало а в режиме печати только до 100 и дальше топталось на месте.

Ksaan писал(а):

sap писал(а):Добрый день! Может кто объяснить в чем причина, печатает только ровно половину детали. При печати перемещение по осу Y осуществляется только до координаты Y100. При ручном управлении перемещается по всем координатам стола. Где что подправить? Прошивка Marlin, комплектация мега2560r3+DRV8825

Тоже была такая проблема, оказалось я в настройках "хоста" движение по оси X не изменил под свой стол и в место 200 стояло 100, в ручную двигало а в режиме печати только до 100 и дальше топталось на месте.

В том то и дело, что везде стоит 200х200, и в ручном управлении проходит все координаты.

Добавлено спустя 27 минут 25 секунд:

RomanST77 писал(а):

sap писал(а):Попробовал как вы предложили, прорисовал полностью, все красиво (экструдер не включал). Настройки стола выставлены верно, а тут самое интересное, простой круг вырисовывает на половину, а квадрат со стороной в Y150 полностью, с CD карты тоже самое, чудеса. Файлы выкладываю попробуйте кому не трудно, может быть я что то не понимаю.

То есть рафт "печатается" с выключенным экструдером полностью, квадрат - полностью, а круг - наполовину? Я правильно понимаю, что ось Y нормально работает, если перемещение идет только по одной оси, а если сразу оси Y и X - застревает на 100 мм? А если рукой стол двигать при выключенном питании, то на ~100 мм никакой ступеньки по усилию нет? А если нагрев стола включен то по оси Y нормально двигается?

Оси двигаются как по маслу в любой точке стола, при достижении координаты Y100, не подается управляющий сигнал на драйвер Y, в этот момент стол спокойно двигается руками, при уменьшении координаты Y стол едет в нужном направлении, у стола свой блок питания.

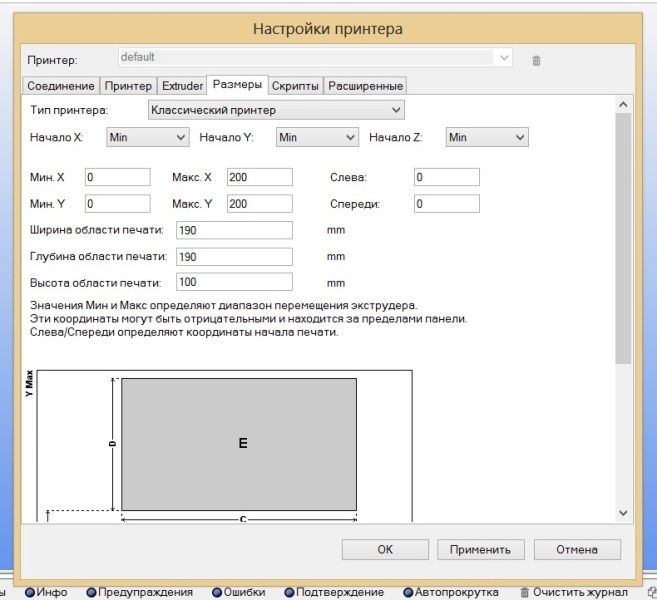

А скинь скриншот настроек стола в repetier-host, и попробуй фигуру расположить не в центре стола а ближе к углу (дому).

Ksaan писал(а):А скинь скриншот настроек стола в repetier-host, и попробуй фигуру расположить не в центре стола а ближе к углу (дому).

Если располагать фигуру ближе к дому эффект тотже, половина фигуры.

Вы печатаете вставкой g-кода в репитер хост?
У ввас там область печати 190х190х100 может поэтому?

Andrew S писал(а):Вы печатаете вставкой g-кода в репитер хост?
У ввас там область печати 190х190х100 может поэтому?

Нет загрузил stl файл, сгенерировал G-код напечатал, область печати ставил и больше и меньше

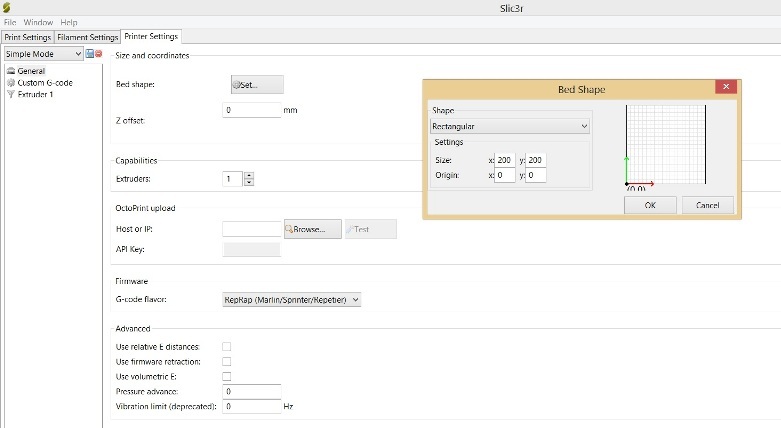

У меня была проблемы когда я переходил с версии репитер хоста на новую версию без удаления старого ini файла. Старый файл не стирается и не перезаписыввается новыми настройками. Попробуйте удалить все настрйоки репитер хоста и создать новые настройки Slic3r

sap писал(а):

Ksaan писал(а):А скинь скриншот настроек стола в repetier-host, и попробуй фигуру расположить не в центре стола а ближе к углу (дому).

Если располагать фигуру ближе к дому эффект тотже, половина фигуры.

sap, включи в репетире все опции терминала - предупр_а_ждения, ошибки и т.д. Посмотри как реагирует контроллер на отсылку команды, которая должна увести сопло в запретную зону, что говорит - "ок", или ругается как-то?

Добавлено спустя 3 минуты 1 секунду:
Re: 3D печать АБС - загибаются края детали.

webmaster писал(а):Печатаю в разных режимах но результат примерно один и тот же
Первый слой прилипает хорошо - пробовал малярный скотч, клей-карандаш, сладкую воду. Тут вопросов нет.
Однако на 3 или 4 слое начинают загибаться края изделия.

Сразу говорю, что сквозняков нет.
Сопло 200 град С. Материал АБС. Подогреваемое стекло 80 град С.
Печатал и при 220 град С - результат тот же.
Помогите, пожалуйста, советом. А то купил игрушку себе, а поиграться не получается ).
Спасибо.

webmaster, у тебя между первым слоем и последующими выставлена разница температур? На первом слое температура должна быть чуть выше температуры "стеклования" что-ли, короче остекления , а на последующих должна упасть ниже.
Потом, чем мажешь кровать? Пиво светлое работает идеально Потом фик отдерешь...

Добавлено спустя 1 час 37 минут 42 секунды:

sap писал(а):sap, а у тебя геометрия стола в слайсере верно выставлена? Тут на форуме есть ссылки на CaliGator, попробуй им рафт напечатать, если уйдет дальше 100 мм - слайсер криво настроен.
Попробовал как вы предложили, прорисовал полностью, все красиво (экструдер не включал). Настройки стола выставлены верно, а тут самое интересное, простой круг вырисовывает на половину, а квадрат со стороной в Y150 полностью, с CD карты тоже самое, чудеса. Файлы выкладываю попробуйте кому не трудно, может быть я что то не понимаю.

У меня нормально печатает этот g-code, получается полный круг

Здравствуйте.

Принтер Prusa i3 модель Zonestar p802 (куплен на Aliexpress). После покупки и сборки все работало, распечатал пару моделек. Потом пришлось переехать, принтер долго стоял. Когда включил его, сгорел проц.
Подскажите, из-за чего мог сгореть проц ATmega 1284p на плате Melzi 2.0?
На плате есть перемычка выбора питания платы (от usb или от блока питания). Я правильно понимаю, что можно любой вариант использовать при печати с ПК, а не с SD-карты?
Заказал новую плату, залил прошивку, подключил к принтеру.
При перемычке на 5В, подсоединенном от компа ЮСБ-шнурке и включении блока питания в сеть мгновенно нагревается проц ATmega 1284p на плате.
При перемычке, установленной на внешнее питание, при включении блока питания принтера в сеть сильно нагрелся (чуть не расплавился) юсб-шнурок, подключенный к ПК.
Проверял блок питания - выдает ровно 12 Вольт. Проверял плату, на проц идет 4,997 вольта. То есть, с питанием вроде все нормально.
В чем может быть проблема?

В чем угодно, кз где-то на плате

Скорее всего, какие-то порты которые используются как выходные закорочены. Отключайте рампс, пробуйте без него, потом подключайте рампс без периферии, если начнет грется, проверяйте пайку с лупой.

Привет всем!
Вот заморочился созданием 3D принтера.
Ознакомившись со всеми типами конструкций 3D принтеров остановился на "Prusa i3", так как считаю его более легким в повторении. Итак, раму сделал из алюминия 6мм по выкройкам с нета, не стал заказывать обработку на чпу, порезал все лобзиком и шлифанул напильником. Заказал остальное все у братьев китайских из электроники, механики, пластиковых деталей, швп.
Читая тему новичков, да и остальные ресурсы нета,начал хвататься за голову и задавать себе вопрос -"а оно мне надо?"... Но меня не остановить, натура пытливая... Надеюсь на ваш опыт в этом деле и помошь в крайних случаях.
Пришли валы швп с гайками на 8мм, пластик уже на подходе.
Первые вопросы теперь по электронике, много ли брака приходит с Китая? Хотя во всех покупках прошу проверить продавцов все что отправляют мне.
Второе есть калькулятор для швп? На сайте Джозефа Прюша не нашел такой маркировки в калькуляторах. ШПВ у меня THSL-300-8D.
Итак по заказанному:
Шаговики такие 17HS4401 5 шт.
Концевики идут двух пипов механические и оптические, пока не определился что лучше будет, но пишут что оптика лучше.
Хот енд E3d V6 3D
Мега 2560 R3, RAMPS 1.4, драйвера A4988 + 5 шт., LCD 2004.
Ну и остальная мелочь.
Да по питанию планирую БП для светодиодных лент 12в 30А.
Все это может баян, но адекватных форумов русскоязычных с прогрессирующим обсуждением не нашел.
Спасибо за понимание!

З.Ы. для старта планирую заказать Bestfilament ABS кто что скажет?

Zamaro4kin писал(а):... кто что скажет?

Аминь
п.с. Задайте нормально вопрос, получите нормальный ответ.
