Добрый день! Может кто объяснить в чем причина, печатает только ровно половину детали. При печати перемещение по осу Y осуществляется только до координаты Y100. При ручном управлении перемещается по всем координатам стола. Где что подправить? Прошивка Marlin, комплектация мега2560r3+DRV8825

Ребят, подскажите пожалуйста!
1) Делаю автонастройку PID с помощью Pronterface. Для хотэнда настроил быстро с помощью команды M303 E0 C8 S240. Хочу настроить PID для хотбэда. Вводил команду M303 E-1 C8 S110. Ошибки "неизвестная команда" нет, но и настройка не запускается! В чём тут загвоздка может быть? Без настройки стол нагревается до 107 град. за 20 минут и выше не греется.
2) Я грею АБС до 240, но он кое как выходит. Толи надо греть сильнее, толи хотэнд забился, не пойму. Рукой пытаюсь протолкнуть, тоже кое-как давится. Какой тягучести должен быть пластик на выходе из сопла?

DaHuJIbI4 писал(а):1) Делаю автонастройку PID с помощью Pronterface. Для хотэнда настроил быстро с помощью команды M303 E0 C8 S240. Хочу настроить PID для хотбэда. Вводил команду M303 E-1 C8 S110. Ошибки "неизвестная команда" нет, но и настройка не запускается! В чём тут загвоздка может быть?

а в прошивке пид кровати включён?

DaHuJIbI4 писал(а):Без настройки стол нагревается до 107 град. за 20 минут и выше не греется.

Скорее всего с настройкой будет тоже самое, если не хуже... наверняка или БП паршивый (компьютерный), или кровать... БП — вероятнее... чтобы подтвердить надо замерить сопративление кровати, сколько выдаёт блок и насколько просядает напряжение под нагрузкой...
Если кровать навесу, то можно немного улучшить ситуацию подложив под неё термоизолятор (минеральную вату/картон)

DaHuJIbI4 писал(а):2) Я грею АБС до 240, но он кое как выходит. Толи надо греть сильнее, толи хотэнд забился, не пойму. Рукой пытаюсь протолкнуть, Тоже кое-как давится. Какой тягучести должен быть пластик на выходе из сопла?

при выдавливании навесу пластик должен довольно свободно давиться, а нитка должна свисать и/или скручиваться в клубок около сопла, если кажется, что что-то не так, то скорей всего так оно и есть...
80% — виновата пробка... нужны детали, какой конец и чем обвешан, чтобы сказать точнее что делать...

Добавлено спустя 19 минут 37 секунд:

sap писал(а):Добрый день! Может кто объяснить в чем причина, печатает только ровно половину детали. При печати перемещение по осу Y осуществляется только до координаты Y100. При ручном управлении перемещается по всем координатам стола. Где что подправить? Прошивка Marlin, комплектация мега2560r3+DRV8825

конфиг в студию...

sap писал(а):Добрый день! Может кто объяснить в чем причина, печатает только ровно половину детали. При печати перемещение по осу Y осуществляется только до координаты Y100. При ручном управлении перемещается по всем координатам стола. Где что подправить? Прошивка Marlin, комплектация мега2560r3+DRV8825

конфиг в студию...

А если через Pronterface G-кодами двигать (не стрелками) - тоже стопорит по Y?

Alex Post писал(а):А если через Pronterface G-кодами двигать (не стрелками) - тоже стопорит по Y?

нет проходит, если дать например: "G1 X88.570 Y110.680, пойдет в эту координату, а затем дать координату: "G1 X0 Y0" то поедет только по оси Х.

Заказал себе трубку в которую заправляется нить.
http://www.ebay.com/itm/311370483399?_t ... EBIDX%3AIT

Прикидываю, как я буду заправлять все в гибкий кабель-канал. У меня в нем уже есть провода от двигателей, нагревателей, термисторов.
Чисто геометрически место для двух трубок диаметром 4 мм ест. Но не будут ли они деформироваться под воздействием остальных проводов, проходящих в канале? Насколько трубка жесткая? Или под нее нужно отдельный кабель-канал, в котором она бы болталась?

Держу такую в руках - весьма жёсткая. Проводам что-то с ней сделать без шансов. Скорее наоборот, провода от неё могут пострадать, если их неаккуратно проложить.

Добавлено спустя 5 минут 10 секунд:

sap писал(а):

Alex Post писал(а):А если через Pronterface G-кодами двигать (не стрелками) - тоже стопорит по Y?

нет проходит, если дать например: "G1 X88.570 Y110.680, пойдет в эту координату, а затем дать координату: "G1 X0 Y0" то поедет только по оси Х.

Очень странное поведение. Конфиг глянул - ничего эдакого не заметил. Может попробуй качни проверенную какую прошивки для пруши (от гефестоса того же с сайта bq) и попробуй.

Очень странное поведение. Конфиг глянул - ничего эдакого не заметил. Может попробуй качни проверенную какую прошивки для пруши (от гефестоса того же с сайта bq) и попробуй.
Перепробовал массу прошивок результат тот же, может дефект контроллера, попробую предложенный вариант.

Печатаю в разных режимах но результат примерно один и тот же
Первый слой прилипает хорошо - пробовал малярный скотч, клей-карандаш, сладкую воду. Тут вопросов нет.
Однако на 3 или 4 слое начинают загибаться края изделия.

Сразу говорю, что сквозняков нет.
Сопло 200 град С. Материал АБС. Подогреваемое стекло 80 град С.
Печатал и при 220 град С - результат тот же.
Помогите, пожалуйста, советом. А то купил игрушку себе, а поиграться не получается ).
Спасибо.

sap, а почему такое странное/маленькое DEFAULT_AXIS_STEPS_PER_UNIT? движки 1/50? или драйвера стоят не в 1/32 режиме? и какие ремни/шпули?

sap, а почему такое странное/маленькое DEFAULT_AXIS_STEPS_PER_UNIT? движки 1/50? или драйвера стоят не в 1/32 режиме? и какие ремни/шпули?

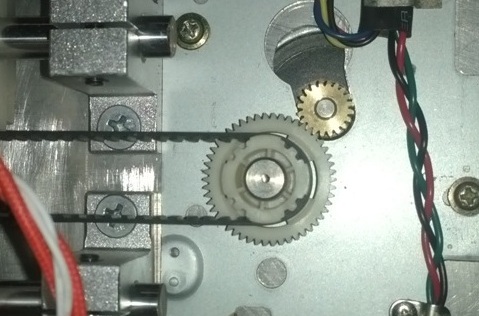

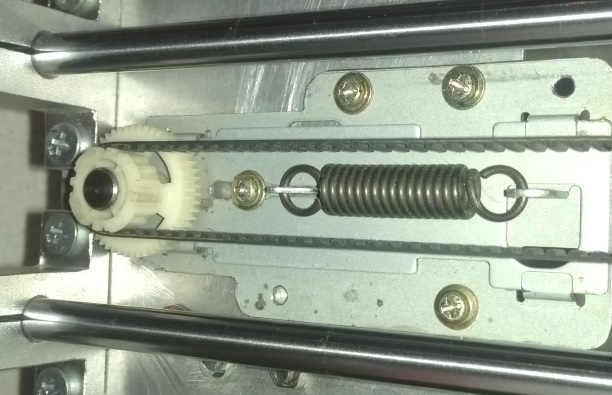

Узлы без переделки были взяты от матричных принтеров. Коэффициенты определены практическим путем: 64 в 1/32 режиме, 32 в 1/16, 16 в 1/8, оси X и Y идентичны, точность перемещения +- 1 мм (точнее не измерял). Двигатели 55SPM25D6G 7.5 градуса, понимаю, что не самый лучший вариант, но для попробовать достаточно, пока не разрешится проблема.

sap, а у тебя геометрия стола в слайсере верно выставлена? Тут на форуме есть ссылки на CaliGator, попробуй им рафт напечатать, если уйдет дальше 100 мм - слайсер криво настроен.

sap, а у тебя геометрия стола в слайсере верно выставлена? Тут на форуме есть ссылки на CaliGator, попробуй им рафт напечатать, если уйдет дальше 100 мм - слайсер криво настроен.

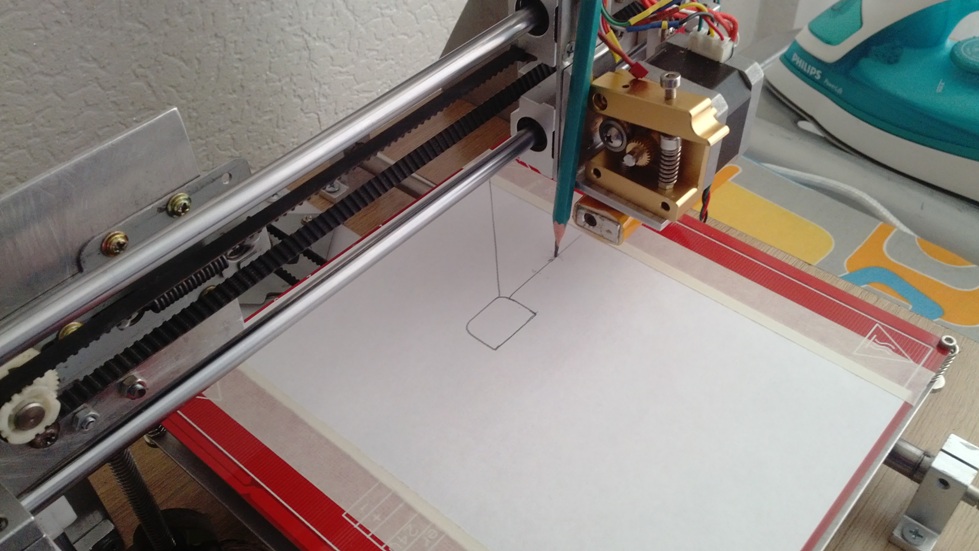

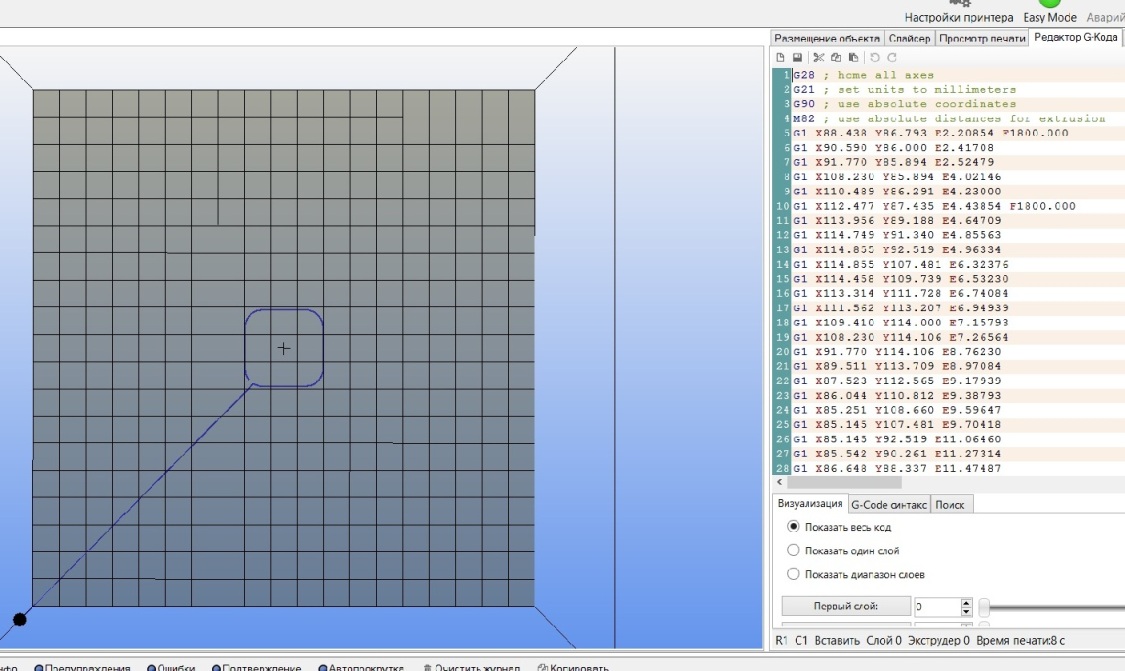

Попробовал как вы предложили, прорисовал полностью, все красиво (экструдер не включал). Настройки стола выставлены верно, а тут самое интересное, простой круг вырисовывает на половину, а квадрат со стороной в Y150 полностью, с CD карты тоже самое, чудеса. Файлы выкладываю попробуйте кому не трудно, может быть я что то не понимаю.

sap писал(а):Попробовал как вы предложили, прорисовал полностью, все красиво (экструдер не включал). Настройки стола выставлены верно, а тут самое интересное, простой круг вырисовывает на половину, а квадрат со стороной в Y150 полностью, с CD карты тоже самое, чудеса. Файлы выкладываю попробуйте кому не трудно, может быть я что то не понимаю.

То есть рафт "печатается" с выключенным экструдером полностью, квадрат - полностью, а круг - наполовину? Я правильно понимаю, что ось Y нормально работает, если перемещение идет только по одной оси, а если сразу оси Y и X - застревает на 100 мм? А если рукой стол двигать при выключенном питании, то на ~100 мм никакой ступеньки по усилию нет? А если нагрев стола включен то по оси Y нормально двигается?
