Re: Новичкам. Задай вопрос - получи ответ

Сообщение ebragim » 02 июл 2015, 04:07

Есть вопрос по печати:
при печати чехла для айфона есть момент, когда всего 5 слоёв по ширине, и 40 по высоте. принтер печатает 2ю и 4ю линии быстро, потом медленно печатает 1ю и 5ю (внешнюю и внутреннюю) линии, и потом 3ю, центральную. в центральную он выдавливает больше пластика, и получается как бы волна, некоторые части которой выступают за высоту слоя. на следующем проходе этот эффект усиливается - и выходят прямо бугры. слоя с 10го это начинает мешать ровно укладывать 2й и 4й слои, потом и крайние - и выходит что в напечатанной детальке бок не ровный, а волнами по оси Y& что надо подкрутить, чтобы этого не было?
ebragim

Сообщения: 10
Зарегистрирован: 24 июн 2015, 10:47

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ZergM » 02 июл 2015, 08:08

Здрасьте всем!
Нахожусь в процессе сбора деталей. Заказал у китайцев боросиликатное стекло на горячий стол. Пришло, но с царапинами на обоих сторонах. На одной сантиметра 3 достаточно глубокая, на другой длинная, но мелкая. Насколько важна "глянцевость" на столе? Поднимать шум на продавца, шлифовать или можно не заморачиваться?

С уважением
ZergM

Сообщения: 1
Зарегистрирован: 14 апр 2015, 15:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 02 июл 2015, 08:43

ebragim писал(а):Есть вопрос по печати:
при печати чехла для айфона есть момент, когда всего 5 слоёв по ширине, и 40 по высоте. принтер печатает 2ю и 4ю линии быстро, потом медленно печатает 1ю и 5ю (внешнюю и внутреннюю) линии, и потом 3ю, центральную. в центральную он выдавливает больше пластика, и получается как бы волна, некоторые части которой выступают за высоту слоя. на следующем проходе этот эффект усиливается - и выходят прямо бугры. слоя с 10го это начинает мешать ровно укладывать 2й и 4й слои, потом и крайние - и выходит что в напечатанной детальке бок не ровный, а волнами по оси Y& что надо подкрутить, чтобы этого не было?

Не очень понял из объяснения, но похоже на перелив пластика. Попробуй коэффициент потока сделать, например, 0,9 или 0,95 и посмотри что выйдет. Если принтер с экраном - можно прямо в процессе печати покрутить, если нет то в слайсере. В Slic3r это на закладке Filament settings называется Extrusion multiplier.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение porex » 02 июл 2015, 13:30

ebragim писал(а):Есть вопрос по печати:

Вы бы фото выложили. Принтер откалиброван?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Новичкам. Задай вопрос - получи ответ

Сообщение qqwert » 02 июл 2015, 20:22

Здравствуйте! Приобрёл комплект для сборки Prusa I3 Avrora, собрал, всё работает(моторы, нагревание, вентиляторы), но к сожалению, инструкция на этом закончилась(
Что собственно делать дальше? При попытке что то распечатать экструдер уезжает вообще за область печати.
Ещё пара вопросов
Хоум у меня в противоположной от концевиков стороне, это нормально?
Можно ли использовать заново отходы пластика?
qqwert

Сообщения: 16
Зарегистрирован: 02 июл 2015, 20:12
Откуда: Волгоград

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ebragim » 02 июл 2015, 21:29

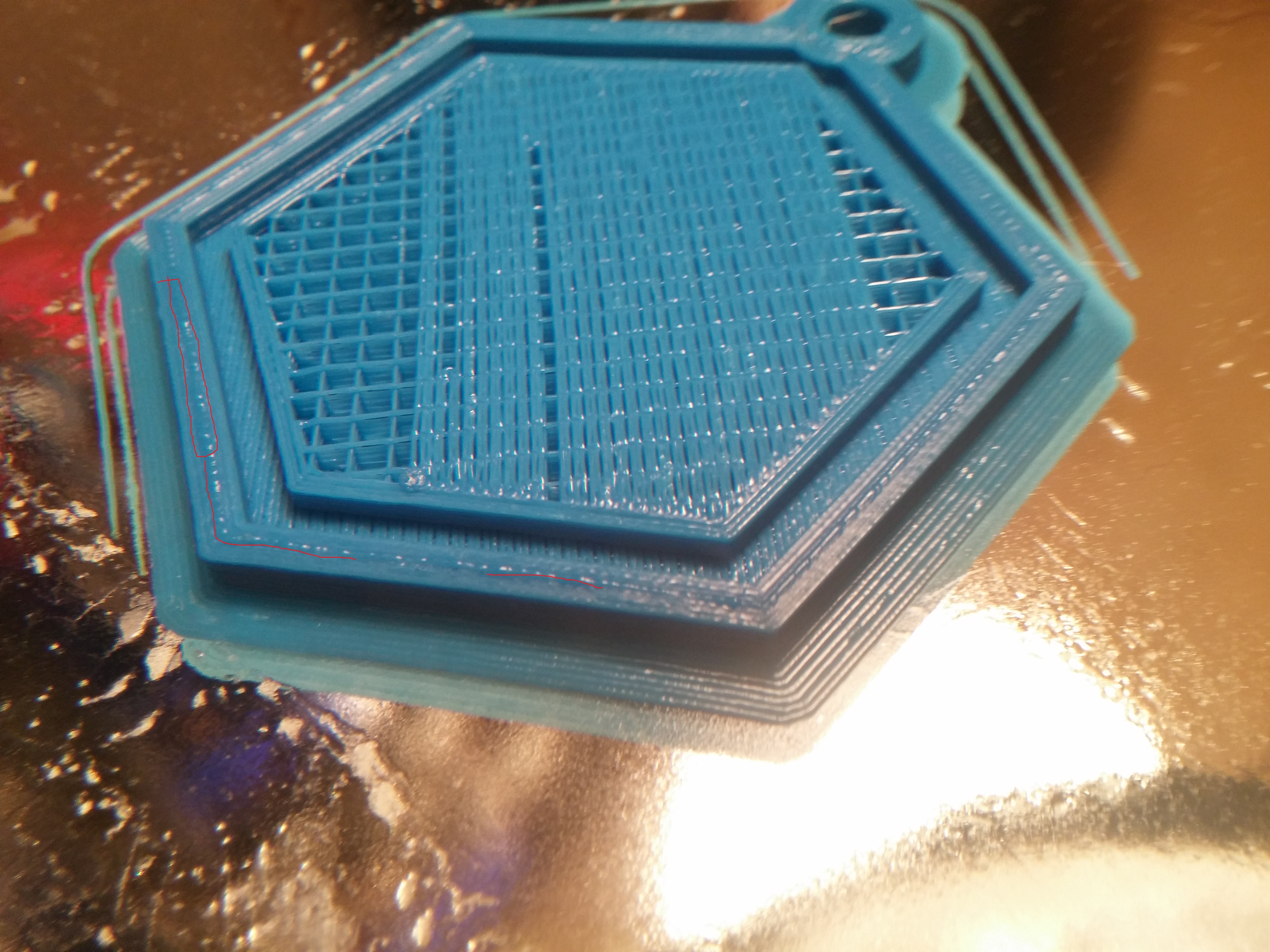

Да, механика откалибрована, калигатор тесты прогнал, результаты этих тестов забил в слайсер. вот пример фото, про что я говорил: на внешней рамке ширина 5 нитей, и постепенно 3я нить становится выше и выше. а это всего 15й слой детали из 41. флоу стоит уже 0,8 - видно, что заполнение центра даже не такое плотное, как надо... слайсил slic3r, печатаю репитер-хост. пластик pla, голова 225, кровать 80. Пробовал печатать головой 205 - то же самое.
Вложения
2015-07-02 20.21.00.jpg
ebragim

Сообщения: 10
Зарегистрирован: 24 июн 2015, 10:47

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 02 июл 2015, 23:28

ebragim писал(а): флоу стоит уже 0,8 - видно, что заполнение центра даже не такое плотное, как надо... слайсил slic3r,

В slic3r в закладке "Advanсed" есть "Extrusion width" по отдельности для разных элементов, в том числе и для периметра. Попробуй может покрутить.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 03 июл 2015, 00:46

А Кисом слайсить не пробовал?Иногда легче слайсер сменить,чем пытаться понять причину косяка.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 03 июл 2015, 01:02

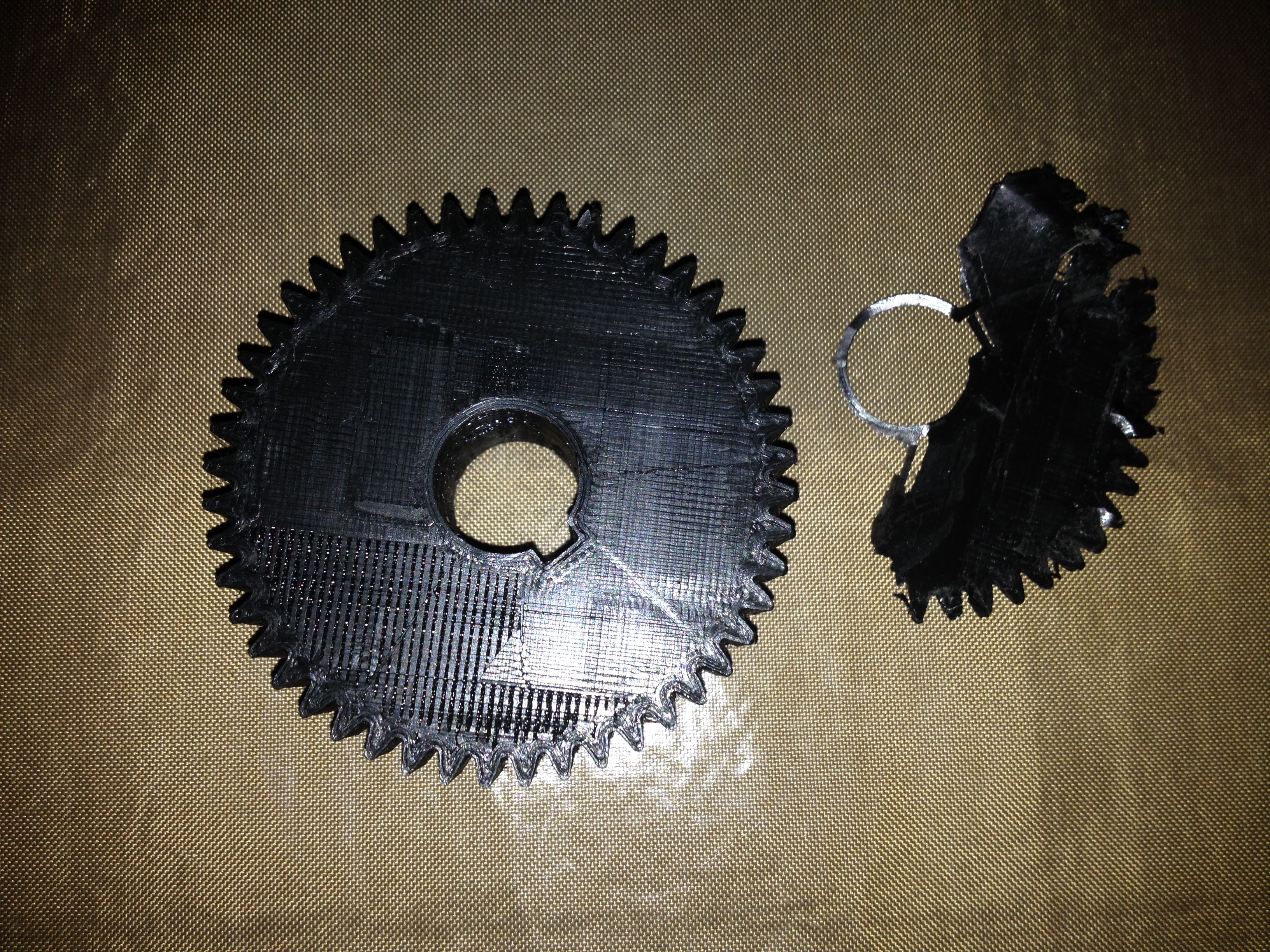

Не встречал тему по проблемам печати ПЛА (может плохо искал?)..
от чего слои вообще никак не сплавляются?
ПЛА китай, с принтером приезжал) Температура 190 (течет не слабо даже при 190), скорость 30, высота 0,2, обдув 50...
Начал снимать со стола (первый слой был под АБС, очень тонкий, офсет 0,06) так начало отслаиваться... оторвал пласт, так там даже нитки инфила как струны на гитаре "тюлюпаются" (((

Добавлено спустя 7 минут 11 секунд:
ebragim писал(а): флоу стоит уже 0,8 - видно, что заполнение центра даже не такое плотное

Попробуй как советуют другой слайсер, и.. флоу не надо трогать, инфил убери. Поставь поменьше. Тут явно переизбыток пластика между этими слоями. Так же, в разделе с инфилом есть параметр как бы перенахлёста чтоли периметра, в процентах. Попробуй уменьшить. Короче там поле непаханное крутить параметры.
Вложения
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 03 июл 2015, 01:03

ZergM писал(а):Здрасьте всем!
Нахожусь в процессе сбора деталей. Заказал у китайцев боросиликатное стекло на горячий стол. Пришло, но с царапинами на обоих сторонах. На одной сантиметра 3 достаточно глубокая, на другой длинная, но мелкая. Насколько важна "глянцевость" на столе? Поднимать шум на продавца, шлифовать или можно не заморачиваться?

С уважением

обычно не сильно важно, будут у вас индивидуальные отпечатки у принтера :)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение VladimirGrom » 03 июл 2015, 02:28

Здравствуйте, загорелся идеей создать 3D принтер, пока все на стадии планирования, для начало хотел посоветоваться на счет того какой контроллер(просто их туча) стоит ли начинать работу с ардуино или мегатроникса, также на хабре вычитал про Smoothieboard, у всех вроде проблем с прошивкой не обстоит но цены соответственно разные, да и вообще чем руководствоваться при выборе контроллера может кто что подскажет. Заранее спасибо
VladimirGrom

Сообщения: 2
Зарегистрирован: 03 июл 2015, 02:18

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 03 июл 2015, 11:53

http://reprap.org/wiki/Comparison_of_Electronics

для первого/простого принтера хорошо подходит RAMPS 1.4
для продвинутого и многоголового Megatronics / Azteeg X3

не из этого списка нужно брать если уверены в своих силах разобраться в ножках контроллера и самостоятельно заполнить файл связи номеров ног с функцией в прошивке
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение holomrn » 03 июл 2015, 12:49

А вот, кстати, вопрос. А как готовить модель под многоцветную печать?
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Dimitri » 03 июл 2015, 16:47

qqwert писал(а):Здравствуйте! Приобрёл комплект для сборки Prusa I3 Avrora, ...
При попытке что то распечатать экструдер уезжает вообще за область печати.


По видимому у вас в прошивке выставлено большее число шагов на миллиметр чем нужно, для начало включите микро шаг, и подбодрите правильное количество шагов на миллиметр.

qqwert писал(а):..
Хоум у меня в противоположной от концевиков стороне, это нормально?


Не вы первый у кого так получилось, для начало инвертируйте направление двигателя.
Если в последствии окажется что детали получаются зеркальными по этой оси инвертируете обратно и переставите концевик.

qqwert писал(а):Можно ли использовать заново отходы пластика?

http://roboforum.ru/forum107/topic12527.html
Дорогу осилит идущий.
Аватара пользователя
Dimitri

Сообщения: 144
Зарегистрирован: 26 ноя 2008, 16:44
Откуда: Москва
Skype: wayfarerdimitri
прог. языки: VC++, немного asm, php, jScript,XSLT,LUA

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Diffid » 03 июл 2015, 17:10

ebragim писал(а):Да, механика откалибрована, калигатор тесты прогнал, результаты этих тестов забил в слайсер. вот пример фото, про что я говорил: на внешней рамке ширина 5 нитей, и постепенно 3я нить становится выше и выше. а это всего 15й слой детали из 41. флоу стоит уже 0,8 - видно, что заполнение центра даже не такое плотное, как надо... слайсил slic3r, печатаю репитер-хост. пластик pla, голова 225, кровать 80. Пробовал печатать головой 205 - то же самое.

Можно попробовать уменьшить Overlap заполнения (на сколько заполнение пересекается с периметром). Не знаю как на счет других слайсеров, в Simplify3D такая настройка есть.
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр
