Новичкам. Задай вопрос - получи ответ

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Новичкам. Задай вопрос - получи ответ

Сообщение antonkopa » 10 мар 2015, 15:16

aalex писал(а):
antonkopa писал(а):Спасибо, фум лента и не помогла на данный момент. Попробую разобрать, hotend покупной я в него и не лазил. Завтра раскручу посмотрю.


Да чего там в нем смотреть, нужно просто докрутить (дожать) сопло на горячую.



Так я и взял плоскогубцы посмотрел и подтянул ))) Всем спасибо за помощь в таком казалось бы пустяке а проблема )))
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Glumpen » 10 мар 2015, 21:01

Доброго дня, сообщество.
К сожалению самостоятельный поиск информации пока ни к чему не привел. Надеюсь на вашу помощь.
В связи с желанием познакомиться с 3D принтером по-полной хочу узнать:
Какие факторы влияют на качество изготавливаемой детали, можно ли составить рейтинг этих факторов по приоритету?
Как сильно влияет производительность плат и шилдов на итоговое качество печати/скорость печати?
Есть ли смысл в более мощных платах чем Arduino Mega? К примеру Intel Galileo?
Спасибо за такую удобную тему.
Glumpen

Сообщения: 1
Зарегистрирован: 10 мар 2015, 20:50

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 11 мар 2015, 09:18

Glumpen писал(а):Доброго дня, сообщество.
К сожалению самостоятельный поиск информации пока ни к чему не привел. Надеюсь на вашу помощь.
В связи с желанием познакомиться с 3D принтером по-полной хочу узнать:


Не назову себя спецом, т.к. у самого купленный собранный китайский принтер, но создалось впечатление, что за качество печати отвечает по большей части механика и наличие ровной нагреваемой кровати, ну и плюс качество самого пластика. Может я ошибаюсь, но по-моему с электроникой несколько попроще.
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Злобырь » 11 мар 2015, 10:12

Glumpen писал(а):Доброго дня, сообщество.
К сожалению самостоятельный поиск информации пока ни к чему не привел. Надеюсь на вашу помощь.
В связи с желанием познакомиться с 3D принтером по-полной хочу узнать:
Какие факторы влияют на качество изготавливаемой детали, можно ли составить рейтинг этих факторов по приоритету?
Как сильно влияет производительность плат и шилдов на итоговое качество печати/скорость печати?
Есть ли смысл в более мощных платах чем Arduino Mega? К примеру Intel Galileo?
Спасибо за такую удобную тему.

Так как планируете первый принтер собирать,считаю разумным начинать с того что попроще т.е. рампс и ардуинка,большой плюс что много инфы по ним и все грабли известны.Проблема скорости ограничена скорее механникой чем электроникой.А изучать все равно придется много всего,так что будьте готовы.Качество для каких целей?сувенирка или рабочие детали держащие нагрузку.Какой пластик интересен для печати?
Злобырь

Сообщения: 6
Зарегистрирован: 13 янв 2015, 11:59

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Ande » 11 мар 2015, 12:09

Какая-то хрень с ускорениями. Уже все голову сломал.
Такое ощущение, что Marlin игнорит все настройки ускорений.
Если в Pronterface послать M201 X2000 Y2000 все начинает работать - все, да не все.
Добавил M201 X2000 Y2000 в префикс G-кода в слайсере, команда в коде присутствует - отправляю на печать и тут облом.
Полный игнор, ускорения отсутствуют, долбит моторами.
Вот начало кода:
Код: Выделить всёРазвернуть
; [mm] mode
G21
; absolute mode
G90
; Home
G28 X
G28 Y
;G28 Z
G29
; Heated bed control
M140 S110
; Absolute E
M82
M201 X2500 Y2500
;
; *** Main G-code ***
;
; Reset extruder pos
G92 E0
; BEGIN_LAYER_OBJECT z=0.25
;
; *** Selecting and Warming Extruder 1 to 240 C ***
; Select new extruder
T0
; Warm it up, and wait till it's warm
M109 S240
;
G92 E0
;
;
; 'Prime Pillar Path', 0.4 [feed mm/s], 17.8 [head mm/s]
G1 X92.4 Y107.97 Z0.25 E0 F720000
G1 E1.15 F900
G1 X91.27 Y108.19 E1.179 F1066.7
G1 X88.39 Y108.18 E1.2513
G1 X86.98 Y107.9 E1.2875
G1 X84.58 Y107.84 E1.3478
G1 X83.04 Y107.32 E1.3887
G1 X81.69 Y106.33 E1.4305
G1 X79.73 Y105.51 E1.484
G1 X78.51 Y104.63 E1.5219
G1 X77.35 Y103.2 E1.568
G1 X76.24 Y102.32 E1.6036
G1 X75.05 Y101.1 E1.6466
G1 X74.38 Y100.02 E1.6785
G1 X73.93 Y98.6 E1.716
G1 X73 Y97.28 E1.7565
G1 X72.31 Y95.69 E1.8001

Пробовал все команды, которые идут после М201 просто через интерфейс отправлять. Никто не отменяет ускорений.
Такое ощущение, что режим печати как-то отличается от просто слушания и выполнения команд.
Что делать?
Аватара пользователя
Ande

Сообщения: 83
Зарегистрирован: 17 июл 2008, 14:21
Откуда: Тольятти
прог. языки: Delphi, Bascom

Re: Новичкам. Задай вопрос - получи ответ

Сообщение irakezz » 11 мар 2015, 12:45

Всем привет! нет ли у кого 3D модели кожуха для обдува радиатора хотэнда?
irakezz

Сообщения: 79
Зарегистрирован: 26 дек 2014, 12:54

Re: Новичкам. Задай вопрос - получи ответ

Сообщение icehardy » 11 мар 2015, 13:08

thingiverse в помощь
и модель хотэнда там можно найти, чтоб нарисовать свой обдув
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Geratewart » 11 мар 2015, 16:35

Ande писал(а):Какая-то хрень с ускорениями. Уже все голову сломал.
Такое ощущение, что Marlin игнорит все настройки ускорений.
Если в Pronterface послать M201 X2000 Y2000 все начинает работать - все, да не все.
Добавил M201 X2000 Y2000 в префикс G-кода в слайсере, команда в коде присутствует - отправляю на печать и тут облом.
Полный игнор, ускорения отсутствуют, долбит моторами.
Вот начало кода:
Код: Выделить всёРазвернуть
; [mm] mode
G21
; absolute mode
G90
; Home
G28 X
G28 Y
;G28 Z
G29
; Heated bed control
M140 S110
; Absolute E
M82
M201 X2500 Y2500
;
; *** Main G-code ***
;
; Reset extruder pos
G92 E0
; BEGIN_LAYER_OBJECT z=0.25
;
; *** Selecting and Warming Extruder 1 to 240 C ***
; Select new extruder
T0
; Warm it up, and wait till it's warm
M109 S240
;
G92 E0
;
;
; 'Prime Pillar Path', 0.4 [feed mm/s], 17.8 [head mm/s]
G1 X92.4 Y107.97 Z0.25 E0 F720000
G1 E1.15 F900
G1 X91.27 Y108.19 E1.179 F1066.7
G1 X88.39 Y108.18 E1.2513
G1 X86.98 Y107.9 E1.2875
G1 X84.58 Y107.84 E1.3478
G1 X83.04 Y107.32 E1.3887
G1 X81.69 Y106.33 E1.4305
G1 X79.73 Y105.51 E1.484
G1 X78.51 Y104.63 E1.5219
G1 X77.35 Y103.2 E1.568
G1 X76.24 Y102.32 E1.6036
G1 X75.05 Y101.1 E1.6466
G1 X74.38 Y100.02 E1.6785
G1 X73.93 Y98.6 E1.716
G1 X73 Y97.28 E1.7565
G1 X72.31 Y95.69 E1.8001

Пробовал все команды, которые идут после М201 просто через интерфейс отправлять. Никто не отменяет ускорений.
Такое ощущение, что режим печати как-то отличается от просто слушания и выполнения команд.
Что делать?

Так ускорения вроде бы задаются M204 а не M201. Slic3r генерит gcode с командами M204 и всё работает в соответствии с заданными ускорениями (а в кисслайсер прописал в префикс M204 <ACCEL>, он подставляет ускорение забитое в интерфейсе в <ACCEL>, команда в g-коде присутствует, но действия почему-то не оказывает, но это совсем другая история). Алсо 2000 это очень большие ускорения, это и есть "долбить моторами". Начинает ощущаться с самое большое 1200 - это удары есть но мягче, 700-900 это уже как бы не удары а толчки, а 200-300 это уже вельми плавное трогание и торможение.

Добавлено спустя 16 минут 32 секунды:
aalex писал(а):Да чего там в нем смотреть, нужно просто докрутить (дожать) сопло на горячую.

Я разбирал-собирал хотэнд на холодную раз 30, благо я их ломал и экспериментировал с разными трубками и без трубок. И вообще не понимаю рекомендации собирать на горячую. Я собираю промазав резьбу пальцем графитной смазкой, чтобы потом проще было разобрать, и затягиваю ключом. Никогда ничего не сочится и не подтекает. А тут уже в 100500-первый раз эта "нагорячая" мелькает. Непонимат. Не, я понимаю что разные модели хотэнда бывают, но смысла делать "на горячую" вообще не вижу. Наоборот будут трудности в плане не обжечься, а то взял в руки да скрутил. Тем более в алюминий когда вкручиваешь он подвергается чутка пластической деформации, закупоривая все возможные щели. (несмотря на это нагревательный блок я не убил многими сборками-разборками, то есть первый раз закрутил ключом с силой, сдеформировав слой алюминия, а потом он уже очень мало деформировался)

P.S. мне пришел термобарьер, термобарьером и магазином остался доволен, ретракт получается идеально чистый, в то время как с дефолтным китайским термобарьером, как ни крути величину и скорость ретракта, wipe и z-lift, всё равно оставались тонкие-тонкие "нитки". Вывод что термобарьер, трубка которая там в нём внутри - очень сильно влияют на ретракт.
3d-принтер китай prusa i3 ("aurora Z605S") | экструдер MK8
Аватара пользователя
Geratewart

Сообщения: 55
Зарегистрирован: 10 дек 2014, 14:59
Откуда: Орел
ФИО: Сергей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение aalex » 11 мар 2015, 20:03

Geratewart писал(а):Я разбирал-собирал хотэнд на холодную раз 30, благо я их ломал и экспериментировал с разными трубками и без трубок. И вообще не понимаю рекомендации собирать на горячую. Я собираю промазав резьбу пальцем графитной смазкой, чтобы потом проще было разобрать, и затягиваю ключом. Никогда ничего не сочится и не подтекает. А тут уже в 100500-первый раз эта "нагорячая" мелькает. Непонимат. Не, я понимаю что разные модели хотэнда бывают, но смысла делать "на горячую" вообще не вижу. Наоборот будут трудности в плане не обжечься, а то взял в руки да скрутил. Тем более в алюминий когда вкручиваешь он подвергается чутка пластической деформации, закупоривая все возможные щели. (несмотря на это нагревательный блок я не убил многими сборками-разборками, то есть первый раз закрутил ключом с силой, сдеформировав слой алюминия, а потом он уже очень мало деформировался)


А вот попробуйте один раз залить там все внутри пластиком, а затем открутить сопло или термобарьер, когда они остыли :wink: Особенно не разбирая весь экструдер, а просто подлезть "снизу" под каретку.

Но в целом да, если один раз собрать экструдер грамотно, без зазоров, то разбираться он будет нормально при любой температуре, так как на витках резьбы не будет просочившегося пластика, который на холодную держит там все мертвой хваткой.
Аватара пользователя
aalex

Сообщения: 107
Зарегистрирован: 18 окт 2014, 18:53

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ursus » 12 мар 2015, 11:25

Товарищи, так и не нашел я ответа точного сколько и куда надо подать питание на ардуину что бы можно было не отрубая его подключать USB и ниче не сгорело? На рампсе диод убран. Сейчас питание идет только от USB.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 267
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: Новичкам. Задай вопрос - получи ответ

Сообщение SkyFlyer » 12 мар 2015, 12:01

Я так понял, что 7 вольт на круглый разъем, можно взять с компьютерного БП.

Но можно ли при этом подключать USB - не знаю. Сам еще не проверял, питаю только от USB, что не очень.
SkyFlyer

Сообщения: 134
Зарегистрирован: 21 дек 2014, 23:08

Re: Новичкам. Задай вопрос - получи ответ

Сообщение audel » 12 мар 2015, 12:07

Подключайте 9v, не будет греться и ни чего не сгорит
audel

Сообщения: 17
Зарегистрирован: 16 фев 2015, 07:05

Re: Новичкам. Задай вопрос - получи ответ

Сообщение krokus57 » 12 мар 2015, 12:10

Добрый день!

Помогите разобраться с принтером. Mendel акриловый китайский.
Печатаю пока pla, который в комплекте. Настройки софта, как мануале к принтеру. Слой 0,1-0,2
Есть две проблемы, не знаю один источник у них или нет:
1. Рвется пластик в экструдере при длительной печати. Может порваться часа через 3-4. Вроде катушка крутится легко. Расположена на полке сверху.

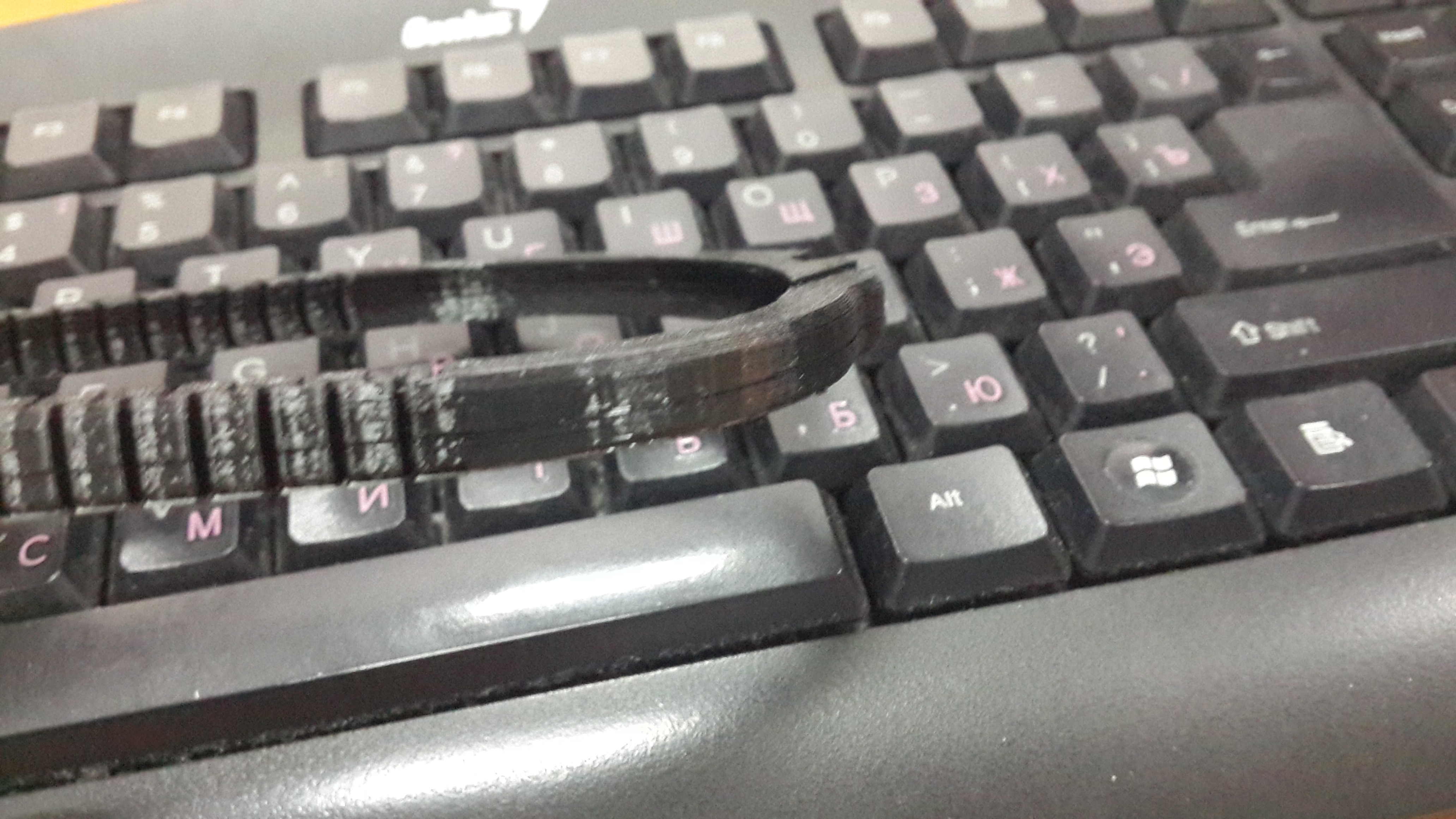

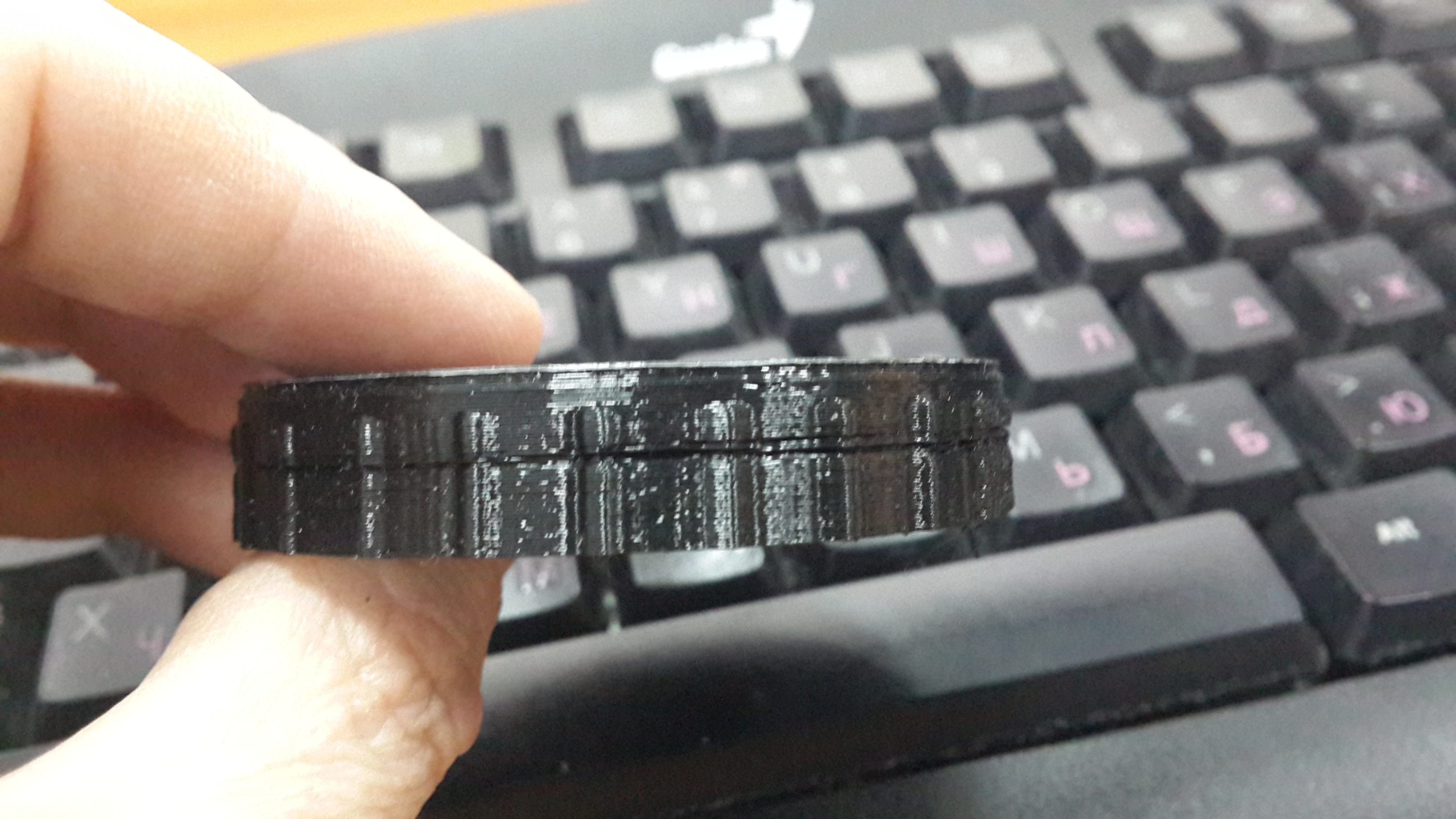

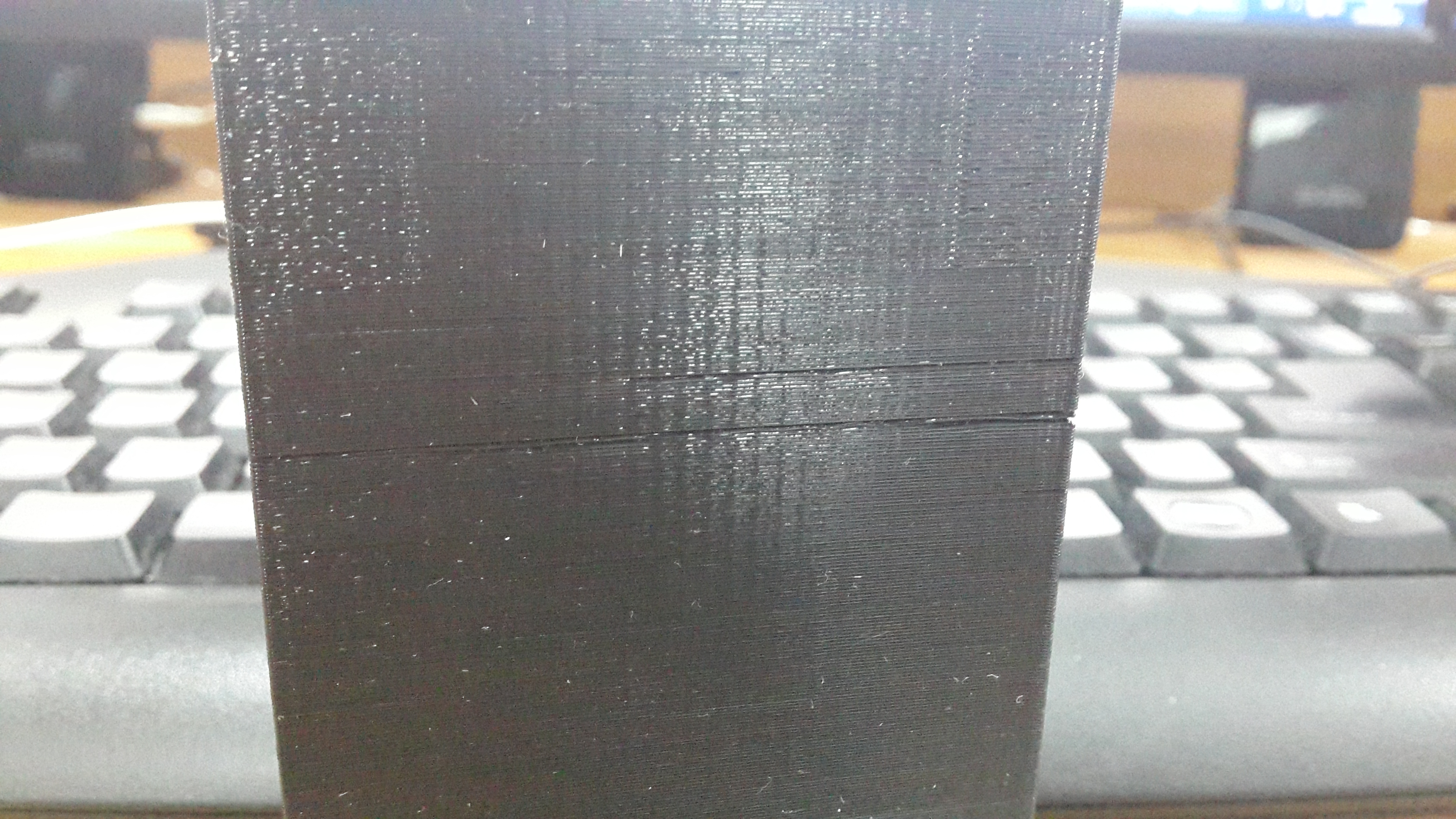

2. Есть пропуски слоев (не уверен в правильности терминологии). На фото хорошо видно.
3. Есть в каком слайсере компенсация размеров. PLA - чуть больше дает, чем надо. До этого только с ЧПУ имел дело. Там припуски всякие есть, размеры фрез и т.п.

Направьте в нужную сторону, плиз.
Сорри за нубские вопросы, активно изучаю вопрос.



krokus57

Сообщения: 9
Зарегистрирован: 12 мар 2015, 10:40

Re: Новичкам. Задай вопрос - получи ответ

Сообщение SkyFlyer » 12 мар 2015, 12:35

У компьютерного БП есть только 12в, 5в и еще 7в. Где там брать 9в, я не знаю.
SkyFlyer

Сообщения: 134
Зарегистрирован: 21 дек 2014, 23:08

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ursus » 12 мар 2015, 12:40

Вот я тоже читал про круглый разъем, но толком не понятно на счет USB. Для питания я заказал вот такой модуль http://www.aliexpress.com/item/1-Pcs-DC ... 36129.html
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 267
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил
