Новичкам. Задай вопрос - получи ответ

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Новичкам. Задай вопрос - получи ответ

Сообщение MAD_Deimon » 18 июл 2014, 09:28

n0fate писал(а):
Акелла писал(а):А мотор на место Z с другой оси не пробывал ставить?
А мотор с Z на место X или Y проверить крутит или нет.


Моторы оси Z подключал к разъемам X и Y, работают. Моторы X и Y подключал к разъемам Z, перестают работать. Можно ли как-нибудь протестировать плату RAMPS. Я думаю она бракованная.

Endstop по оси Z точно рабочий и правильно подключен?
Всё для 3D печати
Напечатаю для вас любые детальки. :) Заходите в гости, все покажу и расскажу по 3D печати.
Аватара пользователя
MAD_Deimon

Сообщения: 125
Зарегистрирован: 28 авг 2013, 16:30
Откуда: Москва, Краснопресненская
ФИО: Дмитрий

Re: Новичкам. Задай вопрос - получи ответ

Сообщение n0fate » 18 июл 2014, 10:10

MAD_Deimon писал(а):
n0fate писал(а):
Акелла писал(а):А мотор на место Z с другой оси не пробывал ставить?
А мотор с Z на место X или Y проверить крутит или нет.


Моторы оси Z подключал к разъемам X и Y, работают. Моторы X и Y подключал к разъемам Z, перестают работать. Можно ли как-нибудь протестировать плату RAMPS. Я думаю она бракованная.

Endstop по оси Z точно рабочий и правильно подключен?


По команде М119 выдает статус открыт, при нажатии выдает тригед.
Аватара пользователя
n0fate

Сообщения: 11
Зарегистрирован: 09 июл 2014, 16:34
Откуда: Город на Неве

Re: Новичкам. Задай вопрос - получи ответ

Сообщение MAD_Deimon » 18 июл 2014, 11:26

Тогда, почти наверняка, проблема с RAMPS. Проверь, не коротит ли чего-нибудь под припаянными разъемами для подключения драйвера. И просто по схеме с википедии пройдись, посмотри, есть ли ошибки сборки.
Всё для 3D печати
Напечатаю для вас любые детальки. :) Заходите в гости, все покажу и расскажу по 3D печати.
Аватара пользователя
MAD_Deimon

Сообщения: 125
Зарегистрирован: 28 авг 2013, 16:30
Откуда: Москва, Краснопресненская
ФИО: Дмитрий

Re: Новичкам. Задай вопрос - получи ответ

Сообщение n0fate » 18 июл 2014, 11:36

MAD_Deimon писал(а):Тогда, почти наверняка, проблема с RAMPS. Проверь, не коротит ли чего-нибудь под припаянными разъемами для подключения драйвера. И просто по схеме с википедии пройдись, посмотри, есть ли ошибки сборки.

Хорошо еще раз проверю.
Спасибо
Аватара пользователя
n0fate

Сообщения: 11
Зарегистрирован: 09 июл 2014, 16:34
Откуда: Город на Неве

Re: Новичкам. Задай вопрос - получи ответ

Сообщение elshad66 » 18 июл 2014, 18:59

n0fate писал(а):Собрал Prusa i3 Rework RAMPS 1.4. Залил прошивку Marlin. Оси X, Y и экструдер двигаются. Ось Z стоит и на команды не реагирует.
Драйвера менял местами, рабочие.



проверь так
1 в прошивке отключи концевики
2 сними с меги рампс
3 найди на меги пины что подают сигдал степ и дир ,возле DIGITAL
для RAMPS_V_1_3,
#define Z_STEP_PIN 46
#define Z_DIR_PIN 48
для RAMPS_V_1_1 or RAMPS_V_1_2 as default
#define Z_STEP_PIN 44
#define Z_DIR_PIN 46
4 любой светодиод с последовательно припаяным резистором 200-400 ом,одним концом на gnd (внизу)другим в пины
5 в пине степ светодиод должен слегка мерцать , в пине дир должен гореть и гаснуть при смене направления
6 тоже самое проверь при вставленом рампсе, но без драйвера
если какой то сигнал не проходит значит в рампсе не допайка или где то обрыв дрожки
,можно и тестером прозвонить
если на из меги сигналы не выходят ,то надо копать прошивку ,что там не так как надо

в файле pins перед RAMPS_V_1_3 две наклонные палочки ,//. убрал ?
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 364
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Новичкам. Задай вопрос - получи ответ

Сообщение n0fate » 19 июл 2014, 23:21

elshad66 писал(а):в файле pins перед RAMPS_V_1_3 две наклонные палочки ,//. убрал ?

Спасибо большое.
Аватара пользователя
n0fate

Сообщения: 11
Зарегистрирован: 09 июл 2014, 16:34
Откуда: Город на Неве

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Reader » 20 июл 2014, 00:07

Здравствуйте.

Хочу купить 3D принтер печатающий ABS пластиком. Нейлоном.

Есть несколько вопросов.
1. Толщина слоя меньше = лучше? Я видел фото и видео печати принтерами 50 и 20 мкм, но мне кажется(субьективно) поверхность грязнее чем при печате 100мкм
1.1 Влияет толщина слоя на прочность изделия?
2. При смене цвета филамента как удаляется старый филамент?
3. Что входит в понятие обслуживание 3д принтеров?
4. Печать в несколько цветов труднее реализовать чем в 1 цвет, 3 цвета 3 печатных головки.

Посоветуйте программы для освоения до покупки. Имею опыт работы в Solidworks, SolidCam
Благодарю заранее
Reader

Сообщения: 23
Зарегистрирован: 19 июл 2014, 23:53

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Redallex » 20 июл 2014, 13:04

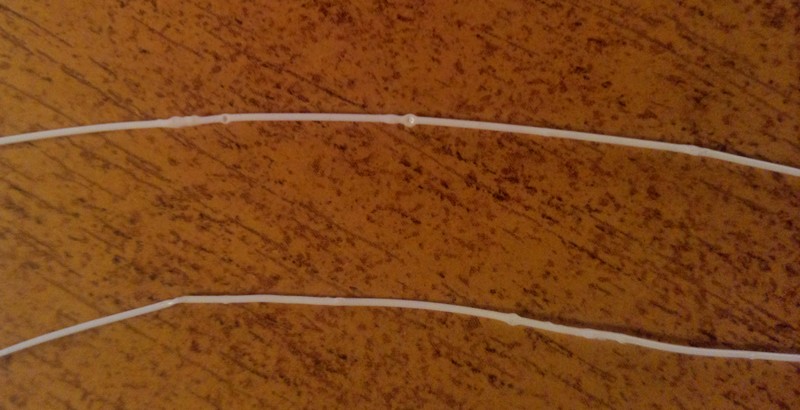

От чего может быть такая нить на выходе из хотенда? Пробовал на разных температурах, все равно такие утолщения на нити.
Вложения
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 247
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andrew S » 20 июл 2014, 15:04

Redallex писал(а):От чего может быть такая нить на выходе из хотенда? Пробовал на разных температурах, все равно такие утолщения на нити.

Зубов нет на болту или шаговый двигатель не настроен или пруток плохой
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Новичкам. Задай вопрос - получи ответ

Сообщение MAD_Deimon » 20 июл 2014, 15:40

Или слишком высокая температура, или просто пластик набрался влаги и его надо просушить. (духовка, 60 градусов)
Всё для 3D печати
Напечатаю для вас любые детальки. :) Заходите в гости, все покажу и расскажу по 3D печати.
Аватара пользователя
MAD_Deimon

Сообщения: 125
Зарегистрирован: 28 авг 2013, 16:30
Откуда: Москва, Краснопресненская
ФИО: Дмитрий

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Redallex » 21 июл 2014, 06:39

Такая нить стала с месяц назад, до того все было хорошо, значит
Andrew S писал(а):Зубов нет на болту или шаговый двигатель не настроен или пруток плохой
можно исключить.
Месяц назад я поменял нагреватель хотенда, еще месяц ждал вдруг по гарантии поменяют, т.е. пластик мог набрать влаги всего за 2 месяца?
В общем у меня сейчас два направления действий:
- сушить пластик
- "играть" температурой

спасибо! :beer:
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 247
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение MAD_Deimon » 21 июл 2014, 12:46

Reader писал(а):Здравствуйте.

Хочу купить 3D принтер печатающий ABS пластиком. Нейлоном.

Есть несколько вопросов.
1. Толщина слоя меньше = лучше? Я видел фото и видео печати принтерами 50 и 20 мкм, но мне кажется(субьективно) поверхность грязнее чем при печате 100мкм
1.1 Влияет толщина слоя на прочность изделия?
2. При смене цвета филамента как удаляется старый филамент?
3. Что входит в понятие обслуживание 3д принтеров?
4. Печать в несколько цветов труднее реализовать чем в 1 цвет, 3 цвета 3 печатных головки.

Посоветуйте программы для освоения до покупки. Имею опыт работы в Solidworks, SolidCam
Благодарю заранее

1. Чем меньше толщина слоя, тем более высокого качества поверхности можно добиться. (Зависит от принтера и опыта пользователя).
1.1 Прямой зависимости нет, зависит от печатаемого объекта.
Толщина слоя очень влияет на скорость печати. Например, если некий объект при слое 0.2мм печатается 2 часа, то при 0.1мм - 4 часа, при 0.05мм - 8 часов, при 0.02мм - 20 часов
2. Старый пруток просто физически вытаскивается. Остатки пластика в сОпле быстро "вымываются" новым цветом. (длина градиента, т.е. перехода на новый цвет, зависит от сопла, но обычно в пределах 2-10см прутка)
3. Зависит от модели принтера. Обычно это смазка направляющих(редко), замена пленки печатного стола(по мере повреждения), протирка сопла снаружи от налипшего пластика(по мере налипания).
4. В случае наличия принтера с 2 и более головками, модель готовить к печати несколько сложнее. А точнее для каждого цвета должна быть отдельная модель. Но если принтер будет более чем с одной головой, то появляется приятная возможность печатать модель с поддержками из растворимого материала.

Программы 3D моделирования подойдут любые. Главное, чтобы была возможность выгрузить модель в форматы stl, obj и подобные.
Всё для 3D печати
Напечатаю для вас любые детальки. :) Заходите в гости, все покажу и расскажу по 3D печати.
Аватара пользователя
MAD_Deimon

Сообщения: 125
Зарегистрирован: 28 авг 2013, 16:30
Откуда: Москва, Краснопресненская
ФИО: Дмитрий

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Naruto » 21 июл 2014, 18:12

karabas2011 писал(а):
a.stuliy писал(а):Помогите разобраться. Есть prusa i3. Изначально стол был сдезан из 3мм алюминия. В середине стола был бугор. Купил 6мм борсиликатное стекло. Поставил - по середине опять бугор!!! Ну не может оно быть гнутым! Думал валы прогнулись - провернул их на 90 градусов - тот же эффект. Неужели неравномерность нагрева все выгибает. Сам подогрев изогнут и в центре отстает немного от стола.

Небось края закреплены?
Алюминиевый стол правится молотком. или переворачивается.

Закрепляя скрепками стекло мы прижимаем его и оно может выгибаться даже на относительно равонй основе и тем более если основа кривая, ну и расширение никто не отменял
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Новичкам. Задай вопрос - получи ответ

Сообщение n0fate » 22 июл 2014, 09:04

Попробовал печатать АБС, на карбоне. АБС не закрепляется на столе. Стол обезжиривал. Температура стола 110 градусов.
Попробовать с пивом? Или еще есть варианты?
Аватара пользователя
n0fate

Сообщения: 11
Зарегистрирован: 09 июл 2014, 16:34
Откуда: Город на Неве

Re: Новичкам. Задай вопрос - получи ответ

Сообщение karabas2011 » 22 июл 2014, 12:38

n0fate писал(а):Попробовал печатать АБС, на карбоне. АБС не закрепляется на столе. Стол обезжиривал. Температура стола 110 градусов.
Попробовать с пивом? Или еще есть варианты?

Делайте как у всех сделано, а уж потом выдумывайте свои рецепты.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва
