Аналогично, но взял для этой цели кабель LPT распотрошил
был такой, не простой, а специальный толще обычного в 2 раза и провода внутри свитые

Добрый день Всем! Если что прошу прощения за корявый язык. Собрал принтер прусу. Подключил принтер. Тестировал принтер с помощью программы Pronterface.
Проверил направление и работу двигателей (в том числе и экструдера. Проверил работу концевиков. Начал проверять "парковку" и работу нагревательных элементов (пастели и экструдера) Возникли следующие вопросы:
1. При проверки "парковки" по оси Z "клинило" как-будто не хватало момента для вращения шпилек. При проверки шагов вверх-вниз движение происходит но со следующей проблемой: при подключении принтера шаги могу делать только вверх. После этого я могу сделать шаги вниз с количеством шагов сделанных вверх.
2. При проверке прогрева нагревателей возникли следующие проблемы:
- При прогреве пастели до 60 град все нормально. При прогреве далее нагрев идет медленнее и только до приб. 80-85 град. При этом провода к пастели очень сильно греются. Провода сечением (0,75).
- При проверке экструдера нагрев происходил до 80 град и появился запах пластика.

Вопрос следующие:
1. Как проверяли парковку оси "Z"?
2. Необходимо ли заменить провода на постели чтобы не грелись и все равно теплопередача будет значительной?
3. Нагрев экструдера происходить с характерным запахом или необходима какая-то изоляция?
4. Необходима ли настройка термисторов?

1.Концевик по Z правильные значения выдаёт?
Может,при включении положение "дом" по Z получается,поэтому только вверх даёт двигать.
Опять-же ток немного добавить на эти движки.
2.Какое сопротивление у стола?Вполне возможно,не хватает тока от питальника.И провода толще надо,чтоб не грелись.Тогда и потери на них уменьшатся.
3.Какой хот-энд установлен,как собран?При первом запуске у меня тоже немного пованивало,потом прошло)
4.При правильном выборе термистора в Марлине другой настройки не требуется.
Итог-данных недостаточно)

Vovich70 писал(а):1.Концевик по Z правильные значения выдаёт?
Может,при включении положение "дом" по Z получается,поэтому только даёт двигать.
Опять-же ток немного добавить на эти движки.
2.Какое сопротивление у стола?Вполне возможно,не хватает тока от питальника. И провода толще надо,чтоб не грелись.Тогда и потери на них уменьшатся.
3.Какой хот-энд установлен,как собран?При первом запуске у меня тоже немного пованивало,потом прошло)
4.При правильном выборе термистора в Марлине другой настройки не требуется.
Итог-данных недостаточно)

Спасибо за ответ. Помогите разобраться...
1. Концевик Z проверял командой М119. Свободен-открыт, срабатывание-закрыт как и на X,Y. А ток как повысить?
2. Сопротивление 1,6-1,7 Ом. Что-то странное значение мультиметр дает. Какое должно быть?
3. Хот энд покупал в сборе http://www.ebay.com/itm/Assembled-J-hea ... 338d06819b.

Подскажите где используют 623 подшипники? с удивлением обнаружил, что в пруссе i3 зачем то решили использовать 623 , а не распространненные 608... теперь репу чешу рисовать каретку с подшипником 608 на Z осm и держатель на Y ось или искать 623 подшипники......

Если концевики работают нормально,возможно в Прнтерфейсе что-то с размерами стола напутано.Хотя у меня пару раз именно сам пронтерфейс глючил и тоже по Z в одну сторону фигачил.Правда-вниз,что ещё грустнее.Лечилось перезапуском программы.
По сопротивлению в принципе нормально.У меня ,правда,0.8 ома.Но это от производителя зависит.Надо проверять напряжение на столе,когда он перестает греться.Возможно,отрубает предохранитель 10-амперник на РАМПСе.
Ну а хот-энд можно на всякий случай разобрать слегка (ПЕЕК отвинтить)и проверить наличие ФУМ-ленты между алюминием и ПЕЕК.
Пы.Сы.А по току на движках - он на драйверах подстроечником регулируется.По этому поводу в сети полно статей.

Gringo52rus писал(а):Вопрос следующие:
1. Как проверяли парковку оси "Z"?
2. Необходимо ли заменить провода на постели чтобы не грелись и все равно теплопередача будет значительной?
3. Нагрев экструдера происходить с характерным запахом или необходима какая-то изоляция?
4. Необходима ли настройка термисторов?

1. в прошивке нужно ограничить максимальную скорость по Z(или скорость парковки если имеется).
2. однозначно увеличить, как минимум не будет потери на нагрев проводов, плюс кровать начнет быстрее нагреваться т.к. провода сейчас являются узким местом для тока.
3.4. запах при первом прогреве не страшно, главное проверить что принтер показывать реальную температуру, если нечем проверить то включите нагрев до 30 градусов и проверьте температуру рукой если будем явно больше 30 то значит указан не тот датчик температуры.

Сейчас появилось много различных экструдеров, хотэндов, не могу выбрать какой купить.
Порекомендуйте какой сейчас лучше всего печатает.
Вот то что сам нашел:
http://www.ebay.com/itm/New-3D-Printer- ... 3a8d8e9495
http://www.ebay.com/itm/Geeetech-All-Me ... 35d440c43a
http://www.ebay.com/itm/RepRap-extruder ... 2ed078c4dd
http://www.ebay.com/itm/0-4mm-Nozzle-MK ... 417b7f6814
http://www.ebay.com/itm/Geeetech-assemb ... 4d1a81c694
http://www.ebay.com/itm/Getech-All-Meta ... 35d3baf90a

Очень нужна ваша помощь подскажите какой лучше купить и где?

amigo_r писал(а):Сейчас появилось много различных экструдеров, хотэндов, не могу выбрать какой купить.

Читай в 3м номере RepRap обзор хотендов. А для начала нужно определиться с требованиями. Каким материалом собираешься в основном печатать ABS или PLA. Собираешься одним материалом печатать или 2 или 4 зарядить. Какая скорость печати тебя устроит. Экструдер вынесенный(bowden) или нет. Нет однозначного победителя на все случаи жизни.

TedBeer писал(а):Читай в 3м номере RepRap обзор хотендов.

Спасибо, сел переводить : )

TedBeer писал(а): А для начала нужно определиться с требованиями. Каким материалом собираешься в основном печатать ABS или PLA. Собираешься одним материалом печатать или 2 или 4 зарядить. Какая скорость печати тебя устроит. Экструдер вынесенный(bowden) или нет. Нет однозначного победителя на все случаи жизни.

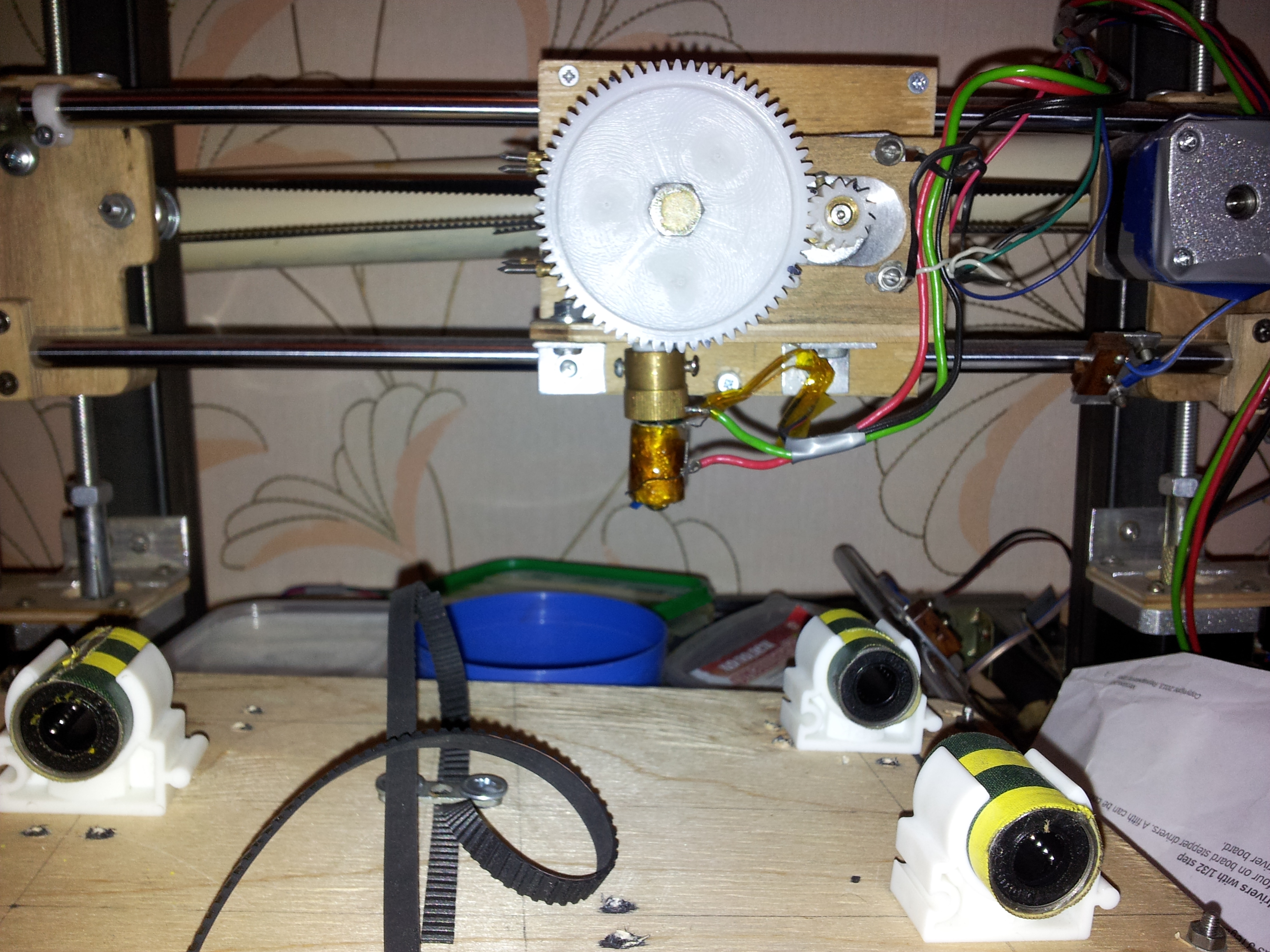

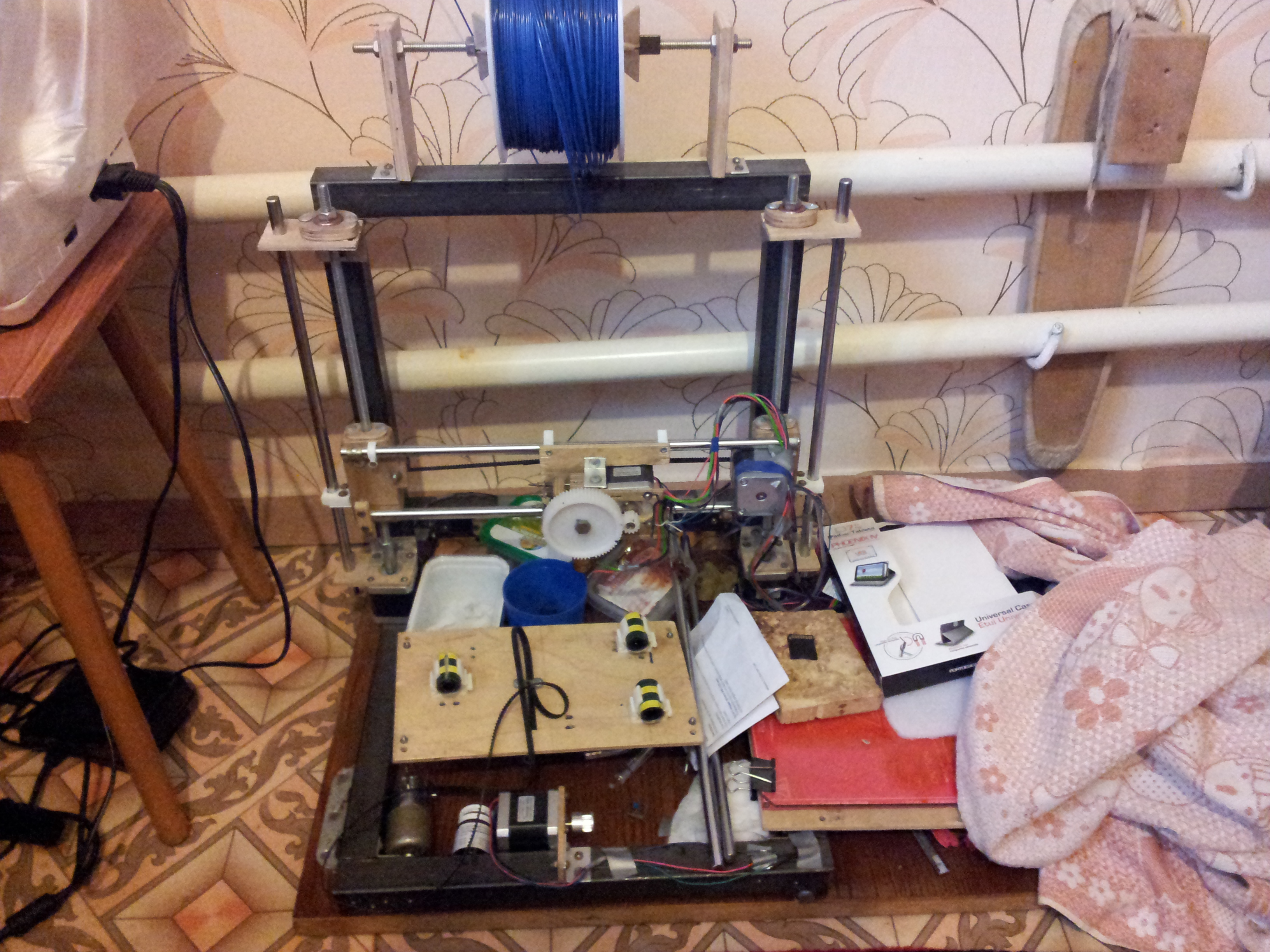

Материал ABS 1.75. Пока один материал. Скорость такая чтоб максимальное качество. Экструдер сейчас самодельный на фото можно посмотреть.


Почему собственно спрашиваю, сейчас экструдер и хотенд самодельные, собранные из подручных материалов, печатает соответственно хреново. Поэтому хочу купить готовый проверенный хотэнд или весь экструдер в сборе.

Кто может подсказать хотя может и было такое но что то не увидел. Итак прошивка Marlin оси выставил, коэффициенты записал, включаю Repetier-Host ага все ездит путем как надо согласно ручному управлению в программе. Все вроде как надо, даю команду на парковку осей (к примеру ось Y) ага едет в сторону Y+ доходит до концевика, концевик срабатывает она немного возвращается назад, вроде все как и должно быть. Потом делаю простенький файл печати. на всякий случай отодвигаю ось от концевика примерно миллиметров на 100 и задаю печать. Ось прекрасно едет вперед по координатам Y+ Хорошо что перед этим отодвинул от концевика а то бы свернул что то точно.
Вот в связи с этим и назрел вопрос по идее логика работы должна быть такая наехали на концевик немного вернулись назад, остановились. Потом если идет печать то еще отьехали (в любой программе это стрелка -Y) поехали печатать. Вот и думаю что я не так мог где то указать?
Причем такой прикол со всеми осями.

Дом это крайняя точка Y- а не Y+, то же и с др осями.
И дальше существует много вариантов подключения концевика двигателей и настройки Марлина, его можно поставить в точку MAX изменив прошивку, вы же не пишете что вы сделали, а описываете что происходит.

Тогда распишу более детально.
Концевики установлены в точках -X,-Y,-Z, т.е это будет левый нижний угол квадрата по X и Y и нижнее положение соответственно по Z.
Т.е получается горизонтально слева на право по X 0мм 5мм 10 мм и т.д. как же слева вертикально по Y 0мм 5мм 10 мм, соответственно ось Z внизу ноль наверху 10 мм. Теперь щелкаю по ручному управлению (стрелочки) -X+X, -Y+Y, -Z+Z. Движение по осям происходит согласно нарисованным стрелкам в программе т.е например ось X слева на право это положительные значения, справо на лево соответственно отрицательные. Теперь жму на установку нуля по той же оси X и каретка преспокойно продолжает двигаться слева на право, т.е в положительную сторону.
настройки движков в самом Марлине не трогал. необходимое направление движения выбирал просто сначала подключил движки и там где движение было не правильно просто повернул разъем на 180 градусов.
Надеюсь не туманно объяснил.

Sailanser писал(а):Тогда распишу более детально.
Концевики установлены в точках -X,-Y,-Z, т.е это будет левый нижний угол квадрата по X и Y и нижнее положение соответственно по Z.
Т.е получается горизонтально слева на право по X 0мм 5мм 10 мм и т.д. как же слева вертикально по Y 0мм 5мм 10 мм, соответственно ось Z внизу ноль наверху 10 мм. Теперь щелкаю по ручному управлению (стрелочки) -X+X, -Y+Y, -Z+Z. Движение по осям происходит согласно нарисованным стрелкам в программе т.е например ось X слева на право это положительные значения, справо на лево соответственно отрицательные. Теперь жму на установку нуля по той же оси X и каретка преспокойно продолжает двигаться слева на право, т.е в положительную сторону.
настройки движков в самом Марлине не трогал. необходимое направление движения выбирал просто сначала подключил движки и там где движение было не правильно просто повернул разъем на 180 градусов.
Надеюсь не туманно объяснил.

Раз при команде хоум движки идут в противоположном значении от концевика значит в марлине раскомментировали не те ключи концквиков.

А можно носом ткнуть. Вот в этом месте или я не прав?
// ENDSTOP SETTINGS:
// Sets direction of endstops when homing; 1=MAX, -1=MIN
#define X_HOME_DIR -1
#define Y_HOME_DIR -1
#define Z_HOME_DIR -1
Пробовал ставить просто значение 1 вместо -1 при нажатии домой просто молчит.
Просто концевики так и не коментировал, просто не пойму где это делается.
