Re: Новичкам. Задай вопрос - получи ответ

Сообщение Ramzes_III » 09 дек 2018, 20:28

Anycubic I3 Mega

Помогите!!!
Статическим разрядом повредился контроллер.
Принтер не включается.
Контроллер заменили но как и чем прошить нет никакой информации.
Чем на прямую прошить новый контроллер? Помогите с дампом.
Вложения
Плата
Ramzes_III

Сообщения: 1
Зарегистрирован: 09 дек 2018, 20:19

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 09 дек 2018, 21:30

До скоростей 9000мм/мин (150мм/с)

А что, пруша способна качественно печатать на скоростях выше 150? Смысл её так разгонять, или рекорд ради рекорда?
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 812
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение OBN_RacerMan » 09 дек 2018, 22:10

Alex Post писал(а):Смысл её так разгонять, или рекорд ради рекорда?

Ну.. может песок просеивать надо человеку :D
Печатаю на Flyingbear P902
Аватара пользователя
OBN_RacerMan

Сообщения: 194
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение grafalex » 11 дек 2018, 00:55

Ну больше, наверное, и не нужно. Настраивал на глаз, казалось медленно :)
Хотя инфиллы большой площади (типа деталь 100х100) заполнять на скорости 150 самое оно
grafalex

Сообщения: 84
Зарегистрирован: 09 янв 2015, 00:11

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 14 дек 2018, 13:54

2 Ramzes_III:
В вашем случае если правильно все понимаю нужно будет просто залить бутлоадер в пока еще голый МК на борту вашей платы, как это сделать рассказывает мужик на этом видео, по моему достаточно не плохо.
P.S. там понадобится еще распиновка вашей платы и одна ардуинка, а также все это вы будете делать на свой страх риск :roll:
Принтер TevoTarantula
Прошивка Marlin 1.1.5
Слайсер Slic3r
Пластик ABS
Начинающий

Сообщения: 168
Зарегистрирован: 08 апр 2017, 21:49

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Спектр » 02 янв 2019, 14:39

Вот кажется совсем детский вопрос - но на что влияет цвет пластика? в смысле на настройки печати? Просто что разные цвета могут влиять на температуру я уже слышал да и сам наткнулся - одна модель монолит а вторая расслоилась и всё неоднократно а разница только в цвете пластика(ПЭТГ одного производителя), но вот чейчас не понравилась модель на новой катушке и чёто совсем явно переэкструзия, перекалибровал - подача пластика 112% причём кроме чистки головы ничего не делал(толи я где запамятовал толи...) текучесть новой катушки мне показалась выше - может от оного так повыситься подача или искать что и где я менял?
Спектр

Сообщения: 106
Зарегистрирован: 13 ноя 2016, 19:23

Re: Новичкам. Задай вопрос - получи ответ

Сообщение goga2017lsd » 02 янв 2019, 16:59

всем доброго времени суток. Построил принтер Core XY на Ардуина мега 2560 + Рампс 1.4 и драйвера А 4988. подключил все прошил по примерам с ЮТУБА но возникла проблема двигатель подключенный к оси Y находиться под напряжением пальцами его не пошевелить но как положено не крутиться да вообще не куда не крутиться.
Менял двигателя местами менял провода дравера даже перемычьки ничего не помогает любой двигатель подключенный к разему оси Y ведет себя таким оброзом. Помогите пожалуйсто второй месяц мучаюсь не кто ничего сказать толком не может. То проверь обмотки провода прошивку раскоментирывал строчьку Core xy и тому подобное. Проблема возможно на поверхности а может и нет представления не имею. Но наэтом опоте поджарил 2 меги 10 драйверо и одну рампс
goga2017lsd

Сообщения: 2
Зарегистрирован: 02 янв 2019, 16:41

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Спектр » 02 янв 2019, 20:22

ХМ и сразу ещё - на нужно напечатать тонкую стенку 1мм(3 периметра сопло 0,4) под углом гдето 70 градусов к горизонту, такое получится ли(стенка высокая и относительно узкая) - 40мм высоты и 10-20 мм длинны?
Спектр

Сообщения: 106
Зарегистрирован: 13 ноя 2016, 19:23

Re: Новичкам. Задай вопрос - получи ответ

Сообщение OBN_RacerMan » 03 янв 2019, 03:23

Возникла непонятная проблема с БП, подключенному ко вновь собранному принтеру при включении нагрева стола из блока раздаётся "треск", очень похожий на искрение (реального искрения в нём нет).
БП 24В/20А (т.е. ~480Вт).
Нагрузка в виде обычной электроники и стол ~340Вт (исходя из его сопротивления 1,7Ом при питании 24В). Проседания напряжения нет - 24В стоят "твёрдо".
Вся система, по показаниям бытового измерителя мощности, потребляет не более 400Вт (т.е. блок питания, вроде как, не на пределе работает). Звук, похоже, идёт от дросселя входной цепи 220В, но прижимания пластиковым стержнем дросселя звук не меняет (также пробовал "давить" и на другие дроссели).
Что делать? Заливать дроссели и трансформаторы эпоксидкой?
Печатаю на Flyingbear P902
Аватара пользователя
OBN_RacerMan

Сообщения: 194
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Спектр » 03 янв 2019, 13:22

Сильно похоже на то что какое то моточное изделие работает вне своих параметров, больше всего похоже на трансформатор потом выходной дросель. Да и если БП китайский то 20% расхождения с номиналом(в меньшую конечно сторону) вполне не много(часто до 30%) и опять же если китай то и компоненты все на пределе подобраны
ЗЫ очень нравиться решение питать кровать отдельно, тем более такую мощьную, и не гонять все эти амперы через плату, если развязать оптопарой то БП для кровати не оязателен качественный
Спектр

Сообщения: 106
Зарегистрирован: 13 ноя 2016, 19:23

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Medtech » 03 янв 2019, 15:38

ну да, 15А врубать без шима, ещё и не так будет "кряхтеть"
Аватара пользователя
Medtech

Сообщения: 486
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola
ФИО: Сергей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение OBN_RacerMan » 04 янв 2019, 02:01

Спектр писал(а):Сильно похоже на то что какое то моточное изделие работает вне своих параметров, больше всего похоже на трансформатор потом выходной дросель.

Да, БП, конечно, "чистокитайский". А тут ещё обнаружил, что если стол совсем "холодный" (25°) то в первоначальный момент потребление, оказывается, аж 484Вт., и в течении нескольких секунд падает до 460-420Вт, потом около 400-410 "крутится". Уже присмотрел БП 24В 25А (600Вт), на всякий случай.
Судя по фото внутренностей он намного качественнее:

чем вот такие однотипные "близнецы":

Спектр писал(а):ЗЫ очень нравиться решение питать кровать отдельно, тем более такую мощьную, и не гонять все эти амперы через плату, если развязать оптопарой то БП для кровати не оязателен качественный

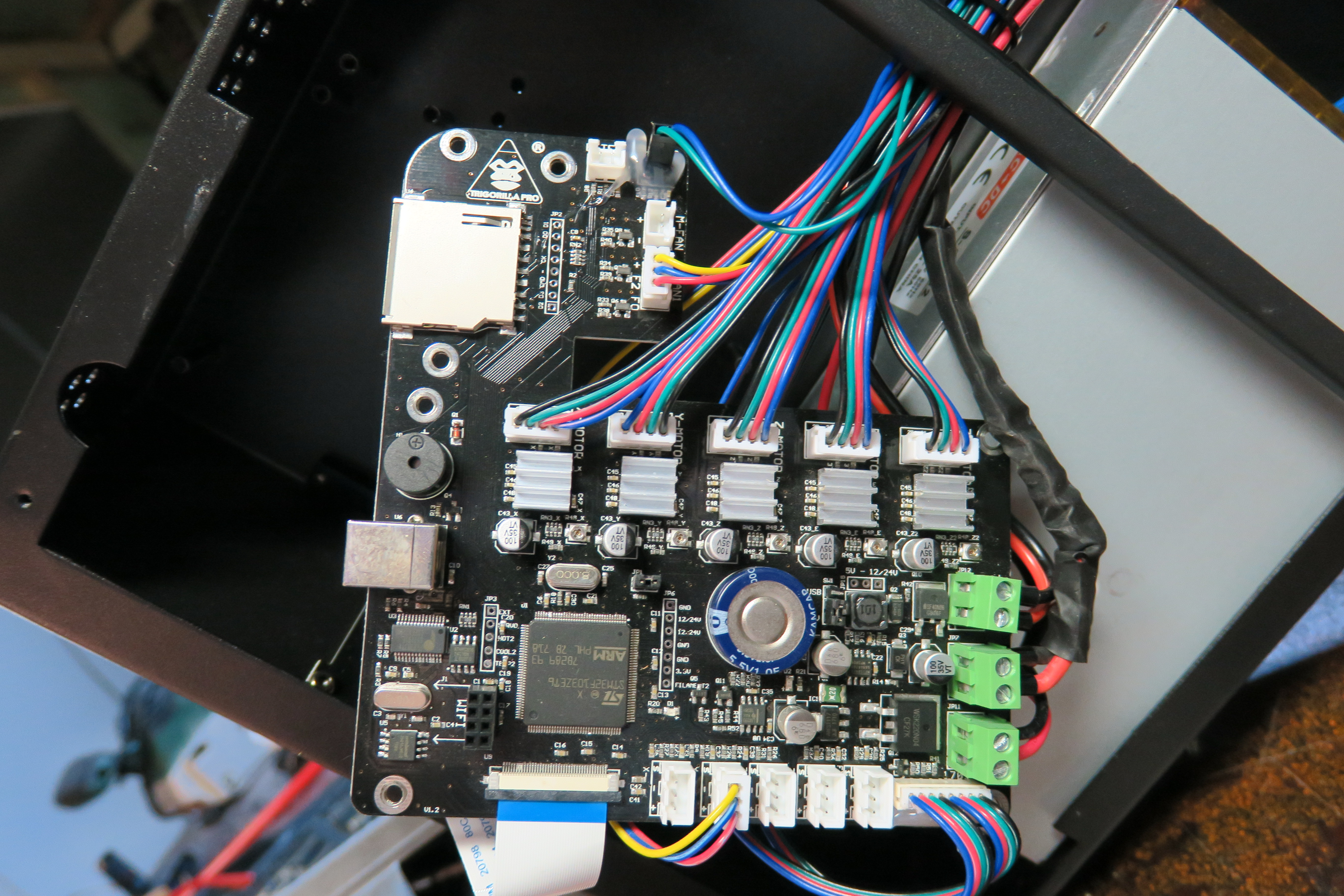

У меня плата Lerdge-X - на ней нет встроенного сильноточного транзистора для управления питанием стола, поэтому всё идёт через внешний мосфет. Но от одного и того же блока питания.

P.S. Я всё-таки откопал виновника "треска" (на фото):
Вот этот трансформатор (или дроссель). Если его хорошо сжать (но, разумеется, так чтобы сердечник не лопнул) то треск уходит.

Но вот как его "обесшумить" пока до конца не решил (видел, как эпоксидкой заливают).
Печатаю на Flyingbear P902
Аватара пользователя
OBN_RacerMan

Сообщения: 194
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 04 янв 2019, 10:08

Рисковый ты парень, в высоковольтной части на ходу дроссель сжимать :) Надеюсь хоть не голыми руками? Сними плату посмотри с обратной стороны - может там просто холодная пайка на ногах, и это реально треск от искрения. Пропаяй на всякий, вдруг поможет. Ну а если нет - выпаять и окунуть его в лак иль эпоксидку целиком, да и дело с концом.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 812
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение OBN_RacerMan » 04 янв 2019, 14:54

Ну с электрической безопасностью у меня проблем нет, в отличии от знаний по электронике... Поджимал, вставив в центр сердечника деревянную ручку кисточки и немного отклоняя всё это хозяйство, создавая натяг в намотке. Намотка его рыхловатая. А плату снимал, пропаивал подозрительные места, этот дроссель выпаивал, осмотрел и запаял обратно.
Печатаю на Flyingbear P902
Аватара пользователя
OBN_RacerMan

Сообщения: 194
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение sergey2x » 04 янв 2019, 19:55

goga2017lsd писал(а):Построил принтер Core XY на Ардуина мега 2560 + Рампс 1.4 и драйвера А 4988. подключил все прошил по примерам с ЮТУБА но возникла проблема двигатель подключенный к оси Y находиться под напряжением пальцами его не пошевелить но как положено не крутиться да вообще не куда не крутиться


Накидай фоток, может что в глаза бросится...
Кто знает как coreXY паркуется? Может от крутя один мотор концевик должен словить и до этого момента второй мотор не задействует?
sergey2x

Сообщения: 180
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб
