Re: Новичкам. Задай вопрос - получи ответ

Сообщение whale » 10 ноя 2013, 05:31

Я к тому спросил по поводу площадки чтобы получать максимально ровную поверхность при заливке но при том чтоб не мешаться под ногами, например если сделать площадку на две нити те при сопле 0,5 это получается 1,5мм, а если еще больше попробовать какие будут проблемы ?
У меня заливка получается волнистая пока вот думаю как победить...
делаю полностью самодельный 3D принтер.
whale

Сообщения: 469
Зарегистрирован: 12 дек 2007, 05:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение compplusplus » 10 ноя 2013, 06:10

IliaMoroz писал(а):В Казани сейчас собрали Ultimaker в железном корпусе. Будут продавать. И откуда они чертежи брали? Ума не прилажу...


Сомневаюсь что они собрали Ultimaker 2, скорее первую версию, только корпус изменили

Добавлено спустя 6 минут 34 секунды:
макс писал(а):Помогите пожалуйста. Я неплохой механик. Собрать могу всё что угодно, спаять провода менее профессионально но тоже спаяю, а вот с программированием всё хуже. Ситуация такая купил набор электроники, думал залью прошивку и всё заработает. а потом механическую часть подведу под это.
набор следующий http://www.ebay.com/itm/350896009675?ss ... 1439.l2649
SainSmart Ramps 1.4
Mega2560 R3
A4988
nema 17 (42HB4004)
Endstop кнопочные
LCD12864(ST7920)+SD Controller
Собрал в кучу двигатели и плату, подключил 5V 12V и USB
Поставил драйвера на комп COM 3 и скорость 115200
с набором прислали прошивку marlin для arduino-0023 которая подходит к моему дисплею
Залил прошивку marlin (поменял там порт 3 скорость 115200 тип платы 33), дисплей запустился но при подключении к pronterface постоянно пишит connect... пока не отключишь питание.
Скачал прошивку Sprinter (ком порта не нашол, скорость поменял 115200, типа платы 33) Дисплей не запустился, но к pronterface подключился. Но дальше попытка провернуть двигатель по какой нибудь оси ничем не закончились :(
Помогите понять почему прошивка с марлином не коннектится??? предпочтительней её настроить (или объяснить как двигатели провернуть, понять что они работают)
Могу приложить саму прошивку. и все фотки которые могут понадобиться.
Хочу включить всю электрику пока не


А зачем меняли в прошивке номер порта? Оставьте порт 0 и все заработает!
Printer: Prusa i2
Firmware: Marlin
Host: Pronterface
Slicer: Slic3r v0.9.10b
Filament: ABS - 3 mm
Nozzle: 0,35 mm
Electronics: Sanguinolulu ATMEGA1284P 16 MHz
OS: Linux Ubuntu 13.10
Блог о 3d принтерах и 3d печати lugrap.com
Аватара пользователя
compplusplus

Сообщения: 209
Зарегистрирован: 22 июн 2013, 00:43
Откуда: Украина, Луганск
прог. языки: C, C++

Re: Новичкам. Задай вопрос - получи ответ

Сообщение IliaMoroz » 10 ноя 2013, 10:22

Роберт писал(а):Коллеги,как и каким скриптом, откуда можно заранее за 4 мин до конца печати отключить питание горячего стола?Где копать и что читать?
Использую репитер хост.
заранее, спасибо за посильную помощь!

Ручками в G-коде не пробовали?
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Новичкам. Задай вопрос - получи ответ

Сообщение MEXAHuK » 10 ноя 2013, 14:26

Судя по этому мануалу: http://reprap.org/wiki/G-code
есть две команды управления температурой стола, обе поддерживаются прошивкой Marlin, посмотрите:

M140: Bed Temperature (Fast)
Example: M140 S55
Set the temperature of the build bed to 55oC and return control to the host immediately (i.e. before that temperature has been reached by the bed).

M190: Wait for bed temperature to reach target temp
Example: M190 S60
This will wait until the bed temperature reaches 60 degrees, printing out the temperature of the hot end and the bed every second.
Аватара пользователя
MEXAHuK

Сообщения: 228
Зарегистрирован: 07 янв 2005, 23:39
Откуда: г.Норильск, Россия
прог. языки: Pascal, C, C++
ФИО: Раф Попов

Re: Новичкам. Задай вопрос - получи ответ

Сообщение макс » 10 ноя 2013, 14:38

compplusplus писал(а):
IliaMoroz писал(а):
А зачем меняли в прошивке номер порта? Оставьте порт 0 и все заработает!


Я об этом тоже думал, прошивал и с портом 0 только скорость менял на 115200, по умолчанию стояло 250000, такой скорости не нашел в драйверах в винде.
макс

Сообщения: 3
Зарегистрирован: 10 ноя 2013, 01:57
Откуда: Санкт-Петербург

Re: Новичкам. Задай вопрос - получи ответ

Сообщение TedBeer » 10 ноя 2013, 16:12

макс писал(а):Я об этом тоже думал, прошивал и с портом 0 только скорость менял на 115200, по умолчанию стояло 250000, такой скорости не нашел в драйверах в винде.

У меня пронтерфейс нормально работает со скоростью 250000 под виндами семеркой. Думаю, что установки в драйвере, используются как дефолтные, но могут быть изменены программно. Или используются только для определенных вызовов апи.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Новичкам. Задай вопрос - получи ответ

Сообщение TedBeer » 10 ноя 2013, 17:06

Роберт писал(а):как просчитать по каждому загружаемому Г-коду время печати чтоб установить на необходимой строке команду М107 когда до конца печати остается например - 4мин?

Почему именно 4 мин? Сделайте просто - за N слоев или мм до конца.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Новичкам. Задай вопрос - получи ответ

Сообщение TedBeer » 10 ноя 2013, 22:16

Роберт писал(а):Спасибо за совет с слоями, недодумал сам, можно отсчитать снизу вверх скажем 5 слоев и как только будут идти команды G1 Z и их останется 5 шт, приступить к отключению PWM стола! :good:

На 5 слоев может быть больше команд Z. Например могут быть команды приподнимания хотенда на холостом ходу или какой-нибудь очистки сопла или поднимание хотенда после печати. Так что я бы учитывал, что после перемещения по Z должна быть обязательно экструзия.

Роберт писал(а):П.С. TedBeer моя доча с мужем живет у вас если вы реально из Голландии :)goedemiddag !!! Рад знакомству!blij u te ontmoeten!

Да, живу в Нидерландах недалеко от Амстердама.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Новичкам. Задай вопрос - получи ответ

Сообщение nikko » 11 ноя 2013, 00:14

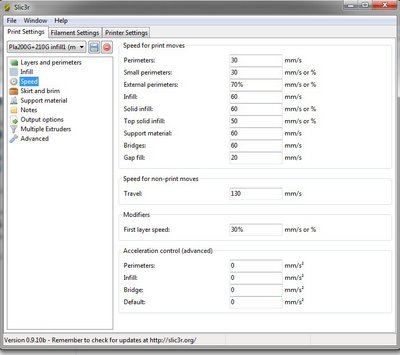

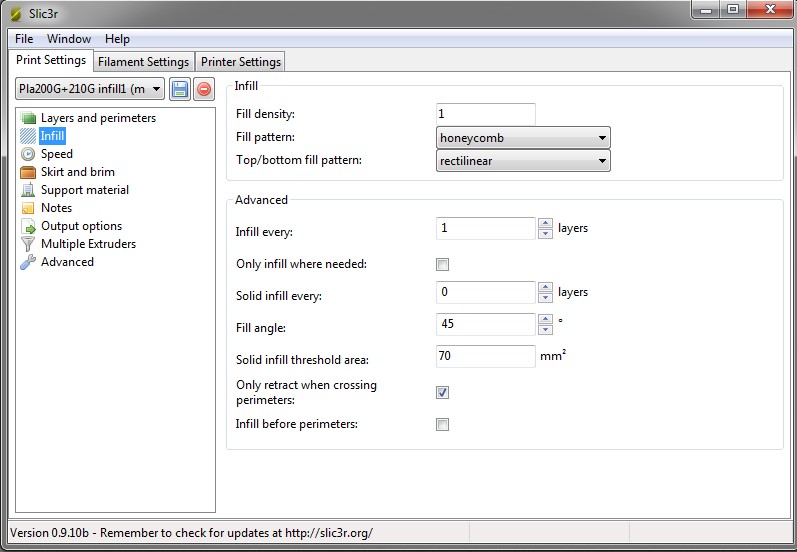

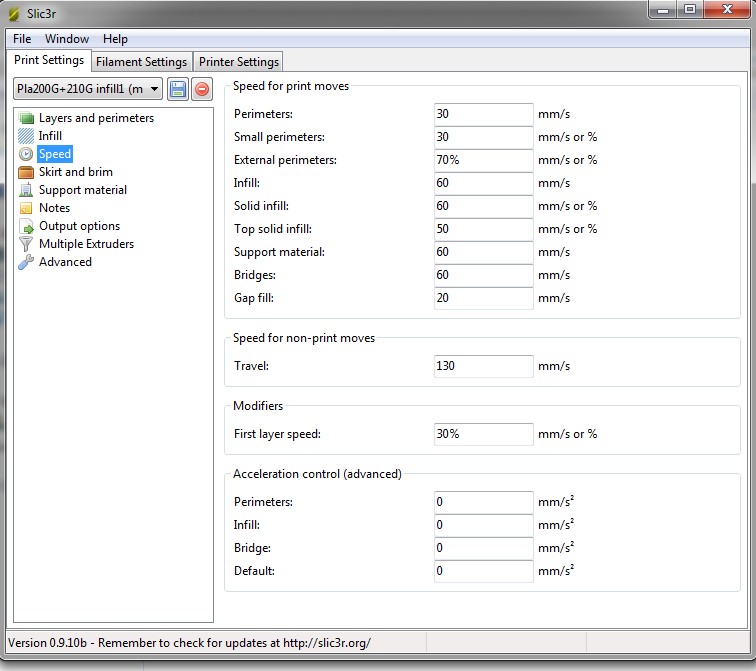

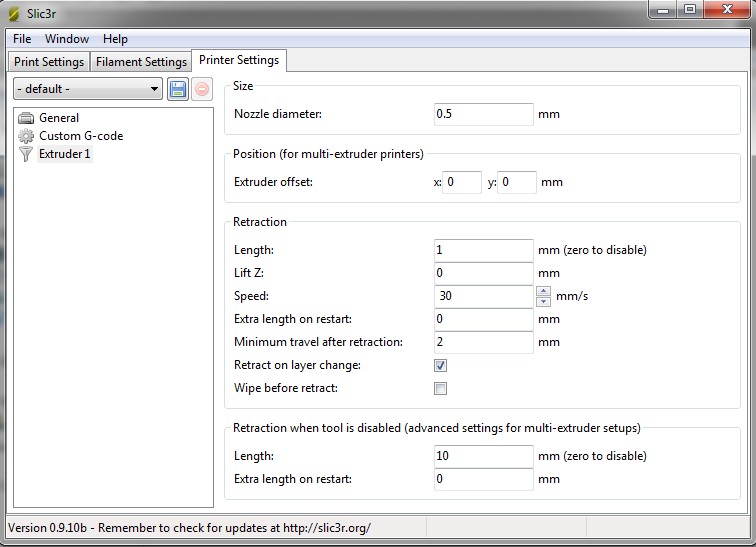

Перехода с ABS на PLA попытка. Все как по маслу шло прежде (на ABS).
В Filament setting c 260 до 200 град понижена была температура.

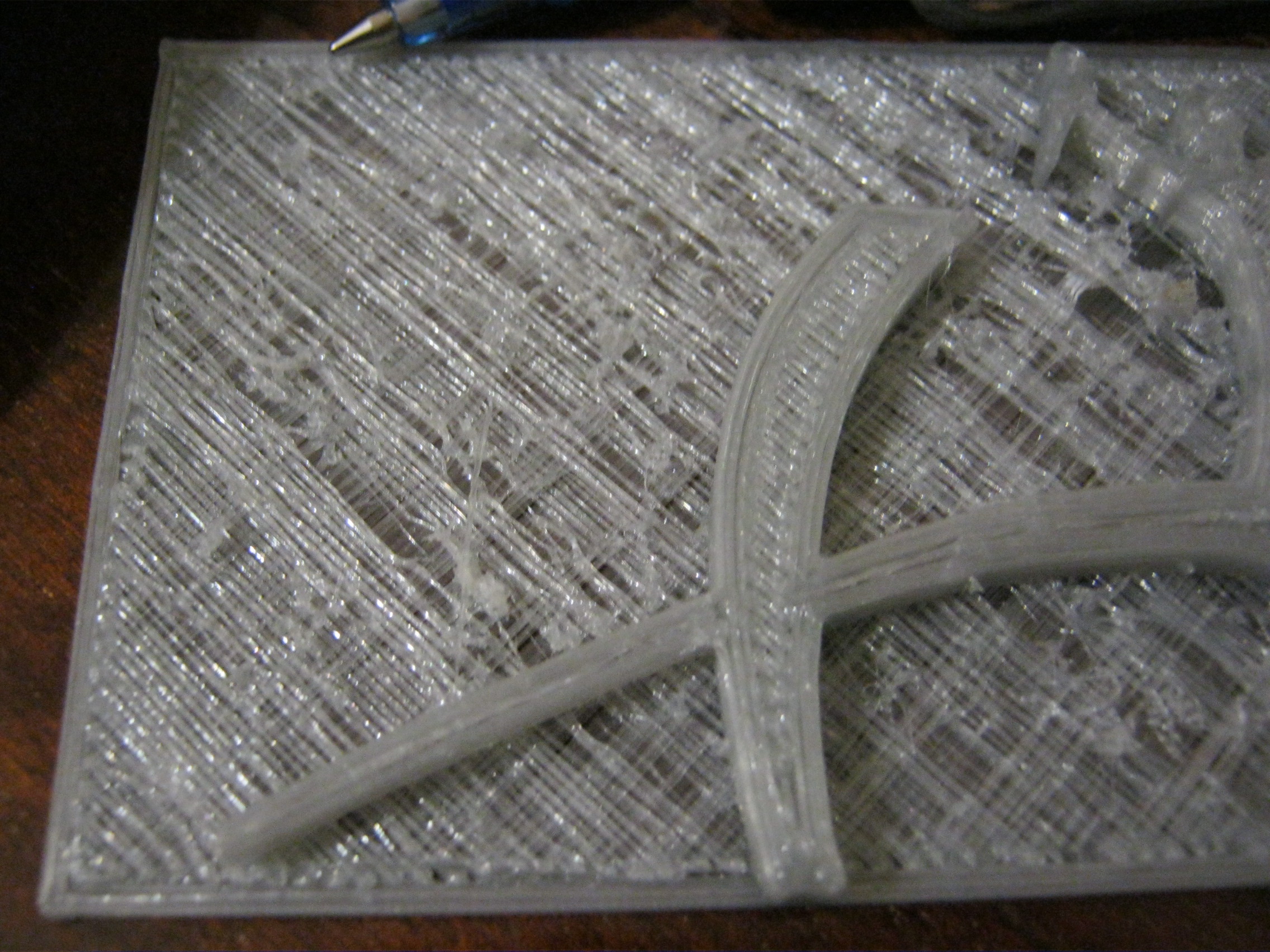

На втором и последующих слоях тонкие нити пошли, будто подачи материала маленькая или движения каретки большая скорость ?
Мнения людей с опытом полезными окажутся мне.
Вложения

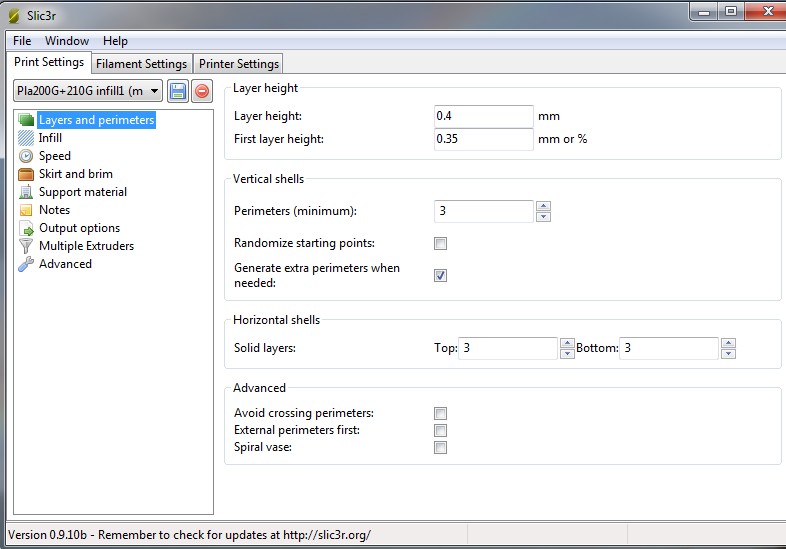

Layers and perimeters.jpg

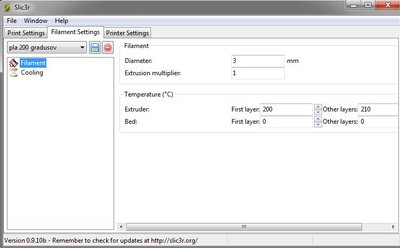

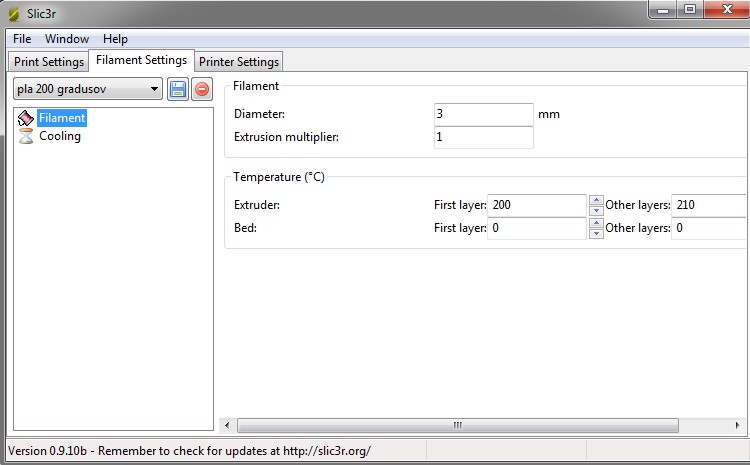

Filament setting.jpg
Engineer (Prusa i3) Arduino + RAMPS v1.4
Аватара пользователя
nikko

Сообщения: 17
Зарегистрирован: 25 июн 2013, 15:09
Откуда: Саратов
Skype: nikoliusv
ФИО: Николай

Re: Новичкам. Задай вопрос - получи ответ

Сообщение whale » 11 ноя 2013, 01:03

Я так понял что прежде чем бросаться че та печатать на новом материале надо прогнать несколько тестовых моделек на которы все будет ясно чего не хватает, температуры, скорости или экструзии...

Господа, так эта, дайте макро фотки нескольких деталей соплом 0,5мм, хочется понять достиг я просветления и пора переходить на 0,2мм или нет еще :beer:
делаю полностью самодельный 3D принтер.
whale

Сообщения: 469
Зарегистрирован: 12 дек 2007, 05:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение nikko » 12 ноя 2013, 00:28

Своим вопросом о переходе на PLA убил ветку кажется ? :shock:
Engineer (Prusa i3) Arduino + RAMPS v1.4
Аватара пользователя
nikko

Сообщения: 17
Зарегистрирован: 25 июн 2013, 15:09
Откуда: Саратов
Skype: nikoliusv
ФИО: Николай

Re: Новичкам. Задай вопрос - получи ответ

Сообщение michael_s » 12 ноя 2013, 02:02

nikko писал(а):Своим вопросом о переходе на PLA убил ветку кажется ? :shock:

Думаю просто все вопросы пользователей принтеров на данный момент решены =) Для прочистки от pla можете попробовать разобрать экструдер(если знаете как это делается). Можно попробовать разогреть хот энд до 230-240 градусов и после выключения попробовать его разобрать и пока пластик там мягкий можно аккуратно тонким пинцетом достать всю фигню оттуда (царапать и пробовать протолкнуть пинцет в само выходное отверстие не стоит). На хотэнде от makergear такое проделывал пару раз(один раз когда некачественный пластик попался).

Вам советую
1) Проверить что правильно откалибрована подача пластика (проверить к примеру что при запросе выдавливания 5см прутка сьедается именно 5см прутка)
2) Проверит что подача не прерывается
3) Попробовать напечатать калибровочные модельки (0.5мм стенка и куб) или лучше вообще воспользоваться caligator'om
michael_s

Сообщения: 87
Зарегистрирован: 15 янв 2009, 21:46
Откуда: Дубна
Skype: michael.slobodskih
ФИО: Михаил Слободских

Re: Новичкам. Задай вопрос - получи ответ

Сообщение whale » 12 ноя 2013, 02:30

whale писал(а):Господа, так эта, дайте макро фотки нескольких деталей соплом 0,5мм, хочется понять достиг я просветления и пора переходить на 0,2мм или нет еще :beer:



Если все молчал, выложу свои кубики, что думает общественность по их поводу ?
Сопло 0.5 слой 0.4


Кстати, никто не может объяснить искажение вертикального профиля, на кубиках такого нет

делаю полностью самодельный 3D принтер.
whale

Сообщения: 469
Зарегистрирован: 12 дек 2007, 05:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение om2804 » 12 ноя 2013, 07:29

перегрев
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Новичкам. Задай вопрос - получи ответ

Сообщение compplusplus » 12 ноя 2013, 08:02

Причем и стола и сопла
Printer: Prusa i2
Firmware: Marlin
Host: Pronterface
Slicer: Slic3r v0.9.10b
Filament: ABS - 3 mm
Nozzle: 0,35 mm
Electronics: Sanguinolulu ATMEGA1284P 16 MHz
OS: Linux Ubuntu 13.10
Блог о 3d принтерах и 3d печати lugrap.com
Аватара пользователя
compplusplus

Сообщения: 209
Зарегистрирован: 22 июн 2013, 00:43
Откуда: Украина, Луганск
прог. языки: C, C++
