Re: Новичкам. Задай вопрос - получи ответ

Сообщение Владислав » 30 авг 2017, 18:42

нет, я хочу чтобы головка шла по траектории как на фото http://dropmefiles.com/avLCC
Владислав

Сообщения: 3
Зарегистрирован: 30 авг 2017, 10:28

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 30 авг 2017, 19:45

ну значит тебе нужен режим nearest в сликере
тоесть где кончается слой, там же и начинается новый, без переходов лишних
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17043
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Bedvin » 01 сен 2017, 13:32

Настроил BLTouch, Z0 там где надо, все сохранилось. Но при печати принтер начинает первый слой при Z=0.3, из-за чего пластик не касается стола. Куда смотреть? Начало Gcode -
;Layer height: 0.1
;Generated with Cura_SteamEngine 2.6.2
M190 S110
M104 S235
M109 S235
G21 ;metric values
G90 ;absolute positioning
M82 ;set extruder to absolute mode
M107 ;start with the fan off
G28
G29
G1 Z15.0 F9000 ;move the platform down 15mm
G92 E0 ;zero the extruded length
G1 F200 E3 ;extrude 3mm of feed stock
G92 E0 ;zero the extruded length again
G1 F9000
Bedvin

Сообщения: 1
Зарегистрирован: 01 сен 2017, 13:06

Re: Новичкам. Задай вопрос - получи ответ

Сообщение dccharacter » 01 сен 2017, 19:26

Странный вопрос: если предроложить, что экструдер откалиброван правильно, возможно ли со временем уменьшение диаметра сопла в результате засора и в итоге недостаточной экструзии?
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4966
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 01 сен 2017, 21:33

не слышал о таком
но со временем что-то может испортиться и пластик может давиться с трудом
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17043
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Oleg » 02 сен 2017, 05:25

Кетайцы прислали wanhao duplicator 4s. В комплекте два шлейфа, ума не приложу куда их вставить. Печатать не хочет - уезжает в крайнее положение и начинает гудеть, не знаю связано это или нет. Помогите.
Вложения
Oleg

Сообщения: 1
Зарегистрирован: 02 сен 2017, 05:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 02 сен 2017, 13:54

dccharacter писал(а): экструдер откалиброван правильно

А как давно откалиброван? Сталкивался с тем, что откалиброванный экструдер терял калибровку через некоторое время (весьма продолжительное, правда). То ли зубья стачиваются, то ли еще что... А то, что отверстие в сопле чуть больше или чуть меньше становится, по идее, мало на печать влиять должно. Ведь слайсер оперирует объемом пластика, здесь важны параметры диаметра прутка и шагов на миллиметр. А уж в какое отверстие этот объем будет пихаться - дело другое. Диаметр сопла слайсером учитывается при расчете, на каком расстоянии друг от друга будут ложиться нитки и соответственно слайсер пропорционально уменьшает объем пластика для этого расстояния. А если слайсеру невдомек, что сопло стало 0.38 вместо 0.4, он так и будет давить пластик для 0.4 и класть его на расстоянии 0.4 друг от друга. Учитывая, что пластика этого достаточно для нитки с шириной 0.4 - это уменьшение будет даже незаметно. Другое дело, если сопло конкретно подзабьется, что пластик не сможет продавливаться в нужном объеме - тогда экструдер начнет клацать, пропуская шаги. Как то так, в теории.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 715
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 02 сен 2017, 22:53

Oleg писал(а):Кетайцы прислали wanhao duplicator 4s. В комплекте два шлейфа, ума не приложу куда их вставить. Печатать не хочет - уезжает в крайнее положение и начинает гудеть, не знаю связано это или нет. Помогите.


Когда он уезжает в крайнее положение, он должен ударять в концевик, который есть на каждой из основных осей. Скорее всего он у тебя как раз и не подключен. Подключается вродь тем кабелем, что слева у тебя, который с мелкими разъемами. А второй, правый, который с разными, это кабель для подключения мотора. Если у тебя подключены все моторы, то это скорее всего кабель на второй экструдер, которого у тебя предположительно нет. Если есть и у тебя подключен каждый из моторов (X, Y, Z, E1, E2), то считай этот кабель запасным - исходя из метода прокладки этого кабеля в мейкерботоподобных принтерах, он тебе однажды понадобится для движка оси X.
Аватара пользователя
Harh

Сообщения: 639
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Stix1191 » 05 сен 2017, 11:36

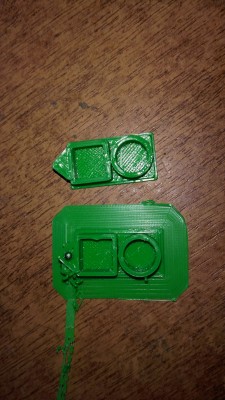

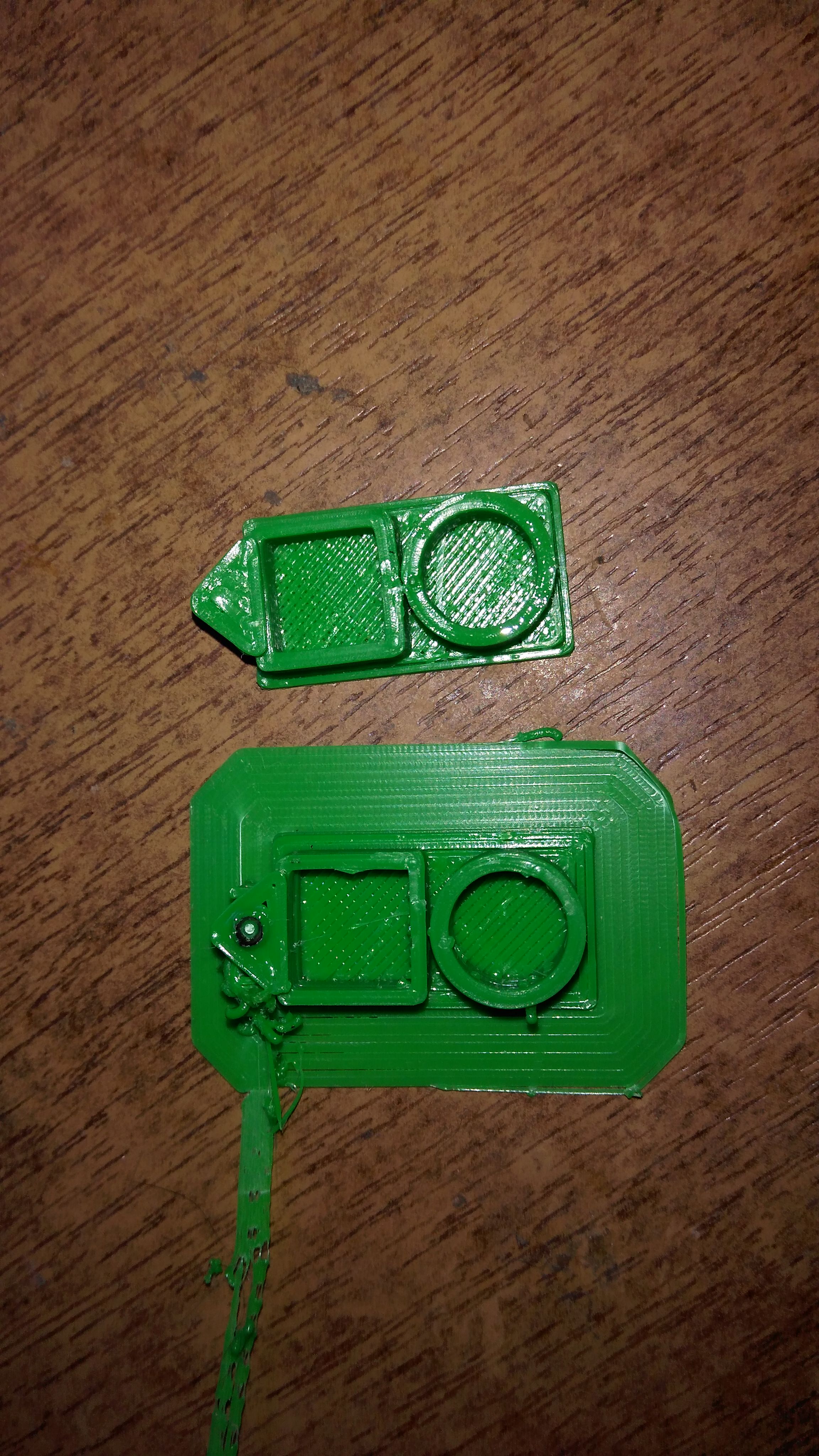

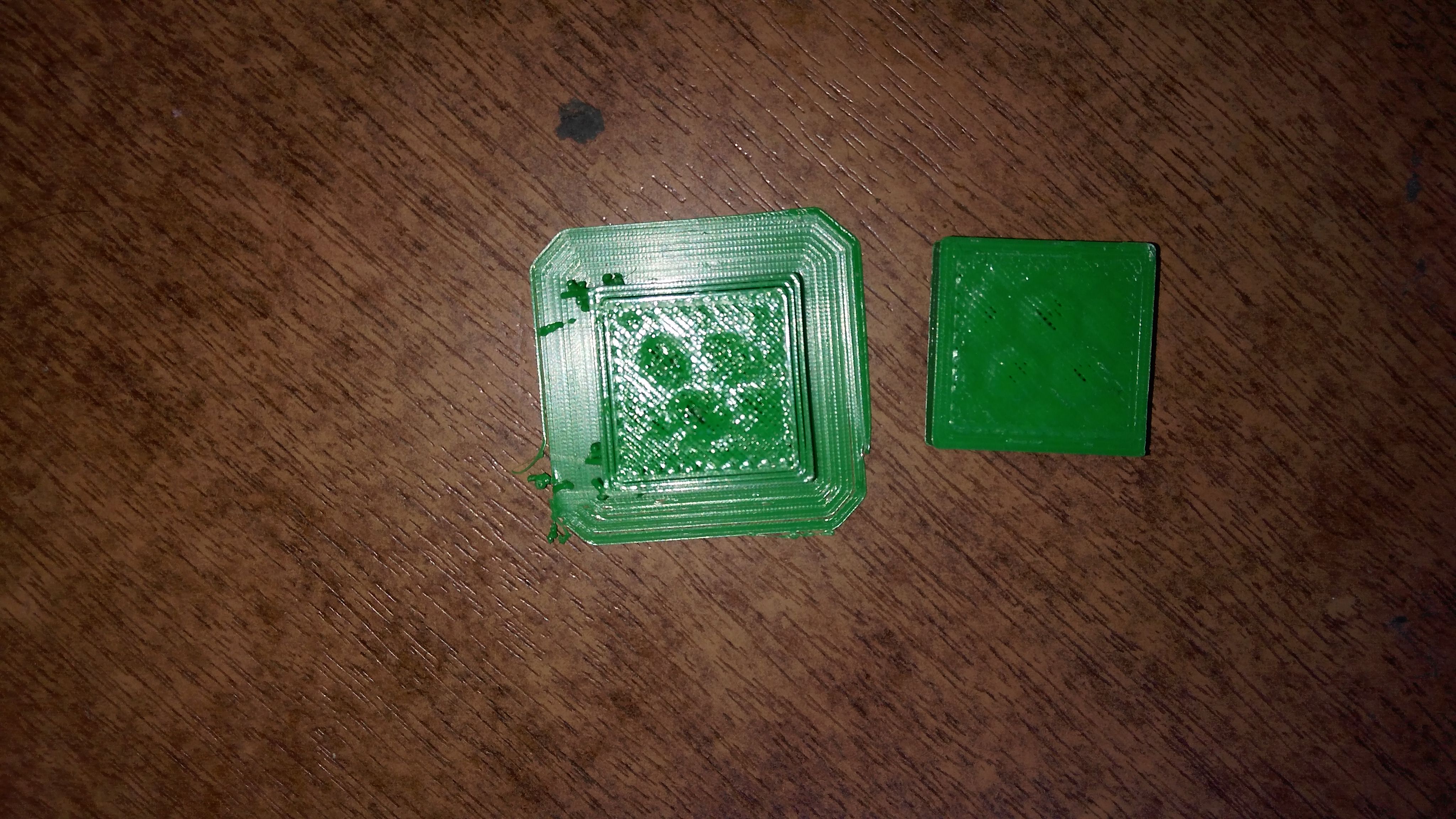

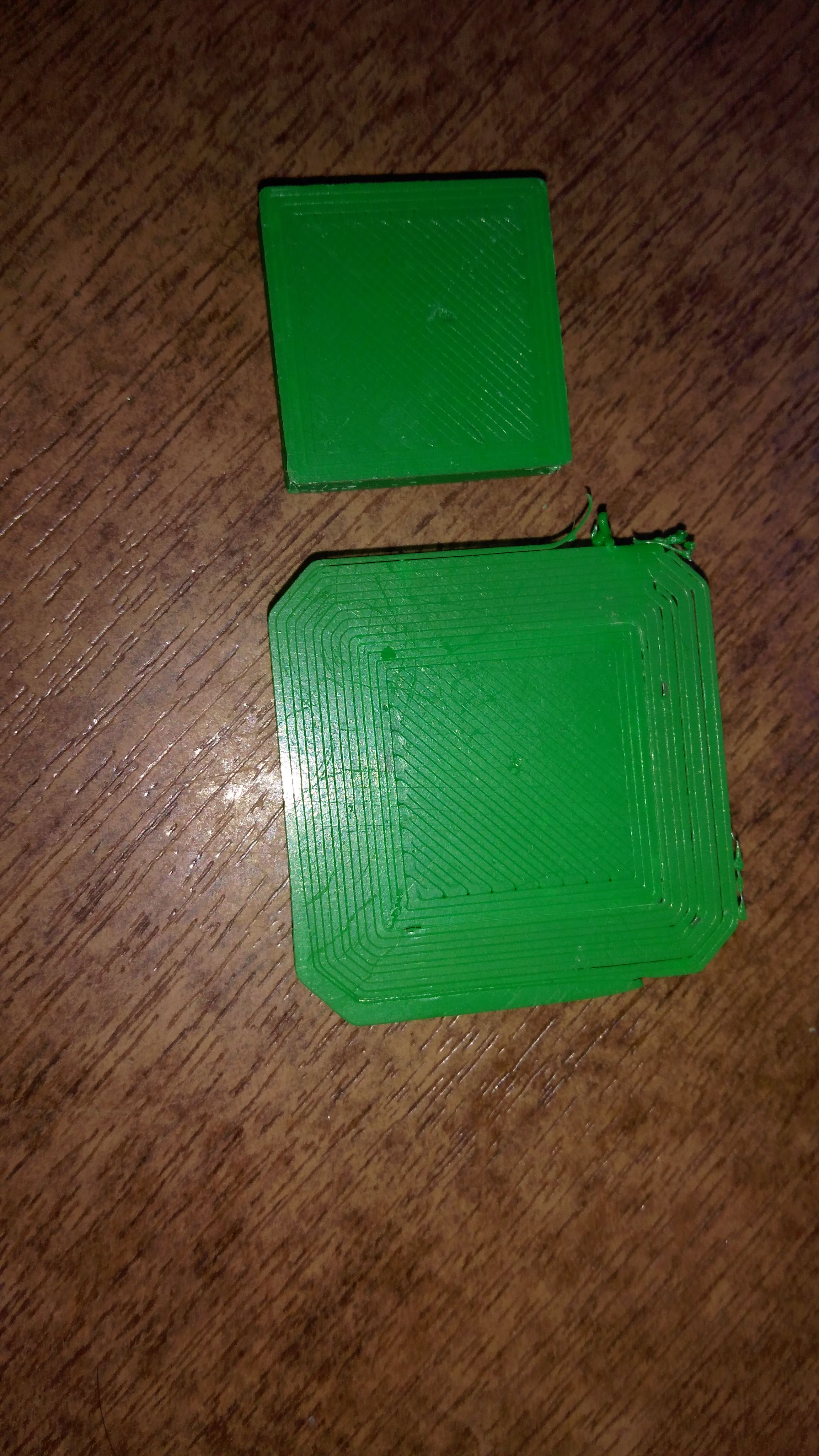

Доброе утро. Решил я перейти с Cura на Simplify3D и получил вот такие детали.



Между заливкой и периметрами щели.

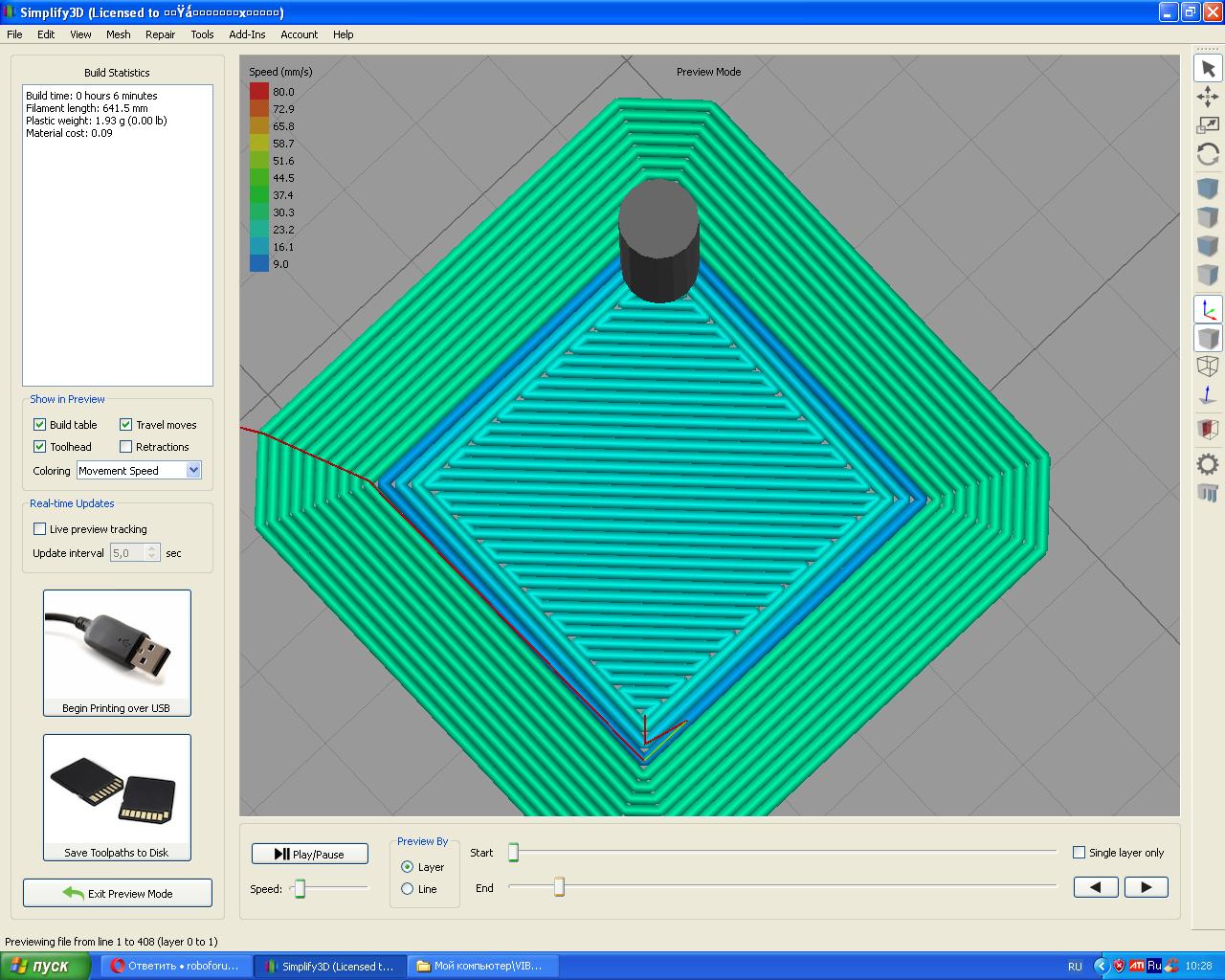

Кстати в слайсере тоже видны эти щели

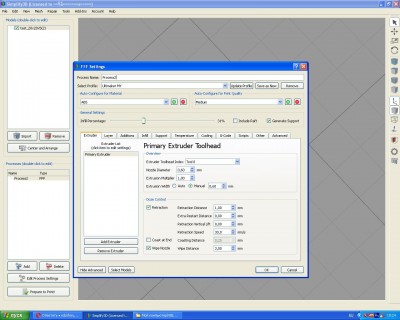

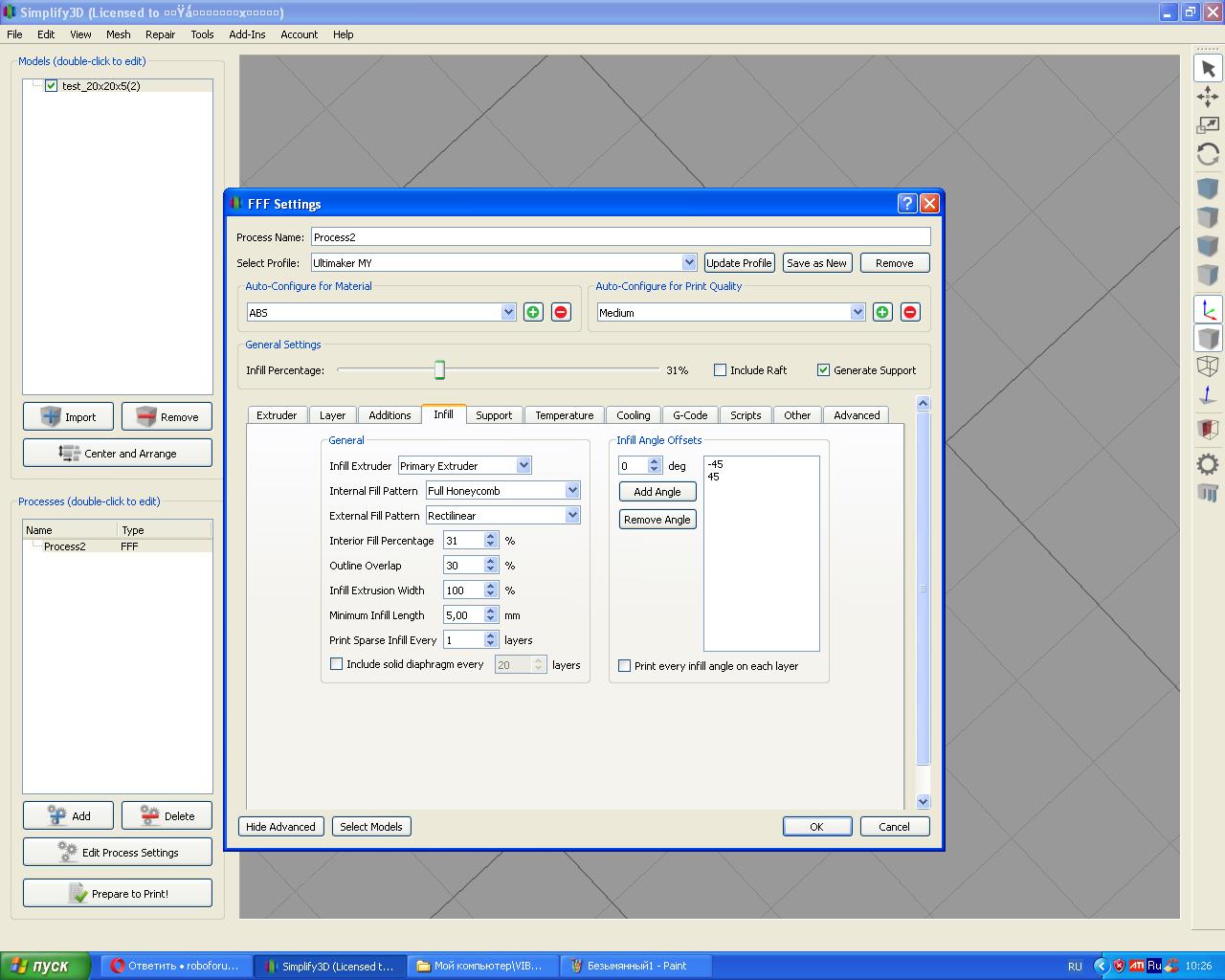

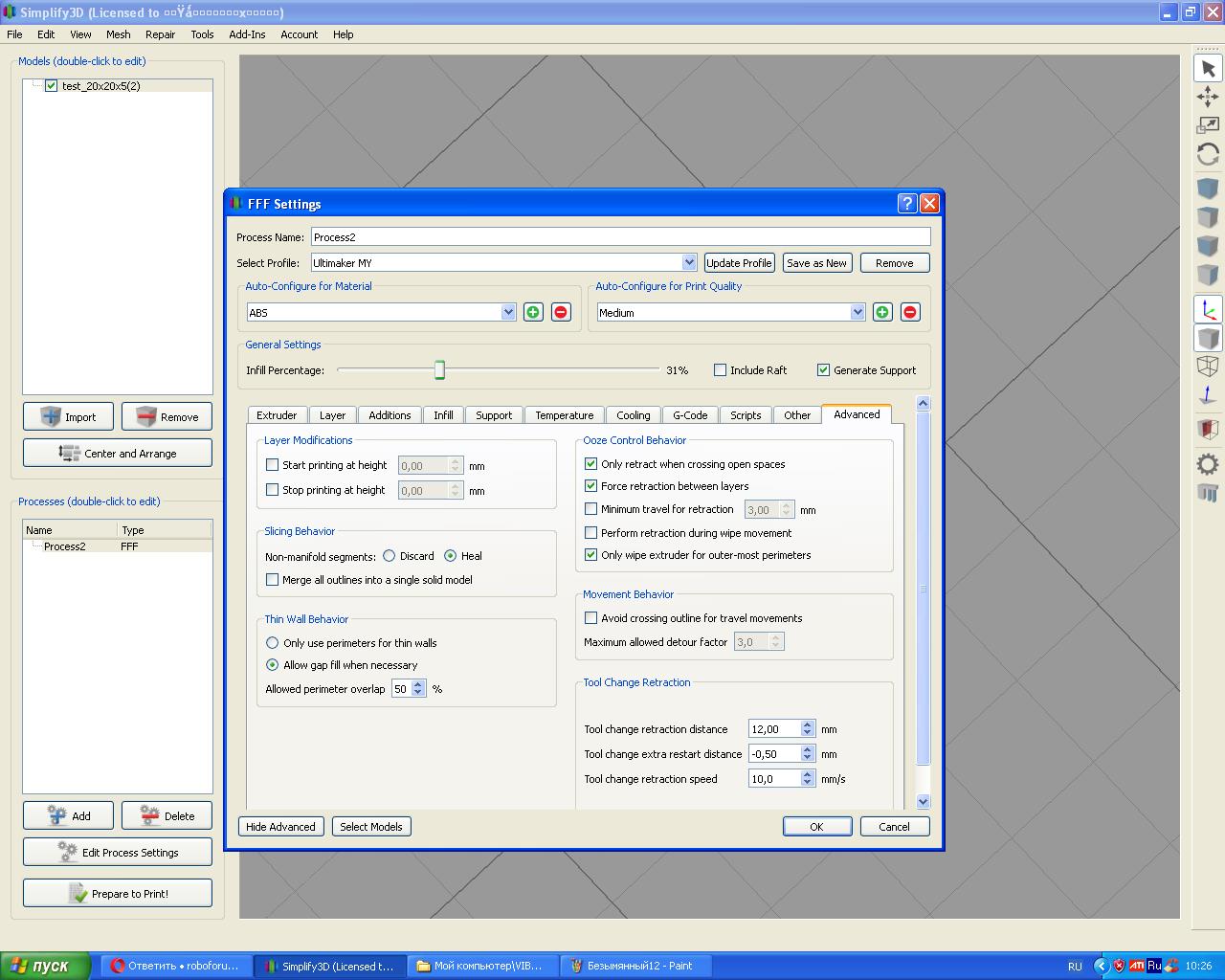

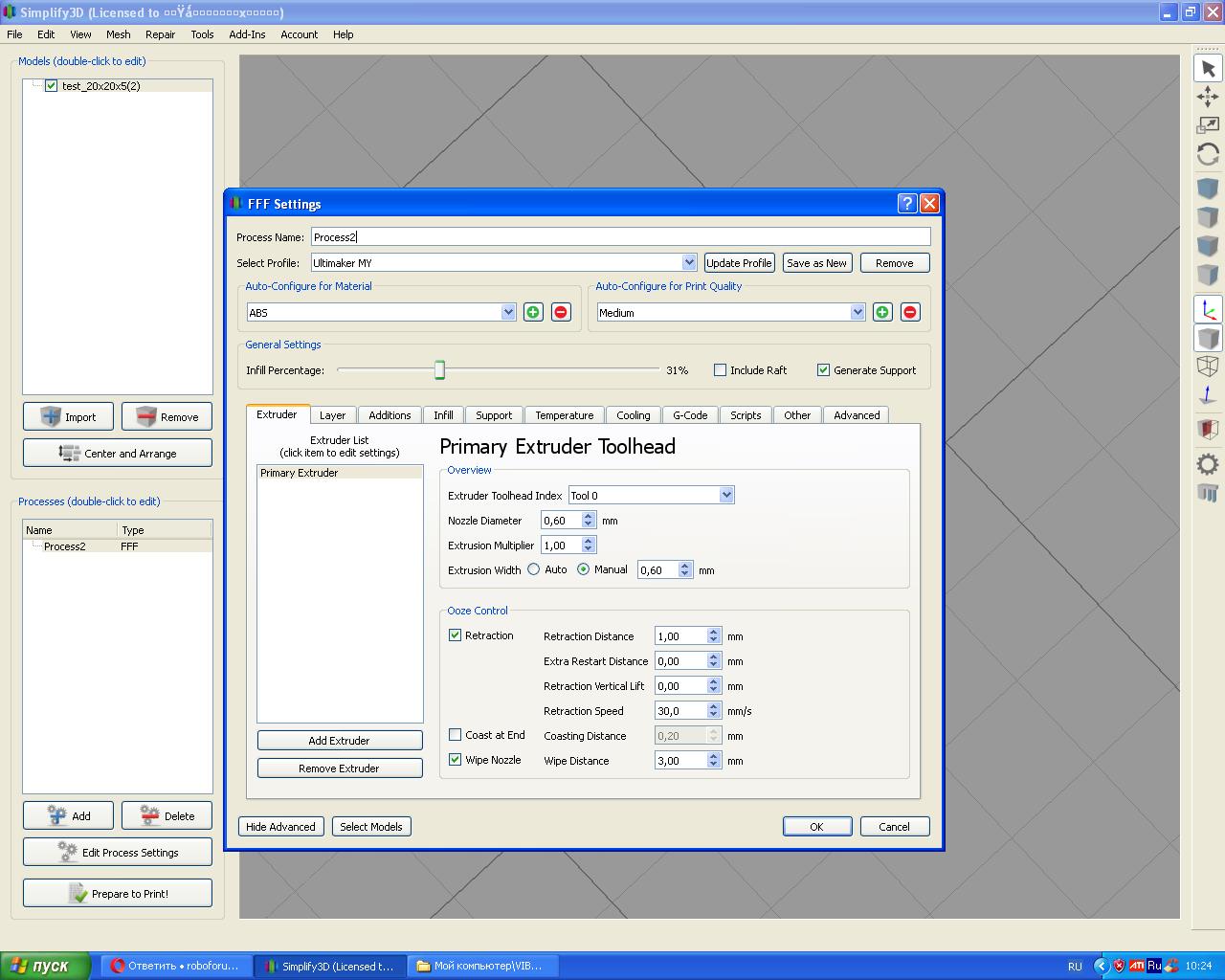

А вот такие у меня настройки




Сегодня будет третий день, как я бьюсь над этой проблемой, да, что-то ни как. Укажите пожалуйста хоть направление куда копать.
принтер - самодельный ультимейкер, сопло 0.6мм, стол - 110 градусов, хотэнд - 240
Stix1191

Сообщения: 45
Зарегистрирован: 19 мар 2017, 01:26
Откуда: Беларусь г.Минск

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 05 сен 2017, 12:01

для начала скачай свежую версию и поставь ширину экструзии на авто.
а судя по фото у тебя недолив, линии верхней заливки со щелями
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17043
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Renca » 06 сен 2017, 21:15

Подскажите плиз где Pronterface хранит настройки, в каком файле??? Вроде она portable, но из нового архива распаковываю - запускается с измененными настройками, где конфиг хранится?
Renca

Сообщения: 12
Зарегистрирован: 25 авг 2016, 01:13

максимальные размеры модели

Сообщение tbr » 13 сен 2017, 21:46

можно ли распечатать модель 16 на 46 см? и если нет, то каковы максимальные размеры и как "распилить" уже готовый stl файл?
Модели выложены на thingiverse.com (в форматах dae и stl)
tbr

Сообщения: 1
Зарегистрирован: 13 сен 2017, 21:42

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ArturV » 14 сен 2017, 20:22

Подскажите, пожалуйста, в каком месте в прошивке Марлин настраиваются вентиляторы обдува термобарьера и вентиляторы обдува модели. Вентилятор термобарьера при начале печати не включается, может его напрямую на блок питания запитать? Плата у меня от тригорилла, марлин последней версии.
ArturV

Сообщения: 1
Зарегистрирован: 14 сен 2017, 20:12

Re: максимальные размеры модели

Сообщение Myp » 14 сен 2017, 22:05

tbr писал(а):можно ли распечатать модель 16 на 46 см?

да хоть метр на метр, если принтер позволяет и материал.

Добавлено спустя 2 минуты 42 секунды:
Re: Новичкам. Задай вопрос - получи ответ
ArturV писал(а):Подскажите, пожалуйста, в каком месте в прошивке Марлин настраиваются вентиляторы обдува термобарьера и вентиляторы обдува модели.

на барьер надо дуть всегда, так что да, самое простое это подключить напрямую от блока.
ну а вентилятор обдува модели подключается к плате, ищи где у тебя в твоей тригориле клемма для обдува модели и читай в документации на какой выход она подключена
возможно это одна из стандартных плат и надо просто найти правильный выход.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17043
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 15 сен 2017, 16:02

кстати последнее время я больше с mk4duo прошивкой работал, может такое и в марлине есть.
автовключение охлаждения на радиатор головы (работает от температуры датчика сопла, пока меньше заданного порога то и включать незачем), и автовключение обдува драйверов, там по времени от активации и после диактивации
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
