Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 27 авг 2017, 20:35

ну тогда перепроверь что всё надежно подключено и надейся что наводок не будет)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17404
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение VitDagger » 28 авг 2017, 08:01

По поводу HOME. Прошивка MK4duo. CoreXY. Мне нужно, что бы принтер хомился не по переднему левому углу, а по дальнему правому. Поставил там концевики XMAX и YMAX
Раскоментил строки
Код: Выделить всёРазвернуть
#define ENDSTOPPULLUP_XMAX
#define ENDSTOPPULLUP_YMAX

Выбрал хоминг по MAX
Код: Выделить всёРазвернуть
#define X_HOME_DIR 1
#define Y_HOME_DIR 1

Принтер хомится. Я думал координаты у него при этом будут нечто 300,200,0 (т.е. как раз максимальные по этим координатам), а не 0,0,0. В итоге сдвинуть в плюсовую сторону голову нельзя, т.к. плюсовая для принтера это еще дальше взад и вправо, а там уже и так на концевиках стоит. В минусовую, т.е. ближе и влево так же нельзя, потому что это координаты получаются меньше, чем 0, 0. Я запутался. как сделать, что бы принтер хомился по дальнему правому углу и при этом еще и работал.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 430
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Palych » 28 авг 2017, 18:05

Еще глупый вопрос.
Начало координат ближний левый угол стола?
Парковку лучше делать в начале координат?

Когда в репитер хосте перемещаю ось Y стрелкой от себя, стол должен ехать на меня? В смысле стрелкой перемещается не стол, а положение экструдера относительно стола, а оно меняется от ближнего края к дальнему?
Palych

Сообщения: 8
Зарегистрирован: 17 апр 2017, 17:35

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Владислав » 30 авг 2017, 10:36

Подскажите, печатаю тонкостенный полу цилиндр и при печати одного слоя принтер возвращает головку на начало дуги для печати следующего. Вопрос, есть ли в Cura (или аналогах) функция позволяющая изменять высоту по приходу в конец дуги для экономии времени?
Владислав

Сообщения: 3
Зарегистрирован: 30 авг 2017, 10:28

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Palych » 30 авг 2017, 13:53

Может кому будет полезно. Я выяснил, почему у меня все печаталось с щелями. В моей прошивке шаги моторов были указаны из расчета шкивов с 16-ю зубьями, а у меня шкивы 20-зубые.
Palych

Сообщения: 8
Зарегистрирован: 17 апр 2017, 17:35

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 30 авг 2017, 14:50

Palych писал(а): Я выяснил, почему у меня все печаталось с щелями. В моей прошивке шаги моторов были указаны из расчета шкивов с 16-ю зубьями, а у меня шкивы 20-зубые.

только причина не в зубьях, а в том что ты проигнорировал категорически необходимую операцию калибровки принтера перед началом печати.

Добавлено спустя 3 минуты 4 секунды:
Владислав писал(а):Подскажите, печатаю тонкостенный полу цилиндр и при печати одного слоя принтер возвращает головку на начало дуги для печати следующего. Вопрос, есть ли в Cura (или аналогах) функция позволяющая изменять высоту по приходу в конец дуги для экономии времени?

ничего не понял
нарисуй чтоли на бумажке о чём речь.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17404
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Владислав » 30 авг 2017, 17:42

http://dropmefiles.com/m7sGg принтер начинает печать с точки входа и до точки выхода, потом перемещает головку в точку входа и начинает печатать второй слой, а мне нужно чтобы он в конечной точке дуги поднялся и начал печать следующего слоя в обратном направлении
Владислав

Сообщения: 3
Зарегистрирован: 30 авг 2017, 10:28

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 30 авг 2017, 18:28

ааа, теперь понял
в разных слайсерах называется по разному, в сликере это параметр "Seam position" в симплифае это параметр "Start point"
ещё есть параметр который не даёт соплу пересекать модель, сопло будет крутиться внутри модели делая лишние движения и замедляя процесс зато не будет соплей на периметре.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17404
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Владислав » 30 авг 2017, 18:42

нет, я хочу чтобы головка шла по траектории как на фото http://dropmefiles.com/avLCC
Владислав

Сообщения: 3
Зарегистрирован: 30 авг 2017, 10:28

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 30 авг 2017, 19:45

ну значит тебе нужен режим nearest в сликере
тоесть где кончается слой, там же и начинается новый, без переходов лишних
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17404
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Bedvin » 01 сен 2017, 13:32

Настроил BLTouch, Z0 там где надо, все сохранилось. Но при печати принтер начинает первый слой при Z=0.3, из-за чего пластик не касается стола. Куда смотреть? Начало Gcode -
;Layer height: 0.1
;Generated with Cura_SteamEngine 2.6.2
M190 S110
M104 S235
M109 S235
G21 ;metric values
G90 ;absolute positioning
M82 ;set extruder to absolute mode
M107 ;start with the fan off
G28
G29
G1 Z15.0 F9000 ;move the platform down 15mm
G92 E0 ;zero the extruded length
G1 F200 E3 ;extrude 3mm of feed stock
G92 E0 ;zero the extruded length again
G1 F9000
Bedvin

Сообщения: 1
Зарегистрирован: 01 сен 2017, 13:06

Re: Новичкам. Задай вопрос - получи ответ

Сообщение dccharacter » 01 сен 2017, 19:26

Странный вопрос: если предроложить, что экструдер откалиброван правильно, возможно ли со временем уменьшение диаметра сопла в результате засора и в итоге недостаточной экструзии?
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4971
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 01 сен 2017, 21:33

не слышал о таком
но со временем что-то может испортиться и пластик может давиться с трудом
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17404
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Oleg » 02 сен 2017, 05:25

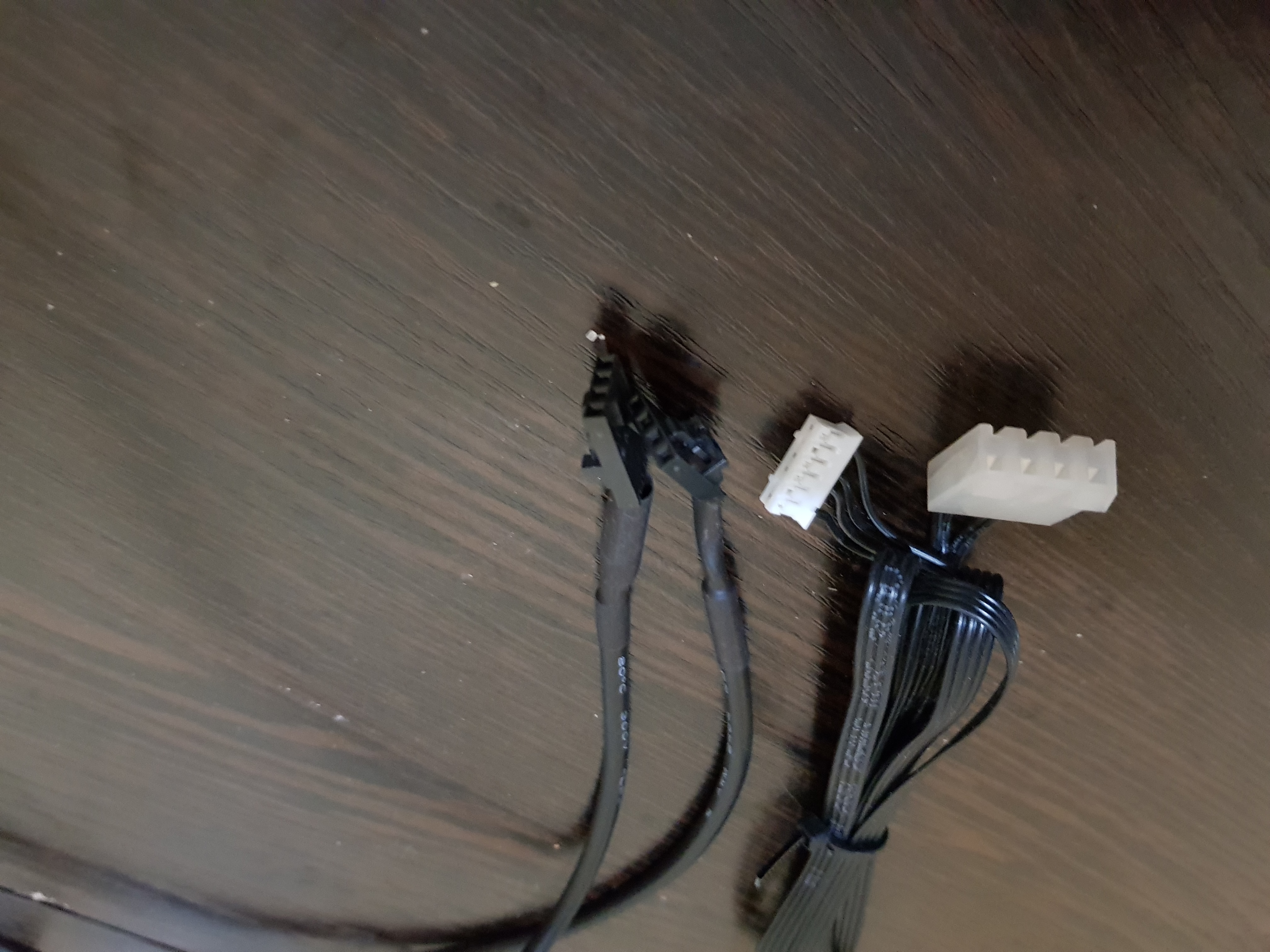

Кетайцы прислали wanhao duplicator 4s. В комплекте два шлейфа, ума не приложу куда их вставить. Печатать не хочет - уезжает в крайнее положение и начинает гудеть, не знаю связано это или нет. Помогите.
Вложения
Oleg

Сообщения: 1
Зарегистрирован: 02 сен 2017, 05:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 02 сен 2017, 13:54

dccharacter писал(а): экструдер откалиброван правильно

А как давно откалиброван? Сталкивался с тем, что откалиброванный экструдер терял калибровку через некоторое время (весьма продолжительное, правда). То ли зубья стачиваются, то ли еще что... А то, что отверстие в сопле чуть больше или чуть меньше становится, по идее, мало на печать влиять должно. Ведь слайсер оперирует объемом пластика, здесь важны параметры диаметра прутка и шагов на миллиметр. А уж в какое отверстие этот объем будет пихаться - дело другое. Диаметр сопла слайсером учитывается при расчете, на каком расстоянии друг от друга будут ложиться нитки и соответственно слайсер пропорционально уменьшает объем пластика для этого расстояния. А если слайсеру невдомек, что сопло стало 0.38 вместо 0.4, он так и будет давить пластик для 0.4 и класть его на расстоянии 0.4 друг от друга. Учитывая, что пластика этого достаточно для нитки с шириной 0.4 - это уменьшение будет даже незаметно. Другое дело, если сопло конкретно подзабьется, что пластик не сможет продавливаться в нужном объеме - тогда экструдер начнет клацать, пропуская шаги. Как то так, в теории.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 759
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь
