Re: Новичкам. Задай вопрос - получи ответ

Сообщение Corvair » 26 янв 2017, 15:11

Приветствую!
Доброго всем времени суток.
Намерен построить 3d принтер.
Есть шаговики NEMA23 с измерительного прибора - планшетного флуориметра производства Pharmacia Biotech выпуска начала 90х.
Моторы 6-проводные, производитель Sonceboz, маркировка "6500 R.416 1A/PH 9412". Что это за моторы, интересуют характеристики, но никак не гуглится.
Corvair

Сообщения: 3
Зарегистрирован: 26 янв 2017, 15:02

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 26 янв 2017, 17:40

чё там гуглить, мультиметром измерь сопротивление обмотки.
если интересно сколько там шагов на мм, покрути вал рукой и посчитай.
диаметр выходного вала штангенциркулем измерь.

внутри 2 обмотки, центральный провод обмотки выведен, тобишь 3 провода это начало/середина/конец обмотки, ещё 3 провода для второй обмотки.
в зависимости от результатов измерения сопротивления определишься со схемой включения

Добавлено спустя 5 минут 23 секунды:
Re: Можно ли повысить точность печати как у пресс-формы?
Kuiper писал(а):Скажите пожалуйста, возможно ли добиться настройками качества как в пресс-форме?
То есть:
- гладкая (пусть и не очень, но чтобы можно было ацетоном ABS хорошо сгладить),
- прочная на нагрузки как против волокон, так и по ним,
- с минимальными погрешностями по геометрии 3D-печать?

это и в дорогих принтерах проблема, а ты хочешь на китайском ките такого добиться)))

если оплывает значит дуй сильнее, обмотай хотенд фумлентой.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Kuiper » 26 янв 2017, 19:13

Harh, 3DLab, Мур, большое спасибо!

3DLab, шикарная работа!

Попробую заменить кулер обдува на более мощный. Фторопластовая лента есть, но она же не клейкая?
Аватара пользователя
Kuiper

Сообщения: 98
Зарегистрирован: 17 фев 2013, 17:35
прог. языки: PHP, Python

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Diffid » 26 янв 2017, 22:32

Внатяг если мотать- отлично держится.
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение rgusev » 26 янв 2017, 23:56

Уважаемые коллеги.
Я тут на несколько надолго выпал из 3Д дел, так нифига и не доделал проект по кардинальной переделке моей китайской прюши.
Собссно остальнной смысл моего поста плавно проявится из этого факта.
Так вот..
Стоит мой Прюш в полу-недоразобранном виде. Тут хзвонит приятельт и просит распечатать некий комплект для другого его приятеля.
Ну мне не жалко. .. (и забыл я уже что принтер .. "того... не готов..")
Берусь. На принтере нет концевика Z. Совсем. По тех обстоятельствам. Поставить нечего.
Просто подгоняю вручную голову, юстирую по листу бумаги, выгоняю вручную "на 0" по осям X и Y
И печатаю.
"ви таки будете смеяться, но работает" уже напечатал крышку, сейчас печатает блок коробки.
...
И вот я сиДЮ и ДЮмаю.. А нахрена вообще концевики??
По Z я легко подогнал вручную.
По X и Y ... ну так я и так знаю поле печати...
Вот тупо в непонятках сижу... может пива избыточно выпил? Но так 2 банки только..
Народ, массово печатающий.
Ответте, зачем ВАМ концевики? Ты ими пользуетесь?
не .. ну понятно что "в дом" загнать... но а оно надо? Не проще точку начала печати выгнать и печатать не "от дома", а с точки вам самими выбранной?

P.S.
Подчеркну!
Я не о грамотно собранных принтерах на основе жёстких направляющих.
Я о дешёвой китайской прюше на 8 мм. валах, подпружиненной кровати и "кривых червячных винтах".
rgusev

Сообщения: 262
Зарегистрирован: 30 май 2016, 14:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение imdefined » 27 янв 2017, 01:42

После перезагрузки принтер не знает позицию кареток. Надо или мутит обратную связь или выставлять руками. Так что если не лень после каждоговыключения питания заново выставлять головы - то можно и без концевиков жить
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 27 янв 2017, 08:44

Из-за баксового концевика вручную каждый раз выставлять ось Z с листом бумаги на нагретом принтере? "Голой задницей и в мокрую воду? Увольте-с" (С) :)
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zusul86 » 27 янв 2017, 10:55

rgusev писал(а):не .. ну понятно что "в дом" загнать... но а оно надо? Не проще точку начала печати выгнать и печатать не "от дома", а с точки вам самими выбранной?

К примеру особо продвинутые печатники меняют филамент, ставят закладные детали... Для чего обычно останавливают печать и бывает сбивают положение головы, имея концевики ты жмешь идти в ноль по X и Y и жмешь продолжить печать. А если вовремя заметить сдвиг по оси то можно смириться с незначительными дефектами и восстановить печать, вместо того чтобы выкинуть пол детали.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Новичкам. Задай вопрос - получи ответ

Сообщение tip_ok » 27 янв 2017, 16:32

Уважаемые Господа прошу ответить на вопрос.

Создал 3d модель в КОМПАС 3D.
Закинул в принтер все нормально.
Начал печатать.
Образовался разрыв по непонятным причинам.
Прошу прокомментировать данную ситуацию.
Вложения

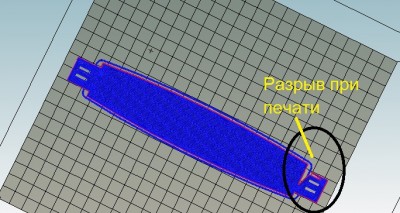

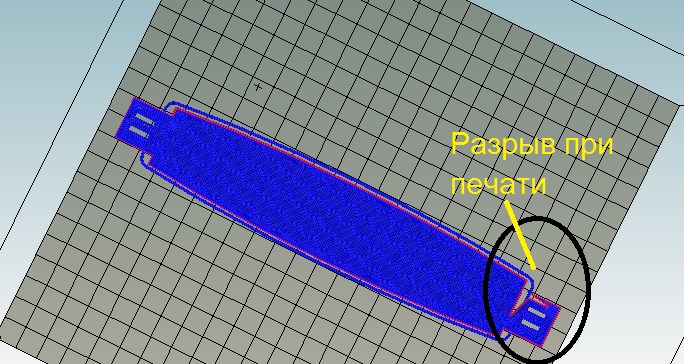

2 модель брак.jpg

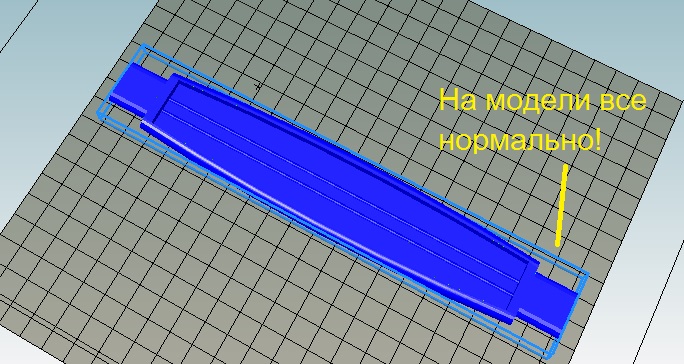

1 модель ок.jpg
Аватара пользователя
tip_ok

Сообщения: 5
Зарегистрирован: 01 мар 2016, 15:54
Откуда: Севастополь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение 3DLab » 27 янв 2017, 16:36

Прошу прокомментировать данную ситуацию.

А еще наверное репетир выдавал оранжевое предупреждение, что модель не замкнута?
Фотополимеры для DLP/LCD https://vk.com/jap_dlp
Аватара пользователя
3DLab

Сообщения: 109
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение tip_ok » 27 янв 2017, 16:51

Возможно, такое сообщение было, мой это первый пуск принтера.
Может я был невнимателен.
Почему модель оказалась рваной?
Аватара пользователя
tip_ok

Сообщения: 5
Зарегистрирован: 01 мар 2016, 15:54
Откуда: Севастополь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 27 янв 2017, 17:32

так нарисовал, где-то что-то не замыкается или где-то лишние плоскости или пересекаются неправильно.
перед печатью моделей созданных в разных кадах их надо прогонять через процедуру лечения.
я stl через Autodesk Netfabb прогоняю.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 27 янв 2017, 22:10

tip_ok писал(а):Возможно, такое сообщение было, мой это первый пуск принтера.
Может я был невнимателен.
Почему модель оказалась рваной?


Тут два обычных вопроса: Кто виноват? и Что делать? Что делать, выше Мур сказал - прогоняй через службы восстановления моделей (или через проги :)), а "Кто виноват?", тут даже скорее не твой косяк, а Компаса. Иногда модель даже может быть корректно отрисована, но прога, тот же Компас, может сгенерировать кривую топологию с дырками. Врать не буду, точно не помню, но вродь Компас тоже этим делом страдает. Т.е., повторю, если даже модель была нарисована правильно, на экспорте могли быть ошибки. Что с ними делать, по совету Мура.
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение tip_ok » 27 янв 2017, 22:45

ХОД мысли понятен! Всем СПАСИБО! Роем дальше.
Аватара пользователя
tip_ok

Сообщения: 5
Зарегистрирован: 01 мар 2016, 15:54
Откуда: Севастополь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение loox » 27 янв 2017, 22:58

tip_ok, Коллеги
КОМПАС не страдает ошибками при конвертации моделей, попробуйте использовать инструкцию в приложении и будет Вам счастье.
Спасибо loox
Вложения
2015-11-settings-stl.pdf
(883.5 КиБ) Скачиваний: 0
loox

Сообщения: 326
Зарегистрирован: 26 мар 2008, 12:45
