Re: Новичкам. Задай вопрос - получи ответ

Сообщение 3DLab » 28 янв 2017, 12:04

loox писал(а):tip_ok, Коллеги
КОМПАС не страдает ошибками при конвертации моделей, попробуйте использовать инструкцию в приложении и будет Вам счастье.
Спасибо loox

Да еще как страдает. По этому мануалу заколебешься ползунками ворочать.
Сколько потребуется попыток, чтобы экспортировать такую сложнейшую модель без артефактов?



Оказывается, это не так просто. Поэтому не тратьте время на этот дикий компасовский экспортёр с кучей бесполезных настроек, а сохраняйте в stp, потом в онлайн-сервисе или в другой программе в stl.
Фотополимеры для DLP/LCD https://vk.com/jap_dlp
Аватара пользователя
3DLab

Сообщения: 109
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение loox » 28 янв 2017, 12:35

3DLab
Что же Вы так рычите ... Я в общем то и не настаиваю, материал выложил в качестве дружеской помощи...
В тоже время, то что Вы называете сложной моделью:
"Сколько потребуется попыток, чтобы экспортировать такую сложнейшую модель без артефактов?"
Так себе - детский сад .....
Спасибо loox
loox

Сообщения: 326
Зарегистрирован: 26 мар 2008, 12:45

Re: Новичкам. Задай вопрос - получи ответ

Сообщение 3DLab » 28 янв 2017, 12:44

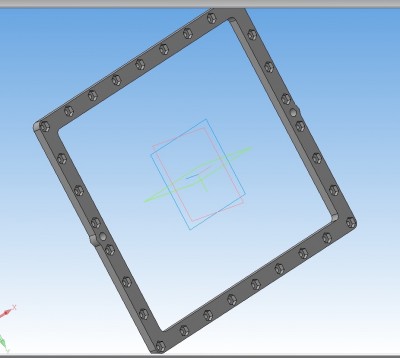

В тоже время, то что Вы называете сложной моделью:

Так вот именно, что модель-то простейшая, а экспортировать не так-то просто :) Вот и нахлынули воспоминания, как в свое время плевался, пока не надоумили через stp сохранять.
Модель, ради интереса, прикрепил.
низ.zip
(94.58 КиБ) Скачиваний: 0
Фотополимеры для DLP/LCD https://vk.com/jap_dlp
Аватара пользователя
3DLab

Сообщения: 109
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Betelgeuse » 28 янв 2017, 13:06

принтер Пикасо 3д
печатала пластиком ПЛА от фирмы ФДпласт сначала на обычных настройках (которые установлены в программе полигон: температура 230, стол 70, подача 99%). Постоянно были потеки. Потом переставила температуру на 210. Сначала все было отлично, но потом принтер начал стучать во время работы пишущей головки и перестал печатать - вместо слоя пластика выдает какие-то круглые крошечные капли. Техподдержка сказала поменять сопло, выставить температуру побольше и коэффициент подачи 94. Не помогло. Сейчас суббота, техподдержка не работает, а печатать много. Помогите, пожалуйста!
Betelgeuse

Сообщения: 13
Зарегистрирован: 21 окт 2016, 04:41

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Ernesto » 28 янв 2017, 14:18

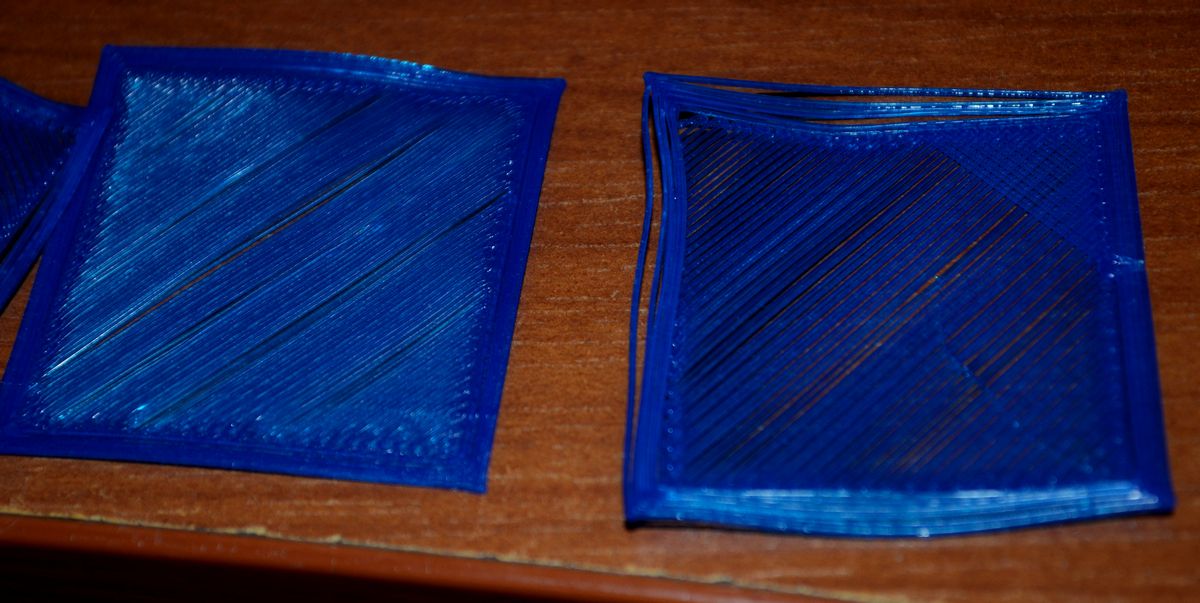

сегодня весь вечер боролся с таким эффектом, чего я только не крутил, и температуру и подачу и ширину слоя, все равно слои между собой нормально не спекаются
слайсер симлифи
Аватара пользователя
Ernesto

Сообщения: 89
Зарегистрирован: 18 май 2016, 05:05
Откуда: Камчатка

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 28 янв 2017, 16:37

Ernesto писал(а):сегодня весь вечер боролся с таким эффектом, чего я только не крутил, и температуру и подачу и ширину слоя, все равно слои между собой нормально не спекаются
слайсер симлифи

Это первый слой? Если да, то неправильно выставлен зазор между соплом и столом. Уменьшайте его. Если стол относительно сопла по горизонту выставлен правильно, то можете в самом Симплифае программно приближать стол к соплу на первом слое. Это делается в закладке G-Code, настройки Global G-Code Offcets - для оси Z пробуйте ставить отрицательные значения, пока первый слой не начнет нормально слипаться.
Или регулируйте положением концевика по Z.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение MarKas » 28 янв 2017, 19:09

Betelgeuse писал(а):принтер Пикасо 3д
печатала пластиком ПЛА от фирмы ФДпласт сначала на обычных настройках (которые установлены в программе полигон: температура 230, стол 70, подача 99%). Постоянно были потеки. Потом переставила температуру на 210. Сначала все было отлично, но потом принтер начал стучать во время работы пишущей головки и перестал печатать - вместо слоя пластика выдает какие-то круглые крошечные капли. Техподдержка сказала поменять сопло, выставить температуру побольше и коэффициент подачи 94. Не помогло. Сейчас суббота, техподдержка не работает, а печатать много. Помогите, пожалуйста!

И у меня один из принтеров Пикасо 3Д Билдер
ПЛА печатаю на температуре 220, стол - 70 для первого слоя, дальше холодный.
Движок экструдера стучит, если через сопло прогнать пластик не может. По причине его низкой температуры или засорения.
Определите экспериментально в ручном режиме. Нагрейте сопло до рабочей температуры и выдавите нить. Нить должно выходит ровно вниз. Если скручивается - засор.
К. Подачи обычно занижаю пока не появятся пропуски в слоях - повышаю чуток. Тогда вертикали получаются ровнее. Сейчас КП выставлен 0.95
MarKas

Сообщения: 123
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Betelgeuse » 28 янв 2017, 19:36

MarKas писал(а):
Betelgeuse писал(а):принтер Пикасо 3д
печатала пластиком ПЛА от фирмы ФДпласт сначала на обычных настройках (которые установлены в программе полигон: температура 230, стол 70, подача 99%). Постоянно были потеки. Потом переставила температуру на 210. Сначала все было отлично, но потом принтер начал стучать во время работы пишущей головки и перестал печатать - вместо слоя пластика выдает какие-то круглые крошечные капли. Техподдержка сказала поменять сопло, выставить температуру побольше и коэффициент подачи 94. Не помогло. Сейчас суббота, техподдержка не работает, а печатать много. Помогите, пожалуйста!

И у меня один из принтеров Пикасо 3Д Билдер
ПЛА печатаю на температуре 220, стол - 70 для первого слоя, дальше холодный.
Движок экструдера стучит, если через сопло прогнать пластик не может. По причине его низкой температуры или засорения.
Определите экспериментально в ручном режиме. Нагрейте сопло до рабочей температуры и выдавите нить. Нить должно выходит ровно вниз. Если скручивается - засор.
К. Подачи обычно занижаю пока не появятся пропуски в слоях - повышаю чуток. Тогда вертикали получаются ровнее. Сейчас КП выставлен 0.95

да, действительно, когда пластик заправляю - все "сопли" завиваются, думала, что это норма, большое спасибо! А где может быть засор: в голове или в сопле? сопло перед зарядкой в дихлорэтане очищали, вроде чистое было.
Betelgeuse

Сообщения: 13
Зарегистрирован: 21 окт 2016, 04:41

Re: Новичкам. Задай вопрос - получи ответ

Сообщение MarKas » 28 янв 2017, 20:02

Betelgeuse писал(а):да, действительно, когда пластик заправляю - все "сопли" завиваются, думала, что это норма, большое спасибо! А где может быть засор: в голове или в сопле? сопло перед зарядкой в дихлорэтане очищали, вроде чистое было.

Дихлорэтан все не растворит
Эффективно чистить сопла у меня получается только прокаливанием.
Длинный пинцет + деревянная бельевая прищепка = зажим.
Зажимаю сопло, заношу в пламя плиты на кухне, иду телек смотреть. В рекламные паузы - проверяю. Когда сопло становится красным, считаю чистым

В голове особо негде засоряться. Если сомневаетесь - открутите сопло, подайте пластик. Будьте готовы что белая трубка вылезет, её надо обратно вставить
MarKas

Сообщения: 123
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 28 янв 2017, 20:31

MarKas писал(а): Нить должно выходит ровно вниз. Если скручивается - засор.

никому она ничего не должна, скручивание нити ни о чём ещё не говорит.

Добавлено спустя 1 минуту 35 секунд:
Betelgeuse писал(а):Постоянно были потеки.

ретракт надо было настраивать

Добавлено спустя 46 секунд:
Betelgeuse писал(а):потом принтер начал стучать

ну логично, пластик не плавится и не выдавливается.

Добавлено спустя 1 минуту 30 секунд:
Betelgeuse писал(а): Помогите, пожалуйста!

всё разобрать, прочистить, тщательно собрать обратно.
убедиться что нигде ничего не застряло лишнего не засорилось и т.п.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение MarKas » 28 янв 2017, 20:41

Myp писал(а):

При всем уважении...
У Пикасо свои приколы. При скручивании нити на пикасо, нормальной печати не было. На нем это реальный тест.
На моем новом переделанном принтере - да, нить чей-то ровно не всегда выходит.

Пикасо работает под своим софтом. Тонких настроек слайсера там нет. Самое большее - можно подсунуть свой g-код. Т.е. до настроек ретрака в нем не добраться.
MarKas

Сообщения: 123
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Betelgeuse » 28 янв 2017, 20:49

MarKas писал(а):
Betelgeuse писал(а):да, действительно, когда пластик заправляю - все "сопли" завиваются, думала, что это норма, большое спасибо! А где может быть засор: в голове или в сопле? сопло перед зарядкой в дихлорэтане очищали, вроде чистое было.

Дихлорэтан все не растворит
Эффективно чистить сопла у меня получается только прокаливанием.
Длинный пинцет + деревянная бельевая прищепка = зажим.
Зажимаю сопло, заношу в пламя плиты на кухне, иду телек смотреть. В рекламные паузы - проверяю. Когда сопло становится красным, считаю чистым

В голове особо негде засоряться. Если сомневаетесь - открутите сопло, подайте пластик. Будьте готовы что белая трубка вылезет, её надо обратно вставить

спасибо, а если убрать пластик и выставить сервис сопла, чтобы оно подольше прогрелось? плита дома электрическая :(
Betelgeuse

Сообщения: 13
Зарегистрирован: 21 окт 2016, 04:41

Re: Новичкам. Задай вопрос - получи ответ

Сообщение MarKas » 28 янв 2017, 21:07

Betelgeuse писал(а):спасибо, а если убрать пластик и выставить сервис сопла, чтобы оно подольше прогрелось? плита дома электрическая :(

Сервисом сопла точно не надо. Сожжете что-нить. Он только для замены сопла, на время откручивания,закручивания.
Электроплита - неудобно. На ней попробуйте, может получиться разогреть сопло.

Хотя нет, не сожжете. Сильно нагреть не получится.
Последний раз редактировалось MarKas 28 янв 2017, 21:10, всего редактировалось 1 раз.
MarKas

Сообщения: 123
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Betelgeuse » 28 янв 2017, 21:09

MarKas писал(а):
Betelgeuse писал(а):спасибо, а если убрать пластик и выставить сервис сопла, чтобы оно подольше прогрелось? плита дома электрическая :(

Сервисом сопла точно не надо. Сожжете что-нить. Он только для замены сопла, на время откручивания,закручивания.
Электроплита - неудобно. На ней попробуйте, может получиться разогреть сопло.

большое спасибо, буду пробовать
Betelgeuse

Сообщения: 13
Зарегистрирован: 21 окт 2016, 04:41

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Ernesto » 29 янв 2017, 04:25

Alexus12 писал(а):
Ernesto писал(а):сегодня весь вечер боролся с таким эффектом, чего я только не крутил, и температуру и подачу и ширину слоя, все равно слои между собой нормально не спекаются
слайсер симлифи

Это первый слой? Если да, то неправильно выставлен зазор между соплом и столом. Уменьшайте его. Если стол относительно сопла по горизонту выставлен правильно, то можете в самом Симплифае программно приближать стол к соплу на первом слое. Это делается в закладке G-Code, настройки Global G-Code Offcets - для оси Z пробуйте ставить отрицательные значения, пока первый слой не начнет нормально слипаться.
Или регулируйте положением концевика по Z.

да, это первый слой, вы подтвердили мои предположения, отрегулировал проблема вроде ушла, теперь другая мучает.
что надо настроить чтобы сопло при сплошной заливки об предыдущий слой не шкрябалось?
