Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 10 сен 2016, 14:47

Два пластика в одно сопло - это Циклоп есть такая конструкция. Но там в полный рост встает другая проблема: очистка сопла от остатков пластика. Если цвета контрастные (черный-белый) то это реально проблема.

Добавлено спустя 4 минуты 1 секунду:
В дондоло одна из фишек - один мотор на оба цвета. Из-за этого и монструозность. Если через боуден пластик подавать - то есть конструкции и попроще, например https://www.thingiverse.com/thing:1362557

Добавлено спустя 10 минут 26 секунд:
Только мне не нравится, что два хотэнда висят на оси сервы. Ненадежно это :(
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение kaucap » 10 сен 2016, 16:02

всем привет, есть три вопроса, принтер prusa i3
1)После того как я прогреваю эструдер, выдавливаю пластик перед началом работы, секунды 3-4 пластик выдавливается с нормальной скоростью, но потом заметно снижается, и так каждый раз, из-за чего может быть снижение скорости?
2) когда я начинаю печать, первые секунд 20 пластик вообще не выходит,сам эструдер уже двигается по маршруту,почему первые 20 секунд пластик не выдавливается?
3) примерно год я не печатал на принтере, сейчас запустил его снова, начинаю печать, если раньше после 20 секунд он начинал выдавливать пластик и выдавливал его до конца работы, то сейчас он повыдавливает примерно минуту полторы и все, дальше выдавливание не происходит, хотя эструдер двигается по маршруту, что могло произойти?
Надеюсь изъяснился я доступно, буду благодарен вашим ответам
kaucap

Сообщения: 17
Зарегистрирован: 31 май 2015, 14:08

Re: Новичкам. Задай вопрос - получи ответ

Сообщение esisl » 10 сен 2016, 17:09

2kaucap
Может нагрева нет?

2Alex Post
Действительно монстроозус. Ну и не приятно, что надо допиливать слайсер, да и прошивку.
esisl

Сообщения: 1480
Зарегистрирован: 23 июл 2012, 15:24

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 10 сен 2016, 22:31

kaucap писал(а):всем привет, есть три вопроса, принтер prusa i3

Какой экструдер стоит,как охлаждение организовано?Подробнее надо описывать технику, ибо различных вариантов более чем дофига)
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение adast123 » 11 сен 2016, 02:04

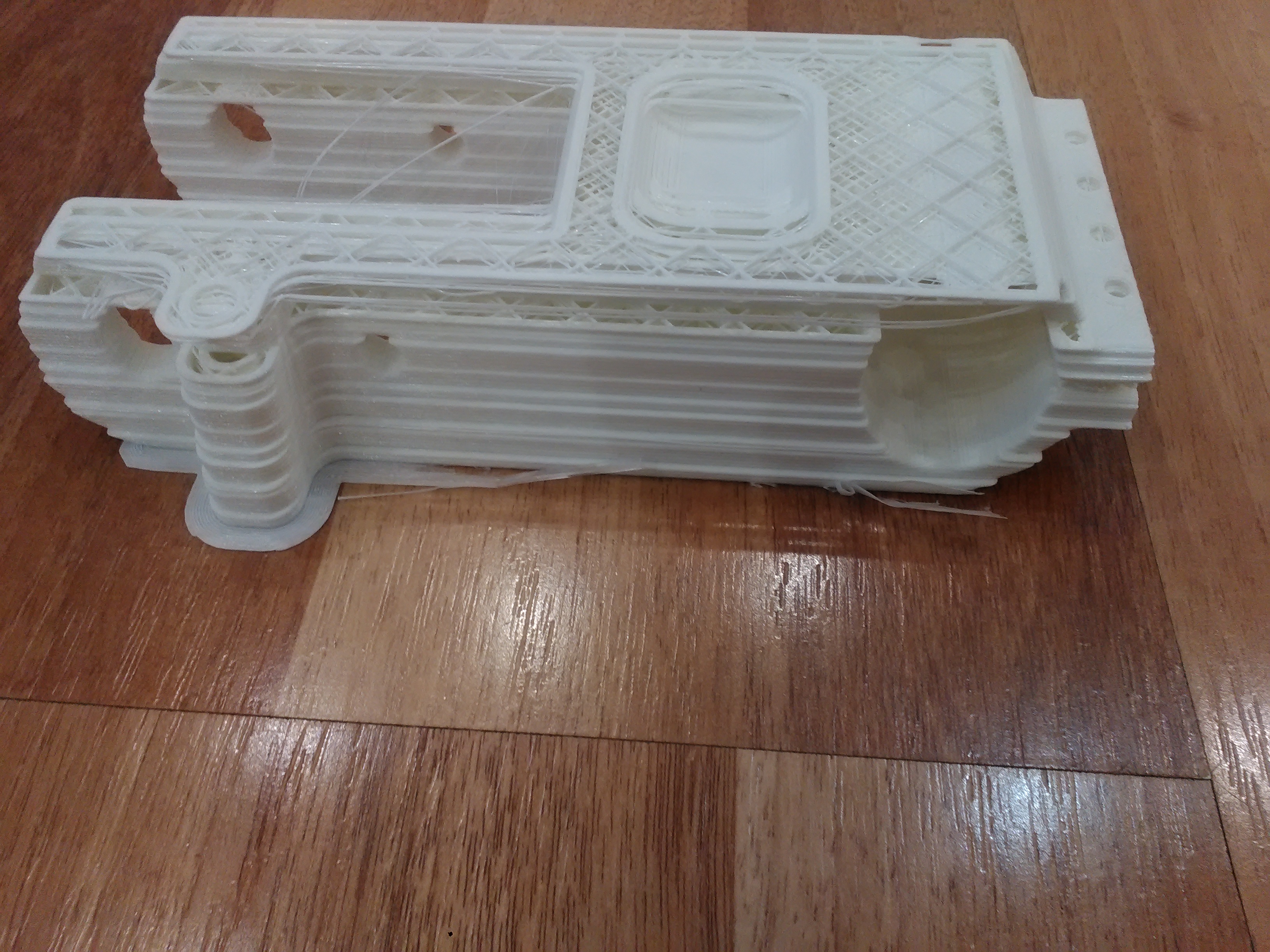

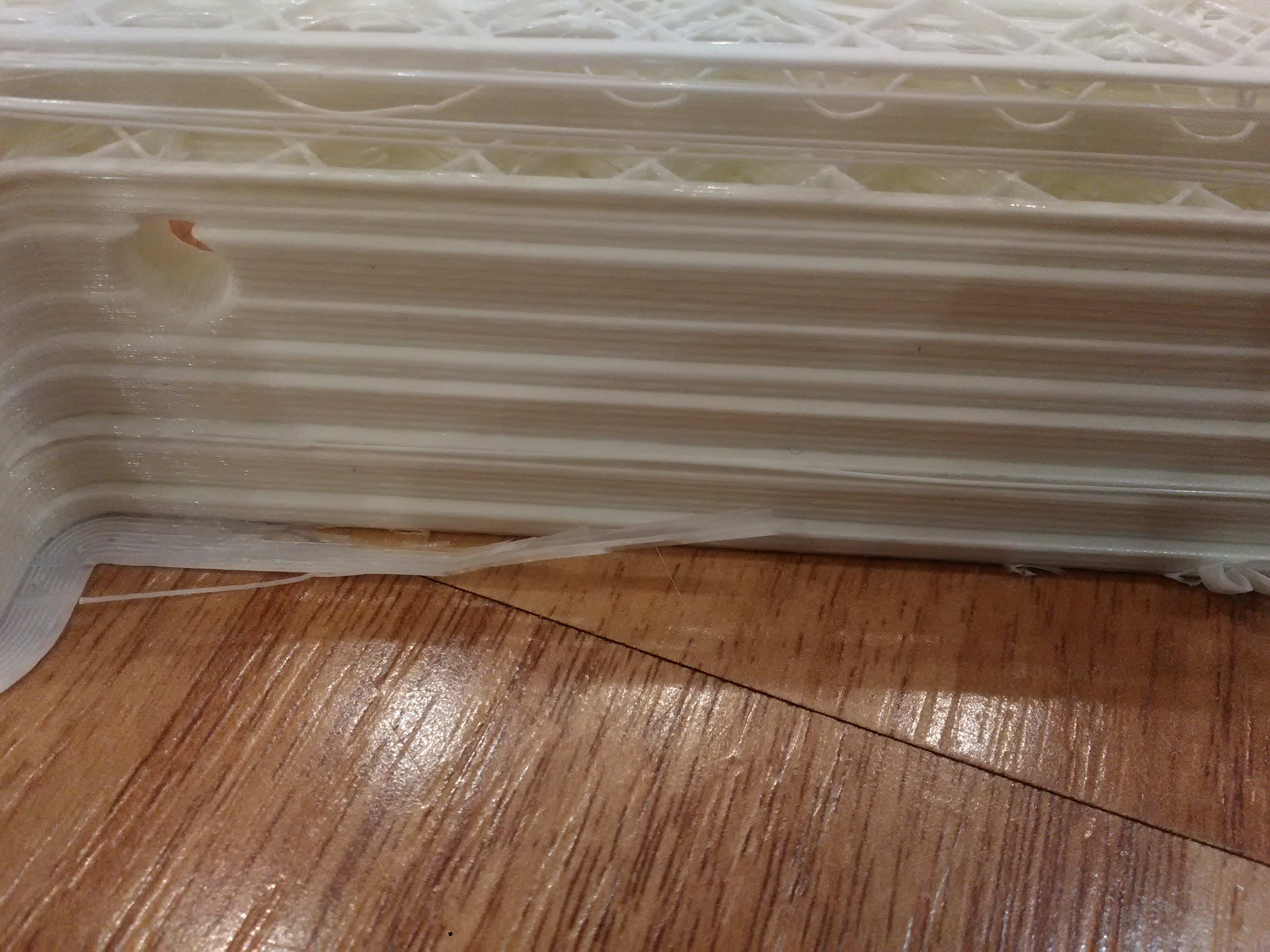

Сдвиг слоёв по оси y на 1 - 1.5 мм.
Ремни натянуты, шкив не прокручивается.
Слайсер cura, визуализатор g кода сдвигов не выевляет.
При повороте на бок сдвиги почти пропадают.
В чем может быть проблема?

Добавлено спустя 2 минуты 5 секунд:
Раньше такого не наблюдалось
Вложения
adast123

Сообщения: 25
Зарегистрирован: 04 ноя 2015, 19:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ADF » 11 сен 2016, 06:32

adast123 писал(а):Сдвиг слоёв по оси y на 1 - 1.5 мм.


Все винты крепления стола проверить, были похожие возвращающиеся люфты - т.е. когда слои сдвигает, но обратимо туда-сюда - из-за разболтаных или открутившихся крепежей там и сям.
Китайская прюша I3 кит (допилена в процессе), MK8, 0.4mm. Сожжено два БП, один нагреватель сопла.
ADF

Сообщения: 212
Зарегистрирован: 14 фев 2016, 22:13

Re: Новичкам. Задай вопрос - получи ответ

Сообщение kaucap » 11 сен 2016, 08:54

Vovich70 писал(а):
kaucap писал(а):всем привет, есть три вопроса, принтер prusa i3

Какой экструдер стоит,как охлаждение организовано?Подробнее надо описывать технику, ибо различных вариантов более чем дофига)

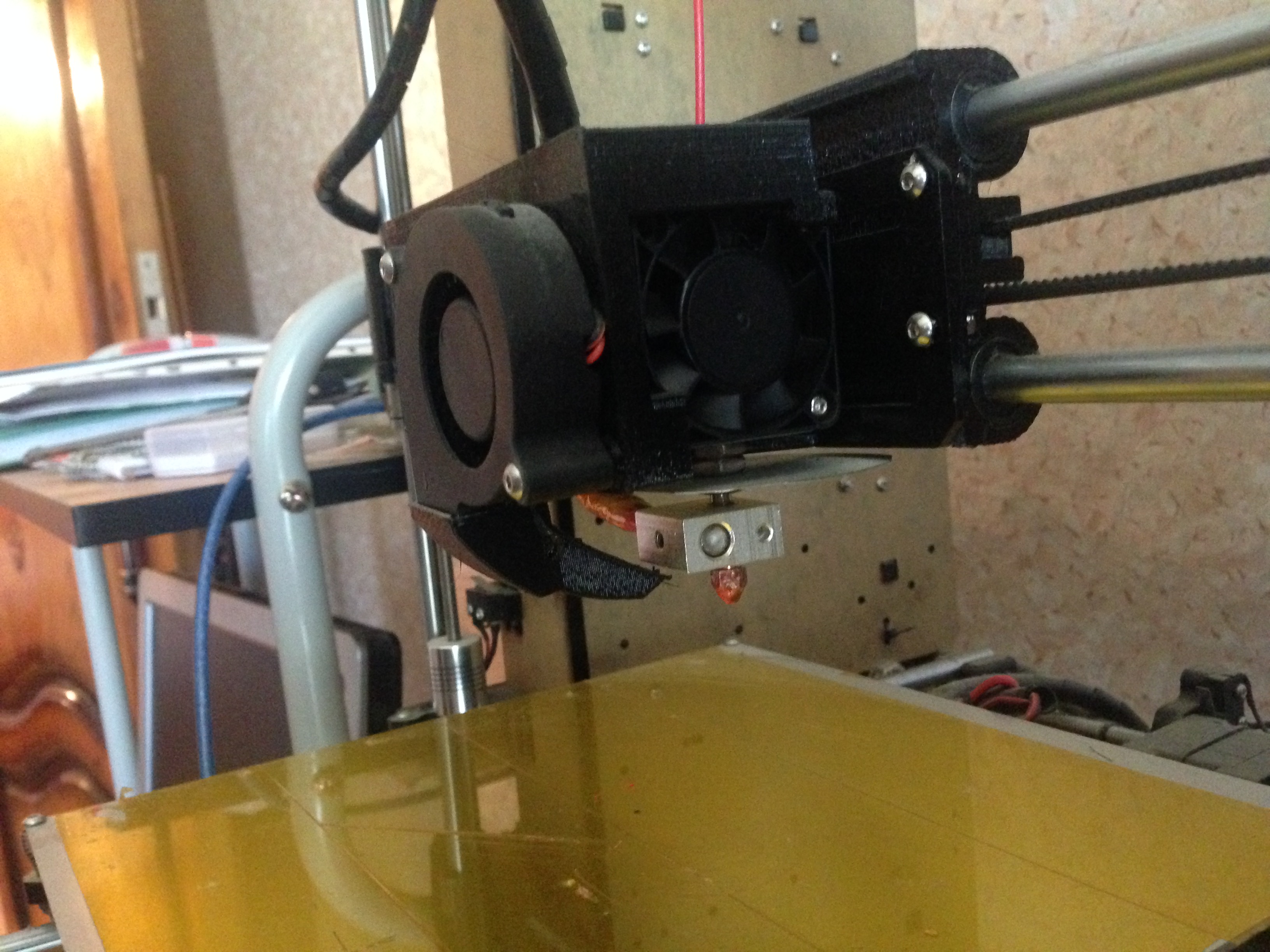

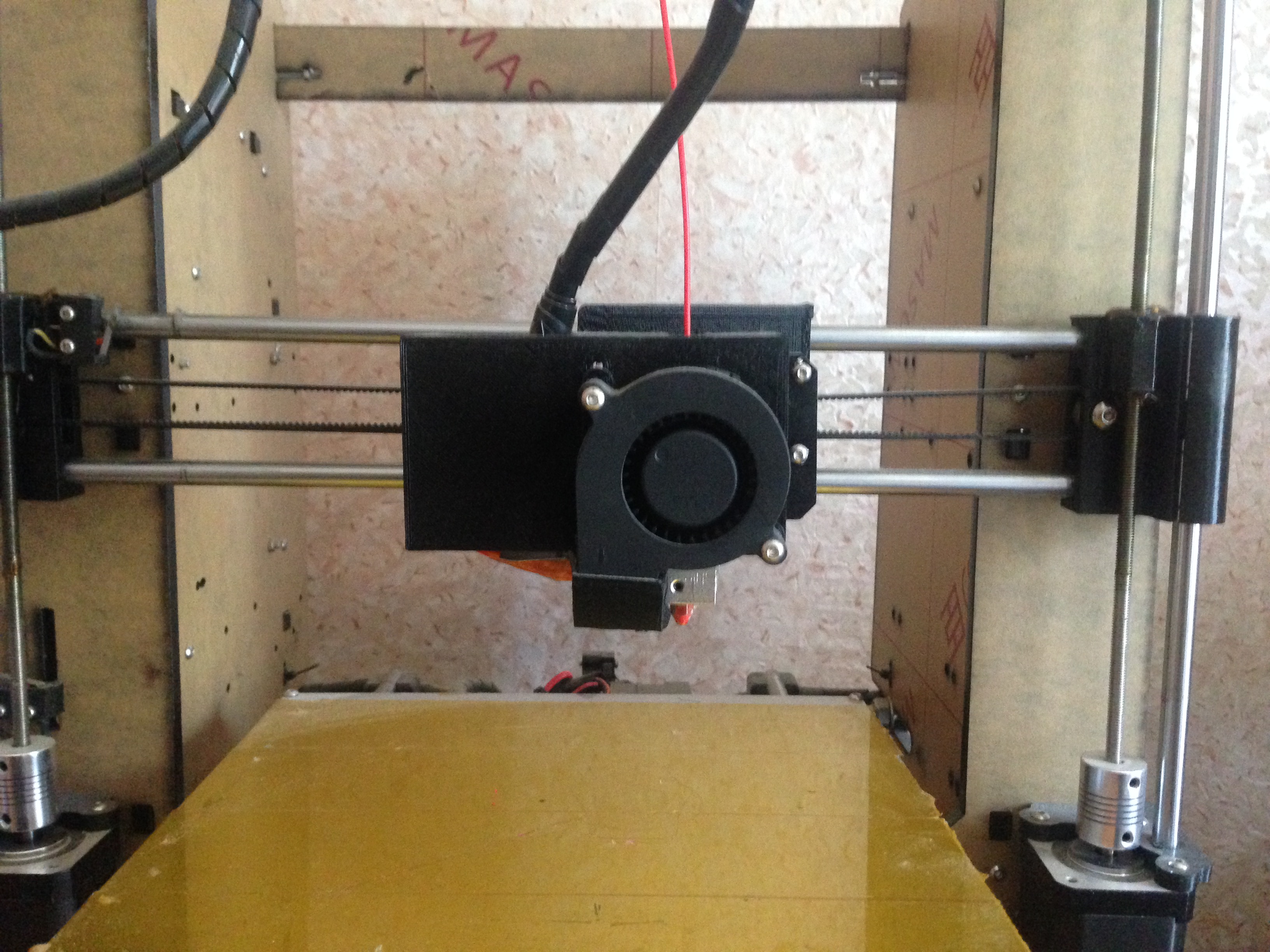

а как определить какой у меня экструдер и насчет охлаждения я тоже не в курсе, я чайник в этих делах)) прикрепил пару фоток экструдера, может это как-то поможет. Какие причины могут быть для этих проблем которые я перечислил, наиболее вероятные, на твой взгляд? Жду ответа, заранее благодарен

Добавлено спустя 43 секунды:
esisl писал(а):2kaucap
Может нагрева нет?

2Alex Post
Действительно монстроозус. Ну и не приятно, что надо допиливать слайсер, да и прошивку.

Нагрев есть, с этим проблем нету
Вложения
kaucap

Сообщения: 17
Зарегистрирован: 31 май 2015, 14:08

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 11 сен 2016, 21:27

да уж,стрёмно выглядит)Вентилятор работает?Что там вообще внутри?
Явно директ,но что за радиатор на хотэнде?Судя по описанию - пробка или недогрев.Ну или прижим плохой...Короче говоря,надо снимать голову и проверять на засоры.Если вставка тефлоновая в термобарьере, то смотреть её.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение adast123 » 11 сен 2016, 22:41

ADF писал(а):Все винты крепления стола проверить, были похожие возвращающиеся люфты - т.е. когда слои сдвигает, но обратимо туда-сюда - из-за разболтаных или открутившихся крепежей там и сям.

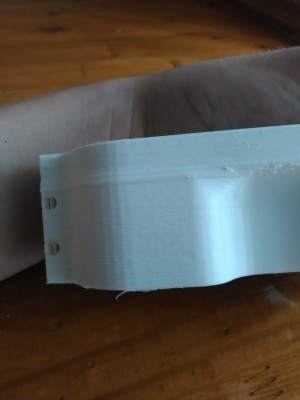

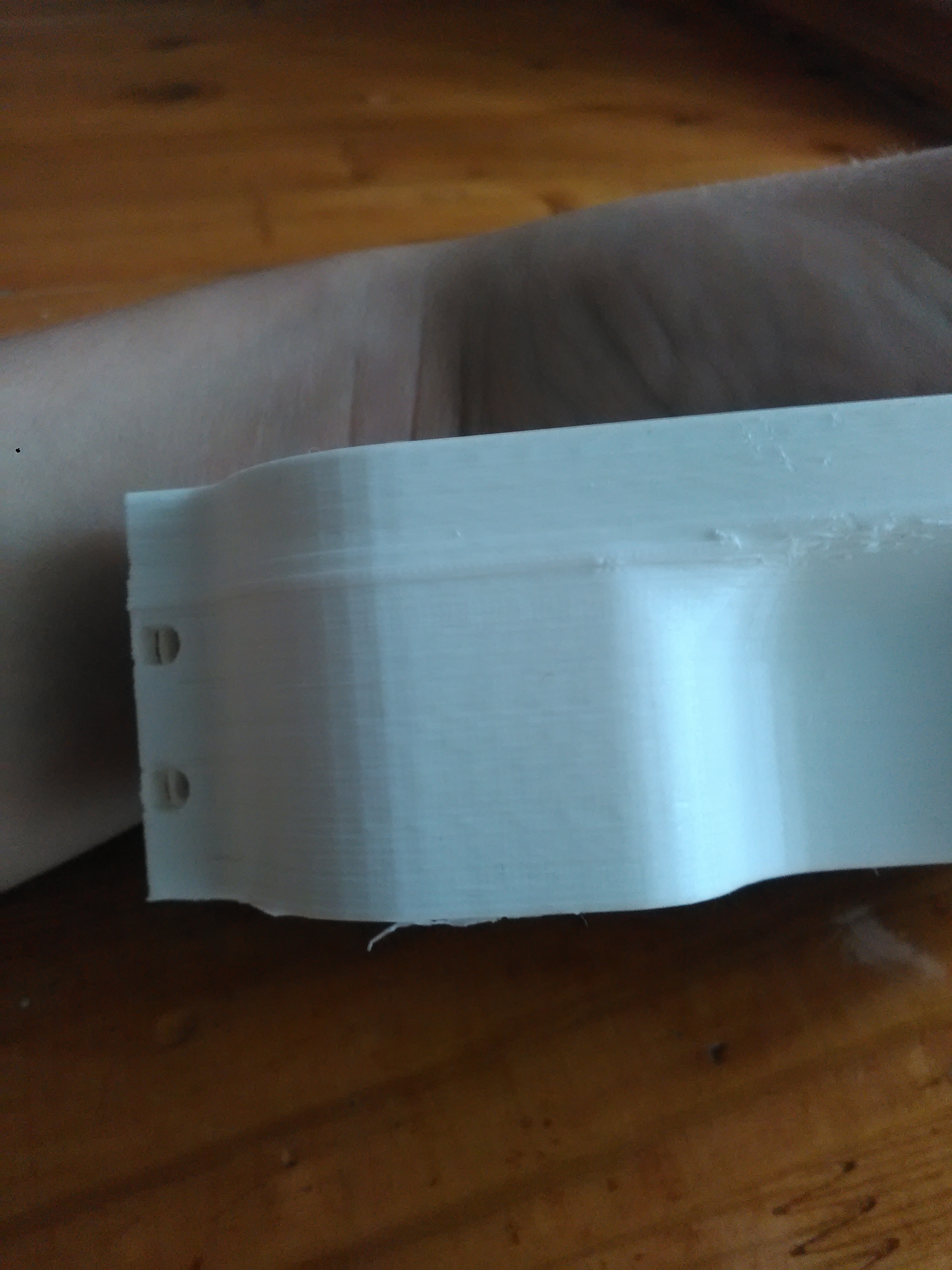

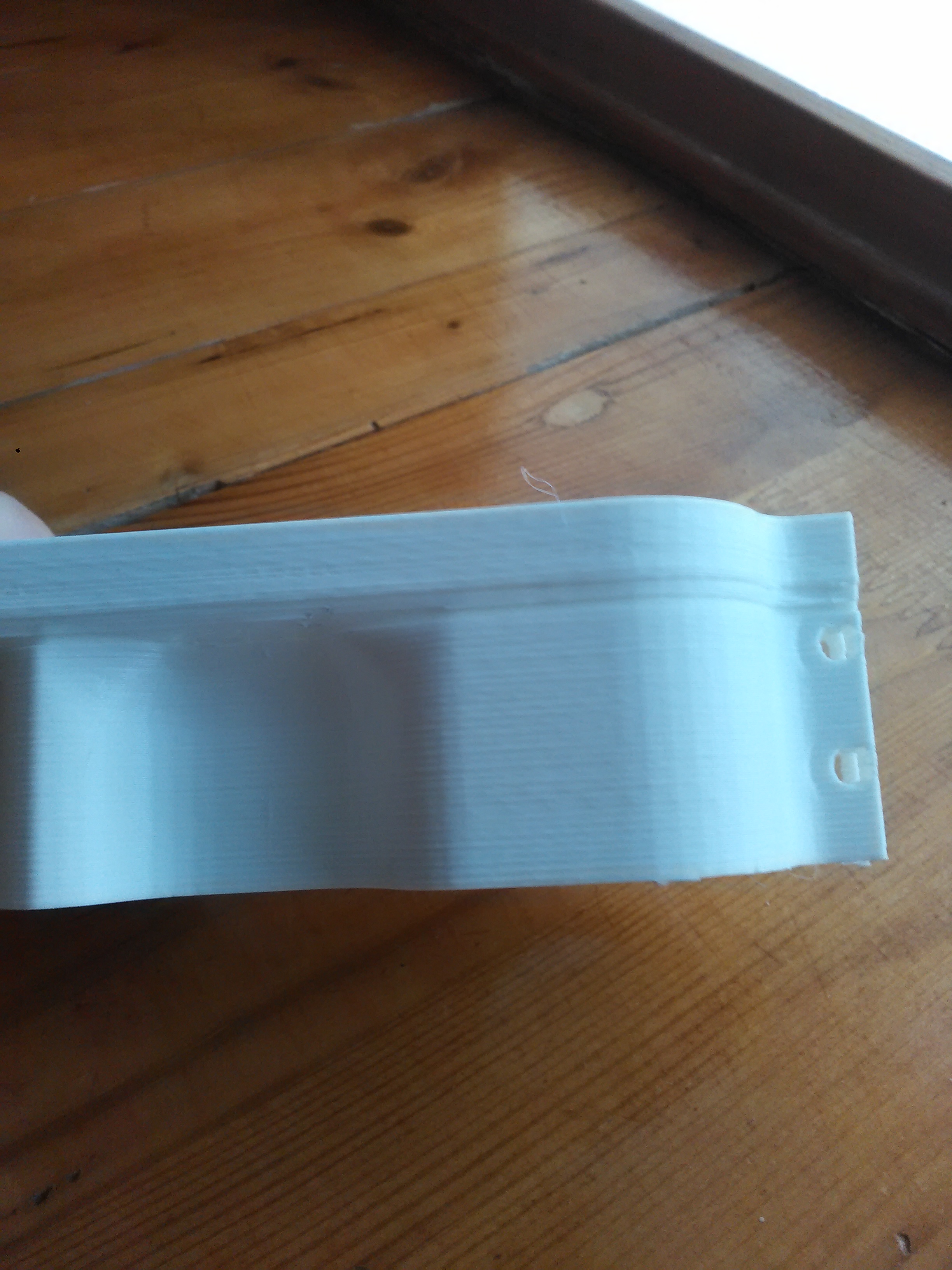

Рама стальная, все затянуто, ничего не люфтит. Печатаю от usb. Охлаждения электроники нет. Прикладывают фото этой же детали только она печаталась на другом боку. Почему то сдвигов гараздо меньше и они только вверху
В чем может быть проблема?
Вложения
adast123

Сообщения: 25
Зарегистрирован: 04 ноя 2015, 19:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение densan » 11 сен 2016, 22:45

Здравствуйте.
Достался "в наследство" дельта, куплен здесь https://www.aliexpress.com/snapshot/681 ... 9918446297
Есть люфты на каретках.
Каретки вот такие http://www.thingiverse.com/thing:1313632. По словам первого хозяина люфт проявился быстро.
Прошу совета: перепечатать каретку или есть смысл использовать каретки другого типа, например http://www.thingiverse.com/thing:1318312 или для v-slot алюминиевый профиль есть другие решения?
densan

Сообщения: 3
Зарегистрирован: 14 июл 2015, 13:08

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ADF » 12 сен 2016, 00:34

adast123 писал(а):Рама стальная, все затянуто, ничего не люфтит. ...
В чем может быть проблема?


Уж простите за занудство - но продолжаю настаивать, что где-то что-то люфтит, просто Вы не нашли, где и что именно.

Например - крепление стола к основанию стола (у вас кинематика вообще какая, i3 ? ). Там, где длиные винтики-ножки и пружинки. Эти черти могут давать люфт по той или иной оси - что стол можно в два устойчивых положения относительно основания сдёрнуть. Как раз величина люфта в районе 1-2 мм, если причина в этом.
Китайская прюша I3 кит (допилена в процессе), MK8, 0.4mm. Сожжено два БП, один нагреватель сопла.
ADF

Сообщения: 212
Зарегистрирован: 14 фев 2016, 22:13

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Papahen » 12 сен 2016, 00:43

Добрый день.
Помогите, пожалуйста, не знаю уже что где искать, что делаю не так - не могу понять.
Дано: есть самодельный принтер. Привод от ремня Т5, то есть шаг ремня 5 мм. Установлены джамперы. Привод перемещения по Х звездочкой 18 зубьев, по У - 12 зубьев. Значит на оборот двигателя - 3200 микрошагов. Перемещение, например по У на оборот двигателя 12*5 = 60 мм. Значит на мм - 3200/60=53,3333 шагов. Соответственно для Х - 35,5556 шагов/мм. В прошивку записываю:
#define DEFAULT_AXIS_STEPS_PER_UNIT {35.5556, 53.3333, 640, 97,28}
В результате перемещаю каретку от min к max (около 300 мм), а на дисплее кажет 86!
Причем принтер переделываю (раньше Х и У были на ШВП), считал по той же методе, перемещения были корректными, т. е. в прошивке кроме этой строки ничего не менял.
Звездочки не проворачиваются.
Какие могут быть причины?
Papahen

Сообщения: 23
Зарегистрирован: 06 фев 2015, 15:17

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 12 сен 2016, 09:02

adast123 писал(а):Рама стальная, все затянуто, ничего не люфтит. Печатаю от usb. Охлаждения электроники нет. Прикладывают фото этой же детали только она печаталась на другом боку. Почему то сдвигов гараздо меньше и они только вверху
В чем может быть проблема?

Как варианты:
1. Перегрев электроники (драйверов), отсюда пропуск шагов у двигателя.
2. Быстрые ускорения в прошивке поставлены или мало тока накручено на драйверы, отсюда пропуск шагов у двигателя.
3. Дефектный двигатель.
4. Возможно из-за печати по УСБ, пробуйте с карты печатать.
А что за принтер-то? Кинематика, электроника?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 12 сен 2016, 09:39

Papahen писал(а):Перемещение, например по У на оборот двигателя 12*5 = 60 мм. Значит на мм - 3200/60=53,3333 шагов.

Не вникал в расчеты, но ИМХО 6см на оборот двигателя очень дофига. Это получается три оборота от края до края.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Papahen » 12 сен 2016, 09:47

Alex Post писал(а):Не вникал в расчеты, но ИМХО 6см на оборот двигателя очень дофига. Это получается три оборота от края до края.

А что такое бсм?
Papahen

Сообщения: 23
Зарегистрирован: 06 фев 2015, 15:17
