Re: Принтер который строит AKlion *-)

Сообщение AKlion » 28 сен 2013, 01:37

Наконец то я вернулся к работе с принтером. Собрал всю механику и начал его запуск. Всё нормально двигается.

Но попал на неприятность, при подключении последющих оптических концевиков я помоему что то гдето немного сжог. Тоесть насколько я понимаю у одной платки оптического концевика было кз по питанияю и теперь плата при включнии от 12 вольт не работает. Светодиоды горят, индикатор горит но плата не работает.

При переключении питания на питание от усб плата грузится и конектится с компом и индикатор нормально грузится и показывает температуры.

Что и где я мог сжечь и как это починить?

Если есть ктонибудь кто очень хорошо разбирается стукните плизз в скайп AKlion

Добавлено спустя 1 час 41 минуту 3 секунды:

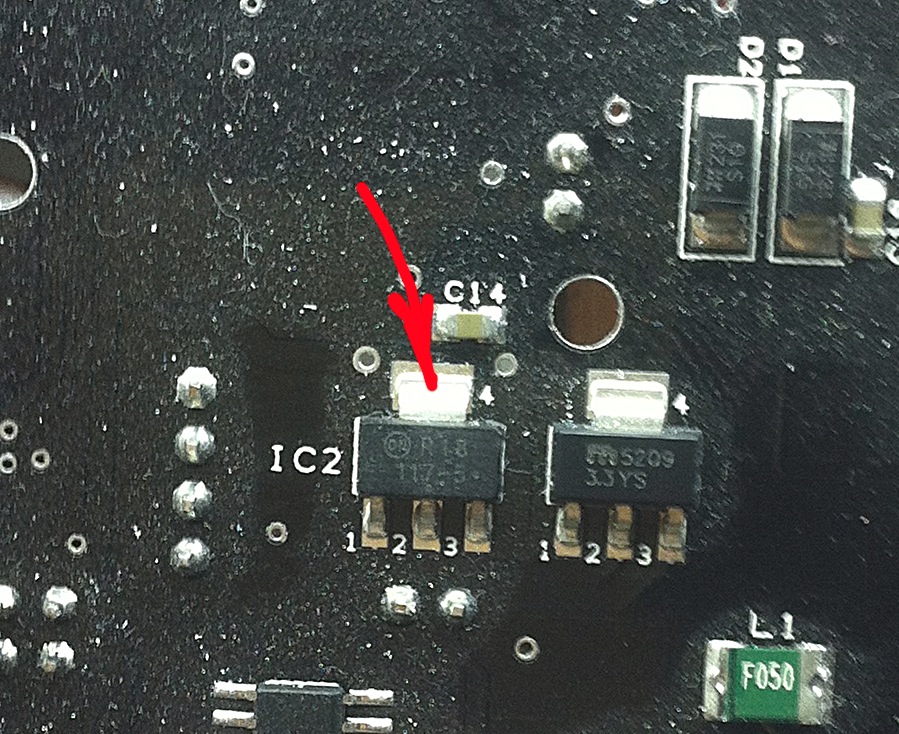

Может ли кто-нибудь посмотреть напряжение на стабилизаторе IC2 стоит с обратной стороны платы.

Добавлено спустя 18 минут 43 секунды:
нужны напряжения на ногах 1 2 3
Вложения
Снимок экрана 2013-09-28 в 1.09.27.jpg
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 28 сен 2013, 19:42

Починил платку, вылетел стабилизатор только
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 30 сен 2013, 13:12

После долгого застоя в работе над принтером я его всё-таки оживил. Возникла естественно куча вопросов.

Термистор на головке безбожно врёт, сначала температура была выше чем та что показывается, потом стала намного ниже. Может всё изза того что я термистор просто припаял. Или может всёже лучше поставить термопару?

До сих пор не могу понять как правильно настроить ток на драйверах двигателей. буду разбираться. Перечитал тут http://shop.robohobby.ru/robot_electron ... rent_limit, но не совсем понял как это правильно сделать. Может ли кто то разжевать этот вопрос?

Нигде не смог найти толкового описания слайсера Slic3r.app на русском языке. Да и вообще не могу понять какой слайсер лучше.

Не могу понять где и как настраивать подачу пластика и как правильно настраивать скорости и ускорения.

Каким должен быть зазор головки от печатного стола в нулях.

Какие драйвера лучше из этих? http://reprapworld.com/?products_details&products_id=35 http://reprapworld.com/?products_detail ... =1591_1643

Вот так это было в первый раз. Видео так и не удалось вставить нормаольно ;-(
http://www.youtube.com/watch?v=h5EGOAySp3s&feature
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение setar » 30 сен 2013, 22:41

лучше эти http://reprapworld.com/?products_detail ... =1591_1643

Добавлено спустя 1 минуту 49 секунд:
AKlion писал(а):Каким должен быть зазор головки от печатного стола в нулях.

в идеале ноль, реально настраивают чуть выше, чтобы листок бумаги в притирку входил

Добавлено спустя 1 минуту 11 секунд:
про калибровку тут forum107/topic13287.html
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 01 окт 2013, 07:44

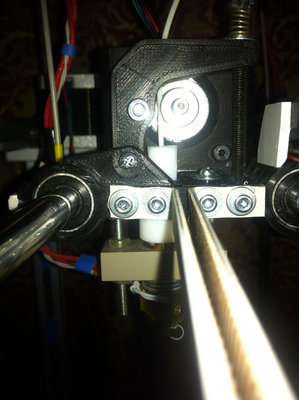

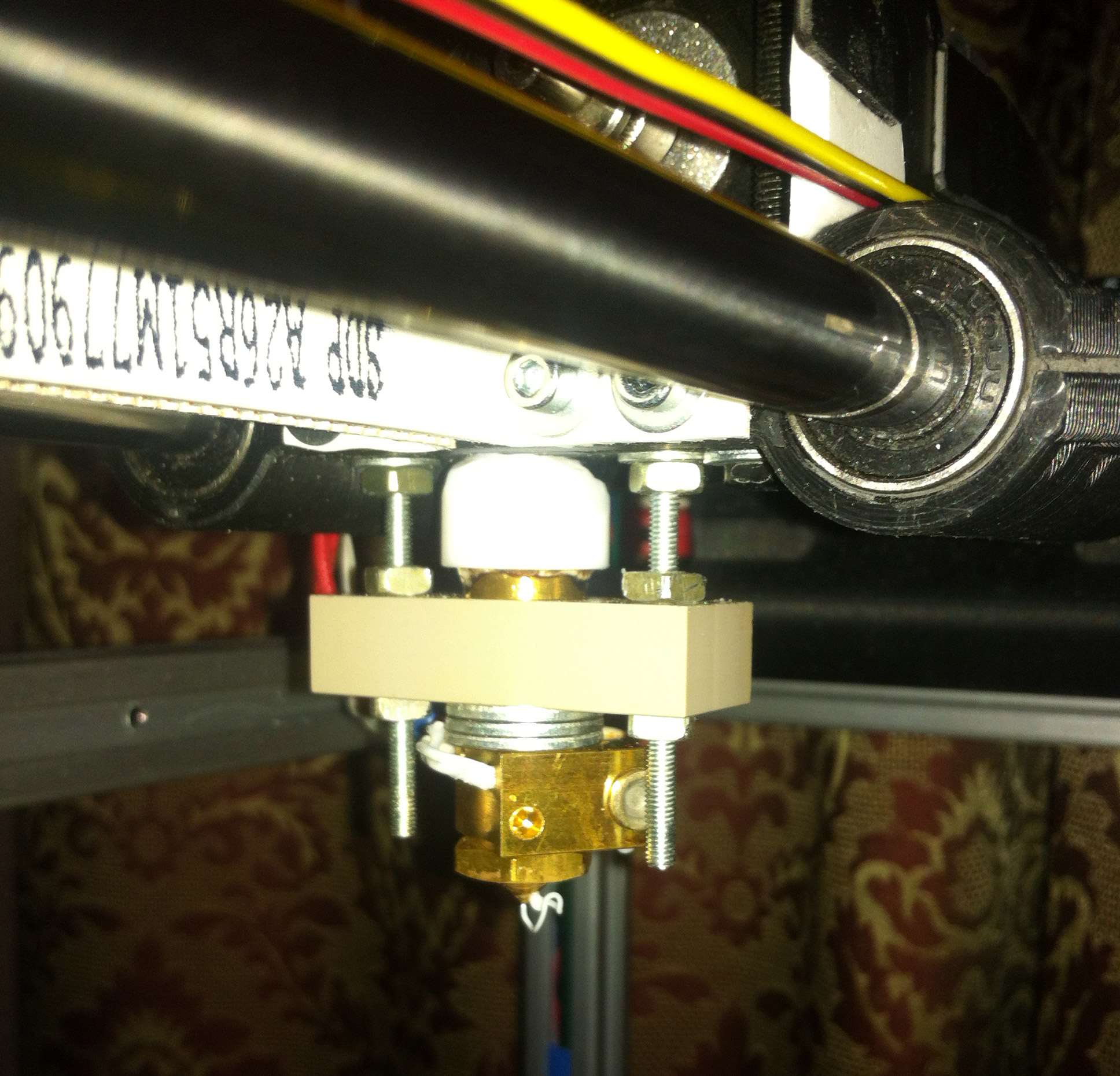

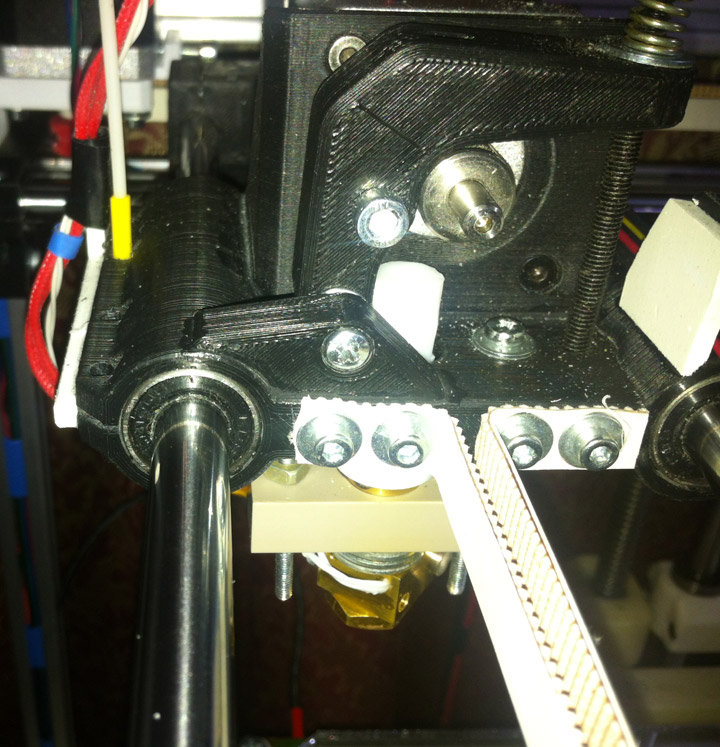

Вот так вот устроена моя голова, вроде бы всё сделано аккуратно и по уму. Но пруток совершенно непредсказуемо может завернутся в узел после прижимного ролика. В каком направлении копать, что может быть не так? Сам горячий конец с реправорлда.

Добавлено спустя 2 часа 52 минуты 57 секунд:
Отпечатал первые кубики. Фото и вопросы по кубикам завтра на свежую голову. А сегодня только 1 вопрос, как откалибровать термисторы чтобы правильную температуру показывали? Порылся в сети но нифига не понял ;-(
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение porex » 01 окт 2013, 11:43

AKlion писал(а):Вот так вот устроена моя голова, вроде бы всё сделано аккуратно и по уму. Но пруток совершенно непредсказуемо может завернутся в узел после прижимного ролика. В каком направлении копать, что может быть не так? Сам горячий конец с реправорлда.

Возможно забивается HotEnd или пробка поднимается высоко (пластик как я понимаю 1.75), деваться ему некуда, вот и гнется. Какой диаметр отверстия на входе в HotEnd?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Принтер который строит AKlion *-)

Сообщение setar » 01 окт 2013, 11:49

AKlion писал(а):Вот так вот устроена моя голова, вроде бы всё сделано аккуратно и по уму. Но пруток совершенно непредсказуемо может завернутся в узел после прижимного ролика. В каком направлении копать, что может быть не так?

не совсем по уму,

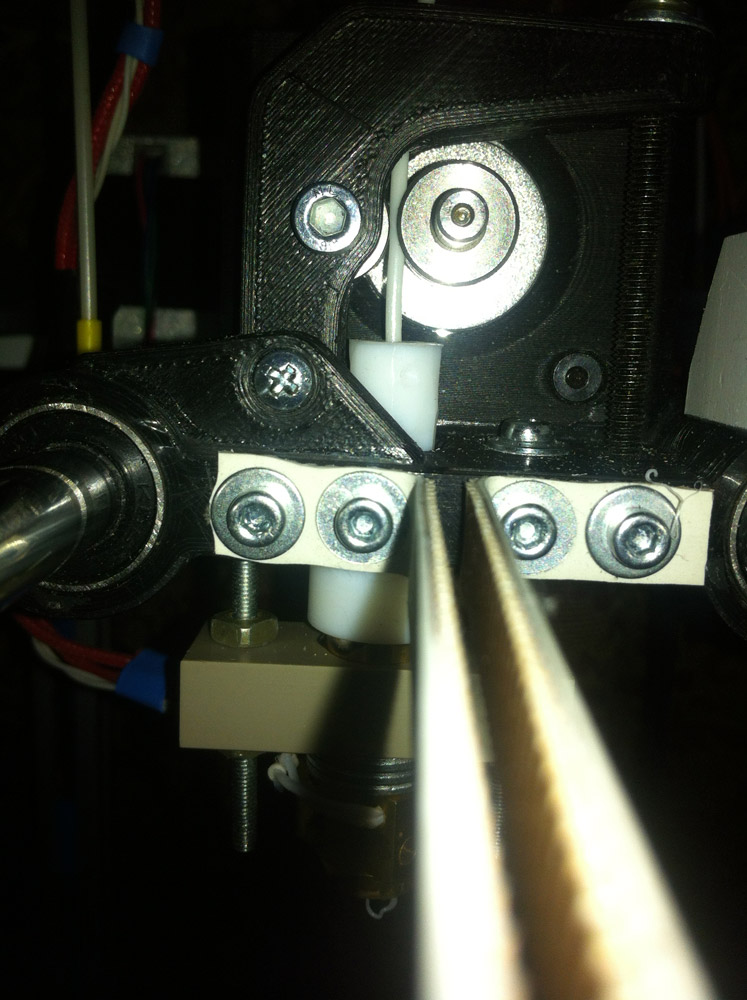

нужно чтобы пруток под нагрузкой не проходил без направляющих вообще.
у меня поднимается в этом месте фторопластовая трубочка-направляющая,
в других моделях экструдеров там идет отверстие организующее колодец прямо к горячей голове
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Принтер который строит AKlion *-)

Сообщение RoboHobbyRu » 01 окт 2013, 13:46

AKlion писал(а):До сих пор не могу понять как правильно настроить ток на драйверах двигателей. буду разбираться. Перечитал тут http://shop.robohobby.ru/robot_electron ... rent_limit, но не совсем понял как это правильно сделать. Может ли кто то разжевать этот вопрос?
AKlion, а какие у тебя двигатели (ток и сопротивление обмотки) и какие драйверы двигателя?

А то я отлистал несколько страниц и вижу на фото довольно крупные двигатели (вроде NEMA-23) и здоровые драйверы (или контроллеры) двигателей, но это похоже к кому-то другому проекту.
RoboHobbyRu

Сообщения: 203
Зарегистрирован: 04 май 2013, 10:35
Откуда: Тюмень

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 01 окт 2013, 17:48

Диаметр отверстия на входе в хотенд 1.85

Сетар покажи плизз как у тебя сделана направляющая трубочка фторопластовая

Двигатели куплены на реправорлде вот такие вот http://reprapworld.com/?products_details&products_id=94 контроллеры есть и те и другие.

Подскажите плизз как калибровать термисторы чтобы температуру правильную принтер показывал.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 01 окт 2013, 23:51

ОН всётаки печатает, и вполне приемлимо.



Не могу понять как правильно видео вставлять.
Последний раз редактировалось AKlion 02 окт 2013, 17:43, всего редактировалось 1 раз.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение IliaMoroz » 02 окт 2013, 04:57

AKlion писал(а):ОН всётаки печатает, и вполне приемлимо.

http://www.youtube.com/watch?v=bE5vjRfc ... e=youtu.be

Не могу понять как правильно видео вставлять.

Блеск!
Завораживает, особенно без звука. Особенно линейные подшипники качения!
Кстати. А что это у Вас за зеленый светодиодик на левой каретке Y?
По вставке видео:
Есть клавиша "youtube". Туда надо вставить не интернет адрес (между кавычек), а код видео на Youtube (bE5vjRfc7To).
Или в Google набираем "Как вставить видео с Youtobe". Надеюсь Вас там (YouTube) не забанили?
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Принтер который строит AKlion *-)

Сообщение RoboHobbyRu » 02 окт 2013, 07:40

AKlion писал(а):Двигатели куплены на реправорлде вот такие вот http://reprapworld.com/?products_details&products_id=94 контроллеры есть и те и другие..

Т.к. номинальный ток двигателя выше чем максимальный ток драйверов Pololu, то за максимальный ток берём ток драйверов.
Для A4988 - 2А, откуда Vref не более Imax / 2,5 = 0,8 В
Для DRV8825 - 2,2А, откуда Vref не более Imax / 2 = 1,1 В


Для обоих драйверов ток в полношаговом режиме равен 70% от уставки (ограничения тока), т.е. для описанного выше получим:
Для A4988 - 1,4А
Для DRV8825 - 1,54А

Т.е.
1) подаёшь питание на драйвер,
2) встаёшь вольтметром между общим проводом (GND) и переходным отверстием (помечено с обратной стороны платы белым колечком)
3) вращаешь подстроечный резистор, чтобы получить показание на вольтметре не более чем Vref расчитанного для конкретной платы.
RoboHobbyRu

Сообщения: 203
Зарегистрирован: 04 май 2013, 10:35
Откуда: Тюмень

Re: Принтер который строит AKlion *-)

Сообщение setar » 02 окт 2013, 13:59

AKlion писал(а):Сетар покажи плизз как у тебя сделана направляющая трубочка фторопластовая

да там показывать нечего.
трубка от входа горячего конца до выхода их валов подачи экструдера.
чем меньше пруток идет по воздуху без поддержки - тем лучше
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
