Принтер который строит AKlion *-)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 18 май 2013, 00:34

Включил плату от блока питания 12 вольт, нифига не работает, где какую перемычку ставить нужно?? Сергей подскажи где про эту плату ПОДРОБНО почитать можно. Тут http://www.reprap.org/wiki/Megatronics_2.0 вообще нислова про перемычки. И как разобраться с прошивкой и правильно проверить и настроить?

P/S ждал тя в скайпе так и не дождался. Если кто то хорошо знает эту плату поделитесь скайпом плизз есть куча вопросов.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение Vlad-I » 18 май 2013, 03:12

В файле http://reprapworld.com/mt/datasheet%20megatronicsv2.pdf (7я страница)

JP_5VUSB When jumpered powers the board from USB (5V) - эту убрать, если нужно питать от БП а не от компа

SRC12v Power the board from 12V1. WARNING: MAX 12V is accepted - а эту поставить, только питать тогда электронику от 24 вольта низя!

Прошивку я брал тоже с репрапворлд http://reprapworld.com/?software

Прошивается ардуиной, которая скачивается оттуда же
Vlad-I

Сообщения: 307
Зарегистрирован: 06 апр 2013, 01:14
Откуда: Мытищи-Королев

Re: Принтер который строит AKlion *-)

Сообщение IliaMoroz » 18 май 2013, 05:27

Вот так шлешь ему PDFки, а он их даже не читает... Позор на мою седую голову. :)
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 18 май 2013, 17:23

IliaMoroz писал(а):Вот так шлешь ему PDFки, а он их даже не читает... Позор на мою седую голову. :)


Что то я где то как то скорее всего пропустил.

ушол читать пдфку.

Добавлено спустя 25 минут 59 секунд:
По моему нужно написать пошаговую инструкцию запуска и натройки. Сделаю как запущу принтер.

Добавлено спустя 1 минуту 33 секунды:
включил от 12 вольт и все светодиоды, включая монитор, начали мигать достаточно быстро. Тоесть дважды мигает сний светодиод на плате, потом все светодиоды начинают часто мигать.

Добавлено спустя 22 минуты 19 секунд:
то то у меня помоему нетак с мониторчиком, так как при его отключении всё ок, светодиоды не бесятся.

Добавлено спустя 29 минут 29 секунд:
Даа думаю нужно было сразу заказать родной с реправорлда, что я и сделал сейчас. Пока буду делать тумбу и собирать остальные потрохи.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение setar » 18 май 2013, 23:06

LCD все одинаковы, просто поддержки в дефолтной прошивке вероятно нет
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 18 май 2013, 23:40

Как узнать есть или нету? Как вообще разобраться с прошивкой и разобраться что к чему? Информации чуть больше нуля. Если бы на воруме про перемычку не подсказали то по описанию в даташите вообще ничего бы не понял.

Помогите понаходить всю необходимую инфу, я её систематизирую поперевожу и сложу в 1 место.

Добавлено спустя 13 минут 7 секунд:
вотть, центральная катушка это та с которой сейчас работаем.
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение Alexondr » 11 июн 2013, 07:12

Думаю тоже попробовать сделать cnc станочек. В этой связи вопрос, - перечень закупаемых материалов под cnc можете выложить? Что такое в желтой коробочке на рисунке на прошлой странице? Спасибо.
Alexondr

Сообщения: 26
Зарегистрирован: 02 мар 2013, 15:36

Re: Принтер который строит AKlion *-)

Сообщение IliaMoroz » 11 июн 2013, 07:28

AKlion писал(а):Как узнать есть или нету? Как вообще разобраться с прошивкой и разобраться что к чему? Информации чуть больше нуля. Если бы на воруме про перемычку не подсказали то по описанию в даташите вообще ничего бы не понял.

Помогите понаходить всю необходимую инфу, я её систематизирую поперевожу и сложу в 1 место.

Ну не обязательно "Нет". Может быть просто "Закоментировано". Надо снять //. Вы спрашивайте, а то не известно чем помогать?
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Принтер который строит AKlion *-)

Сообщение Evgeny » 11 июн 2013, 21:51

AKlion писал(а):Посеял гдето парочку термисторов http://reprapworld.com/?products_detail ... =1616_1652 так и не смог найти. Можно ли такое купить в России и как оно называется.

Шаг за шагом пытаюсь оживить принтер. Нужно разбиратся с прошивкой, но как это делать я просто е знаю ;-(

привет
там же есть термопары и холодные концы к ним
http://reprapworld.com/?products_detail ... =1616_1652
http://reprapworld.com/?products_detail ... =1616_1652

- я поставил на стол и на экструдер - работает все прекрасно и не надо задумываться о том что оно врет
Evgeny
Evgeny

Сообщения: 133
Зарегистрирован: 08 фев 2005, 15:48
Откуда: СПб

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 21 июн 2013, 18:38

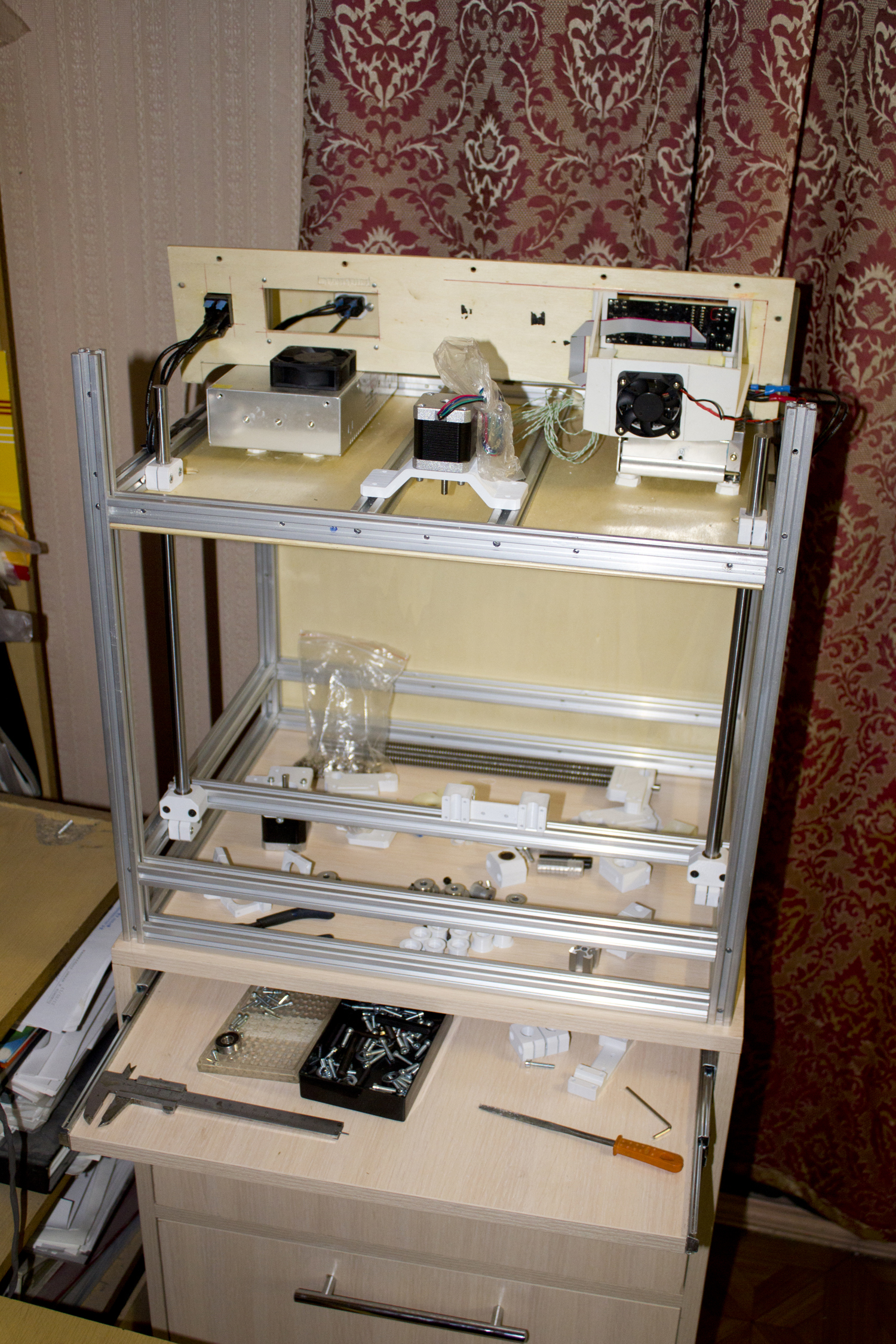

Как то вот так вот на сегодня.
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 22 июн 2013, 00:35

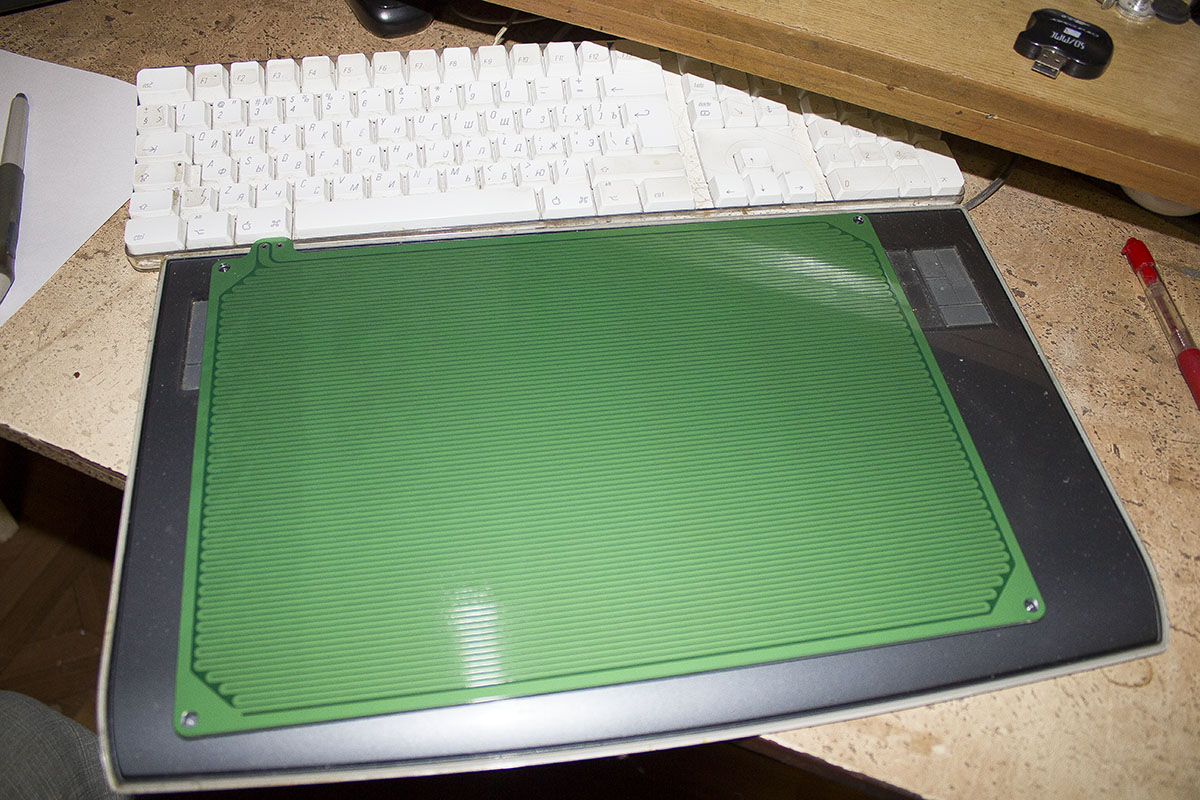

Приехал столик
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение faeton13 » 22 июн 2013, 16:51

хороший планшетик )
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 22 июн 2013, 21:31

Эти гады сделали таки металлизацию, хотя я неоднократно указывал что этого делать не нужно!!! И в результате сопростивление платы ниже расчётного.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение IliaMoroz » 22 июн 2013, 21:41

350х350 печатная область? Неплохой подход.
Завидую...
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 22 июн 2013, 21:56

300Х200 мне нужен был такой. Больше не нужно.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей
