Принтер который строит AKlion *-)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Принтер который строит AKlion *-)

Сообщение IliaMoroz » 15 май 2013, 19:23

Вы его забили? :)
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 16 май 2013, 04:46

IliaMoroz писал(а):Вы его забили? :)


А их подавил знаниями. Вобщем всё работает и я неспешно продолжаю собирать принтер.

Добавлено спустя 48 минут 11 секунд:

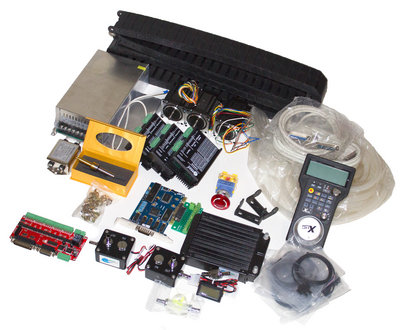

На днях приходил почтальон Печкин.
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 16 май 2013, 22:15

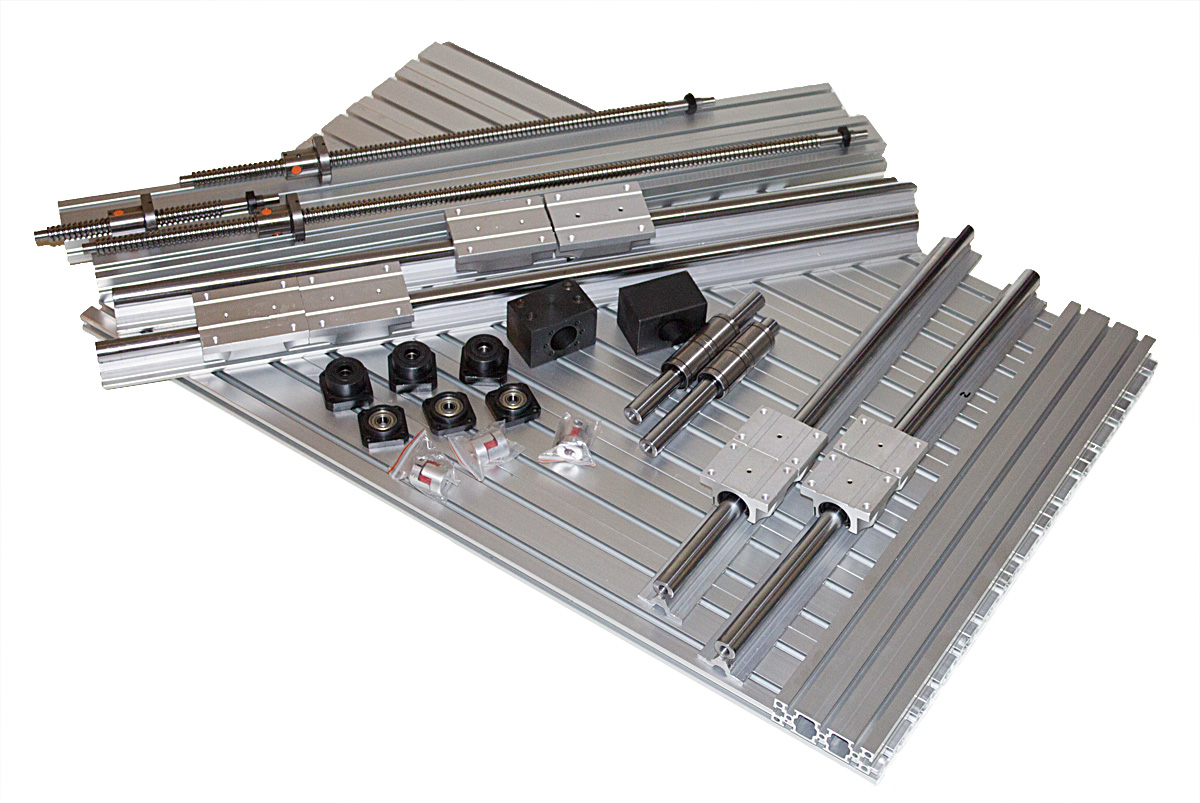

Опять почтальон Печкин побывал в гостях.
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение setar » 16 май 2013, 23:21

богато...
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 17 май 2013, 01:52

Посеял гдето парочку термисторов http://reprapworld.com/?products_detail ... =1616_1652 так и не смог найти. Можно ли такое купить в России и как оно называется.

Шаг за шагом пытаюсь оживить принтер. Нужно разбиратся с прошивкой, но как это делать я просто е знаю ;-(
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение Michael_K » 17 май 2013, 03:13

Производитель EPCOS.

Называется B575xxG104y или как-то так.
Вместо xx - могут быть варианты - там несколько серий - этот скорее всего 50, G - это стеклянный корпус - для температур до 300 градусов, 104 - сто килоом, на конце может быть буква погрешности сопротивления (F - это 1%, остальные хуже)

На складах вряд ли держат, а те, кто по каталогам работают - привезут за пару недель. Красная цена здесь - рублей 150 плюс-минус километр.

Добавлено спустя 23 секунды:
http://www.epcos.com/inf/50/db/ntc_13/N ... _G1550.pdf
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 17 май 2013, 15:36

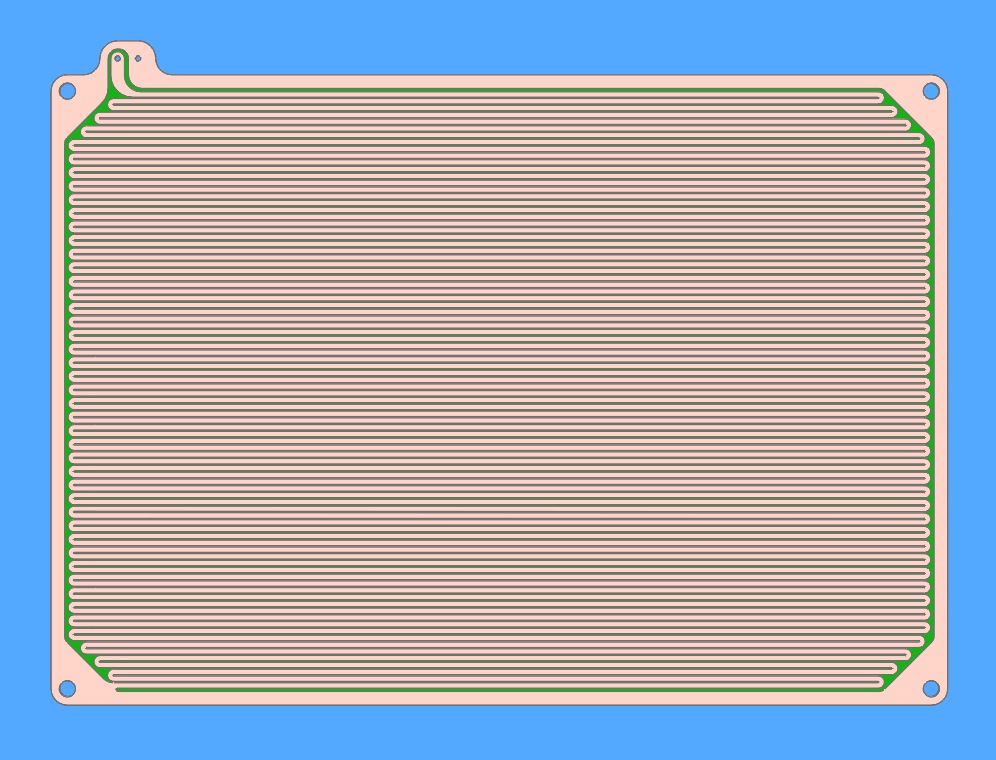

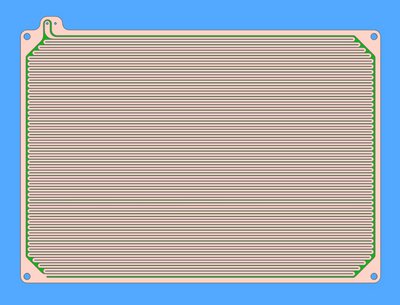

Неспешно заказываю на Резоните столик рассчитанный на 24 вольта. Желающие могут присоединится к заказу.

Размер столика 330Х230 мм. Делатся будет из 3мм стеклотекстолита, двухсторонняя плата с термостойкой маской. Цена от 3000 руб за штуку и ниже в зависимости от колличества желающих.
Вложения
Снимок экрана 2013-05-17 в 15.33.43.jpg
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение Michael_K » 17 май 2013, 16:41

На сколько ампер рассчитан?
Где (если предусмотрен) датчик температуры?
Обратная сторона вся медная? Дырки металлизированные?

Может быть имеет смысл крепить как-то.... в одной точке что-ли, а остальные просто прижать клипсами-пружинами (если все четыре угла жестко зафиксировать, то при нагреве ее будет выгибать).

И еще... я бы насыпал металлизированных дырок по периметру. Ну... это так... опционально :)
И... так ли необходимо заказывать фрезеровку?
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 17 май 2013, 19:16

Рассчитан на 250 ват примерно.

Датчик температуры будет ставится снизу между пластиной и термоизоляцией

Нагреватель двухсторонний, тоесть обе стороны одинаковые и обе греют чтобы при нагреве не выгибало

Крепится будет на винтах с пружинами, опять же чтобы не выгибало при нагреве. Посчитал от скуки.

Метализированных отверстий не будет, во первых это очень удешевляет плату, во вторых при метализации увеличивается толщина меди и неравномерно.

Платы более 2 мм обычно все фрезеруют по контуру.

Жду до понедельника, если найдутся желающие то оперативно всё решим, если нет то закажу только себе.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение setar » 17 май 2013, 20:07

вряд ли желающие на нестандартный размер найдутся.
может есть смысл с одной стороны сделать нагрев продольным а с другой поперечным ?

Добавлено спустя 1 минуту 33 секунды:
делай плату отрезную, мини-матами размером кратным стандартному 214мм и твоему
тогда может еще желающие найдутся
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 17 май 2013, 21:32

Если сделать с одной стороны вдоль с другой поперёк то её вести начнёт. С миниматами будет узкие очень дорожки и это не имеет смысла.

Добавлено спустя 23 секунды:
И ваще пора переходить на большие размеры печати.

Добавлено спустя 9 минут 46 секунд:
Сижу тумбочку рисую и вдруг пришла мысль, зачем катушку с пластиком сзади ставить, можно же снизу в тумбе разместить.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение setar » 17 май 2013, 21:40

лучше сверху.
я тоже тумбочку моделирую, натуральную такую, стандартных кухонных типоразмеров шириной 600 мм высотой 720мм
с площадью печати 300x400
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Принтер который строит AKlion *-)

Сообщение Piranha » 17 май 2013, 21:44

AKlion писал(а):На днях приходил почтальон Печкин.


А принтер то тут причем, детальки то явно под роутер;)
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 17 май 2013, 21:57

Piranha писал(а):
AKlion писал(а):На днях приходил почтальон Печкин.


А принтер то тут причем, детальки то явно под роутер;)


Станочек фрезерный это параллельный проектик.

Добавлено спустя 42 секунды:
setar писал(а):лучше сверху.
я тоже тумбочку моделирую, натуральную такую, стандартных кухонных типоразмеров шириной 600 мм высотой 720мм
с площадью печати 300x400


как так сверху? зачем сверху?
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение setar » 17 май 2013, 23:16

в принципе вообще без разницы при наличии фторопласт трубки для подачи
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
