Переработка пластика. Производство нити

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Переработка пластика. Производство нити

Сообщение om2804 » 02 фев 2013, 05:56

Переработка пластикового мусора
Поиск новых материалов для печати
Производство нити из гранул

Ссылки
Экструдер для HDPE | Lyman Extruder | Filastruder | FilaMaker | FilaFab | ExtrusionBot | STRUdittle | Экструдер с cyber-place.ru
Perpetual Plastic Project | О рецикле на reprap.org | X3der | MO.RE.SYS. 3D (YALFE 3)


Литература по переработке полимеров
Мантиа - Втор. переработка полимеров.djvu
Мантиа - Втор. переработка полимеров
(7.78 МиБ) Скачиваний: 4158
Последний раз редактировалось om2804 10 июн 2013, 00:22, всего редактировалось 11 раз(а).
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение SDimok » 01 дек 2013, 13:49

Жаль

Добавлено спустя 19 минут 45 секунд:
Может лепесток, копая под собой, создает разряжение, а поток гранул, идущий сзади, попадает в это разряжения(осыпается в яму, выкопанную лепестком).
Попробуйте все-таки с простой шайбой.
Плюс еще лепесток накрывает канавку, в которую гранулы могли бы попасть сверху.

PS: И еще: шнек, если отсутствует трение об стены цилиндра, не будет работать, у или плохо будет работать.
Он будет просто перемешивать гранулы. Именно поэтому в зоне загрузке на цилиндре делают проточки.
А в этой системе зона загрузки - простая емкость. Именно поэтому Лиман и ставит груз - увеличить трение.
Лепесток же, разрыхляя, видимо уменьшает трение.
Об этом можно только догадываться.

В системе с двумя шнеками, это трение не нужно. Два шнека сами толкают груз. Может подумаем как соорудить?
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Переработка пластика. Производство нити

Сообщение Дмитрий Г » 01 дек 2013, 14:20

SDimok писал(а):Жаль

Добавлено спустя 19 минут 45 секунд:
Может лепесток, копая под собой, создает разряжение, а поток гранул, идущий сзади, попадает в это разряжения(осыпается в яму, выкопанную лепестком).
Попробуйте все-таки с простой шайбой.
Плюс еще лепесток накрывает канавку, в которую гранулы могли бы попасть сверху.

PS: И еще: шнек, если отсутствует трение об стены цилиндра, не будет работать, у или плохо будет работать.
Он будет просто перемешивать гранулы. Именно поэтому в зоне загрузке на цилиндре делают проточки.
А в этой системе зона загрузки - простая емкость. Именно поэтому Лиман и ставит груз - увеличить трение.
Лепесток же, разрыхляя, видимо уменьшает трение.
Об этом можно только догадываться.

В системе с двумя шнеками, это трение не нужно. Два шнека сами толкают груз. Может подумаем как соорудить?


Зачем? Уже всё придумано, всё нормально работает, люди пользуются... Прочитайте всю ветку.
Solidoodle 2
Delta DIY - 10% completed, please wait...
Filastruder - 25% completed, please wait... paused
Дмитрий Г

Сообщения: 110
Зарегистрирован: 14 ноя 2013, 05:38
Откуда: KZ
прог. языки: Java-падаван

Re: Переработка пластика. Производство нити

Сообщение Дмитрий Г » 01 дек 2013, 15:53

Роберт писал(а):отоварился
Изображение Изображение


Это от чего такое счастье? какие характеристики?
Solidoodle 2
Delta DIY - 10% completed, please wait...
Filastruder - 25% completed, please wait... paused
Дмитрий Г

Сообщения: 110
Зарегистрирован: 14 ноя 2013, 05:38
Откуда: KZ
прог. языки: Java-падаван

Re: Переработка пластика. Производство нити

Сообщение om2804 » 01 дек 2013, 16:33

ну да, хороший мотор-редуктор(с подходящими характеристиками) на 12 вольт стоит около 10 тыс руб.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение om2804 » 01 дек 2013, 16:39

Стачивать под конус ничего не надо. Становится только хуже. Я пробовал стачивать. Гранулы просто забивает в это конусное углубление и шнек стопорит практически намертво.
Лучше сделать как у Лимана было в первый версиях, НО поставить ДОЗАТОР. Т.е. гранулы должны засыпаться небольшими партиями. Дозатор необходим, чтобы не было перегрузки области загрузки, чтоб гранул засыпалось ровно столько сколько может протолкнуть шнек.
Поэтому перемодельте и перепечатайте бункер и соорудите дозатор и будет вам счастье
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение om2804 » 01 дек 2013, 16:46

Без дозатора будет клинить
Можно посмотреть как это сделано в зерновом экструдере. Там делали дозатор
http://fermer.ru/forum/samodelnaya-selskokhozy-5
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение Дмитрий Г » 01 дек 2013, 16:49

Роберт писал(а):если честно не знаю от чего,но Bosch, понравилась скорость хода и момент на 12вольтах, не смог на рынке N1 трубным ключем остановить его, проворачивались руки, конечно я не со всей мочи, иначе мог запороть вал..имхо от чего такой он взялся... если кто признает его плиз скажите так как реально интересный редуктор с двиглом.
Характеристики надо выводить, пока черный, тяжелый кот с мощными когтями 90-х:)

мать мою...нашел и вспомнил анекдот про телеграмму "Изя все! Оой" http://www.autoteile-direkt24.de/shop/a ... otor+BOSCH
http://www.port3.ru/search/BOSCH/0390117002
я взял его за 25$ огого:))))
Кажется он водится в машине Модель (Гольф 1K1)


За 25$ :good:
Где б такой же найти по дешёвке, с разборок поспрашивать...
Как раз сам ищу движок, но мне и послабее подойдёт т.к диаметр меньше. Решил поэкспериментировать, сверло 9мм, имхо прогреваться быстрее будет, придётся обороты поднять.
Есть правда шаговик болгарский от 5ти дюймовых флопов, правда с ним мороки много.
Solidoodle 2
Delta DIY - 10% completed, please wait...
Filastruder - 25% completed, please wait... paused
Дмитрий Г

Сообщения: 110
Зарегистрирован: 14 ноя 2013, 05:38
Откуда: KZ
прог. языки: Java-падаван

Re: Переработка пластика. Производство нити

Сообщение om2804 » 01 дек 2013, 17:28

выкладывайте, на то и тема

Добавлено спустя 16 минут 6 секунд:

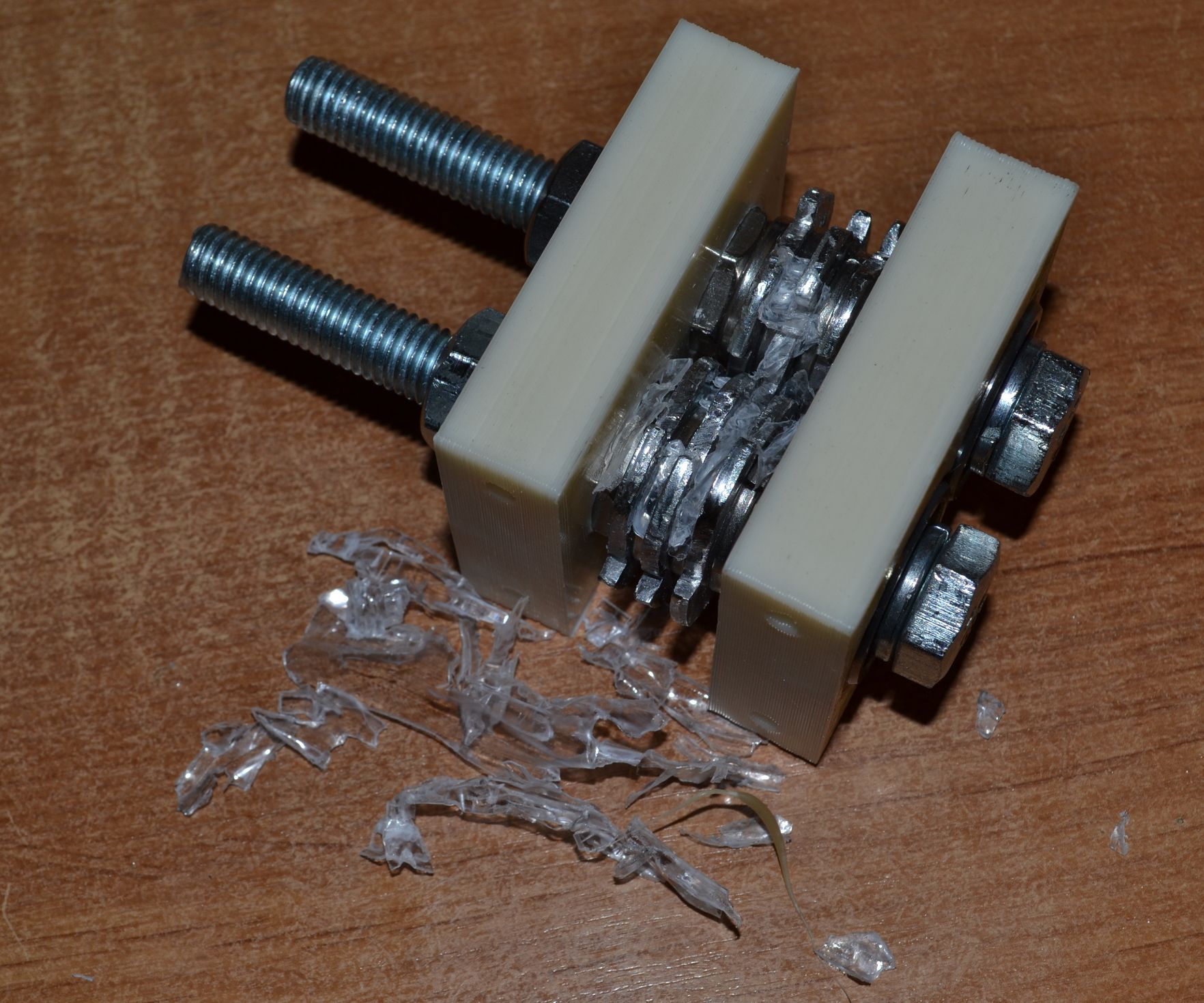

по конструкции шредера как у FilaMaker'а. Поэкспериментировал...
Повторять не стоит. Не режет а пережёвывает. Пластик (если он мягкий) наматывает на вал. Выплёвывает большие пережёванные куски. Застревает между зубьев


PS: боковины отпечатаны своим филаментом
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение SDimok » 01 дек 2013, 17:54

om2804 писал(а):по конструкции шредера как у FilaMaker'а. Поэкспериментировал...
Повторять не стоит. Не режет а пережёвывает. Пластик (если он мягкий) наматывает на вал. Выплёвывает большие пережёванные куски. Застревает между зубьев


Какой же тогда делать то?
Этот казался эффективным
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Переработка пластика. Производство нити

Сообщение om2804 » 02 дек 2013, 03:07

Роберт писал(а):С разрешения хозяина темы om2804

:D ну это ты загнул
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение SDimok » 02 дек 2013, 09:44

Нашел на работе вот такие движки с редукторами
Паспорт по ссылке http://el-moto.ru/index/0-227
Коэффициенты редукции, а соответственно и обороты
разные.
У этого 24 об в минуту.
Возбуждающая обмотка 127 в, управляющая 12 в.
При работе, остановить трудно, но с пассатижами вроде как
останавливается.
Кто-нибудь сталкивался с такими двигателями?
Пойдет он на экструдер?
Смущает момент 0,16 N·m
Вложения
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Переработка пластика. Производство нити

Сообщение казах » 02 дек 2013, 10:15

SDimok писал(а):Смущает момент 0,16 N·m

И правильно смущает, слабый он для экструдера.
казах

Сообщения: 61
Зарегистрирован: 29 окт 2013, 18:38

Re: Переработка пластика. Производство нити

Сообщение казах » 02 дек 2013, 13:50

Роберт писал(а):Обычная РД-шка, им мы елочки крутили во время

У меня на производстве такие движки крутили бумажки на Диск-250 :)
казах

Сообщения: 61
Зарегистрирован: 29 окт 2013, 18:38

Re: Переработка пластика. Производство нити

Сообщение SDimok » 02 дек 2013, 15:31

Обычная РД-шка, им мы елочки крутили во время "куммунизма" очень медлено :)
Слаб он Дмитрий
Ох какой я древний динозавр епрст :)

У нас до сих пор пашут :)
На регистраторах.

Добавлено спустя 10 минут 40 секунд:
Роберт писал(а):Ох какой я древний динозавр епрст :)

Я наверное не такой древний, хотя спектрум себе собирал сам :)
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Переработка пластика. Производство нити

Сообщение michael_s » 03 дек 2013, 19:50

каким образом сделали паузу ?
michael_s

Сообщения: 87
Зарегистрирован: 15 янв 2009, 21:46
Откуда: Дубна
Skype: michael.slobodskih
ФИО: Михаил Слободских
