Переработка пластика. Производство нити

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Переработка пластика. Производство нити

Сообщение om2804 » 02 фев 2013, 05:56

Переработка пластикового мусора
Поиск новых материалов для печати
Производство нити из гранул

Ссылки
Экструдер для HDPE | Lyman Extruder | Filastruder | FilaMaker | FilaFab | ExtrusionBot | STRUdittle | Экструдер с cyber-place.ru
Perpetual Plastic Project | О рецикле на reprap.org | X3der | MO.RE.SYS. 3D (YALFE 3)


Литература по переработке полимеров
Мантиа - Втор. переработка полимеров.djvu
Мантиа - Втор. переработка полимеров
(7.78 МиБ) Скачиваний: 4158
Последний раз редактировалось om2804 10 июн 2013, 00:22, всего редактировалось 11 раз(а).
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение om2804 » 20 авг 2013, 23:02

Пройдись по пунктам, которые я перечислил. Что-нибудь обязательно поможет
А вот головок нужен целый набор, с разными диаметрами, с шагом в 0,1мм
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение Found » 25 авг 2013, 22:40

Приветствую уважаемое сообщество!
Принимайте новичка :wink:

В дополнение к теме, информация, которую мне удалось найти:

Экструдер, с валками для калибровки прутка по размеру:

Изображение Изображение

Экструдер, изготовленный студентами кафедры механики, вашингтонского инженерного колледжа:
К сожалению подробностей по проекту нет, есть только видео.
Скорость экструзии поражает... Для прутка 1.75 мм - 2 метра в минуту :shock:
Видео:
http://www.youtube.com/watch?v=Amw603QCqjQ

Ну и на конец..
Китайцы не заставили себя долго ждать!
Компания "Nanjing GS-Mach Extrusion Equipment", которая занимается производством линий для экструзии пластиков, изготовила свой вариант мини-станка.
Выглядит добротно! Производительность - 1кг за 14-18 часов
Ссылка на алиэкспресс - http://www.aliexpress.com/item/ABS-PLA- ... 84719.html
Фото:
Изображение Изображение Изображение
Аватара пользователя
Found

Сообщения: 3
Зарегистрирован: 10 авг 2013, 22:52
Откуда: Днепропетровск

Re: Переработка пластика. Производство нити

Сообщение om2804 » 25 авг 2013, 23:52

2 м/мин это нормально. Это около 5г/мин. Нужно около 3,5 часов для одного кг. У меня примерно также.
Пока решаю проблемы, надеюсь к сентябрю-октябрю гнать килограммами.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение porex » 26 авг 2013, 00:53

om2804, с какой скоростью у вас крутится шнек?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Переработка пластика. Производство нити

Сообщение om2804 » 26 авг 2013, 01:10

10-20 RPM
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение how_eee » 26 авг 2013, 04:54

А в чем секрет такого быстродействия? Только мощный нагреваться и мотор? Или все размеры увеличенные?
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Переработка пластика. Производство нити

Сообщение IliaMoroz » 26 авг 2013, 11:30

how_eee писал(а):А в чем секрет такого быстродействия? Только мощный нагреваться и мотор? Или все размеры увеличенные?

1 Увеличен размер трубки до 3\4 дюймы. Шнек соответственно 20мм.
2 Как следствие увеличена мощность двигателя + редуктор
3 Мелкие изменения в самой конструкции для увеличения точности размера прутка.
Схема Тима-Лимана взята за основу.
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Переработка пластика. Производство нити

Сообщение om2804 » 30 авг 2013, 20:47

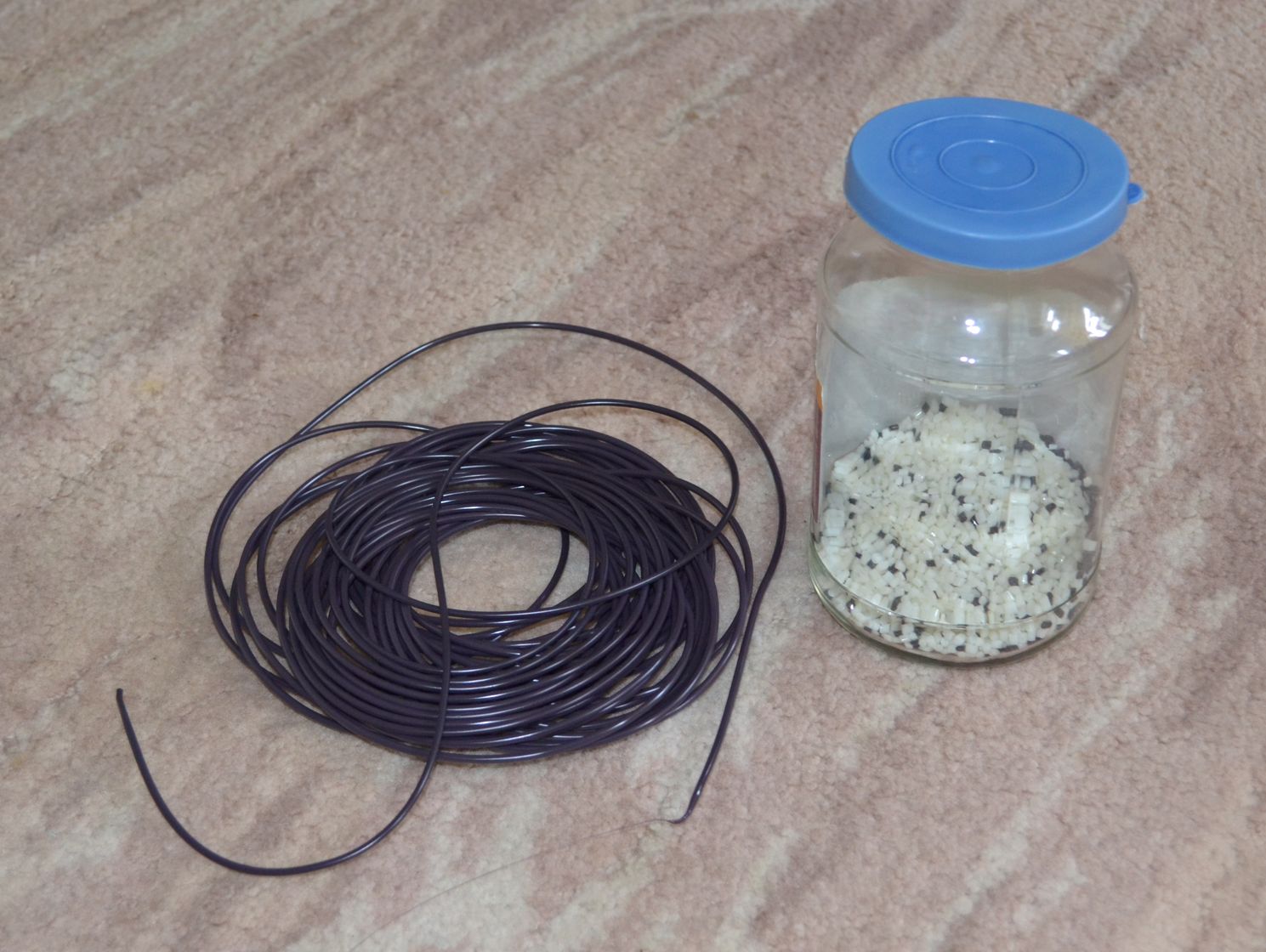

гранулы и пруток из них

Фиолетовый :)
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение how_eee » 30 авг 2013, 21:16

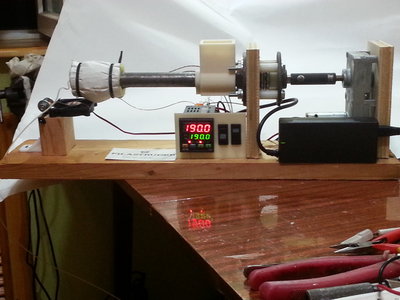

У меня все заработало :Yahoo!:
Теперь надо придумать намотчик. Думаю сделать попроще на фотореле.
У вас как сделано? Или сваливаете пруток на пол?
Вложения
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Переработка пластика. Производство нити

Сообщение om2804 » 30 авг 2013, 22:50

Найс, в чём проблема была?

У меня большая скорость. Не успевает остыть. Если наматывать, то склеятся витки между собой. Пока самонамотка.

Что именно понимается под фотореле? Если пруток успевает остыть и становится жёстким, то без тянущего устройства не обойтись. Взгляни как сделана намотка у Лимана или на форуме филаструдера. Боюсь проще, чем там не придумать.

PS: Ко мне лучше на "ты" :)
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение how_eee » 31 авг 2013, 04:41

Проблема была в металлической стружке от трубы, которая забила вход в сопло.

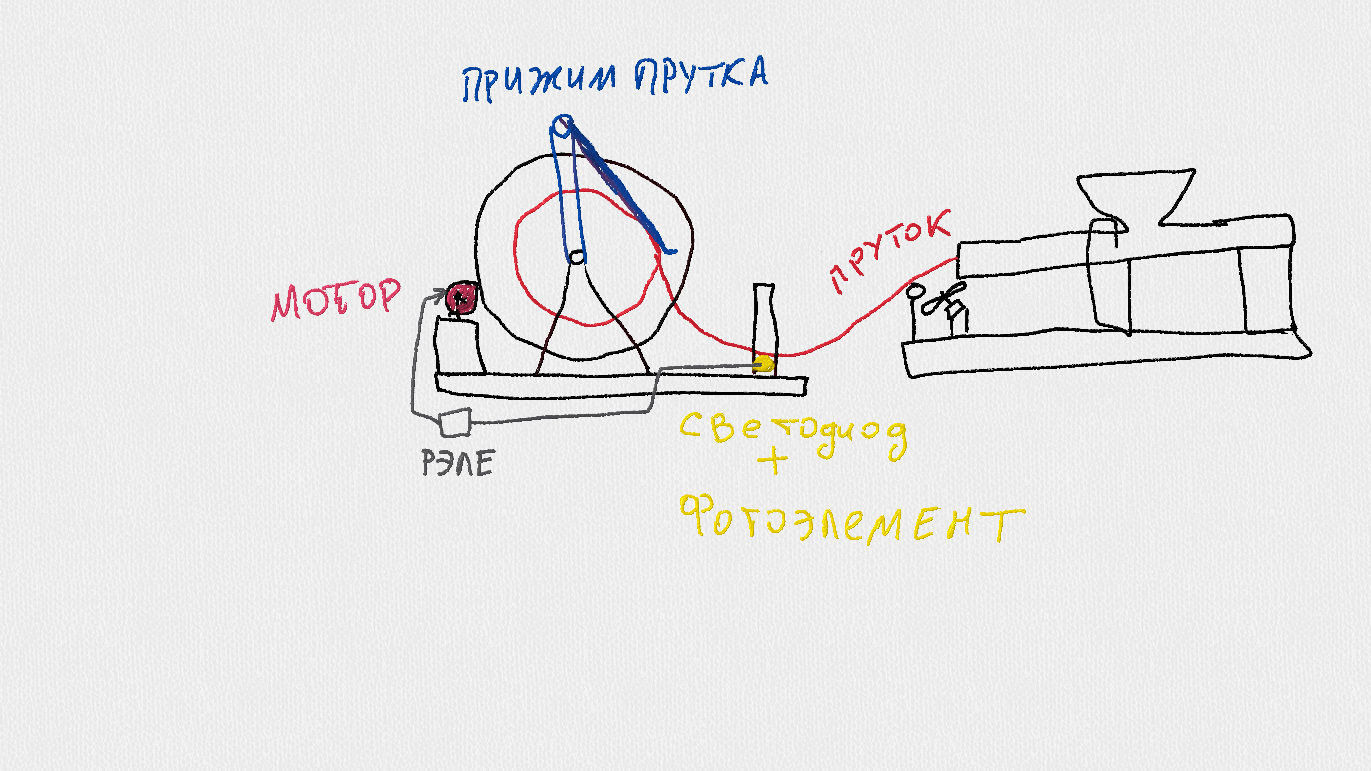

А намотчики лимана и с форума я видел. Переусложненные они помоему. Я хочу попробовать сделать проще. Смотри картинку.
Скорость у меня примерно сантиметр в секунду. Это кило за 12 часов примерно. Остывать успевает сантиметров за 10 под обдувом.

Вчера взял у знакомого 2,5кг абс'а. Начал его гнать, он давай хрустеть и стрелять в воронке. Я подумал что это изза того что гранулы длиннее тех что были до этого. Пришла жена, пощупала что получается и говорит: "Чтото он жесткий какойто". Я его согнул и он лопнул с хрустом и острыми краями. Оказалось это не абс а полистирол наверное. :) Вернул обратно. А был красивый такой, синенький. :o
Вложения
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Переработка пластика. Производство нити

Сообщение om2804 » 31 авг 2013, 05:27

Полистиролом тоже можно печатать. Но он мягкий обычно (хотя разный бывает). А с хрустом и стреляет - это как раз та проблема с которой я борюсь. Гранулы попадают между витками шнека и окном загрузки.

По намотке. Для 1.75мм прутка может и сгодится.
Для 3мм не покатит. Просто не намотается на катушку. Слишком жёсткий он. Надо мотать пока горячий
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение Found » 04 сен 2013, 01:19

Лиман, выложил проект по третьей версии FILAMENT EXTRUDER V3:

http://www.thingiverse.com/thing:145500


Видео - http://www.youtube.com/watch?v=p_E7crY9 ... qRfnnKrSGQ
Аватара пользователя
Found

Сообщения: 3
Зарегистрирован: 10 авг 2013, 22:52
Откуда: Днепропетровск

Re: Переработка пластика. Производство нити

Сообщение porex » 04 сен 2013, 02:22

Интересный у него шнек, гранулы по центру идут?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Переработка пластика. Производство нити

Сообщение om2804 » 04 сен 2013, 04:33

Сверло по дереву (только у нас таких не видел).
Бункер сделан широкий для того, чтобы шнек не клинило
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#
