вот такой ? =)

Ага, такой, 5.3 квт.

Он же 6 тысяч оборотов даёт?!

Да сколько угодно они дадут, высокие обороты вообще их стихия, потерь на трение коллектора и искр от оборотов нет. Вот близкий по габаритам: c3548 kv900 - мощность 770 ватт. 900 оборотов на вольт, соотв. при 10 вольтах - 9000 об. разрешенное напряжение 25 вольт. соотв. даст 22500 об/мин.
http://www.asia-toy.com/copterx/motor/C ... 900_e.html
тут 20$
http://www.hobbyking.com/hobbyking/stor ... Motor.html

Чем ниже kv тем лучше.

нам бы от 0 до 30 оборотов. Сможет? без потери мощности

А какой момент нужен?
Очень низкие обороты сложны для бездатчиковых брушлессов. Да и неправильно двигатели использовать на таких низких оборотах, их размеры растут кпд падает экспонециально на низких оборотах, лучше увеличить редукцию.
И я говорю про авиа электромеханизм, там проблем нет с редукцией. Планетарка около 1/16 и простой редуктор - 1-4 шестерни - каждая шестерня около 1/3. Итог примерно 3*3*3*3*16.
Первые "*3" можно уменьшать выбрасывая шестерни...

Dmitry__ писал(а):Хоть бы фотки показал. А то я не в теме, мне что 20 мм, что 15 мм
А rs232 он есть и будет есть всегда, например в виде usb-com переходников. Просто я не знаю лучше способа управления техпроцессом чем компьютер управляющий железкой через rs232

Михаил пытается получить производительный экструдер. Диаметр 20 мм - внутренний, соответствует сантехнической трубе 3/4 дюйма (все мы немного сантехники).
Почему сразу управление не делать на USB?

Dmitry__ писал(а):Хоть бы фотки показал. А то я не в теме, мне что 20 мм, что 15 мм
А rs232 он есть и будет есть всегда, например в виде usb-com переходников. Просто я не знаю лучше способа управления техпроцессом чем компьютер управляющий железкой через rs232

Умные люди уже изобрели такую вещь, как USB
чем rs232 лучше-то с т.зр. техпроцесса?

dccharacter писал(а):чем rs232 лучше-то с т.зр. техпроцесса?

Тем что это промышленный стандарт, легко делается помехозащищенный опторазвязанный rs485/rs422.
Ну и главное, как в том анекдоте:
Почему не стреляли?
Есть 2 причины, первая - не привезли снаряды...
Вторую причину можете не называть

В хоббийных регуляторах нет юсб, a rs232 окучен давно.

Добавлено спустя 12 минут 20 секунд:
Ой, на случай если кассандрю
Идем сюда, выбираем купленный регулятор, и в ини файле включаем поддержку rs232 "USE_UART", например для bs40a:
https://github.com/sim-/tgy/blob/master/bs40a.inc
А потом в "tgy.asm" меняем это на свое:

Код: Выделить всё • Развернуть

urxc_int:
   .if USE_UART
      in   i_sreg, SREG
      in   i_temp1, UDR
      cpi   i_temp1, 0xf5      ; Start throttle byte sequence
      breq   urxc_x3d_sync
      sbrs   flags0, UART_SYNC
      rjmp   urxc_exit      ; Throw away if not UART_SYNC
      brcc   urxc_unknown
      lds   i_temp2, motor_count
      dec   i_temp2
      brne   urxc_set_exit      ; Skip when motor_count != 0
      mov   rx_h, i_temp1      ; Save 8-bit input
      sbr   flags1, (1__EVAL_RC)+(1__UART_MODE)
urxc_unknown:   cbr   flags0, (1__UART_SYNC)
      rjmp   urxc_exit
urxc_x3d_sync:   sbr   flags0, (1__UART_SYNC)
      ldi   i_temp2, MOTOR_ID   ; Start counting down from MOTOR_ID
urxc_set_exit:   sts   motor_count, i_temp2
urxc_exit:   out   SREG, i_sreg
      reti
   .endif

Имеем хоббийный регулятор управляемый с компа

Добавлено спустя 10 минут 58 секунд:

IliaMoroz писал(а):Михаил пытается получить производительный экструдер. Диаметр 20 мм - внутренний, соответствует сантехнической трубе 3/4 дюйма (все мы немного сантехники).

Ок, спс, понял. 20 мм. внутр. имеет труба от пневмопружин багажника таз2111. Труба бесшовная, более круглая
Вскрывать аккуратно, засверлив маленькое отверстие и стравив 40 атмосфер. А, наверно короткая...
https://www.google.ru/search?newwindow= ... 4ATOlIDoAg

Отношение длины шнека к диаметру (L/D) должно быть около 20-30
У меня сейчас 20
На трубах ещё нужна наружная резьба. Резать её не просто. Поэтому лучше искать уже с резьбой

привет
в магазинах есть латунная труба 3/4 с резьбой(бочёнок если по сантехнически) длинной 250 мм а для фланцев к ней кузовные шайбы 72 мм
надо проверять внутренний диаметр - есть 19 и 20.5 мм
правда труба сильно дорогая 500р
фланцы можно припаять твердым припоем
Evgeny

Латунная труба просто сказка в обработке. Её легко расточить до нужного диаметра.
Минус в том, что она дорогая и теплопроводность выше нержавейки. У меня температура в зоне загрузки поднималась до 70-80 градусов. Это плохо, это близко к температуре стеклования. Может возникнуть пробка, которая резко уменьшит производительность.

Трубы можно соединять например муфтой. У меня из двух бочонков 25 и 15 см. Но оба бочонка нужно закрепить от вращения.
Латунных бочёнков 3/4 у нас не продают
Фланцы мне не нравятся, т.к. нужно паять/варить их.

Шнеки тоже разного диаметра бывают. Диаметр надо мерять вместе со шнеком. Т.е. брать сначала трубы а потом идти за сверлом.

Трубу полировать до зеркала не нужно. Необходимо, чтобы коэффициент трения гранул о стенки трубы был выше, чем коэффициент трения гранул о шнек. Для того, чтобы не происходило сдвига гранул по направлению вращения. Этот сдвиг также отрицательно повлияет на производительность

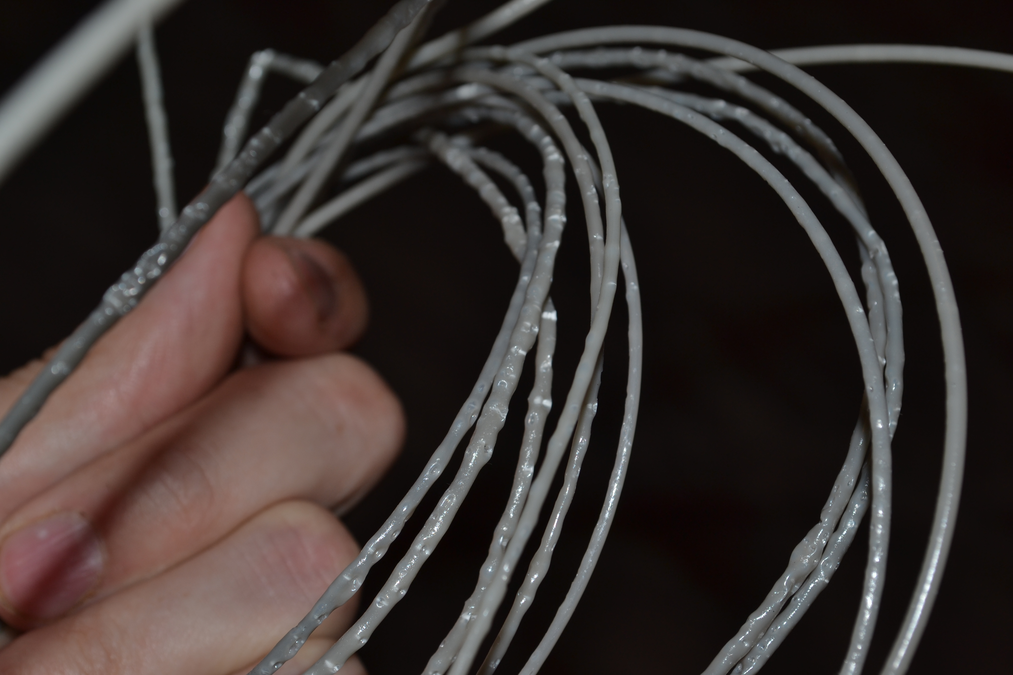

Вот такой пруток будет на выходе, если загрузить влажные гранулы. Постояли в открытом стакане недели 2

А чем красил? Я тут пытался тоже окрасить в серебристый и пластик похожий начал выходить.

Это немного чёрных гранул (покромсанный чёрный пруток)
