roboforum.ru

Переработка пластикового мусора
Поиск новых материалов для печати
Производство нити из гранул

Ссылки
Экструдер для HDPE | Lyman Extruder | Filastruder | FilaMaker | FilaFab | ExtrusionBot | STRUdittle | Экструдер с cyber-place.ru
Perpetual Plastic Project | О рецикле на reprap.org | X3der | MO.RE.SYS. 3D (YALFE 3)


Литература по переработке полимеров

а вот вы мой ответ пропустили точно...

Сверло по дереву перемешивает не слишком хорошо, планирую сделать какую-нибудь насадку.

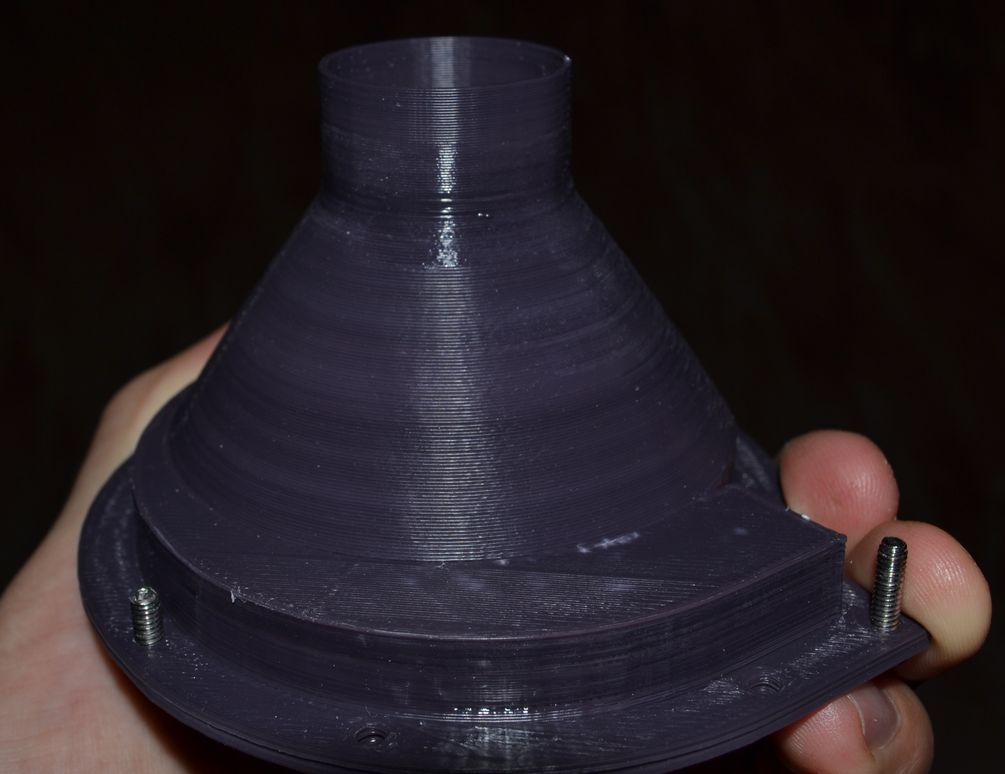

Там не совсем суперконцентрат, а АБС другого цвета. На глаз вроде равномерный цвет, а при печати видны перепады

Ой, прошу прощения, несколько раз перечитал, но думал не мне если честно, перепады да заметны, думаю компенсировать плохую перемешиваемость большей длинной шнека, хотя поможет ли...

А что за насадку вы думаете? у меня пока есть только идея двух шнекового экструдера с дополнительной емкостью для перемешивания расплава, но это усложняет конструкцию и её стоимость, если интересно могу нарисовать.

Какой-нибудь венчик, как у миксеров.
Двухшнековый лучше конечно, Но в домашних условиях не сделать такой

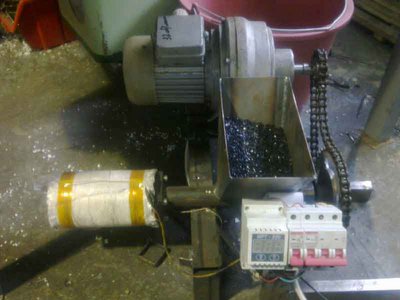

А вот мой монстр )

Сверло по дереву не подходит.. Слишком глубокая нарезка.. Берите перфоратор.. Когда по дереву то там много пузырей получается .. И пруток ломкий из-за этого.. У меня не знаю но думаю метра 3-4 в минуту дает.. Нагреватель 300Ватт.. Болванка грелки должна быть побольше... ЧТо бы темпиратура стабильная была.. И не приходилось перепаливать пластик.. Мотор 120 Ватт с планетарным редуктором .. Трехфазный.. От трехфаз.. Это важно .. НЕ ориентируйтесь на выбор мотора однофазного по моей мощности это разные вещи !

Намоткой занимаюсь спасибо за идею с фотодатчиком.. Вполне реализуемо.. Но лучше строить вертикальный экструдер .. Чем и займусь в скоре .. Горизонтальный не то .. Не Камельфо так сказать .. НУ вот как то так.. А .. И еще.. НАрод молчит .. Но ОЧЕНЬ важно что бы подшипники опоры сверла были разнесены.. ЧТо бы сверло (шнек) стояло как вкопанное и не болталось.. Потом будут проблеммы НУ вот вродебы и все

Пузыри из-за того, что гранулу не сушишь перед экструзией.
У бура по бетону наоборот слишком не глубокая резьба.
Сколько оборотов шнек делает в минуту? Диаметр труб? Температура? ПТР пласика? Больше деталей. Интересно же!

Нашел у нас пластик нижнекамскнефтехим. http://www.nknh.ru/offers_absplastic.asp $3,5 за кг. Давится отлично.

А более подробно? Если можно то с фотками. Как пакуют как приехало, объем, какая нить получилась в итоге, как деталка кака нить напечаталась

+1
Какой из приведенных пластиков на странице (http://www.nknh.ru/offers_absplastic.asp) является экструзионным?

Показатель текучести расплава где то 1 - 10

Экструзионный тот который с буквой Е. У меня сейчас литьевая марка 1035. Давится отлично при 200°. Ничем не отличается на ощупь и на зуб от фирменного прутка. Пока им не печатал. Только сегодня в обед принес. Поставляется в мешках по 25кг.

Добавлено спустя 48 минут 44 секунды:

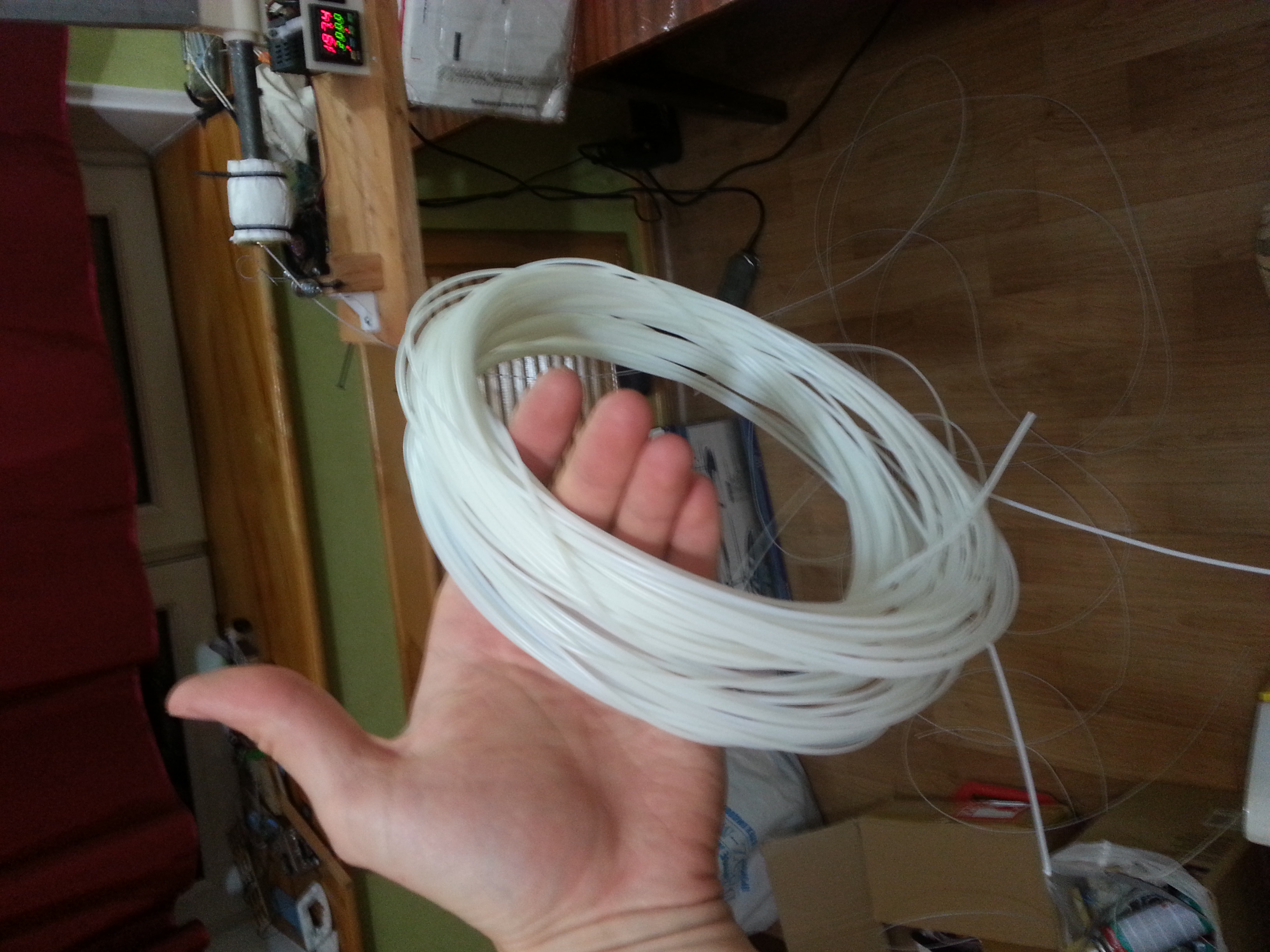

135 грамм где-то за 3 часа. Местами все еще вылезает грязь и стружка. Обкатка идет. Плохие места повырезал. Хочу сделать приспособу чтобы спаивать концы прутка. Просто над феном получается не очень. Есть идеи?

how_eee писал(а):Экструзионный тот который с буквой Е. У меня сейчас литьевая марка 1035. Давится отлично при 200°. Ничем не отличается на ощупь и на зуб от фирменного прутка. Пока им не печатал. Только сегодня в обед принес. Поставляется в мешках по 25кг.

Добавлено спустя 48 минут 44 секунды:
135 грамм где-то за 3 часа. Местами все еще вылезает грязь и стружка. Обкатка идет. Плохие места повырезал. Хочу сделать приспособу чтобы спаивать концы прутка. Просто над феном получается не очень. Есть идеи?

Ну есть машинка для спаивания оптоволокна. Думаю пойдет за основу (уменьшить температуру, увеличить диаметр). Или схема для сварки труб. Высылай килограмм гранул для опытов.

Экструзионный не берите, берите литьевой. Чем выше ПТР, тем лучше.
По спаиванию прутка всё уже придумано http://www.thingiverse.com/thing:9850

Блин, облом с этим нижнекамском. Чувак, который дал мне кило на пробу, возит его вагонами и отказался продавать мне меньше чем 500 кг. (
Теперь есть еще вариант с корейским пластиком.

А вообще надо выходить не на поставщиков, а на фирмы, которые из него льют. С ними, мне кажется, проще договориться будет.

Вопрос к форумчанам. Кто может дать контакты в Москве или в Питере чтобы купить килограмм 5-10?

По моему проще организовать совместный заказ. Всего 20 человек по мешку 25 кг заберут и будет искомые 500 кг. Я бы взял мешок. Какую цену выставили за 500 кг кстати?

Ага представляю себе how_eee с 500 кг пластика дома.
