Там всё просто. Датчик на шнек (в твоём случае можно что-то другое, раз нет зубьев), и остальное всё тоже. Управление кнопками на дисплее. По большому счету, я так понял, эта синхронизация без контроля диаметра не особо важнА. Крайний раз я сопло рассверлил на 1,7 и прутОк просто пустил петлёй вниз (когда сжёг ардуину и дисплей), так в общем то нормально получалось под собственным весом пруткА. Протяжку в том же комплексе хочу проверить с новым диаметром сопла, но всё никак. Да и намотчик вроде с ардуиной готов, для теста, но запустить всё некогда. Скетч для намотчика лепил из готовых. Микс ))) Программировать вообще не умею. Всё методом тыка.

Сегодня весь день посижу попробую поделать)может выйдет чего пасиб за помощь.

Даааа редуктор зверь! я кстати тоже петлей вниз делаю , до протяжки еще дело не дошло, основную систему наладить не могу, о чем говорить у меня двигатель веревкой привязан ! кстати мерял вчера ток на электроусилителе - 5 ампер...... а регулятор расчитан на 20!!!! долбаные китайцы и тут обманули, придется наверно мощный радиатор и обдув прикручивать! кстати заметил вчера что со шредера песок какойто сыпется и это я вместе с пластиком в кучу ссыпал (пластик черный был и небыло видно, а на сером видно) видать желозо стирается, короче устранимо

5А это мизер для нормального регулятора
А сколько оборотов даёт двигатель от электроусилителя?

Revenger писал(а):Хоть что-то уже готово для постройки экструдера?

Добавлено спустя 4 минуты 8 секунд:

duxa1986 писал(а):http://m.aliexpress.com/item/3225257078 ... sitedetail
Что скажете про такой вариант, только ещё надо к драйвера его подключать.

Я думаю эта штука пойдёт, правда надо смотреть наверное, есть ли ограничения по подключению ШД. Это как я понял самостоятельный драйвер с регулировкой и переключением направления вращения. Больше ничего не надо, только питание подаём и ШД.

Для него ещё драйвер движка нужен, например a4988, сдесь только импульсы на ne555 выдаются.

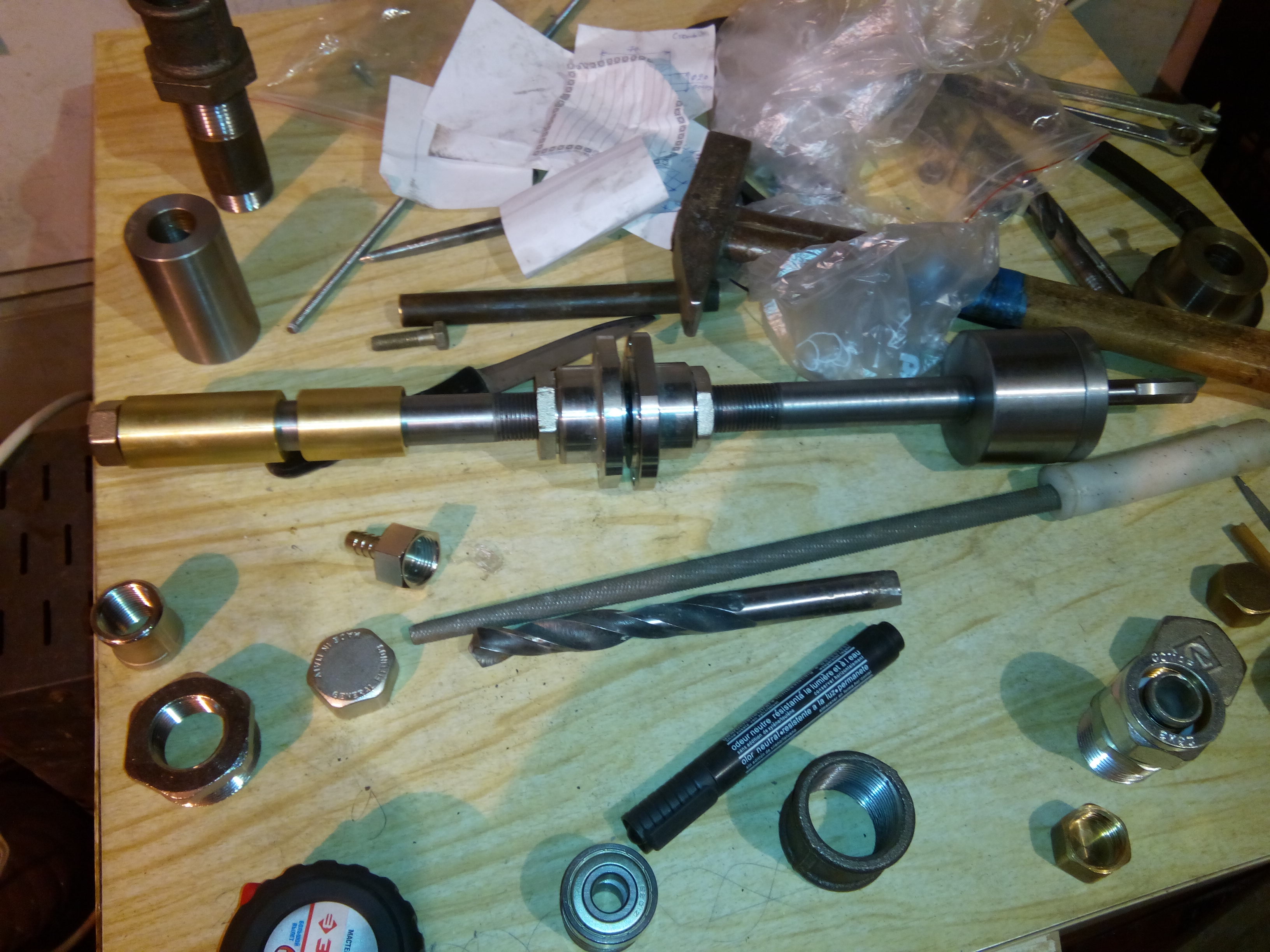

Постройка экструдера идёт полным ходом....

duxa1986 писал(а):Для него ещё драйвер движка нужен, например a4988, сдесь только импульсы на ne555 выдаются.

Постройка экструдера идёт полным ходом....

Тогда на ардуино в 5-6 раз дешевле выйдет.

если электроусилитель запускать без регулятора оборотов то примерно оборот в секунду ( это на глаз), короче слишком быстро. Попробую распечатать редуктор и присобачить к дворникам ( на крайняк сделать форму в гипсе и отлить из алюминия (всегда мечтал попробовать) посмотрим что получиться)

Добавлено спустя 26 минут 54 секунды:
Постройка экструдера идёт полным ходом....[/quote]

Добавлено спустя 1 минуту 18 секунд:
а из чего обойму для подшипников делал? и где такие фланцы брал? Блин во Владивостоке нихера не найдешь.......

Добавлено спустя 4 минуты 26 секунд:
Кстати не уточнил, ток мерял вместе с регулятором оборотов, скарость вращения вместе с редуктором.

Руся писал(а):
Добавлено спустя 26 минут 54 секунды:

Добавлено спустя 1 минуту 18 секунд:
а из чего обойму для подшипников делал? и где такие фланцы брал? Блин во Владивостоке нихера не найдешь.......

Все полностью сделано на токарном станке....

Руся, Надо было без регулятора ток померять, т.к. регулятор даёт импульсы и измерение может быть не точным. А можешь сопротивление движка замерять?

Сделай редуктор из двух печатных звёздочек и цепи из мотоскутера или мотоцикла. Велосипедная не пойдёт.
Редуктор с цепью меньше подвержен к несоосности шестерней.
Я выкладывал модели звёздочек http://www.thingiverse.com/thing:1240870
Желательно ещё зафиксировать на подшипник ось двигателя и шнека после звёздочки. Т.к. усилие боковое и при заклинивании шнека будет боковая нагрузка на вал и шнек. А оно нам совсем не надо

хорошо сегодня вечером померяю, правда придется от авто аккумулятора пускать т.к. компьютерный б.п. сразу в защиту уходит, чесно говоря на пластиковые шестерни всегда смотрел с презрением, неужели выдерживают? особенно на шнеке шестигранник не проворачивается? и кстати шестигранник на сколько? по поводу регулятора задумываюсь чтоб увеличить мощность может дополнительных полевиков напихать параллельно? короче смотрю я на свое создание и хочется порой все это с балкона выкинуть (живу на 19 этаже) и пойти найти нормального токаря, потому что сделано все через задницу, но как говорится первый блин комом.....

У моего ведущая звездочка напечатана из ПЛА )) Не долго правда, всего несколько часов наработки, но вроде никаких изменений. Цепь вело. А ведомую я взял от вело (детского) шестерню и внутрь вварил толстую шайбу, проточив в центре надфилем 6 граней под конец сверла. Надевается и снимается если что. Можно головку от инструмента использовать (на 10 кажется или на 12, не помню. Думаю не большая проблема у себя самому замерить ).

Да я это у om2804 спрашивал, он ссылку на чертежи скинул а пояснений там нет.

Добавлено спустя 10 минут:
вчера опять на металлоприемке элетроусилитель видел..... но не забрал... Когда уже начнут что нибудь полезное выкидывать?

Если делать под велосипедную цепь, то не держит. Через некоторое время зубья вырывает. А вот под мотоциклетную/мопедную цепь (она толще) всё работает хорошо.
На шнеке шестигранник на 12, на движке закручена высокая гайка М8. Размеры могут плавать, да и принтер может печатать не точно, т.ч. лучше подобрать размер опытным путём. Звёздочки забиваются на шестигранник молотком. Ничего не проворачивает. Быстрее двигатель встанет.
Печатал из АБС

Замерял сопротивление электроусилитель 0,5 ома, ток в свободном вращении 9-10 ампер, когда пытался плоскогубцами остановить (бесполезное занятие, сразу вырывает из рук) 11 ампер! Я так думаю под хорошей нагрузкой будет 15-20 ампер..... Всё-таки придётся регулятор как-то модернизировать....

А что именно греется? Обведи на картинке. Там, судя по фоткам, у твоего регулятора и так 2 полевика запараллелено.
Также можешь срисовать маркировки с элементов, которые на радиаторах сидят. Мож китайцы режим для полевика не верно выбрали.
Там по сути генератор на NE555 и полевик, управляющий двигателем. Также стабилизатор и диод, шунтирующий двигатель.
