какое расстояние между соплом и концом шнека?

кидай фотки экструдера посмотреть)

Ну. Скорость экструзии не равномерная. Скорость протяж и равномерная, без авторегулировки скорости. Отсюда и получаем разброс с протяжкой

Я сделал 2мм сначала, и никак не мог протяжкой стабильно диаметр поймать.. может экструдер неравномерно крутил, может в шаговике что-то а может звёзды на небе не так стояли.. Поставил просверленный на 1,7 жиклёр, даже без протяжки стало почти идеально. Даже лучше чем с протяжкой показалось...

alfamosk, расстояние это длина бура? Изначально была длинная 400 с чем то, пришлось обрезать из за неправильной длины нагревающей части плюс мотор слаб, ищу что можно за разумные деньги поставить.
om2804, за протяжку я ручаюсь, там все ролики ровные и все идеально
Revenger, прям мой случай. У меня вообщем то такая же задача стоит, сделать систему "петля" т.е. выходит из сопла под силой тяжести и на расстоянии протяжка а внизу петли поставить оптодатчик или геркон, пока не придумал. Проблема возникает откуда найти нужные жиклеры, я все магазины и рынки обходил в поисках решении этой проблемы. Вы сверлои сверлили или разверткой?

не, я про свободное пространство после того как заканчивается бур, и начинается само сопло (часть с дыркой для выхода прутка)

Я нашел сверло 1.75 на днях проверю.. будет ли стабильнее диаметр если использовать сопло в размер

alfamosk, примерно 100мм, точно не замерял
stepmotor и такое есть?! А у вас какой мотор за основу взят?
Кто вообще какие моторы использовал, в теме прочитал трехфазники рекомендуют, но нам не для производства же, есть какие то средние моторы с червряным редуктором к примеру

tapki1987 писал(а): Вы сверлои сверлили или разверткой?

Я сверлом просверлил (жиклёр был от газовой плиты). Правда на токарном все эти сверления делал, чтобы исключить увод в сторону.Хотя при наличии уже отверстия, вряд ли сверло уведёт.

А у вас какой мотор за основу взят?

500вт 1380 об\мин, 4-х полюсной + червячный редуктор на 30
Я выкладывал уже это видео, тут видно мотор и его габариты

tapki1987 писал(а):alfamosk, примерно 100мм, точно не замерял

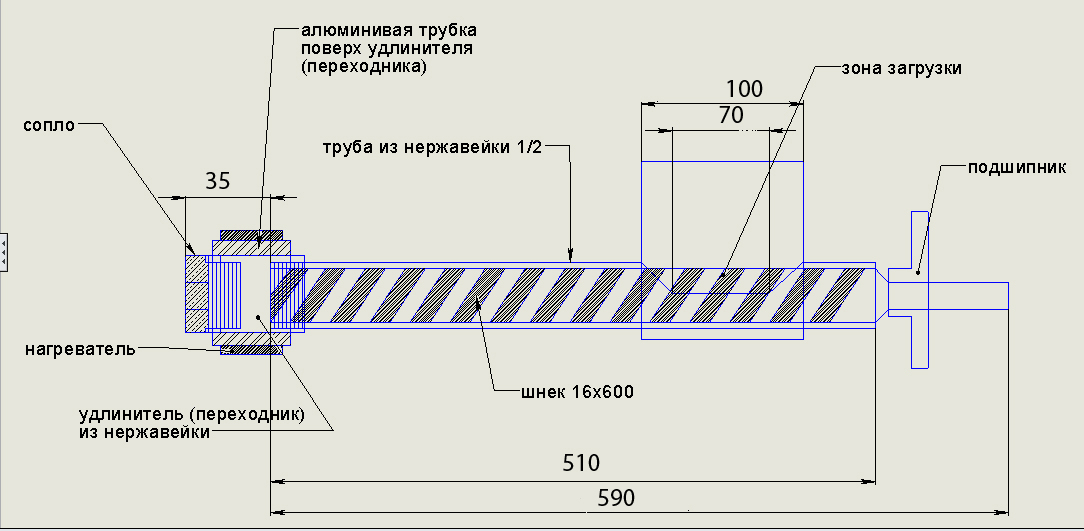

10 сантиметров? наверно не так поняли)) вот картинка.
там где написано 35(от конца шнека до выхода из сопла) у вас 10 см? если так то попробуйте сделать 3см.

tapki1987 писал(а): мотор слаб, ищу что можно за разумные деньги поставить.
om2804, за протяжку я ручаюсь, там все ролики ровные и все идеально

это то о чём я говорил. протяжка равномерная, экструзия нет

Если найдёте решение по мотору за меньше чем 10 тыс руб, то сообщите.
Нужно 25-50 об/мин и хороший момент. Я пробовал от дворников и шаговый с редуктором. От дворников слабоват, шаговый теряет мощность на требуемых оборотах.

stepmotor, солидный мотор!
alfamosk, а можешь рассказать что будет при увеличении этого расстояния? я физику конкретно этого процесса не очень понимаю. А так да, опечатка не 100мм а 10мм, причем общую длину шнека я уменьшил до 300 примерно.
om2804, а шаговый какой пробовали? а привод от его был(про мотор от дворников). Согласен чтобы хорошую систему купить не менее 10 т.р. нужно.
Кто то тут предлагал такой мотор, потом никто не отписался про него. Вот думаю может заказать? По характеристикам отличный а главное цена. http://www.robototehnika.ru/e-store/catalog/198/1028/

Я бы не советовал такой моторчик. Там на 99% пластиковые шестерни. У меня такой в приводе блокировки переднего моста квадра, умер после нескольких включений, причем сломались не пластиковые шестерни а... типа металлические (зубчики выкрошились). Скорее сплав какой-то.

om2804 писал(а):Если найдёте решение по мотору за меньше чем 10 тыс руб

Попробуйте с пурелоджиком пообщаться, судя по прайсу мотор-редуктор как у stepmotor укладывается в ваш бюджет...
http://www.purelogic.ru/files/downloads/doc/SM/nmrv.pdf

Добавлено спустя 2 минуты 30 секунд:

tapki1987 писал(а):По характеристикам отличный а главное цена.

Там моторчик 3 Ватта, его разве что на протяжку ставить.

tapki1987, да. Смешной движочек.
А для асинхронника регулятор оборотов стоит ещё 10к

брал вот такой http://ru.aliexpress.com/item/New-Arriv ... wVersion=4
18 об/мин даёт, а вот выше начинает срывать. Для средней скорости (250гр/час) это норм решение.
У меня, кстати, он валяется без дела... Но это уже в личку
