На сколько я понимаю, нужно помимо подключения еще скетч писать для ардуины. Где вписывать параметры термистора (по этому и говорилось про файл от марлина) и говорить ей, что с этими параметрами делать и как управлять. Нагреватель однозначно через реле или мощный транзистор (по сути то же реле).

Revenger писал(а):На сколько я понимаю, нужно помимо подключения еще скетч писать для ардуины. Где вписывать параметры термистора (по этому и говорилось про файл от марлина) и говорить ей, что с этими параметрами делать и как управлять. Нагреватель однозначно через реле или мощный транзистор (по сути то же реле).

а что лучше? начал собирать тележку всякой лабуды на алиэкспрессе. не подскажите пжаалста?


взял термисторы ntc 3950 100k. еще нужны значит транзисторы bc547, ардуино есть, экран едет уже неделю где то.

скетч найду где нить главное собрать и понять вобще как это сделать

Я такой же электронщик )) Просто чуть по чуть паяю под руководством знАющих когда припрёт...
Реле для меня проще, а транзисторы по токам различаются.. надо даташиты смотреть, что довольно муторно по незнанию. Проще уж релюшку.
Ну или пусть знающие товарищи при желании подскажут куда и что (кстати готовый скетч найти под "свои нужды" ... шанс 1 из 100).

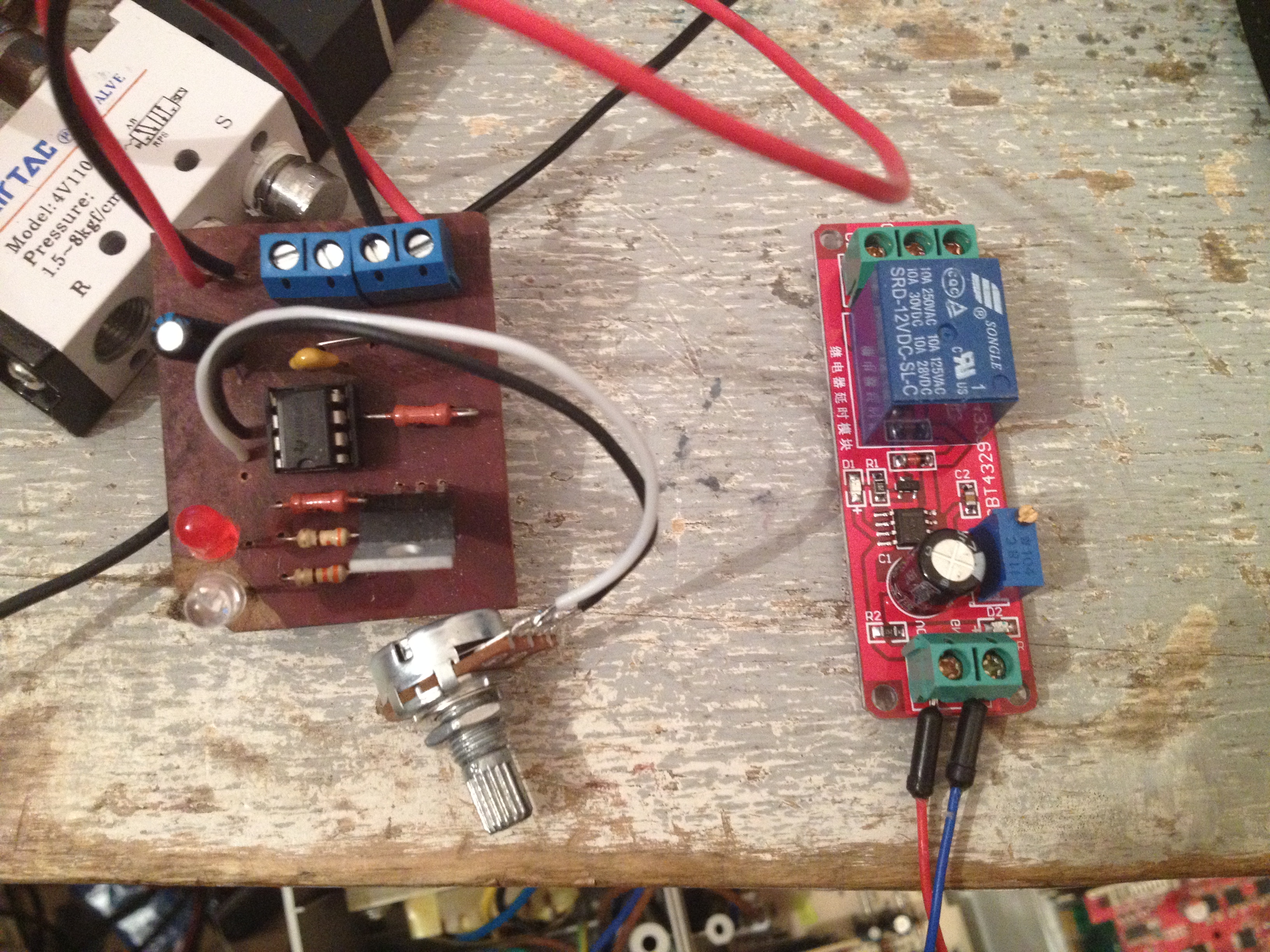

п.с. недавно паял себе схему с задержкой отключения на таймере 555... недели три потратил (разве что детальки почти все были в наличии дома от предыдущих опытов и плату сам травил), а на али купил за 120р готовую (ну разве что чуть не та логика).. это к тому, что, порой, проще готовое купить.

Кстати я сделал на транзисторе (до 60В, стОит не менее 100р), а готовая на реле (до 250В)

а релюшку какую?)))

ух классно))) я вобще паять умею, но паять ни чего серьезного не приходилось.

Не посоветую я (( Надо релюшку, чтобы выдерживала нагреватель. Т.е. помимо 220В еще и Амперы или Ватты должны подходить по нагрузке на контакты.
Вообще то я думаю, что простая (как на фото китайского устройства) подойдёт, да та же автомобильная... Справляется же она на нагреве стола принтера (у меня да и у многих кто ставил) ))
Можно взять от стартера газели (хотя в Италии газелей наверняка "не много") на 70А, она выдерживает довольно приличный ток. Ну или что-то подобное.

ну можно и такое реле взять в принципе)) но и на всякий закажу как твой)
вот такие транзисторы стоит брать?
http://ru.aliexpress.com/store/product/ ... 17711.html

или такие?)
http://ru.aliexpress.com/store/product/ ... 03138.html

Берите сразу твердотельное реле у которого с 3-х вольт управление, например FOTEK и управляйте с ардуины

alfamosk писал(а):вот такие транзисторы стоит брать?

Я в них особо не разбираюсь, но визуально это очень маломощные.. светодиодом поморгать и т.п.
Надо как старые советские (может помнишь, типа летающей тарелки, металлические) или как в блкахь питания, с алюминиевым основанием.

п.с. или да, что-то модное, типа твердотельного реле, чтобы ардуина могла управлять. Я тут не спец к сожалению

Вот например реле или тому подобные. Если выход на 220V то - такое

Такие же реле я с рексом покупал.. Получается и ардуина может командовать ))

Да, конечно может. Подключал сразу к выводу микроконтроллера - ни разу не было проблем. В этих реле на входе стоит обычная оптопара.
Вот хороший ресурс почитать, если самому лепить ))

Доброго времени суток!
Скажите пожалуйста, если кто покупал хомутовые нагреватели на 3/4 трубу, внешний диаметр трубы 25мм, киньте ссылку плиз. Хотелось бы нагреватель 25х50, но что то никак не попадаются, только 30х50, а в этом случае придется какую то теплопроводящую прокладку ваять - потери!

Я не подскажу, на полдюймовку сделал и точил вкладыш, да и на 3/4 вроде великоват немного. Не помню. Ссылку здесь выкладывал.
А потери куда и чего? Мне кажется наоборот, стабильней нагрев и незаметней скачок температуры если что.
Где-то еще пара лежат, но замерю если найду.

Revenger писал(а):Я не подскажу, на полдюймовку сделал и точил вкладыш, да и на 3/4 вроде великоват немного. Не помню. Ссылку здесь выкладывал.
А потери куда и чего? Мне кажется наоборот, стабильней нагрев и незаметней скачок температуры если что.
Где-то еще пара лежат, но замерю если найду.

Это конечно хорошо, когда токарник есть. У меня пока варианты - намотать алюминиевую фольгу общей толщиной до 2,5мм. И всё это вперемешку с теплопроводящей пастой. Потери - я имел в виду тепловой контакт плохой при некачественно изготовленной прокладке. В прокладке надо будет сделать продольную прорезь, в месте где прорезь у "печки" (целиковые витки нельзя, ввиду разного ТКР стали и алюминия). Если такой вариант подойдёт, то бегу заказывать нагреватель хомутовый 30х50.

Urx писал(а):Доброго времени суток!
Скажите пожалуйста, если кто покупал хомутовые нагреватели на 3/4 трубу, внешний диаметр трубы 25мм, киньте ссылку плиз. Хотелось бы нагреватель 25х50, но что то никак не попадаются, только 30х50, а в этом случае придется какую то теплопроводящую прокладку ваять - потери!

Брал такой , пока не жалуюсь.http://www.ebay.com/itm/Injection-Machi ... 5b0f87e153
