Так пид же вроде уже тоже есть и работает... ничего не понимаю.
Ну да ладно.
Ардуино надо уметь управлять, т.е. писать скетчи. Я бы мог - не мучал бы рутадмина своими вопросами по синхронизации. Там не очень сложно, но знать надо. Учить. Там что-то схожее с хтмл программированием при вёрстке сайта ))
Но блин.. возможностей просто п.п.ц.

alfamosk писал(а):если делать с ардуиной то экономия примерно 15 евро пока есть только ардуино. но как все подключать понятия не имею

Как показывает практика: если нет подножного корма, выйдет разве что незначительно дешевле(если закупаться деталями в русских магазах то 100% дороже), да еще и геморроя поимеете по полной...
Но если поиметь геморрой сама суть... то берите схему какой ни то MELZI, срисовывайте от туда обвязку термистора. Силовая часть сильно от нагревателя зависит, но в принципе нагрузка резистивная и пойдет почти любая схема. Разве что транзистор придется под ваш нагреватель подобрать.

Ардуина + полевик и управляешь шимом, да и готовые ПИДы програмные есть, я думаю ничего сложного. Рекс готовый выриант, единственный минус нет обратной связи, а нужна ли она...

Я нахожусь в Италии, поэтому все так сложно, друзей толком нет да и таких которые в электронике что то понимают.. и нет итальянцев которые бы этим занимались, нет нормльного форума где можно было бы спросить. Магазинов с электроникой в моем регионе нет... Кароче деревня и есть только ебей который спасает.
Это единственный форум где можно спросить и получить хоть какой то ответ). Без этого форума я бы даже экструдер не начинал делать.

Пид есть и реле тоже, но у меня еще есть большой мотор на 220 с редуктором который привез мой друг из Ростова. Хотел собрать второй экструдер а на этом первом делать опыты с протяжкой и намотчиком.

Вобщем буду копать яндекс, если чего не найду до забью на эту тему и сделаю через пид с реле.

Возьми тогда на алиэкспрессе. Я там уже два пида брал и явно не по 20 евро, вместе с релюшками.
При отсутствии магазина (почти как у нас, вроде и есть, а нет нужного в наличии) это наилучший вариант.

с алиэкспресса заказал всякую ерунду для ардуины. хотел проверить сколько по времени займет..
а так да, можно и там купить. там же можно и пару нагревателей взять в принципе по паре евро.

Чтобы регулировать температуру, по простому достаточно повесть термистор в виде датчика на вход АЦП ардуины(с подтяжкой 4,7k на VCC и кондером 10 мКф на GND) и релюшку через транзисторный ключ на bc547. Снимать напряжение с термистора прогонять через таблицу и сравнивать с заданным значением температуры Повысилась температура до заданной .. выключили реле .. упала температура ниже заданной - включили реле.
Таблицу значений температуры для термистора можете использовать из прошивки марлина в файле thermistortables.h

alfamosk писал(а):Вобщем буду копать яндекс, если чего не найду до забью на эту тему и сделаю через пид с реле.

Посмотрите схемы паяльников, термопечек или еще чего то аналогичного. Вот тут схема силовой части на симисторе от 220В. http://kazus.ru/shemes/showpage/0/1027/1.html
Но если ни в электронике ни в программировании опыта нет - лучше не мараться...

Точно, лучше готовое взять (тем более писАл, что на али это совершенно не дорого, точнее на эбее я покупал даже дешевле чем на али) или как я... если не спеша, при помощи форума ))
Но за это время можно и научиться на будущее, что пригодится.

stepmotor писал(а):Чтобы регулировать температуру, по простому достаточно повесть термистор в виде датчика на вход АЦП ардуины(с подтяжкой 4,7k на VCC и кондером 10 мКф на GND) и релюшку через транзисторный ключ на bc547. Снимать напряжение с термистора прогонять через таблицу и сравнивать с заданным значением температуры Повысилась температура до заданной .. выключили реле .. упала температура ниже заданной - включили реле.
Таблицу значений температуры для термистора можете использовать из прошивки марлина в файле thermistortables.h

в принципе понял. но как подключать я не знаю

вобщем похоже что в данный момент проще купить обычный пид контроллер и реле.

Можно такой термостат поставить за 544 р
или цифровой регулятор заказать .. и к нему оптопару.

нашел на алиэкстпрессе пид рекс с релешкой за 13 евро)). пасиб за ссылки)
и бороздя по алиэкспрессу наткнулся на вот такой модуль, что за модуль такой max6675?) на ютубе ест ьвидео где он мериет температуру до 300 градусов.

alfamosk писал(а):нашел на алиэкстпрессе пид рекс с релешкой за 13 евро)). пасиб за ссылки)
и бороздя по алиэкспрессу наткнулся на вот такой модуль, что за модуль такой max6675?) на ютубе ест ьвидео где он мериет температуру до 300 градусов.

Это микруха для работы с термопарой, работает по SPI без нее нормально к ардуинке термопару не прицепить.. вот поэтому термистор тем и лучше что стоит дешево и всяких спец микрух не требует

alfamosk писал(а):нашел на алиэкстпрессе пид рекс с релешкой за 13 евро)).

Как и говорил ранее, я брал на ебее (там дешевле), причем даже чуть дороже, чем сейчас нашёл (даже при нынешнем курсе) http://www.ebay.com/itm/220V-PID-REX-C1 ... 33a1ba30ad

мне как то проще модуль прицепить чем кучу всяких ресисторов тразмисторов в которых я полный ноль

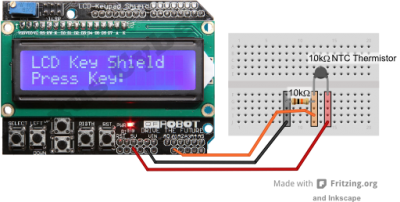

а есть типа такой картинки как подключить?)) или оно так и надо делать, единственное не пойму как надо соединить нагреватель с ардуинкой. или только через реле?
