Переработка пластика. Производство нити

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Переработка пластика. Производство нити

Сообщение om2804 » 02 фев 2013, 05:56

Переработка пластикового мусора
Поиск новых материалов для печати
Производство нити из гранул

Ссылки
Экструдер для HDPE | Lyman Extruder | Filastruder | FilaMaker | FilaFab | ExtrusionBot | STRUdittle | Экструдер с cyber-place.ru
Perpetual Plastic Project | О рецикле на reprap.org | X3der | MO.RE.SYS. 3D (YALFE 3)


Литература по переработке полимеров
Мантиа - Втор. переработка полимеров.djvu
Мантиа - Втор. переработка полимеров
(7.78 МиБ) Скачиваний: 4158
Последний раз редактировалось om2804 10 июн 2013, 00:22, всего редактировалось 11 раз(а).
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение alfamosk » 30 апр 2015, 21:35

понятно) спасибо) а точность нити как? и от шнека до заглушки сколько мм?
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Переработка пластика. Производство нити

Сообщение Acher » 01 май 2015, 12:53

alfamosk писал(а):понятно) спасибо) а точность нити как? и от шнека до заглушки сколько мм?

От шнека до заглушки около 10-15мм.Кто-то здесь писал,что это работает как демпфер или накопитель.Так оно и есть.А вот с точностью диаметра,om2804 писал,что не зависит от оборотов шнека или я так его понял.Зависит от частоты вращения, точно.Посему должен быть стабилизатор частоты вращения,и двигатель обязательно (желательно) помощьней,об этом тоже писали здесь.У меня 10Вт,греется,сделал охлаждение,вырубает по току.Сегодня сниму термореле двигателя посмотрим что будет.А так мотает 3/4 катушки и срабатывает термореле, соответственно пока стоит, диаметр уходит.А так Д 1.72-1.78,в слайсере оставил 1.75.Печатает.Может не для эстетов, но мне подходит.Просто ставилась задача построить данную штуку без вложения средств,из подручных материалов найденных в гараже,на работе и т.д.,без токарных и иных работ,используя только 3d принтер ножовку и надфиль.Отпечатал две по 3/4 катушки-полёт нормальный :) .Пластик, купил Kumho 750,литьевой,мешок 25кг за 2700 р.,другого не было.
Огромное спасибо всем на этом форуме,узнал много интересного :good:
Acher

Сообщения: 24
Зарегистрирован: 10 апр 2015, 20:36
Откуда: Ростов-на-Дону

Re: Переработка пластика. Производство нити

Сообщение alfamosk » 01 май 2015, 13:32

Да на форуме очень много интересного)) но конечной идеи нет, у всех по разному и у всех хорошо делать нить) у меня к сожалению нт подручных средств и все приходится покупать.. А стоит не так дешего(( труба+шнек+стабилизатор мотора+блок питания+ прочая лапша вылезает на 100 евро. но это выгодное вложение т.к у нас катушки стоят по 30 евро за кг..

По сему хочеться сделать сразу более мение правильный вариант экструдера, чтоб не делать ошибки уже тех, кто сделал подобный аппарат :)

Ну и если кому будет интересно подвести итог и придти к одной правильной конструкции.
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Переработка пластика. Производство нити

Сообщение Acher » 02 май 2015, 11:46

[quote="alfamosk"]По сему хочеться сделать сразу более мение правильный вариант экструдера, чтоб не делать ошибки уже тех, кто сделал подобный аппарат :)

Тогда, на мой взгляд, нужно повторить вот это http://www.thingiverse.com/thing:380987.

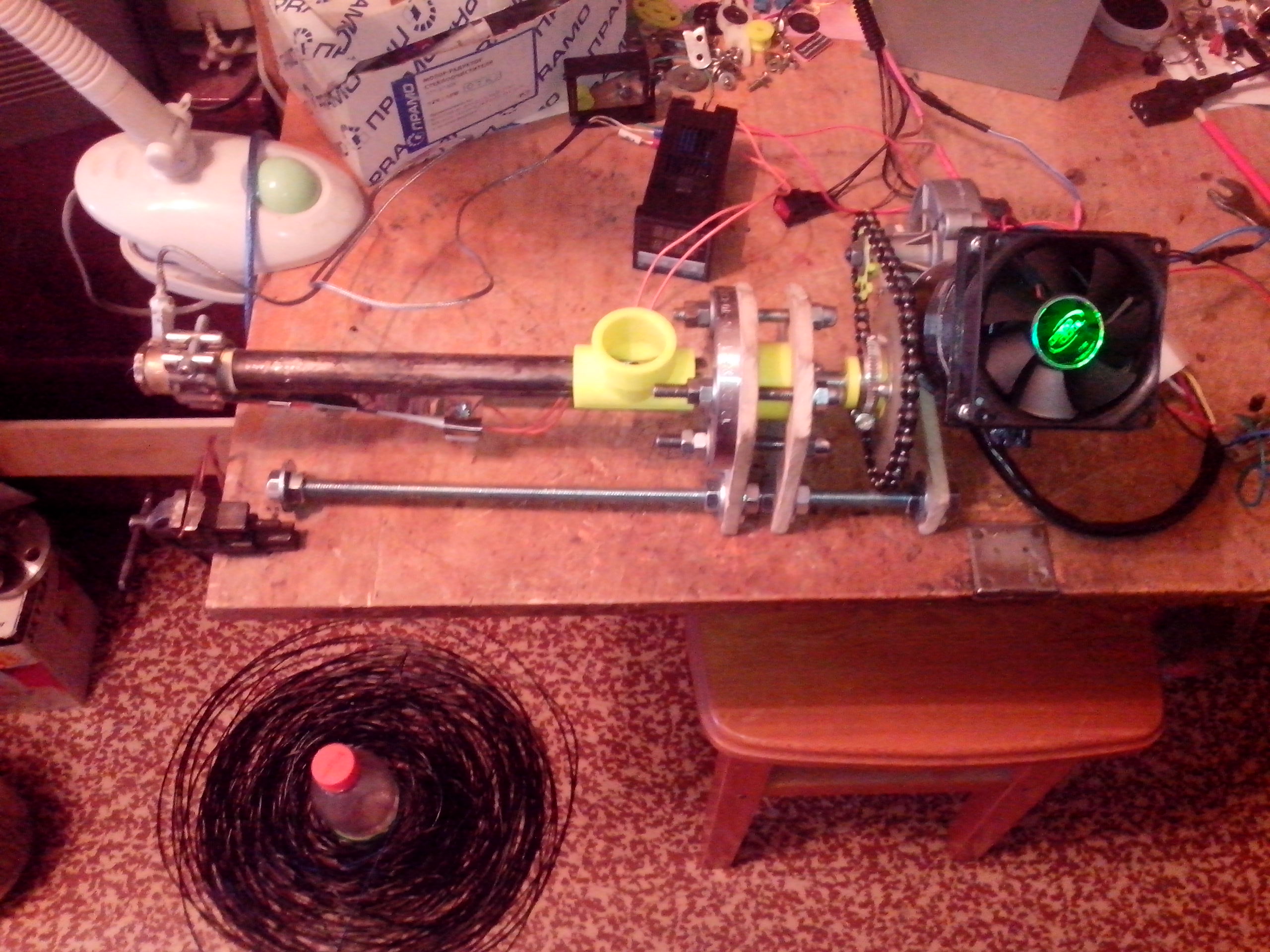

Я сделал так, классический filastruder с приводом раннего Lyman'а.Сегодня убрал из двигателя реле защиты , провёл испытания.Прогнал около 500 гр. пластика, чуток понизил скорость, на выходе филамент 1.6 стабильно.Сопло 1.3
Вложения
Acher

Сообщения: 24
Зарегистрирован: 10 апр 2015, 20:36
Откуда: Ростов-на-Дону

Re: Переработка пластика. Производство нити

Сообщение om2804 » 02 май 2015, 13:23

от дворников слабоват всё же. Но что-то более подходящее и доступное по деньгам и наличию я не нашёл.
Реле защитное выбрасывать не надо. Цепляйте радиатор и обдувайте вентилятором на 120-80 мм. Кто-то тут окошки вырезал в корпусе для охлаждения даже
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение alfamosk » 02 май 2015, 15:11

ну я что то подобное хотел бы сделать.. но одной длинной трубой и прорезью для загрузки гранул.
но вот есть пара механических вопросов которые мне не дают покоя, так это из чего лучше делать переходник к которому крепится нагревательный элемент латунь или алюминий? и как закрепить шнек т.е на что он крепится?

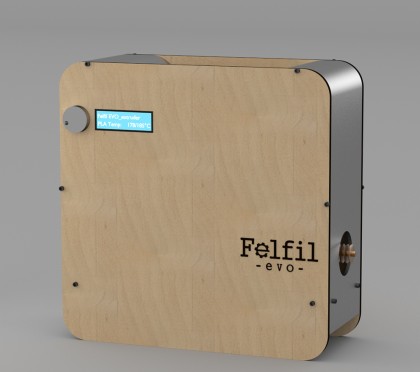

пс. итальянцы вот что в серию запускают))) цена пока не известна. но думаю как и англ вариант струдера в районе 1200 евро... :)
Вложения
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Переработка пластика. Производство нити

Сообщение Acher » 02 май 2015, 17:13

Я сделал из такой муфты,сточил напильником выступающие части,получилась круглая.
На валу шнека сделал шпонпаз.В опенскаде нарисовал переходник с фланцем для звёздочки от велосипеда,закрепил хомутом.Получилось, на удивление, очень прочно.
В корпусе двигателю насверлил отверстий для поступления(удаления) воздуха,поставил вентилятор.Что интересно, двигатель 10Вт 12В(14.5В), т.е. ток ~1,2А а реле стояло на 10А и сильно грелось.Снял, двигатель даже после продолжительной работы,теплый, субъективно около 40 гр.Похоже "левое" реле, поскольку ток на двигатель до ~3А.
Вложения
privod V1.2.stl
(168 КиБ) Скачиваний: 172
Acher

Сообщения: 24
Зарегистрирован: 10 апр 2015, 20:36
Откуда: Ростов-на-Дону

Re: Переработка пластика. Производство нити

Сообщение alfamosk » 06 май 2015, 22:27

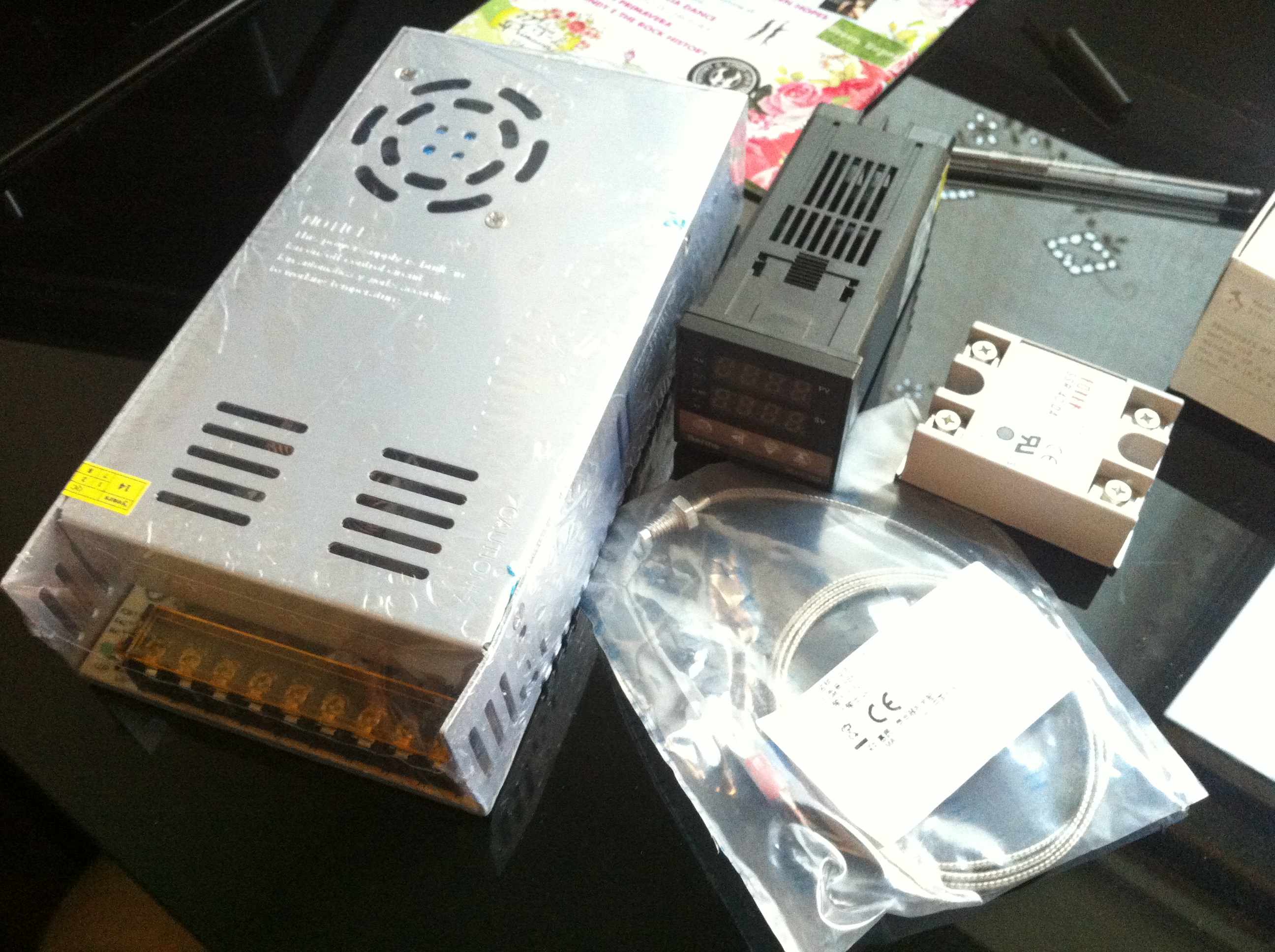

затариваюсь потихоньку всем необходимым)) не думал что термоконтроллер такой маленький)
Блок питания взял на 30 ампер, много?))

теперь вот думаю где взять нагревательный элемент, в Италии нашел за 50 евро штука, а из Китая если заказывать то какой кто подскажет?)
Вложения
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Переработка пластика. Производство нити

Сообщение Revenger » 07 май 2015, 01:11

Я покупал вот такие нагреватели (комплект 3шт) http://ru.aliexpress.com/item/30mm-x-50 ... dVersion=1 но пока так и лежат. И реле и нагреватели ))
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Переработка пластика. Производство нити

Сообщение alfamosk » 07 май 2015, 06:38

По качеству как они тебе?)

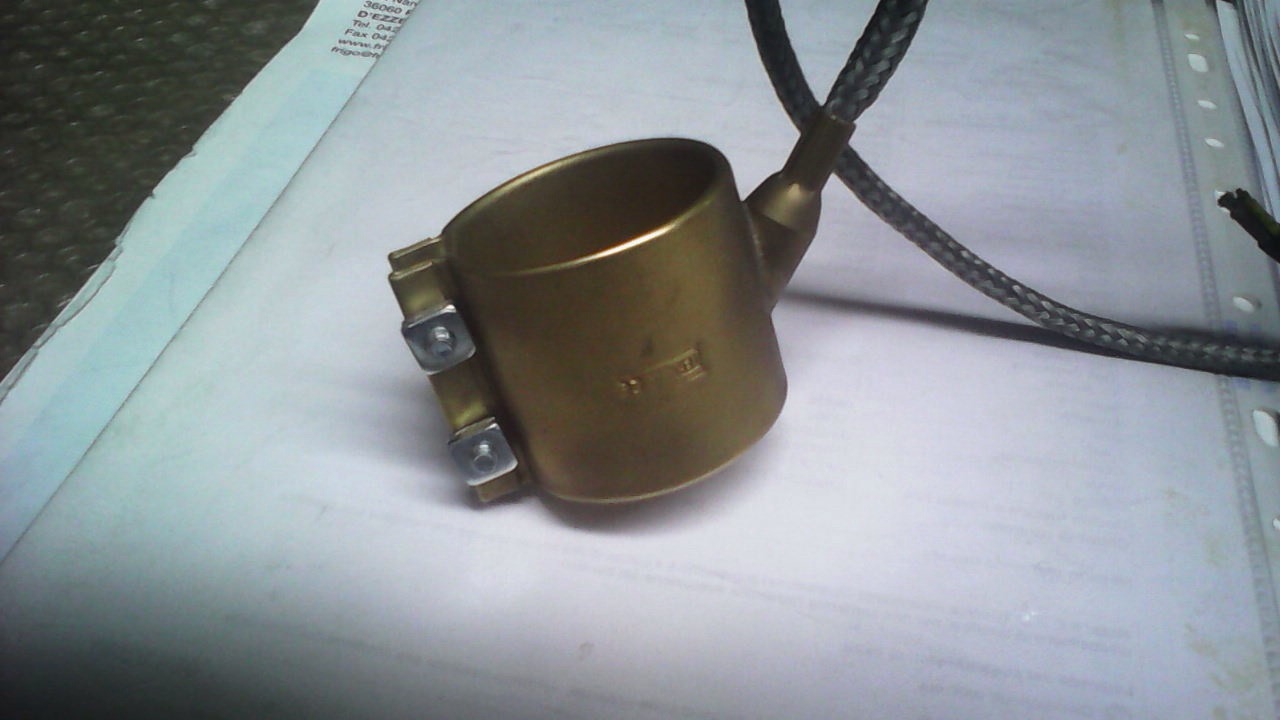

Мне итальянцы вот такой профессиональный предлагают
Вложения
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Переработка пластика. Производство нити

Сообщение Revenger » 07 май 2015, 10:36

Греют, а как в работе - не знаю. Итальянские то наверное получше китайских будут. Тут я не посоветую ничего. Я беру всё "по деньгам", т.к. для меня это баловство и хобби. ))
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 07 май 2015, 21:15

лучше такой купите http://ru.aliexpress.com/item/Free-Ship ... 01081.html
на 300вт.

или такой http://ru.aliexpress.com/item/220V-300W ... 63162.html
подешевле :)
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Переработка пластика. Производство нити

Сообщение alfamosk » 12 май 2015, 22:51

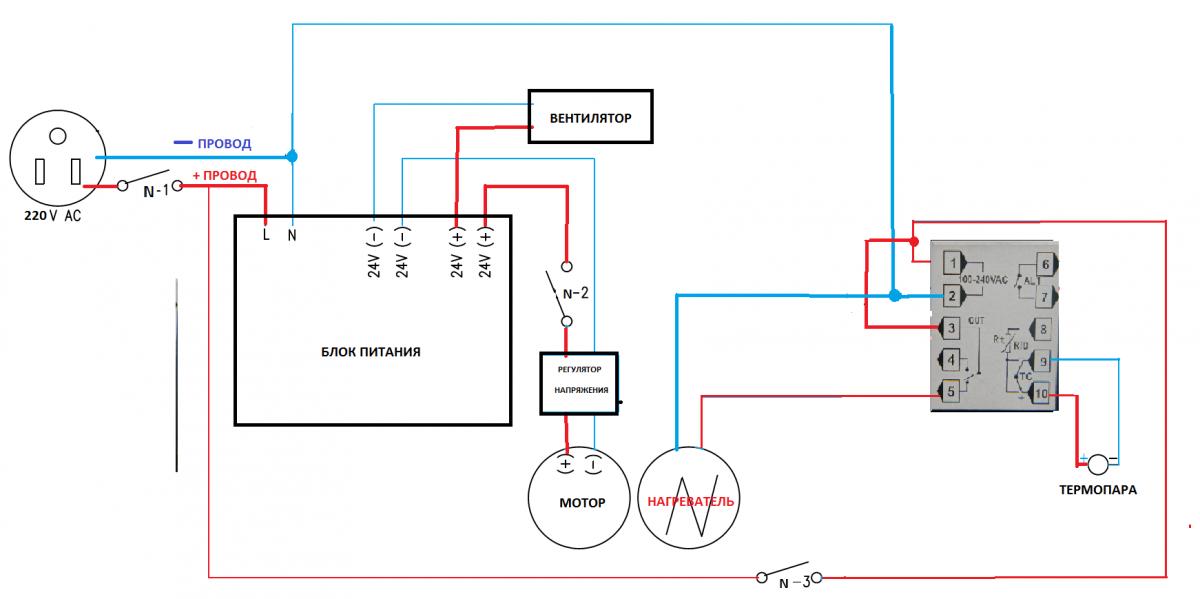

получил все детальки)) хотел начать собирать, а в термоконтроллере все на китайском) кто подскажет как подключать? на этой схеме правильно подключено? и не могу понять куда ставится реле то что для термоконтроллера нужно. и что еще за два реле перед Блоком питания и перед регулятором напряжения?)
Вложения
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Переработка пластика. Производство нити

Сообщение om2804 » 14 май 2015, 00:38

Вроде всё правильно. Это не реле - это обычные выключатели. Чтобы отрубить регуляторы нагрева и мотора
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение Сираж » 14 май 2015, 11:59

alfamosk писал(а):получил все детальки)) хотел начать собирать, а в термоконтроллере все на китайском) кто подскажет как подключать? на этой схеме правильно подключено? и не могу понять куда ставится реле то что для термоконтроллера нужно. и что еще за два реле перед Блоком питания и перед регулятором напряжения?)

У вас на предыдущей фотографии твердотельное реле, т.е у ПИД контроллера должен быть выход SSR для управления этим реле(у меня на ПИД контроллере это 4-5 выход), ну а выход твердотельного реле подключаете к нагревателю. :beer:
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала
