Переработка пластика. Производство нити

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Переработка пластика. Производство нити

Сообщение om2804 » 02 фев 2013, 05:56

Переработка пластикового мусора
Поиск новых материалов для печати
Производство нити из гранул

Ссылки
Экструдер для HDPE | Lyman Extruder | Filastruder | FilaMaker | FilaFab | ExtrusionBot | STRUdittle | Экструдер с cyber-place.ru
Perpetual Plastic Project | О рецикле на reprap.org | X3der | MO.RE.SYS. 3D (YALFE 3)


Литература по переработке полимеров
Мантиа - Втор. переработка полимеров.djvu
Мантиа - Втор. переработка полимеров
(7.78 МиБ) Скачиваний: 4158
Последний раз редактировалось om2804 10 июн 2013, 00:22, всего редактировалось 11 раз(а).
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение Mell2010 » 17 апр 2015, 20:50

А что если диаметр прутка так, остывший пруток пропускать меж роликами( к примеру 2 подшипника) один неподвижный, а второй прикреплен к пружинному цифровому микрометру(стоит 30$ на алиэкспрессе видел недавно), ну такая штука которой калибровку в дельта принтерах делают. Вечером с компа(если не забуду) зайду и схему, и ссылку кину.
Mell2010

Сообщения: 34
Зарегистрирован: 29 сен 2013, 16:48
Откуда: Беларусь,Глубокое
Skype: mell-glubokoe
ФИО: Дмитрий Мельников

Re: Переработка пластика. Производство нити

Сообщение michas » 17 апр 2015, 21:12

А у него интерфейс есть, чтобы к регулятору цеплять?
michas

Сообщения: 32
Зарегистрирован: 27 мар 2015, 10:03

Re: Переработка пластика. Производство нити

Сообщение Mell2010 » 17 апр 2015, 21:33

насчет подключения нужно подумать, просто если напрямую к датчику подключиться в теории. Если рассуждать логично и зная китайских производителей есть предположение такое: устройство состоит из металлического штока с пружиной, который подключен к переменному резистору, сигнал с которого замеряется микроконтроллером и далее выводит в обработанном виде на индикаторный дисплей. Ну это предположение только, но в теории подключиться можно либо к этому переменному резистору, обрабатывая сигнал своим мк, либо получать оцифрованный сигнал с микроконтроллера как с датчика. Как то так
Mell2010

Сообщения: 34
Зарегистрирован: 29 сен 2013, 16:48
Откуда: Беларусь,Глубокое
Skype: mell-glubokoe
ФИО: Дмитрий Мельников

Re: Переработка пластика. Производство нити

Сообщение Zusul86 » 17 апр 2015, 22:07

Скорее всего там как и в штангенциркулях индуктосин. Соответственно электроника и интерфейс наверняка такой же. Примеров в интернете на тему получения данных со штангенциркуля в инете полно...
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Переработка пластика. Производство нити

Сообщение om2804 » 17 апр 2015, 22:07

Кто-то реализовывал уже выше такой метод.
Мне не подходит
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение Zusul86 » 17 апр 2015, 22:18

Можно сваять датчик по принципу все того же лазерного измерителя из дешёвенькой камеры. Прицепить к аналоговому выходу счетчик и считать строчки...
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 18 апр 2015, 00:48

тут есть кое чего http://habrahabr.ru/post/133088/
надо попробовать к своему микрометру подцепиться :)
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Переработка пластика. Производство нити

Сообщение Сираж » 21 апр 2015, 16:31

Скажите, а много ли испарений при производстве нити? Можно ли устанавливать оборудование дома, или нужен какой-нибудь гараж-сарай? У меня мастерская 3х3 с вытяжкой непосредственно в доме находится, вот думаю не будет ли слишком вонять от моего экструдера 8) ...
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 21 апр 2015, 20:23

Сираж писал(а):Скажите, а много ли испарений при производстве нити? Можно ли устанавливать оборудование дома, или нужен какой-нибудь гараж-сарай? У меня мастерская 3х3 с вытяжкой непосредственно в доме находится, вот думаю не будет ли слишком вонять от моего экструдера 8) ...


Можно и дома, только окно надо чтобы открытое при работе было :) Запаха идет чуть больше чем при печати.
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Переработка пластика. Производство нити

Сообщение michas » 22 апр 2015, 11:07

Смакетировал измеритель диаметра прутка из мышиного оптического сенсора. Предполагал, что буду считывать регистр дельта и по нему определю фотометку. Читать то я его читаю, но проблема что он сбрасывает свое значение после чтения на ноль. :lol: Лопух. А я хотел использовать его для создания прецизионного щупа уровня стола. :) Облом конкретный.
michas

Сообщения: 32
Зарегистрирован: 27 мар 2015, 10:03

Re: Переработка пластика. Производство нити

Сообщение alfamosk » 26 апр 2015, 22:03

всем привет!) давно слежу за этой темой и прочитал почти все страницы, но т.к. удалился "Роберт" то стерлись и его сообщения.

все таки подумываю сделать струдер)) хотел задать пару вопросов, нашел итальянцев которые сделали струдер по типа Лемановского, но он по видимому чуть дешевле. хотел у вас спросить по мотору, трубе и шнеку какие нужны? по оборотам вроде понял, нужны 30 в минуту.
1)по мотору то какой делать из более дешевого варианта? Nema или от дворников или от чего еще можно прикрутить? 12 или 24 вольт?
2) труба обычная стальная подойдет?) и сколько по длине лучше?
3) шнек для дерева подойдет или все же нужно искать по бетону?

взглядом профессионала какие ошибки у итальянцев?)) чтоб избежать во время постройки

Заранее спасибо большое за помощь. :)
Вложения

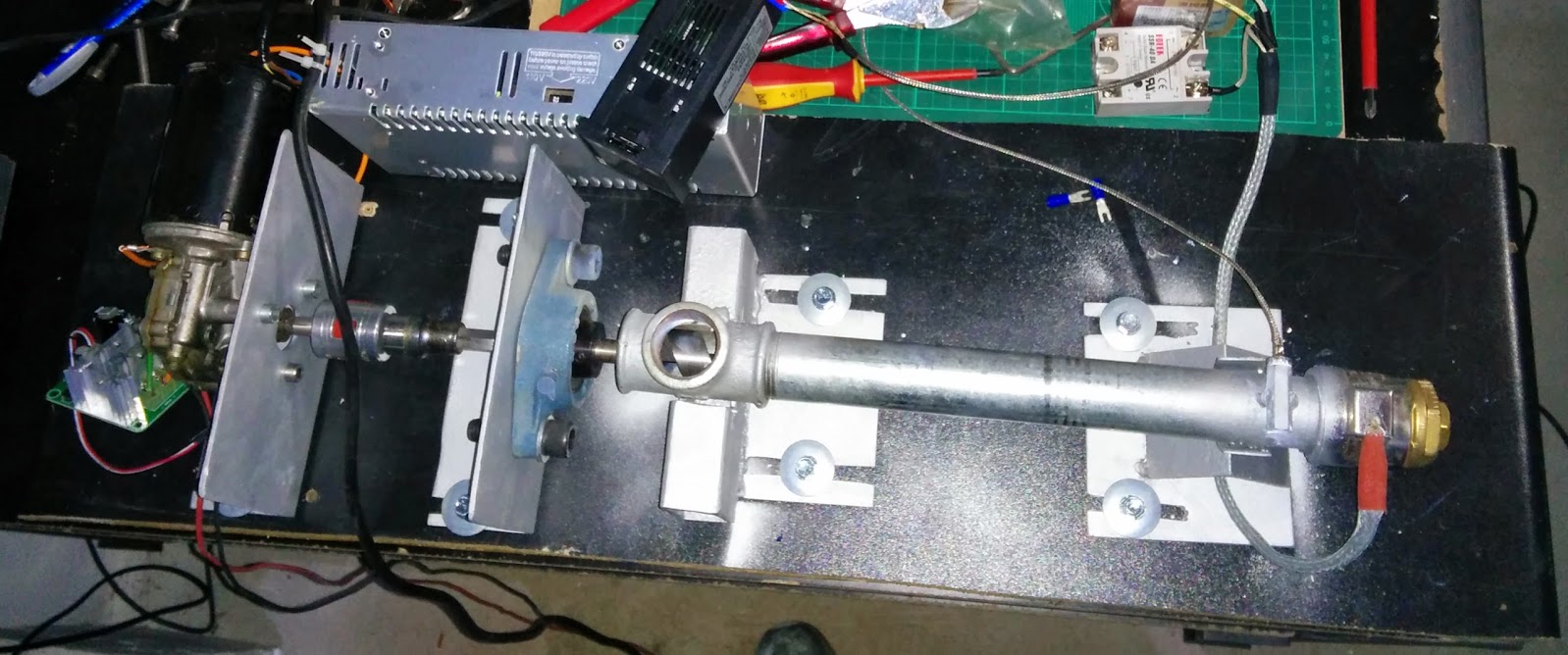

итальянцы собрали цена в районе 150-200 евро. Судя по Лемановкому экструдеру нужно делать по больше короб для загрузки
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Переработка пластика. Производство нити

Сообщение om2804 » 26 апр 2015, 22:49

прямой привод от двигателя дворников не знаю потянет ли. Нужен редуктор 1:1.5 хотябы, лучше 1:2. доступнее и дешевле двигателя не встречал.
труба стальная подойдет, чем длиннее, тем лучше по теории. у меня 400 мм.
для дерева лучше сверло.
мне не нравится тройник, у меняс ним клинило шнек. лучше сделать вырез и вход сточить под конус
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение alfamosk » 26 апр 2015, 23:13

ок, все понял, спасибо большое) а моторчик дворника от 12 вольт запитать?

а диаметр сверла(шнека) какой лучше?

для начала собираюсь заказать вот такой терморегулятор) подходит?)
http://www.ebay.it/itm/271586525591?ssP ... 1438.l2649

и выходное отверстие. или дорого?)) и лучше самому сделать?)
http://www.ebay.it/itm/N-2-tappi-nozzle ... 7#shpCntId
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Переработка пластика. Производство нити

Сообщение Cool » 27 апр 2015, 01:03

alfamosk писал(а):всем привет!) давно слежу за этой темой и прочитал почти все страницы, но т.к. удалился "Роберт" то стерлись и его сообщения.
все таки подумываю сделать струдер)) хотел задать пару вопросов, нашел итальянцев которые сделали струдер по типа Лемановского, но он по видимому чуть дешевле. хотел у вас спросить по мотору, трубе и шнеку какие нужны? по оборотам вроде понял, нужны 30 в минуту.
1)по мотору то какой делать из более дешевого варианта? Nema или от дворников или от чего еще можно прикрутить? 12 или 24 вольт?
2) труба обычная стальная подойдет?) и сколько по длине лучше?
3) шнек для дерева подойдет или все же нужно искать по бетону?
взглядом профессионала какие ошибки у итальянцев?)) чтоб избежать во время постройки
Заранее спасибо большое за помощь. :)


У меня от свеклоподъемника с максимальным усилием в 50Nm использую редуктор 1:3 и то мало. И если не путаю Лиман писал что усилие должно быть около 150Nm. Сверло 400мм по дереву, труба обычная.
Cool

Сообщения: 7
Зарегистрирован: 07 май 2013, 12:57
Откуда: Минск
Skype: kulinych

Re: Переработка пластика. Производство нити

Сообщение alfamosk » 27 апр 2015, 01:43

сначала попробую снять моторчик дворников с какого нибудь грузовика)) потом если буду модернизировать то спросить хотел получается нужно что то вроде этого?
http://www.ebay.it/itm/0576-Motoridutto ... 2ed4d7fe9e



Пс. А вместо терморегулятора тот что в сообщении выше можно использовать ардуино? Может кто нибудь направить на подобное сообщение или тему как сделать?)
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия
