Переработка пластика. Производство нити

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Переработка пластика. Производство нити

Сообщение om2804 » 02 фев 2013, 05:56

Переработка пластикового мусора
Поиск новых материалов для печати
Производство нити из гранул

Ссылки
Экструдер для HDPE | Lyman Extruder | Filastruder | FilaMaker | FilaFab | ExtrusionBot | STRUdittle | Экструдер с cyber-place.ru
Perpetual Plastic Project | О рецикле на reprap.org | X3der | MO.RE.SYS. 3D (YALFE 3)


Литература по переработке полимеров
Мантиа - Втор. переработка полимеров.djvu
Мантиа - Втор. переработка полимеров
(7.78 МиБ) Скачиваний: 4158
Последний раз редактировалось om2804 10 июн 2013, 00:22, всего редактировалось 11 раз(а).
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение om2804 » 27 апр 2015, 17:29

Можно и ардуино если обладаете навыками программирования и схемотехники
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение alfamosk » 27 апр 2015, 18:04

Не, не обладаю :( но думал может есть подобная тема, там бы разобрался :)
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Переработка пластика. Производство нити

Сообщение Сираж » 27 апр 2015, 18:26

alfamosk писал(а):Не, не обладаю :( но думал может есть подобная тема, там бы разобрался :)


Купите готовый ПИД, я заказывал такой----http://ru.aliexpress.com/item/Digital-PID-Temperature-controller-max-40A-SSR-K-thermocouple-probe/678120228.html?recommendVersion=1
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала

Re: Переработка пластика. Производство нити

Сообщение Revenger » 27 апр 2015, 21:42

Такой же себе прикупил. + кольцевые нагреватели. Правда пока регулятор в тоннельной сушке использую. Никак не соберусь в кучу собирать начать именно экструдер.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Переработка пластика. Производство нити

Сообщение alfamosk » 27 апр 2015, 22:36

Ок тогда буду его брать) на ебей уже нашел)
Хотел еще спросить по поводу драйвера на моторчик дворников какой лучше?)
И вот такой блок питания хочу взять) что скажете?)
http://www.ebay.it/itm/ALIMENTATORE-TRA ... 3f3f46f85f


Заранее спасибо)) завтра еду искать сверло, трубу и токаря :)
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Переработка пластика. Производство нити

Сообщение alfamosk » 28 апр 2015, 19:14

купил трубу 1/2 с внутренним диаметром около 15,70 буду растачивать у токаря) и неровностей там...
купил шнек по дереву диаметр 16 длинной 600мм с шестигранным концом)

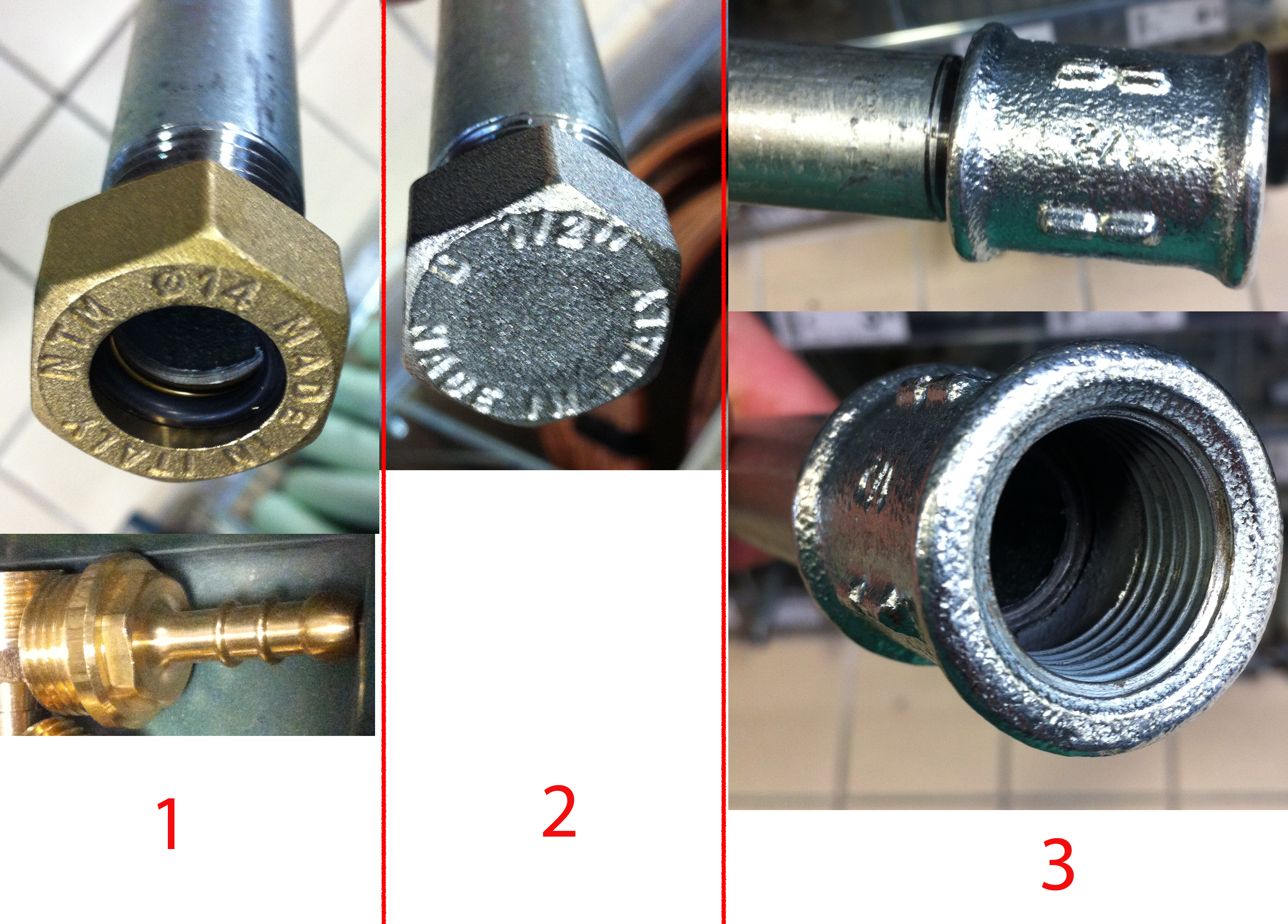

хотел спросить как лучше сделать экструдерный выход?
1) типа того как у Russ's c youtube
2) просто просверлить отверстие под нужный пруток (использовать латунную пробку)
3) как у второго но через переходник. но там может от конца шнека до самой пробки будет 2-3 см.

или есть еще какие варианты?) можно конечно из цельного алюминия сделать но не знаю как будет))

Добавлено спустя 3 часа 29 минут 46 секунд:

предыдущий вопрос отпал) увидел как сделано, буду делать 3ий вариант)

хотел еще спросить зазор между трубой и шнеком какой допустимый?
видел на какой то странице а какая не помню(((
Вложения
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Переработка пластика. Производство нити

Сообщение Acher » 29 апр 2015, 10:38

Мотор-редуктор дворников бывают 10 и 20 Вт.Я использую от М-2141 10 Вт.Заглушка латунная, как вариант 2 у alfamosk.В неё вкручена форсунка от газовой плиты, рассверленная под Д прутка (у меня 1.3 мм), можно быстро поменять под нужный диаметр.На второй скорости редуктора Д филамента (на выходе 1.72-1.78).ПИД REX C-100. ШИМ двигателя (стабилизатор оборотов) по этой схеме http://fornk.ru/853-podborka-sxem-regul ... nogo-toka/
Как тут вставить рисунок?
Acher

Сообщения: 24
Зарегистрирован: 10 апр 2015, 20:36
Откуда: Ростов-на-Дону

Re: Переработка пластика. Производство нити

Сообщение setar » 29 апр 2015, 11:27

в стандартном ответе вкладка "добавить вложения"
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Переработка пластика. Производство нити

Сообщение Myp » 29 апр 2015, 18:28

om2804 писал(а):У меня отклонение в диаметре 3-5% от диаметра примерно. На качестве печати не сказывается.

у меня в уголке лежат короткие моточки твоего прутка с диаметром плавающим до 1.95 ;)
на печати так то внешне не сказывается, если не принимать во внимание что пруток клинит в барьере 2мм и печать приходится заново,
отмотав с бобины пару метром прутка с уплывшим диаметром :D
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Переработка пластика. Производство нити

Сообщение alfamosk » 29 апр 2015, 23:00

сегодня нашел идеальную трубу из нержавейки с зазором между шнеком и стенкой около 1мм может даже меньше.)как думаете подойдет? хотел спросить не могу понять какую функцию играют подшипники особенно "упорный" куда он на шнеке упирается?, не пойму как будет шнек крутиться в трубе, задевать внутренние стенки?


Добавлено спустя 1 час 56 минут 52 секунды:
Acher писал(а):Мотор-редуктор дворников бывают 10 и 20 Вт.Я использую от М-2141 10 Вт.Заглушка латунная, как вариант 2 у alfamosk.В неё вкручена форсунка от газовой плиты, рассверленная под Д прутка (у меня 1.3 мм), можно быстро поменять под нужный диаметр.На второй скорости редуктора Д филамента (на выходе 1.72-1.78).ПИД REX C-100. ШИМ двигателя (стабилизатор оборотов) по этой схеме http://fornk.ru/853-podborka-sxem-regul ... nogo-toka/
Как тут вставить рисунок?

а можешь кинуть фотку как именно сделана часть с заглушкой? т.к. я все не могу определиться какой вариант сделать 2ой или 3ий

Добавлено спустя 1 час 25 минут 35 секунд:

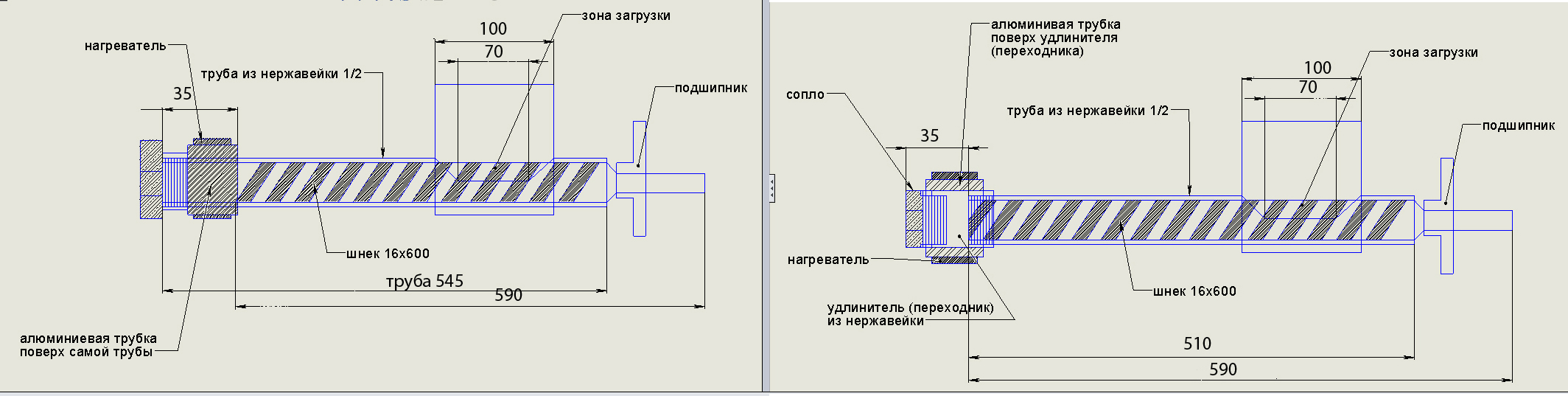

сделал два варианта сопла. не могу выбрать какой лучше? или второй вариант огород городить??))
первый вариант без удлинителя перед соплом, второй с удлинителем.

как думаете нержавейка вообще подойдет под это дело?)))
Вложения
1) без удлинителя перед соплом 2) с удлинителем перед соплом
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 30 апр 2015, 01:13

alfamosk писал(а):сегодня нашел идеальную трубу из нержавейки с зазором между шнеком и стенкой около 1мм может даже меньше.)как думаете подойдет? хотел спросить не могу понять какую функцию играют подшипники особенно "упорный" куда он на шнеке упирается?, не пойму как будет шнек крутиться в трубе, задевать внутренние стенки?


у меня зазор получился 0,3 -0,4мм приблизительно. Я взял самое идеальное сверло Ø14мм(производства интерскол) и в роли трубы латунный удлинитель 250мм, продается в OBI .. у него стенка самая толстая из всего того что получилось найти и сравнить. Еще есть похожее в Леруа Мерлен , но там пока не покупал.. так как уже вроде все работает :)

Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Переработка пластика. Производство нити

Сообщение alfamosk » 30 апр 2015, 01:31

stepmotor писал(а):
alfamosk писал(а):сегодня нашел идеальную трубу из нержавейки с зазором между шнеком и стенкой около 1мм может даже меньше.)как думаете подойдет? хотел спросить не могу понять какую функцию играют подшипники особенно "упорный" куда он на шнеке упирается?, не пойму как будет шнек крутиться в трубе, задевать внутренние стенки?


у меня зазор получился 0,3 -0,4мм приблизительно. Я взял самое идеальное сверло Ø14мм(производства интерскол) и в роли трубы латунный удлинитель 250мм, продается в OBI .. у него стенка самая толстая из всего того что получилось найти и сравнить. Еще есть похожее в Леруа Мерлен , но там пока не покупал.. так как уже вроде все работает :

Ну, трубу хочу взять нержавейку все таки она идеальная внутри и снаружи Стенка вроде 2,77мм т.к обычная труба ужасного качества внутри там шкурить устанешь) да и тепловые свойства говорят до 600-700 градусов выдерживает без деформаций. А у тебя есть удлинитель перед соплом?нагреватель посажен прямо на трубу (удлинитель) или через алюминивое кольцо поверх этого удлинителя(трубы) ?
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 30 апр 2015, 16:22

Нагреватель "сидит" на втулке из латуни. Внутренний диаметр нагревателя 42мм , мощность 300Вт :)
Все это сделано для того чтобы не было больших перепадов.
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Переработка пластика. Производство нити

Сообщение alfamosk » 30 апр 2015, 16:30

stepmotor писал(а):Нагреватель "сидит" на втулке из латуни. Внутренний диаметр нагревателя 42мм , мощность 300Вт :)
Все это сделано для того чтобы не было больших перепадов.

А эту втулку лучше сделать из алюминия или латуни?)
Решил что сделаю втулку и удлинитель перед соплом вместе) и поверх уже нагреватель
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Переработка пластика. Производство нити

Сообщение Acher » 30 апр 2015, 21:12

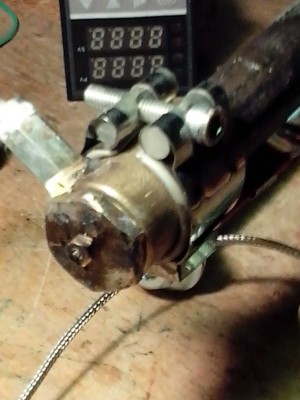

Труба обычная "черная" Ду15,муфта латунная сантехническая,форсунка от газовой плиты рассверленая.Нагреватель бандажный 220В 250Вт.Заглушка тоже 1/2" латунная.Сбоку термопара.
Вложения
Извиняюсь за качество.
Acher

Сообщения: 24
Зарегистрирован: 10 апр 2015, 20:36
Откуда: Ростов-на-Дону
