3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Екатеринбуржец » 22 фев 2014, 19:12

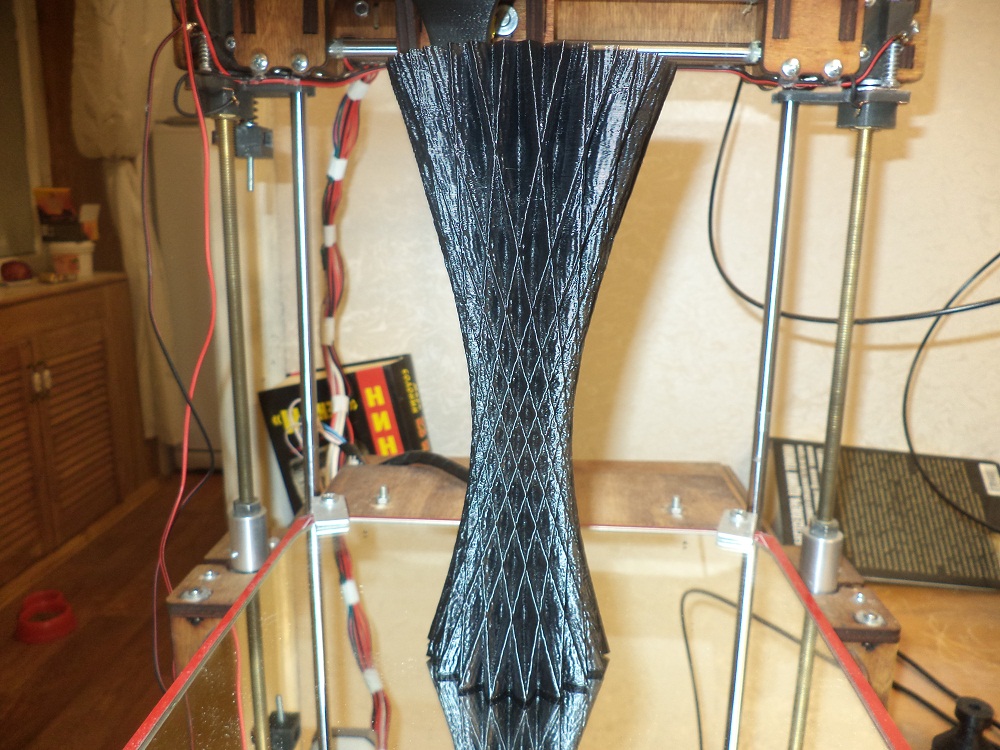

Пробовал печатать в Cura, слайсил им же, поскольку сликр выдал цельную болванку. Настройки, понятно, не подбирал, только основные поставил.
Из плюсов - Cura работат с автолевелинг бед, хоть и ругается на несовпадение контрольной суммы строк (по крайней мере я именно так перевел).

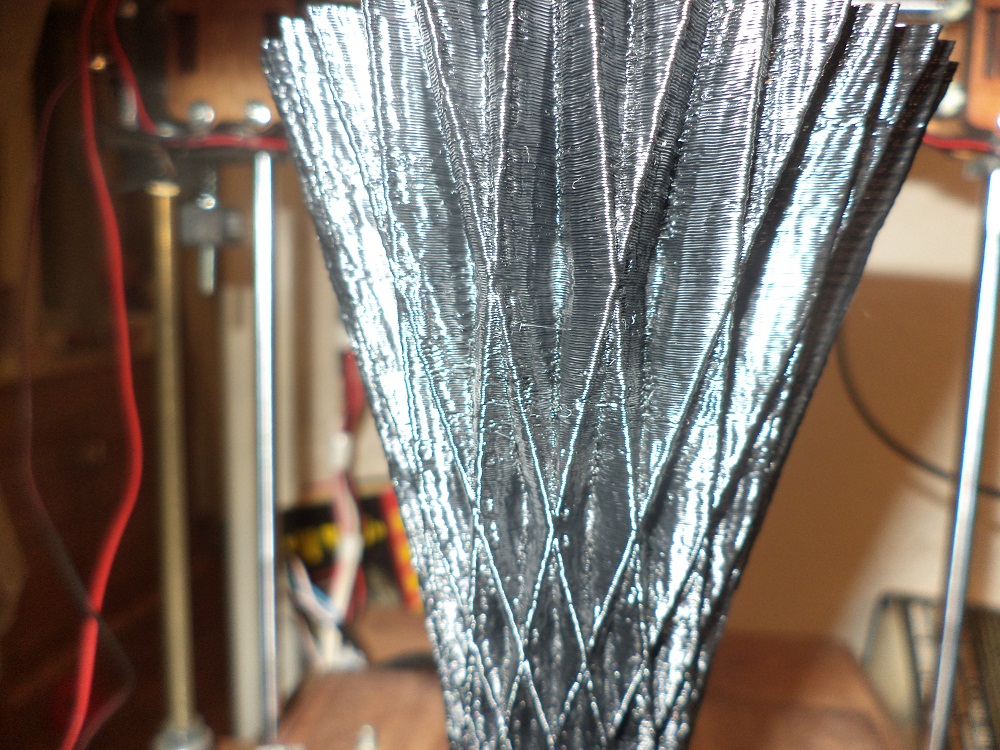

Из минусов - прошу посмотреть на фото, мне не нравится, но прежде чем изменять настойки хотелось бы выслушать ваши мнения - чего не так?
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 23 фев 2014, 17:31

Qwq писал(а):
хм... 250, сол 115... холоднее срывается поток... скорости низкие.

Что означает "срывается поток" ??

Добавлено спустя 1 час 18 минут 26 секунд:
Екатеринбуржец писал(а):Пробовал печатать в Cura, слайсил им же, поскольку сликр выдал цельную болванку. Настройки, понятно, не подбирал, только основные поставил.
Из плюсов - Cura работат с автолевелинг бед, хоть и ругается на несовпадение контрольной суммы строк (по крайней мере я именно так перевел).
Из минусов - прошу посмотреть на фото, мне не нравится, но прежде чем изменять настойки хотелось бы выслушать ваши мнения - чего не так?

что не так надо смотреть на калибровочных башенках. Я вижу что Z слои и бьют и ложатся как попало.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Екатеринбуржец » 23 фев 2014, 19:20

Вы считаете что по Z? Я бы сказал что по x-y. Скорость была слишком высокая 50мм\с. При 40 много лучше. Но вы правы надо На более простой фигуре попробовать. Переделал крепление по Y может это повлияло. Спасибо за совет.
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Екатеринбуржец » 24 фев 2014, 08:45

]Вот - слой 0.2, скорость 30, исправлено крепление Y, Сликр, пронтерфейс.
Нижние слои - явный глюк слайсера, Вместо двух вертикальных стенок напечатал один внутренний и заливку.
А так вроде нормально.
[attachment=1]DSC00799.JPG[/attachment
Вложения
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Qwq » 24 фев 2014, 12:27

karabas2011 писал(а):Что означает "срывается поток" ??


Экструзия практичекси не идет, похоже что не успевает расплавиться пластик. Выдавливает немного(зависит от темпиратуры) пластика и продолжает только после паузы, если шестерня не прогрызла пруток.
На 240 удалось получить стабильную экструзию на 0.8мм/мин. На 250 нормальный поток до 200мм/мин точно. Больше не пробовал.
Qwq

Сообщения: 30
Зарегистрирован: 19 фев 2009, 12:50
Откуда: Москва

Re: Принтер печатает ступеньками

Сообщение Naruto » 26 фев 2014, 16:33

Maxxpda писал(а):
denim писал(а):Это ремень перескакивает, либо натяг выше делать надо, либо искать косяки в параллельности шкивов.

Нет,оказалось что движки шаги пропускали!!!уменьшил скорость движков и стало всё нормально печатать

Движки шаги пропускают то же не просто так, сам почти все волосы вырвал, пока избавился от пропуска шагов по Y, причин было несколько
1. Не соосно установлены направляющие кровати (буквально десятые доли миллиметра давали торможение, выверял штангелем до 0,1 мм)
2. Натяжение ремней было выполнено избыточно, ролики так же стояли так что ремень елозил влево вправо (исправил), так же важно что бы ремень зажимался ровно та том же уровне по высоте, на котором идет через ролик, дабы при в крайних позициях не происходил перекос ремня и соответствено еще более сильное натяжение не образовывалось (движок делает трык и все печать испорчена)
после устранения этих двух косяков, пропуски стали реже, но все равно случались если печатающая голова цеплялась за "сопли", тут помог пункт 3
3. Увеличения тока на движки (по часовой стрелке крутим регулятор на драйвере (советовали по 5 градусов, я выкрутил на четверть оборота по Y b yf 1/8 оборота по Х и поставил обдув на движки (по кулеру, чтоб точно не грелись) Драйвера не греются, движки ледяные.
Теперь пропуски бывают только на резких сменах направлений на больших скоростях печати больше 50 мм (что для мня уже достижение) и связаны опять же с "соплями" и уже практически редкость... тьфу тьфу
Так, что снижение скорости это конечно метод, но сначала желательно механику наладить, прежде чем скорость в жертву приносить.
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Екатеринбуржец » 26 фев 2014, 17:50

Тогда уж - выявить предельные скорости печати для своего принтера и сравнить с аналогичными достижениями. По модели принтера. Потому как определить что не лады в механике неспециалисту, или даже не набившему руку пользователю - нереально.
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Naruto » 26 фев 2014, 20:49

Екатеринбуржец писал(а):Тогда уж - выявить предельные скорости печати для своего принтера и сравнить с аналогичными достижениями. По модели принтера. Потому как определить что не лады в механике неспециалисту, или даже не набившему руку пользователю - нереально.

По механике все просто в общем то, чего там понимать? выставить соосно направляющие до 0,1 мм ( обычный штангель позволяет выставить до 0,05 мм без проблем, а особо одареные и до 0,025 измерят - у кого зрение неплохое :)) ,подобрать ровные шпильки, чтоб их не колбасило? да натянуть ремни по уровню и без излишнего усердия?
(это я пишу про классический МЕндель на шпильках, имхо одна из самых сложных моделей в настройке механики, но зато меннее зависима от косяков нарезки деталей)
В общем реально, но муторно, у меня на механику ушло недели две (сейчас, понимая в чем грабли, справлюсь за пол дня с тестовыми отпечатками:) )
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Екатеринбуржец » 27 фев 2014, 08:47

Вот именно: "Сейчас, понимая в чем грабли...".
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: 3D печать , типовые проблемы и методы устранения

Сообщение mbot3d » 23 мар 2014, 16:39

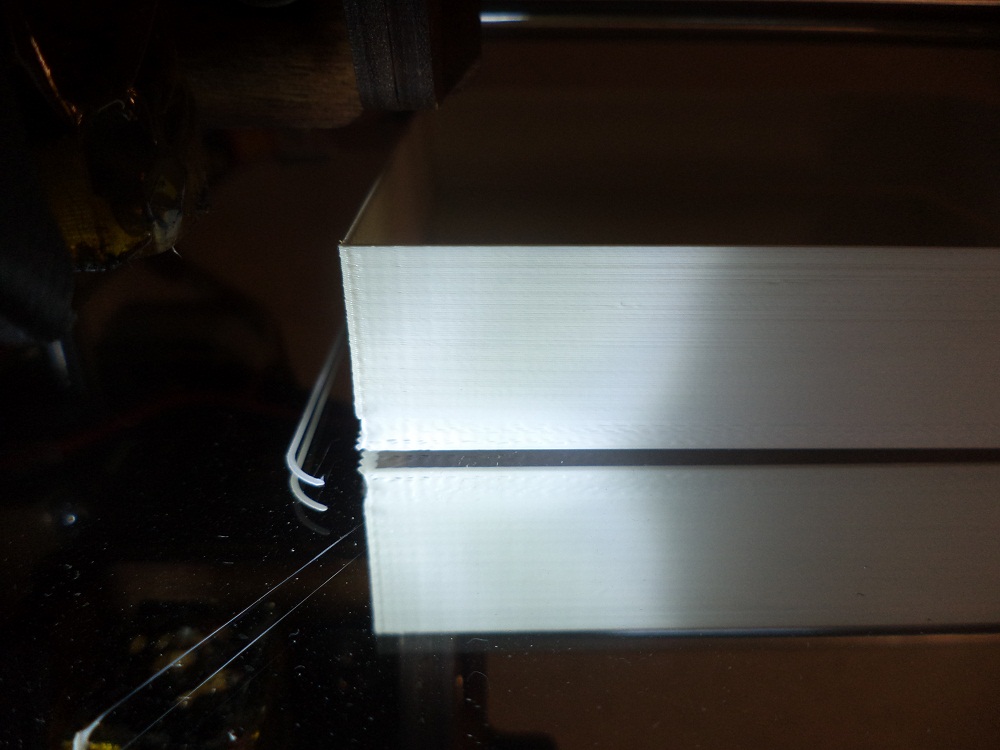

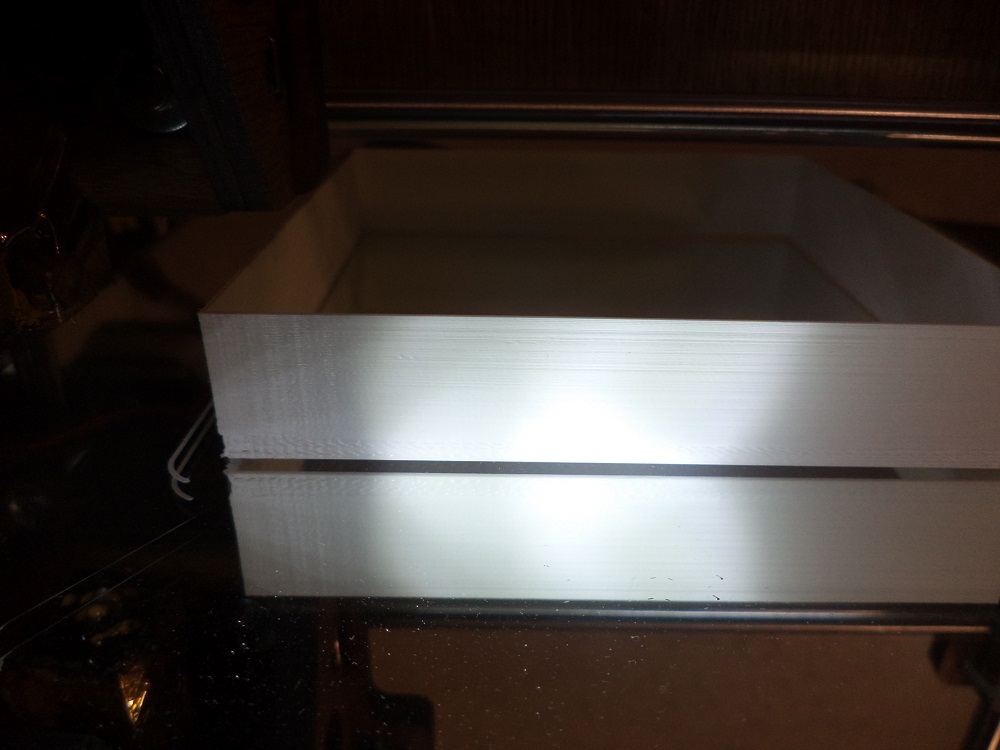

В чем может быть дело? Иногда (то есть часто, но не всегда) детали при печати искажаются в одной оси, причем как правило просто смещаются верхушкой на меня, а иногда одна грань имеет по 5-8 микросмещений туда/обратно и это в пределах пары сантиметров. При том, что в общем и целом качество печати отличное, адгезия в норме, искажений от перегрева и остывания нет. Как такое можно победить, куда копать? Mbot3d Dual Extruder, ReplicatorG/Makerware via Skeinforge (пробовал профили в разных интерпретациях).

mbot3d

Сообщения: 2
Зарегистрирован: 23 мар 2014, 16:15

Re: 3D печать , типовые проблемы и методы устранения

Сообщение baru » 23 мар 2014, 19:22

mbot3d писал(а):В чем может быть дело? Иногда (то есть часто, но не всегда) детали при печати искажаются в одной оси
причины с первой страницы проверили/исключили?
baru

Сообщения: 212
Зарегистрирован: 11 июл 2013, 20:24
Откуда: г. Харьков

Re: 3D печать , типовые проблемы и методы устранения

Сообщение mbot3d » 23 мар 2014, 21:25

baru писал(а):причины с первой страницы проверили/исключили?

Это пройденный этап. Ремни несколько раз натягивал сильнее или слабее, направляющие смазаны прекрасно, легкий изгиб есть только на винте с осью Z, но он реально небольшой и направляющие явно ситуацию исправляют, к тому же через несколько попыток печать все же получается ровной. Шестерни не проворачивает... Почему-то думается, что дело или в потоке воздуха от кулеров или в софтовой части. Закономерности нет, чтобы подловить этот баг.
mbot3d

Сообщения: 2
Зарегистрирован: 23 мар 2014, 16:15

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 23 мар 2014, 21:37

Радиаторы на драйверы двигателей. Проверить шпули на валах ещё раз.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Принтер печатает ступеньками

Сообщение SDimok » 24 мар 2014, 03:21

Naruto писал(а):Движки шаги пропускают то же не просто так, сам почти все волосы вырвал, пока избавился от пропуска шагов по Y, причин было несколько
1. Не соосно установлены направляющие кровати (буквально десятые доли миллиметра давали торможение, выверял штангелем до 0,1 мм)
2. Натяжение ремней было выполнено избыточно, ролики так же стояли так что ремень елозил влево вправо (исправил), так же важно что бы ремень зажимался ровно та том же уровне по высоте, на котором идет через ролик, дабы при в крайних позициях не происходил перекос ремня и соответствено еще более сильное натяжение не образовывалось (движок делает трык и все печать испорчена)
после устранения этих двух косяков, пропуски стали реже, но все равно случались если печатающая голова цеплялась за "сопли", тут помог пункт 3
3. Увеличения тока на движки (по часовой стрелке крутим регулятор на драйвере (советовали по 5 градусов, я выкрутил на четверть оборота по Y b yf 1/8 оборота по Х и поставил обдув на движки (по кулеру, чтоб точно не грелись) Драйвера не греются, движки ледяные.
Теперь пропуски бывают только на резких сменах направлений на больших скоростях печати больше 50 мм (что для мня уже достижение) и связаны опять же с "соплями" и уже практически редкость... тьфу тьфу
Так, что снижение скорости это конечно метод, но сначала желательно механику наладить, прежде чем скорость в жертву приносить.

Пробовали напечатать что нибудь со 100% заполнением?
Ну или хотя бы 90% ?
Попробуйте - будете удивлены.
Похоже, что у Вас плохо откалиброван экструдер.
Сопло не должно биться об модель.
Раз оно бъется, значит экструдер давит лишний пластик.
Вот тут я писал о том как подстроить экструзию на ходу:
forum107/topic12917-2280.html
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Diag2all » 24 мар 2014, 22:05

Доброго времени суток. Проблема такая:
Настройки оси Z прошли нормально, С позиции ДОМ в 0 и обратно все ОК, но как только я даю задание на печать, экструдер не доходит до позиции 0, создавая лишний зазор в 0.2 мм, я всю прошивку пересмотрел на счет всяческх офсетов но никаких четких указаний не нашел :( ... настройки слайсера дефолтные, Я убрал этот зазор при помощи оффсета - 0.2 оси z Но это как то не серьезно... хочется найти в чем проблема
i3 Arduino2560+RAMPS 1.3+LCD
Diag2all

Сообщения: 58
Зарегистрирован: 25 ноя 2013, 21:23
Откуда: Шанхай
