3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Криво распечатывается модель, послойное смещение

Сообщение karabas2011 » 16 фев 2014, 23:24

VasilZ писал(а):Всем привет!
Столкнулся вот с такой проблемой. Отпечатал уже целую катушку, вторая пошла, и решил наконец сделать что-то для DIY-девайса: нарисовал и запустил в печать корпус для терморегулятора (netfabb говорит, что всё ОК, Repetier+Sli3R тоже ни на что не ругаются 8) ).
До этого тоже распечатывал модели, которые сам рисовал, всё было нормально. Единственное отличие этой - она занимает почти всю возможную рабочую область принтера (9х9 см из доступных 10х10).
Рисовал в SketchUp, все поверхности обращениы правильно, с нормалями проблем нет. Модель в формате .stl прикрепляю.
Принтер Printrbot simple. Пластик PLA. При печати внимательно, чуть ли не с лупой сидел и смотрел за движениями осей, ну нет пропуска шагов, такое ощущение, что он так нарочно печатает, но при предпросмотре G-кода после слайсинга модель выглядит ровно так, как надо.
Кто-нибудь вообще сталкивался с таким? Как бороться?

выставить правильно размер печати по X. Судя по всему пытается печатать за пределами и едет обратно уже с другими координатами Попробуй для проверки уменьшить размеры на 1см и принтануть
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Криво распечатывается модель, послойное смещение

Сообщение setar » 17 фев 2014, 10:46

Radus писал(а):плохо закреплены шпули на валу двигателя

+1 (посмотри самую первую фотку в этой теме)
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Криво распечатывается модель, послойное смещение

Сообщение karabas2011 » 18 фев 2014, 12:15

setar писал(а):
Radus писал(а):плохо закреплены шпули на валу двигателя

+1 (посмотри самую первую фотку в этой теме)


Тогда у него каждая следующая печать будет стартовать в новом месте на кровати - это будет заметно.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Криво распечатывается модель, послойное смещение

Сообщение Dimon372 » 18 фев 2014, 12:30

karabas2011 писал(а):Тогда у него каждая следующая печать будет стартовать в новом месте на кровати - это будет заметно.
Нет. ведь перед каждой новой печатью все уходит в Home :)
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: 3D печать , типовые проблемы и методы устранения

Сообщение xflamex » 18 фев 2014, 15:32

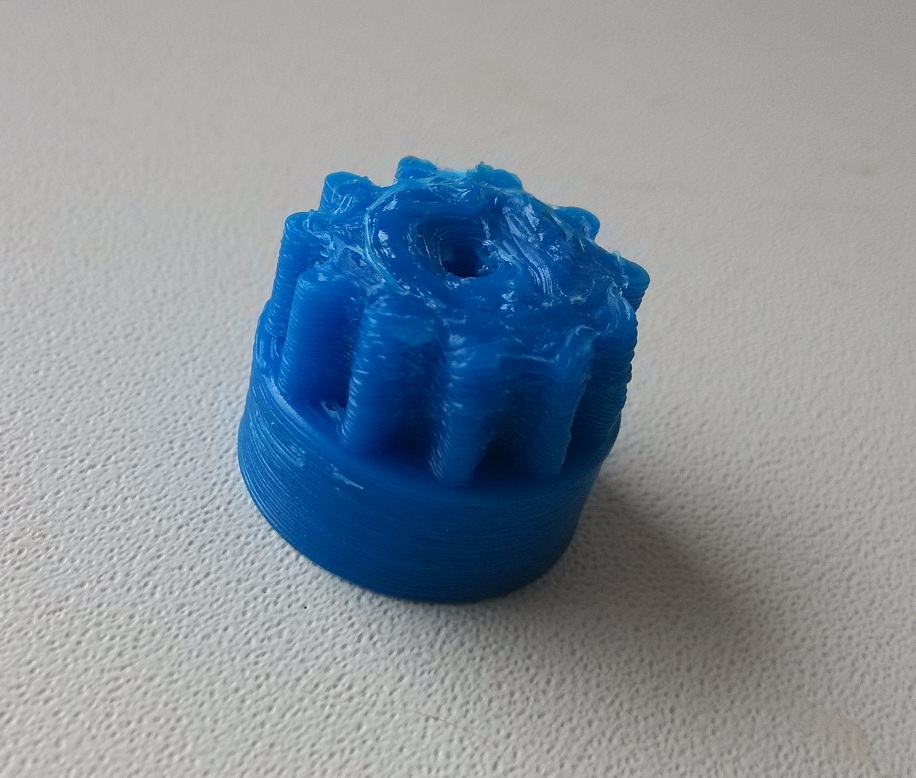

А подскажите почему так получается? вначале нормально идет, а когда начинаются активные перемещения из угла в угла то такая картина вырисовывается. Скорости понизить?
Вложения
xflamex

Сообщения: 9
Зарегистрирован: 21 мар 2013, 16:02

Re: 3D печать , типовые проблемы и методы устранения

Сообщение agrloki » 18 фев 2014, 15:40

xflamex писал(а):А подскажите почему так получается? вначале нормально идет, а когда начинаются активные перемещения из угла в угла то такая картина вырисовывается. Скорости понизить?

Охлаждение поставить!
У вас если смотреть на фото заметно слева зубья более качественные- предполагаю с той стороны есть вентилятор.
А вот сдругой стороны все признаки того что голова подплавляет предидущие слои.
agrloki

Сообщения: 88
Зарегистрирован: 25 дек 2013, 13:08

Re: 3D печать , типовые проблемы и методы устранения

Сообщение xflamex » 18 фев 2014, 17:19

Понял, спасибо, буду ставить, а где зубья норм, там скорее всего сквозняк просто :-D
xflamex

Сообщения: 9
Зарегистрирован: 21 мар 2013, 16:02

Re: 3D печать , типовые проблемы и методы устранения

Сообщение agrloki » 18 фев 2014, 17:24

xflamex писал(а):Понял, спасибо, буду ставить, а где зубья норм, там скорее всего сквозняк просто :-D

Я тоже по таким граблям прыгал, у меня с одной стороны вентилятор для обдува j-head стоит, так там с мелкими деталями все было ок, а с противоположной стороны, в тени от головы все плыло.
agrloki

Сообщения: 88
Зарегистрирован: 25 дек 2013, 13:08

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Alexeus » 18 фев 2014, 18:24

дык тоже не понимаю- порой на фотках запечатлено сопло, печатающее что то без вентилятора- и нет таких проблем, а тут, получается, без вентилятора вообще нельзя ничего распечатать...
(тот же cube 3d -на нем печатал, там нет никакого обдува, а печатает нормально и абс и пла)
Последний раз редактировалось Alexeus 18 фев 2014, 18:25, всего редактировалось 1 раз.
Интересная вещь, сделал 3D Принтер по своим соображениям, потом увидел его в интернете- оказалось это Mendel Aluminium )))
Alexeus

Сообщения: 158
Зарегистрирован: 22 май 2013, 08:41

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ylvov » 18 фев 2014, 18:25

Я так дую 8)
Качество супер. :good:
Если скорость обдува правильно выставить. :wink:
Аватара пользователя
ylvov

Сообщения: 221
Зарегистрирован: 20 июн 2012, 22:22
Откуда: Санкт-Петербург
Skype: garakata
ФИО: Юрий

Re: 3D печать , типовые проблемы и методы устранения

Сообщение agrloki » 18 фев 2014, 18:36

Alexeus писал(а):дык тоже не понимаю- порой на фотках запечатлено сопло, печатающее что то без вентилятора- и нет таких проблем, а тут, получается, без вентилятора вообще нельзя ничего распечатать...
(тот же cube 3d -на нем печатал, там нет никакого обдува, а печатает нормально и абс и пла)

Не совсем так, все сильно зависит от режима печати (температура, количество одновременно печатаемых объектов,скорость печати) и от конструкции сопла. Качество и характеристики пластика тоже немало влияют.
Обдув это самое простое решение, если посмотрить ролики на тытрубке, то можно заметить что обдув есть у большинства народа, да и безумное количество вариантов разнообразных монструозных конструкций сопел для обдува на тингверсе тоже не от хорошей жизни появилось.
Я себе обдув только собираюсь ваять, поэтому чтоб не иметь подобных проблем печатаю мелочевку из расчета 3-4ре детали на столе, тогда слои успевают нормально остыть и тепло головы на них уже не сильно влияет.
agrloki

Сообщения: 88
Зарегистрирован: 25 дек 2013, 13:08

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Qwq » 19 фев 2014, 08:17

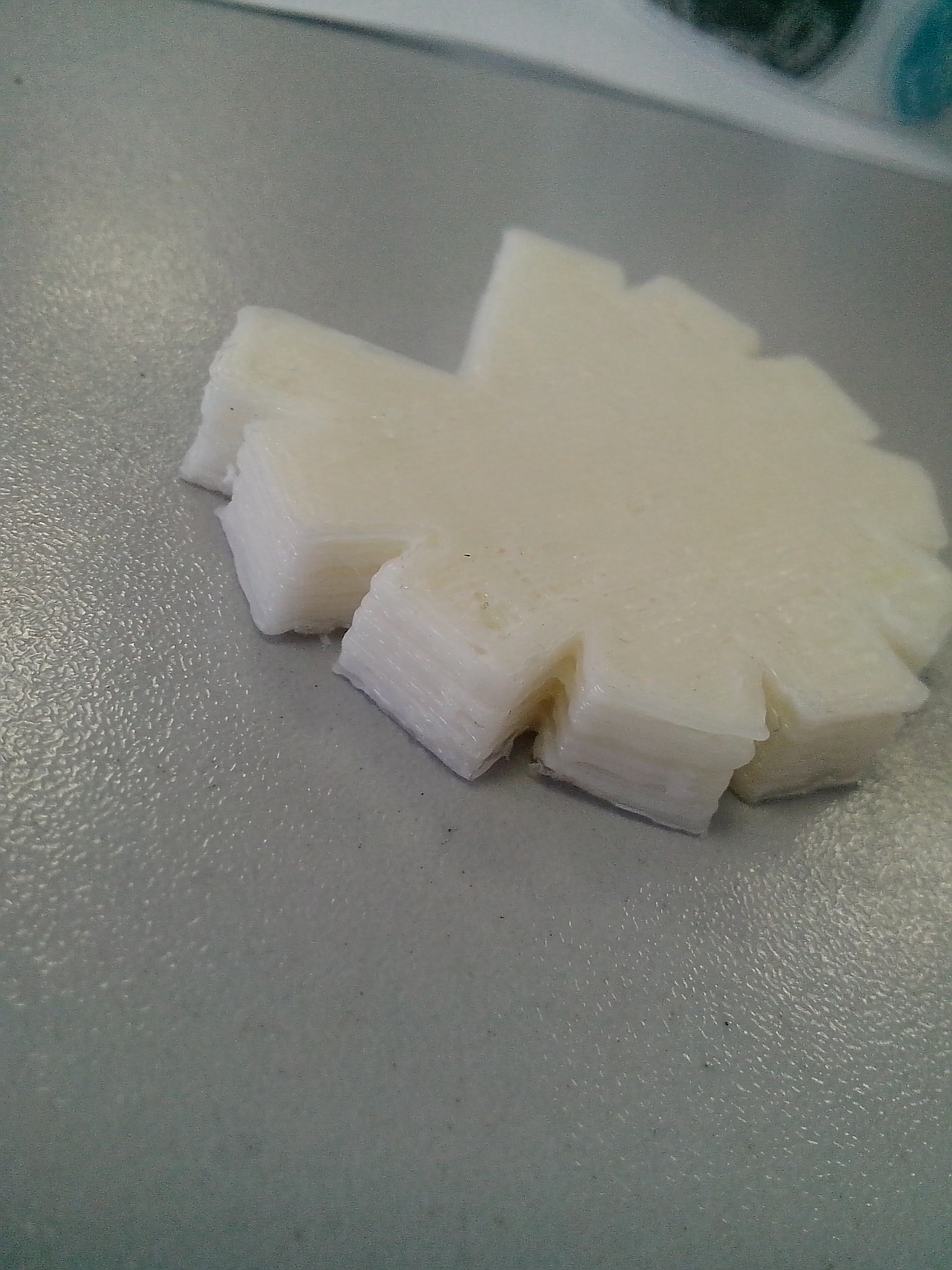

толщина 8мм.
Это из-за "недолива" такая фигня получается?
Qwq

Сообщения: 30
Зарегистрирован: 19 фев 2009, 12:50
Откуда: Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 21 фев 2014, 14:53

Qwq писал(а):

толщина 8мм.
Это из-за "недолива" такая фигня получается?

похоже на жуткий перегрев
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Qwq » 21 фев 2014, 16:56

karabas2011 писал(а):
Qwq писал(а):

толщина 8мм.
Это из-за "недолива" такая фигня получается?

похоже на жуткий перегрев


хм... 250, сол 115... холоднее срывается поток... скорости низкие.
Qwq

Сообщения: 30
Зарегистрирован: 19 фев 2009, 12:50
Откуда: Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Alexeus » 22 фев 2014, 12:33

Qwq, похоже на недостаточное охлаждение. Слои выглядят спеченными, не успевают предыдущие слои остыть, как на них накладываются новые.
При печати видно что предыдущие слои мягкие? (например зубочисткой потыкать или понаблюдать за процессом печати)

Добавлено спустя 3 минуты 40 секунд:

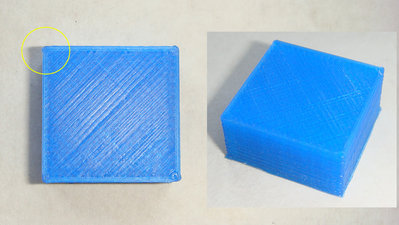

У меня, в свою очередь, так же вопрос- углы получаются немного дугой что ли, выходящей за периметр, это как то можно поправить?
(PLA 185-210C в процессе печати менял температуру, на углах не сказалось, охлаждение присутствовало, скорее всего дело в настройках прошивки, но в каких?)
Вложения
Интересная вещь, сделал 3D Принтер по своим соображениям, потом увидел его в интернете- оказалось это Mendel Aluminium )))
Alexeus

Сообщения: 158
Зарегистрирован: 22 май 2013, 08:41
