Печатный стол (HeatBed)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать, используемые материалы

Сообщение IliaMoroz » 20 сен 2013, 05:12

faeton13 писал(а):
pgs.proekant писал(а):Вчера купил синий скотч в строительном супермаркете. И у меня получилось напечатать ABS пластиком на холодном (почти 50 градусов всего) столе, как это было сделано в статье http://diylife.ru/diy/nagrevatelnyj-sto ... otche.html

в общем то это совсем не тото синий скотч. этот можно заменить людой малярной лентой с тем же эффектом.

и да - пол кило пластика уже на клей карандаше распечатал. вполне нормально.

Ну я бы так не сказал. Малярную ленту желательно брать под температуру 110 С. Иногдалента может отклеиваться от стекла.
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Стол на 220V

Сообщение andreykyz » 24 сен 2013, 20:50

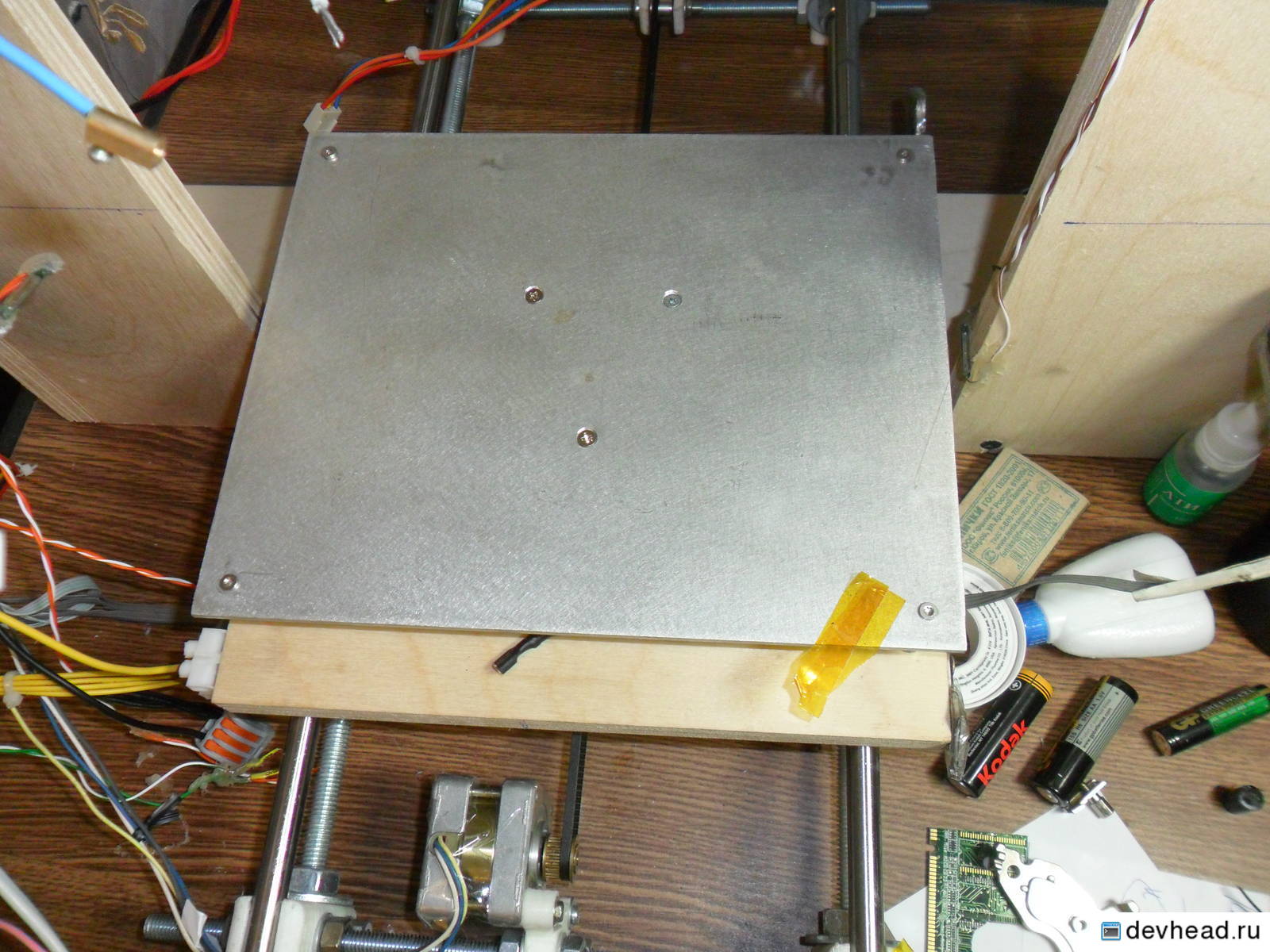

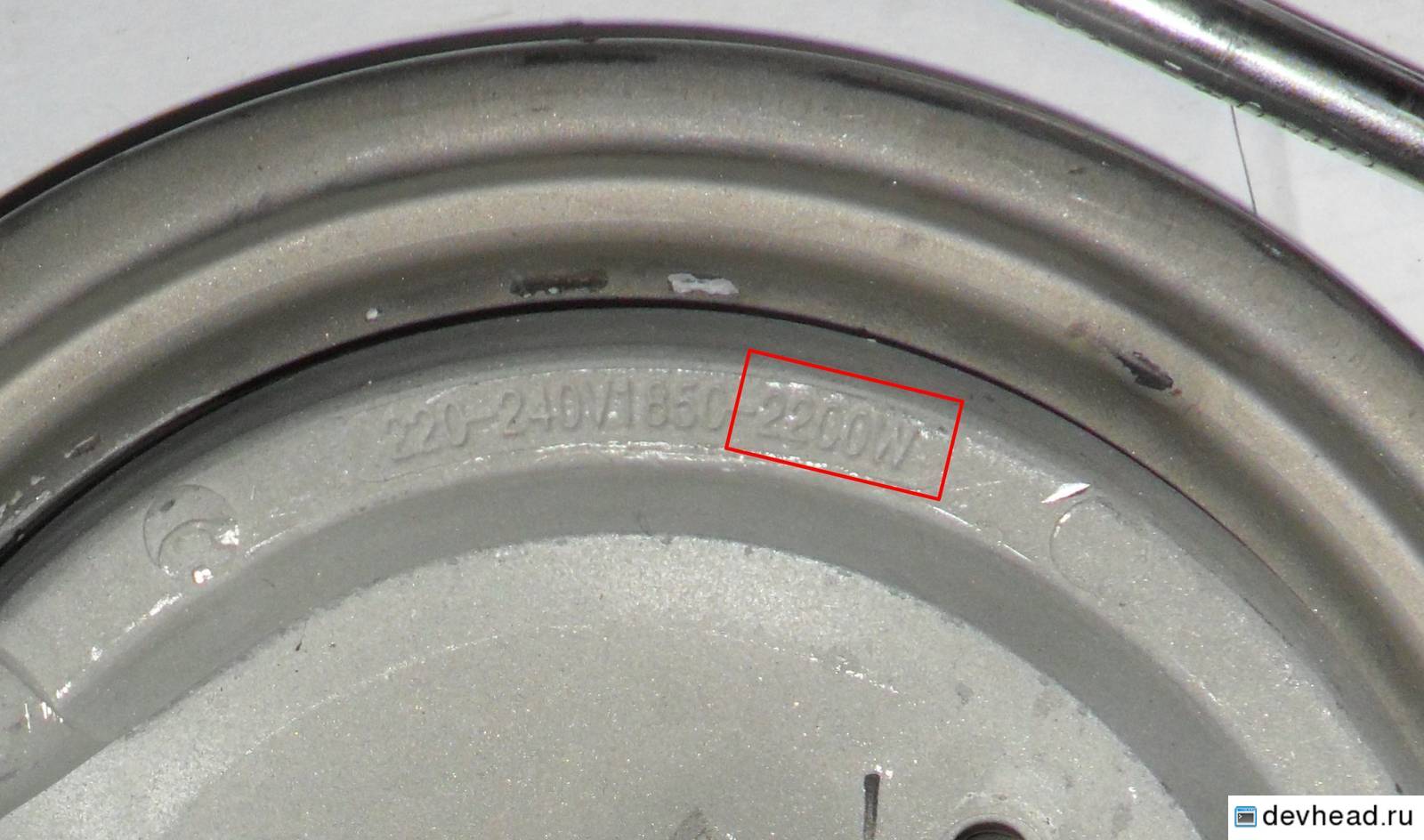

Собираю принтер Prusa i3 boxframe. Недавно собрал стол на 220v с теном от чайника греет очень быстро. Управление тиристором, я думаю что ШИМ 7Hz для тиристора нормально. Подробный фотоотчет сдесь. Только вот все думаю как приделать термистор, он у меня с ногами в разные стороны. Если клеить на скотч то он быстро отклеивается.

P.S. Про шаговик можно не говорить я уже заказал нормальные.
Последний раз редактировалось andreykyz 25 сен 2013, 10:11, всего редактировалось 1 раз.
Аватара пользователя
andreykyz

Сообщения: 105
Зарегистрирован: 11 июн 2013, 14:52
Откуда: М.о. О.-з. р-он
прог. языки: Си, Java, python, bash

Re: 3D печать, Подготовка печатного стола

Сообщение om2804 » 24 сен 2013, 21:43

http://forums.reprap.org/read.php?1,61008,61008
Идея не нова. Уже использовали нагреватель от утюга
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Стол на 220V

Сообщение setar » 24 сен 2013, 22:14

Просьба размещать картинки здесь, на форуме в виде приложений.
бесплатные хостинги раздражают рекламой а потом и вовсе удаляют контент.

В случае нагрева от чайника требуется массивная подложка для равномерного распространения тепла, а это плохо, особенно в вашем случае (мотор по Y весьма слаб)
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать, Подготовка печатного стола

Сообщение Archer_snp » 25 сен 2013, 10:02

Никто в качестве стола не пробовал использовать композиты типа Дюростон, Дюроборд? Плюсы видятся в укладке нагреваемого стола непосредственно на платформу каретки.
Archer_snp

Сообщения: 166
Зарегистрирован: 24 июл 2013, 12:49
Откуда: Омск
ФИО: Юрий

Re: 3D печать, Подготовка печатного стола

Сообщение andreykyz » 25 сен 2013, 10:27

om2804 писал(а):http://forums.reprap.org/read.php?1,61008,61008
Идея не нова. Уже использовали нагреватель от утюга

Я знаю, но ифы как-то маловато. Решил провести испытания т.к. уж очень привлекательно.
Аватара пользователя
andreykyz

Сообщения: 105
Зарегистрирован: 11 июн 2013, 14:52
Откуда: М.о. О.-з. р-он
прог. языки: Си, Java, python, bash

Re: 3D печать, Подготовка печатного стола

Сообщение setar » 25 сен 2013, 10:34

аллюмо композиты имеют основой пластик, ему будет плохо.
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Стол на 220V

Сообщение andreykyz » 25 сен 2013, 10:44

setar писал(а):В случае нагрева от чайника требуется массивная подложка для равномерного распространения тепла.

Сомневаюсь что требуется именно массивная. Да и равномерное распределение тепла тоже понятие относительное у чела с утюгом градиент получился 10 градусов с пластиной в 3мм. Меня больше волнует то что пластина с теном не плотно прилегает, думаю намазать силиконовым герметиком для лучшей теплопроводности.
Аватара пользователя
andreykyz

Сообщения: 105
Зарегистрирован: 11 июн 2013, 14:52
Откуда: М.о. О.-з. р-он
прог. языки: Си, Java, python, bash

Re: 3D печать, Подготовка печатного стола

Сообщение setar » 25 сен 2013, 10:45

силиконовый герметик термоизолянт (не самый лучший но тем не менее)
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать, Подготовка печатного стола

Сообщение Archer_snp » 25 сен 2013, 10:46

Не Дюбон, а Дюростон :) Это не алюмокомпозит, а композит на основе мин. волокна с высокотемпературным связующим. до 230 гр. продолжительно и до 285 кратковременно работают. Есть в листах.
Archer_snp

Сообщения: 166
Зарегистрирован: 24 июл 2013, 12:49
Откуда: Омск
ФИО: Юрий

Re: 3D печать, Подготовка печатного стола

Сообщение setar » 25 сен 2013, 10:48

интересно, однако тогда встает вопрос о регулировке стола
все равно его поднимать нужно
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать, Подготовка печатного стола

Сообщение Archer_snp » 25 сен 2013, 10:48

http://www.rosizolit.ru/impmat.php

А зачем его поднимать? Если оси при сборки перпендикулярны, а нагреветельный стол жестко зажат между стеклом и столиком каретки?
Archer_snp

Сообщения: 166
Зарегистрирован: 24 июл 2013, 12:49
Откуда: Омск
ФИО: Юрий

Re: 3D печать, Подготовка печатного стола

Сообщение setar » 25 сен 2013, 11:02

как регулировать стекло?

Добавлено спустя 1 минуту 16 секунд:
регулировать его по любому нужно, иначе угловые секунды отклонений вертикали сделают невозможной печать
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать, Подготовка печатного стола

Сообщение Archer_snp » 25 сен 2013, 11:10

Понял. В голову пришла гениальная идея :) приду домой - нарисую...
Archer_snp

Сообщения: 166
Зарегистрирован: 24 июл 2013, 12:49
Откуда: Омск
ФИО: Юрий

Re: 3D печать, Подготовка печатного стола

Сообщение andreykyz » 25 сен 2013, 17:19

setar писал(а):силиконовый герметик термоизолянт (не самый лучший но тем не менее)

Вообще теплопроводность силикона 0.1 в противовес 0.01 у воздуха. Эффект будет, но лучше возьму кпт-8 в этих наших интернетах пишут, что она до 180˚C. А силиконом сделаю теплоизоляцию.

Добавлено спустя 1 минуту 34 секунды:
Archer_snp писал(а):Понял. В голову пришла гениальная идея :) приду домой - нарисую...

Пружинки?
Аватара пользователя
andreykyz

Сообщения: 105
Зарегистрирован: 11 июн 2013, 14:52
Откуда: М.о. О.-з. р-он
прог. языки: Си, Java, python, bash
