Слайсер KISSlicer

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Слайсер KISSlicer

Сообщение Vovich70 » 08 сен 2015, 19:47

Kudesnik писал(а):То есть, выдавливается цилиндр, радиусом 1.75 и высотой 0.5572 мм

А почему тут радиус?Вроде диаметр должен быть?Или я не так понял?
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Слайсер KISSlicer

Сообщение Kudesnik » 08 сен 2015, 20:37

Vovich70 писал(а):А почему тут радиус?Вроде диаметр должен быть?Или я не так понял?


Диаметр конечно )

В формулах чаще радиус упоминается и используется, вот я "по инерции" и напечатал радиус
Смотреть, не значит видеть!!!
Аватара пользователя
Kudesnik

Сообщения: 24
Зарегистрирован: 23 янв 2014, 14:17

Re: Слайсер KISSlicer

Сообщение Kudesnik » 09 сен 2015, 13:55

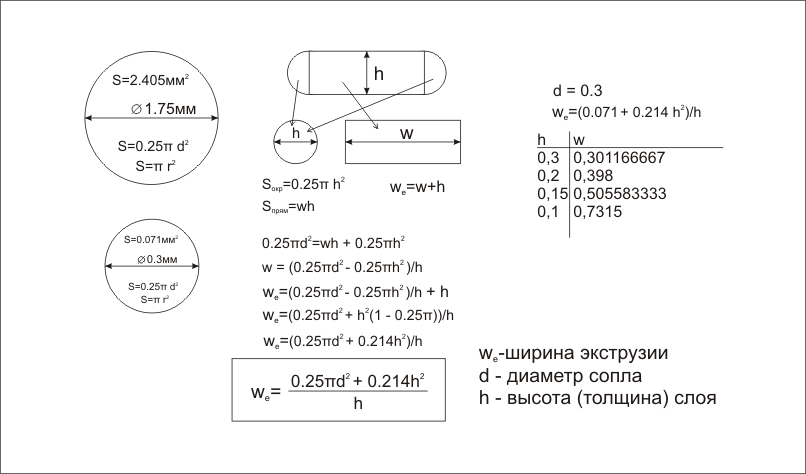

Если предположить, что сечении экструзии это прямоугольник с полукруглыми сторонами,
то не сложно вычислить ширину экструзии

она тогда будет равна:
W = (0.25πd^2 + 0.214h^2)/h
d - диаметр сопла
h - высота слоя

на практике, у меня где-то так и получается

Теоретически правильней в kisslicer указывать ширину экструзии, полученную при сплющивании прутка диаметром равным диаметру сопла,
а не уменьшать поток коэффициентом, подгоняя ширину экструзии к диаметру прутка.






Добавлено спустя много минут и секунд:
Создаю новое сообщение, а оно к старому присоединяется...
при этом смысл сообщения уже другой
:o

Экспериментирую с заливкой

KISSlicer 1.5 beta 2.22

Не получается задать собственное значение заливки...
Set % infill
Какое бы значение я не указал, устанавливается ближайшее наименьшее из фиксированных 100, 50, 33.3, 25 и т.д.

Смысл тогда указывать значение (кнопка зачем?), если оно все равно устанавливается из заданных, а заданное и бегунком можно установить?
Вложения
Последний раз редактировалось Kudesnik 09 сен 2015, 13:58, всего редактировалось 1 раз.
Смотреть, не значит видеть!!!
Аватара пользователя
Kudesnik

Сообщения: 24
Зарегистрирован: 23 янв 2014, 14:17

Re: Слайсер KISSlicer

Сообщение icehardy » 09 сен 2015, 13:57

Вроде бы там изменяется ширина заливки при значениях заливки больше 50%
т.е. ползунок остается на 50% а ширина если была 0.3 становится какой то вроде 0.33-0.34
Не помню сейчас точно
Обрати внимание
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Слайсер KISSlicer

Сообщение Kudesnik » 09 сен 2015, 14:09

icehardy писал(а):Вроде бы там изменяется ширина заливки при значениях заливки больше 50%
т.е. ползунок остается на 50% а ширина если была 0.3 становится какой то вроде 0.33-0.34
Не помню сейчас точно
Обрати внимание


ВЕРНО !!!

Неожиданно :shock:

Сопло 0.3
Слой 0.2
Заливка 99% превращается в заливку 50% и ширину экструзии 0.792

Это же для экструдера испытание будет - выдавить экструзию в 2.5 раза шире сопла !!!

Добавлено спустя секунды:
:?: а ведь kisslicer ничего не знает про диаметр сопла !!!

Как он так сам предлагает ширину экструзии для заливки???
Смотреть, не значит видеть!!!
Аватара пользователя
Kudesnik

Сообщения: 24
Зарегистрирован: 23 янв 2014, 14:17

Re: Слайсер KISSlicer

Сообщение setar » 09 сен 2015, 23:08

:) вспоминаю свои "догадки" два года назад.
когда я начал делать CaliGator
У меня теория всегда не шла с практикой на "чуть чуть".
Не могу судить как это сделано в Кислайсере, поскольку исходного кода нету, но предполагаю что в результате постепенного усложнения кода с внесением коэфициентов "приближения к реалиям" простые поверхности, которые математически можно описать идеально - начинают иметь описанные выше искажения.

Добавлено спустя 1 минуту 20 секунд:
кстати ширину заливки лучше подбирать по результатам теста калигатор,
для меня было неожиданно что мое сопло 0.35 самые лучшие результаты показывает на ширине 0.42
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение Kudesnik » 10 сен 2015, 10:36

setar писал(а):...
кстати ширину заливки лучше подбирать по результатам теста калигатор,
для меня было неожиданно что мое сопло 0.35 самые лучшие результаты показывает на ширине 0.42


В калигаторе пробовал, вот только и там парадокс:
- Теоретически: при уменьшении слоя, ширина экструзии должна увеличиваться, следовательно должен увеличиваться диапазон расстояний между линиями, для калибровки ширины
- Практически - наоборот, слой уменьшаю, получаю код для тестирования с диапазоном для меньшей ширины экструзии...

Вот пример, для ширины экструзии 0.4:
Высота 0.3: получаю 0.24 | 0.27 | 0.30 | 0.33 | 0.36 | 0.39 | 0.42 | 0.45 | 0.48 | 0.51 | 0.54 | 0.57 |
Высота 0.2: получаю 0.16 | 0.18 | 0.20 | 0.22 | 0.24 | 0.26 | 0.28 | 0.30 | 0.32 | 0.34 | 0.36 | 0.38 |
высота 0.1: получаю 0.08 | 0.09 | 0.10 | 0.11 | 0.12 | 0.13 | 0.14 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 |

При высоте 0.1 ширина будет больше 0.5, поэтому для расстояний между линиями в диапазоне 0.08 - 0.19 ничего не покажет - вернее всегда будет наложение.
НО, если изучить код, то с уменьшением высоты слоя (или с уменьшением расстояния между линиями), уменьшается и поток...
а с изменением еще и потока вообще смысл не понимаю калибровки...
и если поток изменяется, то тогда надо и его выводит какой коэффициент потока используется


Правильней ведь, при одинаковом потоке смотреть какая ширина получается и расстояние между линиями, при изменении толщины слоя.

а так, приходиться дорабатывать (изменять) код полученный от калигатора:
1. Подачу (поток) делать одинаковой
2. Калибровочный диапазон ширины экструзии делать +/- от заданной ширины экструзии
Смотреть, не значит видеть!!!
Аватара пользователя
Kudesnik

Сообщения: 24
Зарегистрирован: 23 янв 2014, 14:17

Re: Слайсер KISSlicer

Сообщение carter_15 » 14 сен 2015, 18:48

Такой вопрос: после слайсинга вылазиет окно с ошибкой, содержание следующее "There is no G-code "Deselect Ext" defined. Using the following: M104 S <TEMP>" при этом в предпросмотре все вроде нормально, но когда в хост загружаю жкод основная модель есть, а поддержек нет вообще :no:
carter_15

Сообщения: 3
Зарегистрирован: 14 сен 2015, 16:34

Re: Слайсер KISSlicer

Сообщение setar » 14 сен 2015, 19:00

Kudesnik писал(а):В калигаторе пробовал, вот только и там парадокс:
- Теоретически: при уменьшении слоя, ширина экструзии должна увеличиваться, следовательно должен увеличиваться диапазон расстояний между линиями, для калибровки ширины
- Практически - наоборот, слой уменьшаю, получаю код для тестирования с диапазоном для меньшей ширины экструзии...

с фига ли ? на каких измышлениях основан вывод ?
Код: Выделить всёРазвернуть
    /**
     * расход прутка для заданной длинны экструзии
    */
    protected function filament_length ($path_l) {
    /*
  fil_s = (M_PI*fil_dia*fil_dia)/4; // площадь сечения прутка
  path_s = path_k*path_w*path_h; // площадь слоя укладки
  k_s = path_s/fil_s; // отношение площадей прутка и экструзии
    */
        $k_s= $this->k_s;
        $fil_l = $k_s*$path_l;
        return $fil_l;
    }


При высоте 0.1 ширина будет больше 0.5, поэтому для расстояний между линиями в диапазоне 0.08 - 0.19 ничего не покажет - вернее всегда будет наложение.

именно это и требуется понять - когда оно начнется, не теоретически, а практически
Правильней ведь, при одинаковом потоке смотреть какая ширина получается и расстояние между линиями, при изменении толщины слоя.

Правильней находить параметры для выбранной высоты слоя. такие как оптимальную ширину укладки, скорость и величину ретракта
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение r0cket » 21 окт 2015, 13:01

как настроить ускорения? или он ставит максимально допустимые из прошивки ?
r0cket

Сообщения: 70
Зарегистрирован: 31 окт 2014, 15:43

Re: Слайсер KISSlicer

Сообщение setar » 21 окт 2015, 21:13

ускорения создаются прошивкой

Добавлено спустя 1 минуту 18 секунд:
их никак не настраивают, если вопрос про параметры принтера в его свойствах то это исключительно для более точной оценки времени печати
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение mkile » 28 окт 2015, 15:14

Помогите с настройкой Kisslicer, не идет экструзия при печати. Когда начал разбираться, оказалось, что длина экструзии представлена мизерными значениями:
Код: Выделить всёРазвернуть
G1 X87.46 Y133.18 E0.183
G1 X84.43 Y132.67 E0.192
G1 X81.83 Y132.02 E0.1667
G1 X79.22 Y131.23 E0.1702


При этом другие слайсеры дают вот такие значения:
Код: Выделить всёРазвернуть
G1 X48.556 Y-7.505 E3.23912
G1 X48.556 Y-7.476 E3.24057
G1 X66.938 Y-7.477 E4.15765
G1 X69.026 Y-7.476 E4.26182
G1 X75.502 Y-7.477 E4.58491

(файлы разные, приведены просто для примера)
Последний раз редактировалось mkile 28 окт 2015, 15:29, всего редактировалось 1 раз.
mkile

Сообщения: 28
Зарегистрирован: 20 май 2015, 08:02

Re: Слайсер KISSlicer

Сообщение setar » 28 окт 2015, 15:22

доктор помогите мне плохо...


P.S. вы хоть бы конфиг свой скинули что ли.
P.P.S. установите корректные параметры материала и стиля печати и будет вам счастье
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение mkile » 28 окт 2015, 15:30

Вот этого хватит?

Код: Выделить всёРазвернуть
