Слайсер KISSlicer

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Слайсер KISSlicer

Сообщение smartus » 27 авг 2014, 12:55

CyberLab писал(а):Помогите разобраться.
Скачал модель с thingiverse.com, прослайсил в Kisslicer и в итоге на одной из детелей в месте соединения с сервомотором (отверстие на изображении) слайсер не правильно слайсит. слайсер разделяе
Вложение legs.stl больше недоступно
т деталь на две части
Или это проблема в чем то другом? Подскажите новичку пожалуйста
Вложение err.jpg больше недоступно


Сама модель в формате .stl
Вложение legs.stl больше недоступно

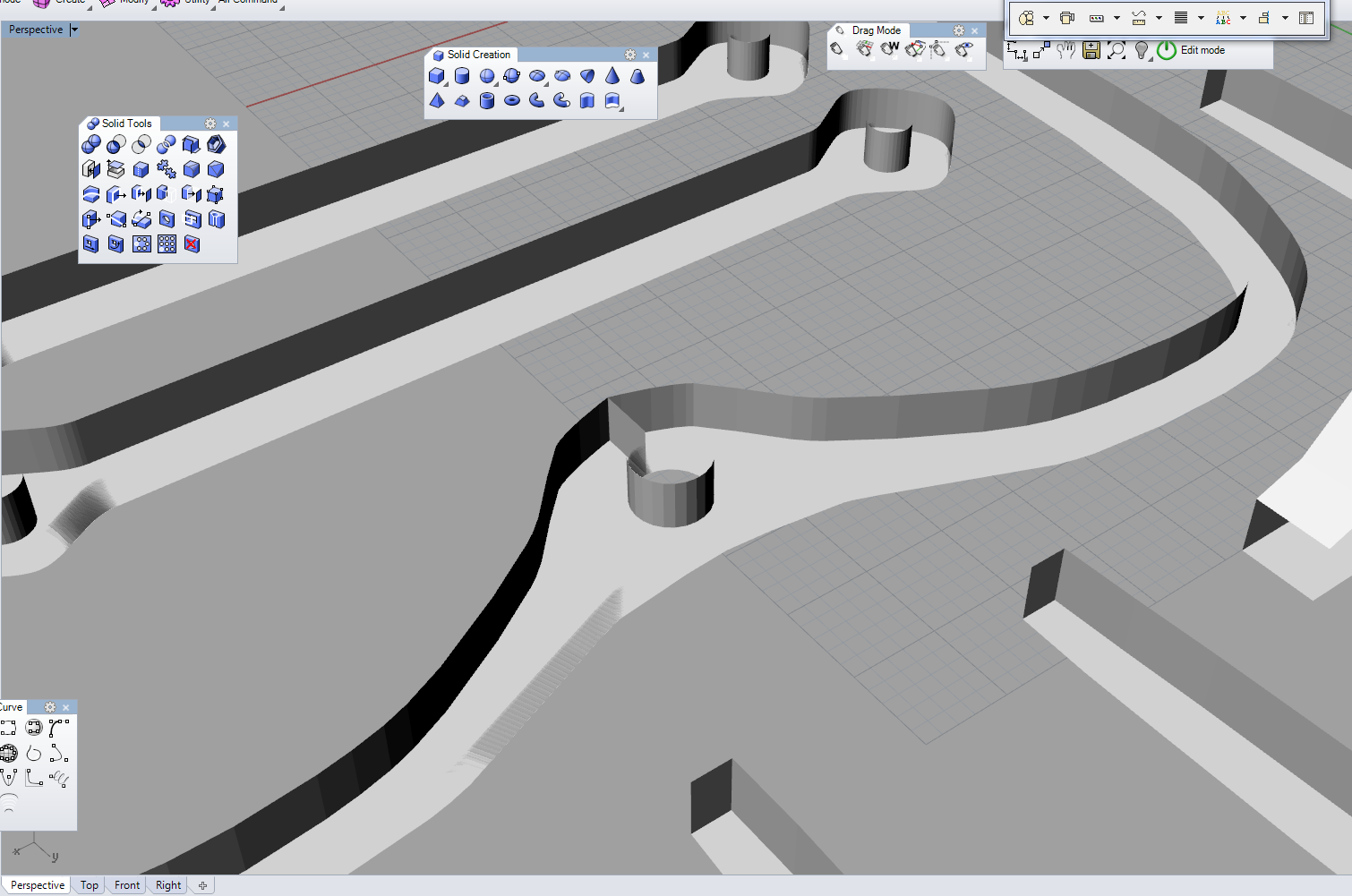

с файлом явно что-то не то, вот как его Рино открывает
Вложения
2014-08-27 12-54-27 Скриншот экрана.png
smartus

Сообщения: 4
Зарегистрирован: 24 авг 2014, 19:28

Re: Слайсер KISSlicer

Сообщение SkyRzn » 27 авг 2014, 14:26

CyberLab писал(а):Помогите разобраться.

На thingiverse частенько модели кривые попадаются. Через netfabb прогоняли?
Есть десктопное приложение, но бесплатная версия не все правит. Лучше воспользоваться их облачным сервисом. Заливаете модель, потом скачиваете исправленную.
Upd: Да, эта модель не является цельной, замкнутой (не знаю, как правильно здесь перевести manifold). Netfabb ее без проблем лечит. В аттачменте пофикшенная модель.
Вложения
legs_fixed.stl
(192.27 КиБ) Скачиваний: 252
Последний раз редактировалось SkyRzn 27 авг 2014, 14:35, всего редактировалось 1 раз.
SkyRzn

Сообщения: 39
Зарегистрирован: 27 ноя 2013, 13:16

Re: Слайсер KISSlicer

Сообщение CyberLab » 27 авг 2014, 14:34

Спасибо. Вечером попробую
Аватара пользователя
CyberLab

Сообщения: 319
Зарегистрирован: 02 фев 2013, 12:50
Откуда: Москва

Re: Слайсер KISSlicer

Сообщение SkyRzn » 27 авг 2014, 14:36

CyberLab
В предыдущий коммент добавил исправленную модель.
SkyRzn

Сообщения: 39
Зарегистрирован: 27 ноя 2013, 13:16

Re: Слайсер KISSlicer

Сообщение CyberLab » 27 авг 2014, 20:14

Огромное спасибо! Запустил на печать
Аватара пользователя
CyberLab

Сообщения: 319
Зарегистрирован: 02 фев 2013, 12:50
Откуда: Москва

Re: Слайсер KISSlicer

Сообщение Radus » 29 авг 2014, 09:14

Привет всем ! :)

Каждый кто моделировал модели для печати на 3D принтере, часто сталкивался с местами, где необходимо использовать поддержки (support).
Но ! слайсер генерирует поддержку вообще везде по всей 3D модели и она часто попадает в места где не нужна и откуда ее не выковыришь. Например посадочные места под гайки или другие отверстия.
Оказывается можно указать слайсеру места, где делать поддержку нельзя!
Делается это просто. В тех местах, где поддержка не нужна, рисуем на 3Д модели дополнительные объекты, например в отверстии рисуем цилиндр, чтобы он не соприкасался со стенками основной модели.
Таким образом у нас получается 3Д модель состоящая из двух частей, основная деталь и вторая часть цилиндр внутри отверстия.
Берем программу слайсер например Kisslicer и он предлагает нам выбрать для каждой части модели свой экструдер. Так можно напечатать разными цветами. Или можно выбрать для отдельной части параметр Void, что в этом месте ничего печатать нельзя.
В тех частях где мы выберем тип меш объекта Void, кисслайсер генерировать поддержки не будет.
Таким образом у нас получается напечатанная деталь где в не нужных местах не будет поддержки и ее не придется муторно выковыривать. :wink:

Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Слайсер KISSlicer

Сообщение icehardy » 29 авг 2014, 11:20

Хорошая идея :good:
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Слайсер KISSlicer

Сообщение Radus » 05 сен 2014, 13:02

http://www.kisslicer.com/download.html

Наконец вышла официальная бета 1.5 !
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Слайсер KISSlicer

Сообщение romansharik » 11 сен 2014, 19:29

Доброго времени суток.
Подскажите пожалуйста по настройкам Kisslicer. Печатаю в Cura с подложкой (рафтом), там есть возможность задать множество параметров рафта, самое важное величина воздушного слоя между рафтом и деталью для нормального отделения детали от подложки. Как сделать подобные настройки в Kisslicer, что то не нахожу, или что то не понимаю?
romansharik

Сообщения: 10
Зарегистрирован: 04 окт 2013, 14:35
Откуда: Волгоград

Re: Слайсер KISSlicer

Сообщение whale » 12 сен 2014, 12:03

Расшифруйте плиз цвета в кисслайсере

Skirt
Prime Pillar
Crown
Staked Sparse infill
делаю полностью самодельный 3D принтер.
whale

Сообщения: 469
Зарегистрирован: 12 дек 2007, 05:56

Re: Слайсер KISSlicer

Сообщение elshad66 » 15 сен 2014, 19:43

обнаружил такую фишку ,которая не мало крови попила

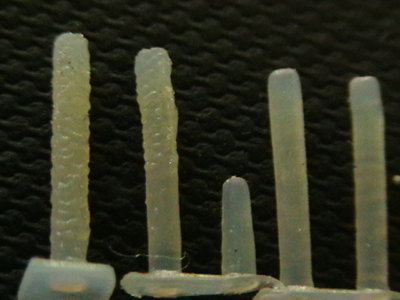

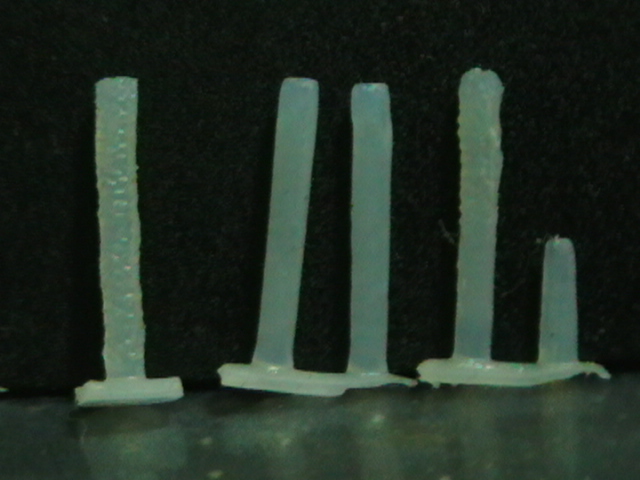

если печатать столбик,например 10мм высотой и диаметром 1 мм,аыходит кака ( на фото слева)
если печатать 2 столбика ,то все -ок
а если печатать 1 столб и второй на половину ,то половина длинного столба выходит в норме,
а вторая половина кака,,как это может быть? ж код глючит ? кисс ?
все печатал при одинаковых настройках
Вложения
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 364
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Слайсер KISSlicer

Сообщение Акелла » 15 сен 2014, 20:10

elshad66 писал(а):обнаружил такую фишку ,которая не мало крови попила

если печатать столбик,например 10мм высотой и диаметром 1 мм,аыходит кака ( на фото слева)
если печатать 2 столбика ,то все -ок
а если печатать 1 столб и второй на половину ,то половина длинного столба выходит в норме,
а вторая половина кака,,как это может быть? ж код глючит ? кисс ?
все печатал при одинаковых настройках

скорее всего не усппевает остывать пластик, тут или обдув делать хороший или 2 столбика делать
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Слайсер KISSlicer

Сообщение elshad66 » 15 сен 2014, 20:14

у меня SLA printer.это полимер ,одни и те же детали,освещение разное
высота слоя ,ширина заполнения 0,033 скорость 33,33мм/сек
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 364
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Слайсер KISSlicer

Сообщение Акелла » 15 сен 2014, 20:55

elshad66 писал(а):у меня SLA printer.это полимер ,одни и те же детали,освещение разное
высота слоя ,ширина заполнения 0,033 скорость 33,33мм/сек

а у тебя при засвете столбики не прилипают к ванночке когда поднимаешь все вверх?
может изза этого сдиг происходит?
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Слайсер KISSlicer

Сообщение elshad66 » 16 сен 2014, 01:56

ничего не прилипает,в ванночке же тонкий слой силикона или как там он называется,не помню

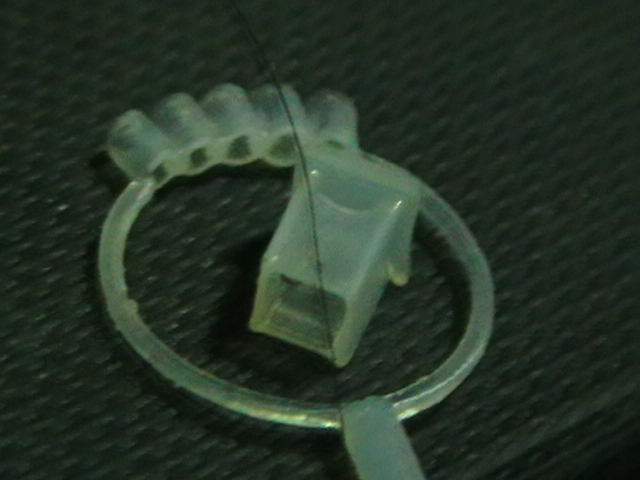

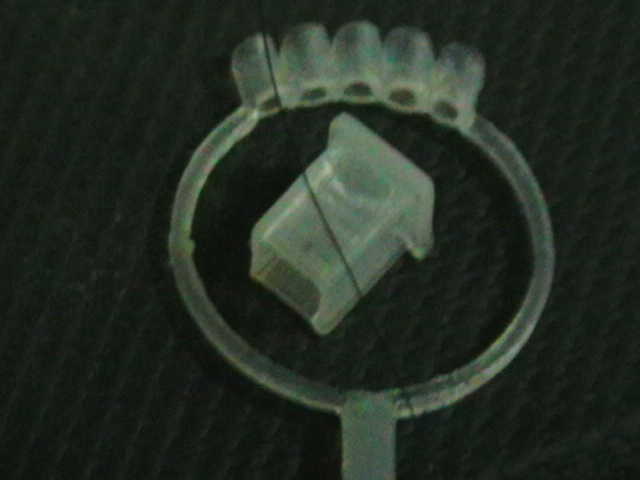

вот непонятки творяться ,коробочка со стенкой 0,3,трубочки 2мм со стенкой 0,3,само кольцо 0,5 диаметр,напечатал идеально,для наглядности волос приложил

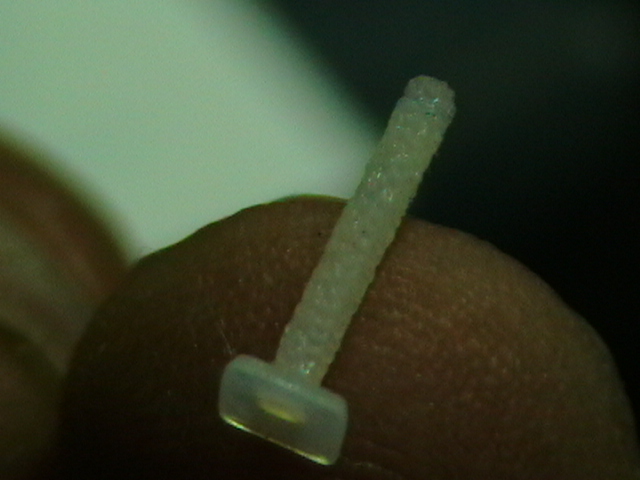

а вот сам литник та же кака,если еще один литник поставить рядом то будет все -ок
Вложения
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 364
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66
