Слайсер KISSlicer

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Слайсер KISSlicer

Сообщение OBN_RacerMan » 16 ноя 2018, 18:09

ilalexey писал(а):при режиме гидроида летательная модель будет на много тяжелей, а её силовые свойства неоправданно завышены.

"Летательные модели" это, на мой взгляд, вообще отдельная тема. Там на заполнение средствами слайсера, наверное, лучше и не расчитывать. Для авиации нужен точный расчёт, и установка всяких "лонжеронов и нервюр"
Печатаю на Flyingbear P902
Аватара пользователя
OBN_RacerMan

Сообщения: 168
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Слайсер KISSlicer

Сообщение ilalexey » 16 ноя 2018, 18:18

На сколько я понял тему, там важно, чтобы принтер не подвёл. У народа скорей обшивка расслоится, чем модель напечатается.
Лонжероны и нервюры в летательных принтабле моделях не первично.
Аватара пользователя
ilalexey

Сообщения: 2783
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Слайсер KISSlicer

Сообщение alfamosk » 23 дек 2018, 14:10

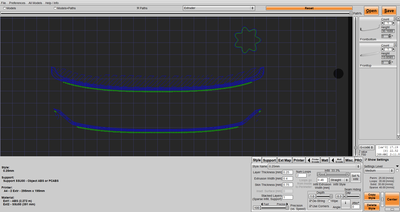

Привет всем. Хотел задать вопрос тем кто разбирается в кисслайсере. Пользуюсь версий 1.5 уже один год, на днях решил скачать новую версию кисса 1.6.3 посмотреть что изменилось ибо некоторые вещи в старой вроде расположения деталей меня частенько напрягают. В новой версии такого нет, и положение деталей разумнее но увеличилось время печати после слайсинга, профили печати из старой версии импортировал в новую.. От чего может зависить, или это просто слайсинг прибавляет и на деле получается меньше? новых параметров не вижу, разьве что "столбик" стал в 4 периметра а не два, и появились фиолетовые линии на моделях, что они означают?
Вложения
версия 1.6.3.png
версия 1.6.3
версия 1.5.png
версия 1.5
Аватара пользователя
alfamosk

Сообщения: 361
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Слайсер KISSlicer

Сообщение setar » 24 дек 2018, 00:14

вопрос какой то не конкретный.
нужно смотреть параметры - что там может влиять.
фиолетовые линии это замедление для охлаждения, может это и замедляет печать (смотри в материале минимальный поток, он используется для режима охлаждения).
по цветам открой в меню легенду и смотри подсказки
Аватара пользователя
setar
Site Admin

Сообщения: 10295
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение alfamosk » 25 дек 2018, 02:28

Спасибо за ответ. Сегдня сравнил все настройки, все тоже самое.. не пойму в чем дело.. может он просто врет по времени? попробовал два других файла, в весии 1.5 показывает что время печати 32 минуты, в 1.6.3 аж 2 часа.. вообще не понятно от куда берется такое время.. :(
Аватара пользователя
alfamosk

Сообщения: 361
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Слайсер KISSlicer

Сообщение KtSerg » 26 дек 2018, 07:27

alfamosk писал(а):Спасибо за ответ. Сегдня сравнил все настройки, все тоже самое.. не пойму в чем дело.. может он просто врет по времени? попробовал два других файла, в весии 1.5 показывает что время печати 32 минуты, в 1.6.3 аж 2 часа.. вообще не понятно от куда берется такое время.. :(

Не знаю, было-ли это в предыдущих версиях, но заметил, что в КИСсе значительно медленнее чем в других слайсерах печатается внешний периметр. Я понимаю, что это зависит от настроек. Но не очень силён в "буржуйском", многое оставляю "по умолчанию". И ещё, заметил, что при печати кода нарезанного в КИСсе, экструдер приподнимает над моделью, при холостом пробеге. Возможно в новой версии изменились коэффициенты расхода времени на эту "фишку"...
KtSerg

Сообщения: 65
Зарегистрирован: 13 ноя 2015, 22:48

Re: Слайсер KISSlicer

Сообщение setar » 29 дек 2018, 22:05

KtSerg писал(а):Не знаю, было-ли это в предыдущих версиях, но заметил, что в КИСсе значительно медленнее чем в других слайсерах печатается внешний периметр. Я понимаю, что это зависит от настроек. Но не очень силён в "буржуйском", многое оставляю "по умолчанию".

Cкорость внешнего периметра ограничена в явном виде ползунком скорости печати (от минимальной до максимальной заданной в параметрах принтера).
Кроме этого есть тепловой фактор, когда нужно замедление чтобы тонкие лепестки не заворачивало вверх. Этот параметр - скорость экструзии при охлаждении flow ajust > Cool, не стоит ее ставить совсем маленькой - отомитесь ждать: 1-2 мм^3/sec это нормальные значения.
И ещё, заметил, что при печати кода нарезанного в КИСсе, экструдер приподнимает над моделью, при холостом пробеге. Возможно в новой версии изменились коэффициенты расхода времени на эту "фишку"...

это старый добрый Z-lift. он есть абсолютно во всех слайсерах
Аватара пользователя
setar
Site Admin

Сообщения: 10295
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение Kaktus » 07 янв 2019, 00:14

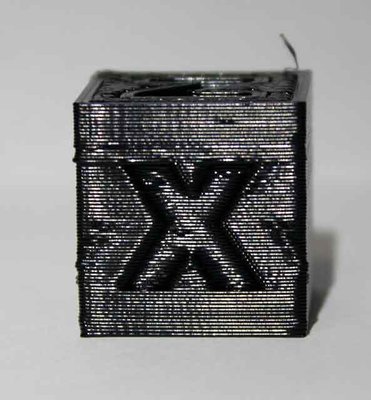

Подскажите, отчего Киса такие наплывы делает, типа эхо? В районе прямых углов на периметре. Сначала на кинематику с подачей грешил, потом в Куре 15 попробовал с аналогичными настройками - такого нет. На фото печать соплом 0,6 толщина слоя 0,28. С соплом 0,4 и слоем 0,2 аналогичная ситуация. На слое 0,12 наплывы пропадают. Preload и все остальное калибровал, скорости и ускорения подачи и печати крутил, настройки в дефолт сбросил, станок протер - нифига :no: Может пропустил где в теме такое...
Kaktus

Сообщения: 23
Зарегистрирован: 04 май 2018, 10:36

Re: Слайсер KISSlicer

Сообщение ursus » 07 янв 2019, 11:25

Приветствую, товарищи.
Решил я тут разобраться с функцией Linear Advance в Марлине. И сразу же возник вопрос. Как эта опция будет работать совместно с Preload VE в Кисе? На сколько я понимаю они очень близки по своему функционалу? Как лучше настраивать, сначала Preload VE а потом Linear Advance или наоборот?
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 248
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: Слайсер KISSlicer

Сообщение setar » 07 янв 2019, 14:22

Kaktus писал(а):Подскажите, отчего Киса такие наплывы делает, типа эхо? В районе прямых углов на периметре. Сначала на кинематику с подачей грешил, потом в Куре 15 попробовал с аналогичными настройками - такого нет. На фото печать соплом 0,6 толщина слоя 0,28. С соплом 0,4 и слоем 0,2 аналогичная ситуация. На слое 0,12 наплывы пропадают. Preload и все остальное калибровал, скорости и ускорения подачи и печати крутил, настройки в дефолт сбросил, станок протер - нифига :no: Может пропустил где в теме такое...

Есть у меня мысль что калибровка pVE работает не правильно на рекомендуемой автором тестовой модели,
попробуйте выполнить ту же калибровку только с размером *2 по X и Y (кубик с скругленными краеми станет шире в 2 раза).
Картина меняется, и кроме шва появляются разрывы на грани.
сейчас фотку найду

Добавлено спустя 15 минут 3 секунды:
ursus писал(а):Приветствую, товарищи.
Решил я тут разобраться с функцией Linear Advance в Марлине. И сразу же возник вопрос. Как эта опция будет работать совместно с Preload VE в Кисе? На сколько я понимаю они очень близки по своему функционалу? Как лучше настраивать, сначала Preload VE а потом Linear Advance или наоборот?

учитывая что одно аппаратное, другое программное, тем более подбираемое в результате теста - то мешать они друг другу не будут.
в идеале правильно работающий аппаратный прелоад даст по тестам нулевой pVE коэфициент.

С практической точки зрения ничего сказать не могу - сам аппаратный прелоад в прошивке не использую, поскольку раньше он работал криво, а как сейчас даже не проверял.
Аватара пользователя
setar
Site Admin

Сообщения: 10295
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение Kaktus » 07 янв 2019, 16:43

setar, в 1.6.3 такое же. Крутил прелоад от нуля до 2 для эксперимента - эти дефекты остаются. Обидно, что не понял, когда это началось. Может и было всегда, да внимания не обращал. На прошивке Марлин было точно. Сейчас перешел на Клиппер - то же. Попробовать в Клиппере покрутить преднатяг, что-ли...
Kaktus

Сообщения: 23
Зарегистрирован: 04 май 2018, 10:36

Re: Слайсер KISSlicer

Сообщение ursus » 08 янв 2019, 04:40

Kaktus писал(а):Подскажите, отчего Киса такие наплывы делает


Собственно у меня такая же проблема. Я почему и начал заморачиваться с Linear Advance. Она вроде должна как раз с этим эффектом бороться. Но вот только на большом принтере с боуденом 700мм у меня этих наплывов нет, а на мелком с директом адские наплывы по углам.
Пока у меня побороть Linear Advance не получилось ни в Кисе ни в Куре. В Куре разрывы после ретракта идут, что бы я не делал. Собственно они и без Linear Advance есть. Не смог побороть их. В Кисе Прелоад увеличился в три раза при включенном Linear Advance, и ретракт тоже стал больше гораздо.

Добавлено спустя 1 минуту 24 секунды:
setar писал(а):чем гироид отличается от скругленных сот ?
это уже много лет как есть


Только сейчас ответ заметил, сорри. Отличается скоростью печати. Соты увеличивают время печати кардинально. А гироид совсем чуть-чуть.

Добавлено спустя 48 минут 40 секунд:
Так ну вроде победил наплывы. Прелоад отключил вообще. Выставил Linear Advance по тесту отсюда http://marlinfw.org/tools/lin_advance/k-factor.html. Ретракт получился 0.4мм для ПЕТГ. Печатает отлично.
Минус только в том, что теперь в стартовый гкод придется вписывать значение Linear Advance для каждого пластика. В куре есть плагин, который добавляет опцию по настройке Linear Advance в профиль материала. Это удобно. Вот бы в Кис что такое добавили.

Добавлено спустя 3 часа 52 минуты 3 секунды:
Все таки есть и в Кисе гкод в профиле материала. Собсно прям вкладка есть Matl G-code. Туда можно вставить коэффициент Linear Advance, а уже в стартовый гкод просто прописать токен <MATL>
Последний раз редактировалось ursus 10 янв 2019, 04:06, всего редактировалось 1 раз.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 248
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: Слайсер KISSlicer

Сообщение setar » 09 янв 2019, 17:57

более того там в материале есть свои токены, например вот таким токеном я борюсь со "слоновьей ногой" (усыхание объёма от перегрева столом) в материалах типа PETG и PLA, включая токен от 3го или 5го слоя:
<BED_TEMP_REDUCE>=[M140 S<BED-20>; reduce bed heat]
Аватара пользователя
setar
Site Admin

Сообщения: 10295
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение ursus » 10 янв 2019, 04:08

setar писал(а):например вот таким токеном я борюсь со "слоновьей ногой"


А не отклеивается? НА Петг у мнея ее и так вроде нет. А вот для ПЛА пришлось подбирать совсем пограничное значение стола. Несколько градусов ниже и отклеивается, а выше и нога получается.

Добавлено спустя 4 минуты 2 секунды:
И подскажите уж тогда сразу как вообще прописывать например паузу на определенном слое. Ну или другое какое действие, тот же токен Ваш? А то я как то сходу понять не смог весь синтаксис и куда его писать. А иногда хочется что нибудь эдакое замутить...
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 248
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: Слайсер KISSlicer

Сообщение setar » 10 янв 2019, 19:30

подбирал, не отклеивается.

пауза ставится кодом (это именно пауза на время)
G4 [P<time in ms>] [S<time in sec>]

а есть такой код - ждет нажатия на энкодер для продолжения
Stop and wait
M0
Display a message, stop, and wait
M0 Click to continue

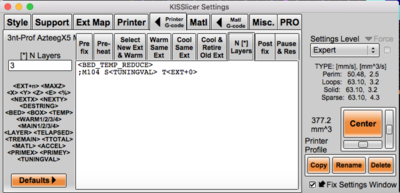

поставить его на конкретную высоту можно двумя методами : повторяющееся - токен в разделе *N
Снимок экрана 2019-01-10 в 18.31.07.png

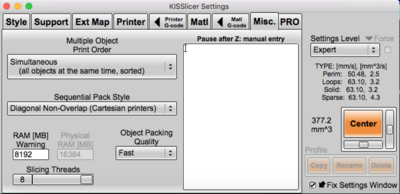

или для эксперт лицензии вот этот раздел:
Снимок экрана 2019-01-10 в 18.18.44.png
Аватара пользователя
setar
Site Admin

Сообщения: 10295
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
