Слайсер KISSlicer

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Слайсер KISSlicer

Сообщение good_idea » 02 ноя 2018, 22:56

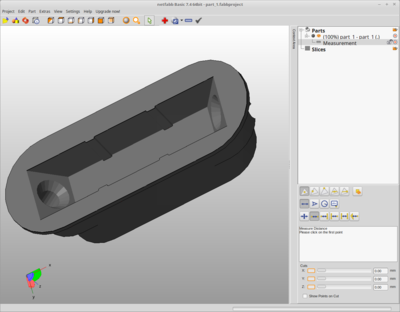

Первый слой. Модель лежит на столе. Если выключить поддержки ваще, то слайсится нормально, в смысле первый слой какой должен быть. Нижняя плоскость - плоскость, проверял в Нетфабе.
Вложения
good_idea

Сообщения: 30
Зарегистрирован: 19 апр 2017, 13:05

Re: Слайсер KISSlicer

Сообщение sergey2x » 03 ноя 2018, 00:11

Имхо что-то не так с моделью. Кидай модель, послайсим ;)
sergey2x

Сообщения: 179
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: Слайсер KISSlicer

Сообщение good_idea » 03 ноя 2018, 00:18

Сергей, Вы правы. Нашел ошибку в модели. Пришлось ОЧЕНЬ сильно увеличить и нашел. Спасибо огромное!
good_idea

Сообщения: 30
Зарегистрирован: 19 апр 2017, 13:05

Не получается создать Zgap

Сообщение good_idea » 13 ноя 2018, 16:30

Всем привет. КИСС 1.6.3, нужно создать поддержку, верхний слой которой отстоит по вертикали от поддерживаемого дна модели на 0.1-0.2 мм. Нужно это для того, чтобы поддержку было легко удалить из глубины модели и чтобы поддерживаемая плоскость выглядела прилично, она на виду будет. Печатаем без рафта. Сопло 0.4, высота слоя 0.2 мм. Как не играю с настройками, не получается сделать этот зазор. Мне кажется, что когда-то, в версии 1.6.2, получалось. Вот и не знаю, я что-то не догоняю или в 1.6.3 что-то изменилось.

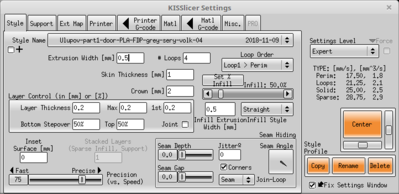

Вот скрины настроек и сама модель.
Заранее спасибо за помощь.
Вложения
Screenshot from 2018-11-13 15-28-46.png
Модель перевернута, это вид снизу
part_1.stl
(215.24 КиБ) Скачиваний: 13
Screenshot from 2018-11-13 15-21-38.png
Screenshot from 2018-11-13 15-21-18.png
good_idea

Сообщения: 30
Зарегистрирован: 19 апр 2017, 13:05

Re: Слайсер KISSlicer

Сообщение setar » 13 ноя 2018, 18:17

должно работать, может поток больше чем нужно и из за этого не заметно ?
все таки 0.1мм сложно замечать
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10341
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение good_idea » 13 ноя 2018, 19:09

Сергей, добрый день.
Нет, поток всегда единица. Да и по высотам видно, слайсит каждые 0.2 мм. Пробовал Zgap 0.2, 0.4, даже 1 мм, но Кис все равно этот Zgap не вставляет. Подсказка говорит, что Zgap внутренне ограничен, не более минимальной высоты слоя. Слои стоят 0.2, поэтому и пробовал 0.1 мм.
good_idea

Сообщения: 30
Зарегистрирован: 19 апр 2017, 13:05

Re: Слайсер KISSlicer

Сообщение setar » 13 ноя 2018, 19:12

есть смысл задать вопрос в разделе поддержки на оригинальном форуме http://www.kisslicertalk.com/viewforum.php?f=14
Аватара пользователя
setar
Site Admin

Сообщения: 10341
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение good_idea » 13 ноя 2018, 19:58

Спасибо, попробую.
good_idea

Сообщения: 30
Зарегистрирован: 19 апр 2017, 13:05

Re: Слайсер KISSlicer

Сообщение Dmitry1001 » 13 ноя 2018, 19:59

Там уже задавали и не один раз..
http://www.kisslicertalk.com/viewtopic.php?f=14&t=2289
Похоже zgap жёстко привязан к высоте слоя в версии 1.6.3.
Dmitry1001

Сообщения: 4
Зарегистрирован: 27 окт 2018, 23:25

Re: Слайсер KISSlicer

Сообщение good_idea » 13 ноя 2018, 20:22

Да пробовал выставить Zgap равным высоте слоя, все равно не срабатывает. Пошел читать.

Добавлено спустя 18 минут 17 секунд:
Почитал. Резюме такое:
Zgap программно ограничен, он может быть 0-90% от высоты слоя. Т.е. Если высота слоя 0.2 мм, то Zgap можно выставить 0-0.18 мм.
"So, the support layer heights are adjusted during export and not visible in the views after slicing.
When the G-code is exported, the Z-gap is present and is a value between 0 and 90% of current layer height (adaptive layers)."
Высоты слоев поддержек рассчитываются при экспорте (в Г-код) и НЕ ВИДНЫ ПОСЛЕ СЛАЙСИНГА. Когда Г-код экспортирован,
Zgap в нем заложен и составляет 0-90% от высоты текущего слоя (или слоев, если используется адаптивная/переменная высота слоя.
Так что не удивительно, что у меня не был виден этот Zgap.
Ну, и на форуме Киса все хотят иметь возможность выставлять Zgap равный двойной-тройной высоте слоя, требуют этого от автора. Он сказал, что включил это в план.
Спасибо всем.
good_idea

Сообщения: 30
Зарегистрирован: 19 апр 2017, 13:05

Re: Слайсер KISSlicer

Сообщение ursus » 15 ноя 2018, 15:58

setar писал(а):поделитесь опытом когда есть смысл использовать pillar ?
я так и не понял зачем этот режим


Я использую пиллар когда надо напечатать небольшую деталь, что бы она успела остыть. Можно, конечно использовать вторую деталь, но тут как раз возникает мой предыдущий вопрос про расстояние между моделями, не успевает детальки остыть если они очень близко. А если их разнести подальше, то пока голова переезжает от одной к другой как раз остывает нормально. А вот с пилларом более или менее нормально выходит, т.к. он довольно большой. Охлаждение я использую крайне редко, только на ПЛА. Падает сильно межслойная адгезия.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 253
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: Слайсер KISSlicer

Сообщение ursus » 15 ноя 2018, 20:27

Автор не собирается случайно добавить гироид инфил как с Slic3r? Вроде как он быстрее чем сотовый и прочнее чем прямой.
https://www.youtube.com/watch?v=AVL3cUaArUE
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 253
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: Слайсер KISSlicer

Сообщение setar » 16 ноя 2018, 15:45

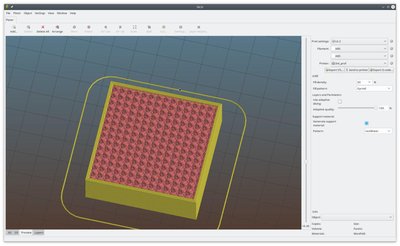

чем гироид отличается от скругленных сот ?
это уже много лет как есть
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10341
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение OBN_RacerMan » 16 ноя 2018, 16:35

setar писал(а):чем гироид отличается от скругленных сот ?

"Соты" в любом месте "среза" находятся на одном и том же месте (грубо говоря - в виде вертикальных стенок)
Гироид же, насколько я понял, "гуляет" с определённой девиацией, и повторы "срезов" происходят достаточно далеко друг от друга по высоте. Ну и наклонные элементы в нём дают, по идее, дополнительную прочность на усилие типа "изгиб/смещение".
Печатаю на Flyingbear P902
Аватара пользователя
OBN_RacerMan

Сообщения: 183
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Слайсер KISSlicer

Сообщение ilalexey » 16 ноя 2018, 16:42

OBN_RacerMan писал(а):Гироид же, насколько я понял, "гуляет" с определённой девиацией, и повторы "срезов" происходят достаточно далеко друг от друга по высоте. Ну и наклонные элементы в нём дают, по идее, дополнительную прочность на усилие типа "изгиб/смещение".

Это нужное качество, но при "нитка над ниткой" у материала больше адгезии.
Нужно при режиме гидроида больше нитки выдавать, не?
В конечном итоге может оказаться, что игра не стоит свеч. Т.е при режиме гидроида летательная модель будет на много тяжелей, а её силовые свойства неоправданно завышены.
Аватара пользователя
ilalexey

Сообщения: 2795
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
