Слайсер Slic3r

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Слайсер Slic3r

Сообщение pgs.proekant » 08 май 2013, 21:37

Просьба знатокам настроек Slic3r посмотреть мой перевод в выше приложенных файлах, там есть некоторые пробелы, которые я обвел красным контуром. Если нужно могу экспортировать исходный файл для правки в удобный вам формат, может вместе выполним перевод, создадим что-то вроде русской справки.
Мой принтер: RepRap prusa mendel i2; Хот-енд E3D Сопло: 0,4 мм; Прошивка: Marlin; Диаметр прутка: 3мм; Ремни: GT2. Интересы: печать в архитектурном макетировании.
По профессии инженер-проектировщик ПГС. 3D печать в Астрахани
Аватара пользователя
pgs.proekant

Сообщения: 86
Зарегистрирован: 03 май 2013, 20:29
Откуда: Астрахань
Skype: pgs.proektant
прог. языки: php
ФИО: Антон Сергеевич Рябицев

Re: Слайсер Slic3r

Сообщение war45 » 23 май 2013, 23:32

не с чего начала появляться ошибка 639 при нарезке stl файлов
фото прикладываю! как бороться? программу переустанавливал, не помогло

Добавлено спустя 10 минут 11 секунд:
помогло удаление папки с настройками по адресу C:\....\AppData\Roaming\Slic3r
war45

Сообщения: 44
Зарегистрирован: 23 янв 2013, 23:10
Откуда: Нижний Новгород
ФИО: Алексей Коршунов

Re: Слайсер Slic3r

Сообщение pgs.proekant » 15 июн 2013, 22:15

Вопрос: как настроить Slic3r чтобы на углах экструдер давил меньше пластика, потому что я наблюдаю следующую проблему: при малых скоростях печати (10ммс) на углах образуются наплывы, при средней скорости (30мм/с) печатать без охлаждения качественно не выходит, да и вибрации дают волны на поверхности детали.
Мой принтер: RepRap prusa mendel i2; Хот-енд E3D Сопло: 0,4 мм; Прошивка: Marlin; Диаметр прутка: 3мм; Ремни: GT2. Интересы: печать в архитектурном макетировании.
По профессии инженер-проектировщик ПГС. 3D печать в Астрахани
Аватара пользователя
pgs.proekant

Сообщения: 86
Зарегистрирован: 03 май 2013, 20:29
Откуда: Астрахань
Skype: pgs.proektant
прог. языки: php
ФИО: Антон Сергеевич Рябицев

Re: Слайсер Slic3r

Сообщение crazychuma » 16 июн 2013, 13:05

pgs.proekant писал(а):Вопрос: как настроить Slic3r чтобы на углах экструдер давил меньше пластика, потому что я наблюдаю следующую проблему: при малых скоростях печати (10ммс) на углах образуются наплывы, при средней скорости (30мм/с) печатать без охлаждения качественно не выходит, да и вибрации дают волны на поверхности детали.


Насколько я знаю это не в слайсере - это в прошивке. Ускорения побольше надо выставить. Принтер слишком плавно замедляет движение и медленно набирает скорость - отсюда и происходит это. А экструдер как давил с одной скоростью так и давит.
MendelMax 1.5
Сопло: 0,35 мм
Плата: Sanguinololu
Прошивка: Marlin
Шинкую с помощью Slic3r
Диаметр прутка: 3мм
Аватара пользователя
crazychuma

Сообщения: 61
Зарегистрирован: 07 апр 2013, 02:26
Откуда: Казахстан
прог. языки: С, PHP
ФИО: Токарев Владимир

Re: Слайсер Slic3r

Сообщение Radus » 17 июн 2013, 15:36

А у экструдера есть ускорения ? может уменьшить ускорения на экструдере, чтобы на поворотах он тоже замедлялся ?
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Слайсер Slic3r

Сообщение crazychuma » 17 июн 2013, 19:03

Radus писал(а):А у экструдера есть ускорения ? может уменьшить ускорения на экструдере, чтобы на поворотах он тоже замедлялся ?


Ну в прошивке, вроде, ускорения сразу для 4-х осей задаются одним значением. Просто давление в экструдере на углах не может уменьшиться так же быстро как останавливается ось - вот поэтому и давит дальше как угорелый :) Это чисто мои наблюдения, так что более продвинутые могут меня поправить.
MendelMax 1.5
Сопло: 0,35 мм
Плата: Sanguinololu
Прошивка: Marlin
Шинкую с помощью Slic3r
Диаметр прутка: 3мм
Аватара пользователя
crazychuma

Сообщения: 61
Зарегистрирован: 07 апр 2013, 02:26
Откуда: Казахстан
прог. языки: С, PHP
ФИО: Токарев Владимир

Re: Слайсер Slic3r

Сообщение setar » 19 июн 2013, 14:40

может, причем заранее
это параметр advance прошивки, его никто обычно не включает потому что хрен знает как расчитывать
(там что то связанное с законом бернулли)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер Slic3r

Сообщение pgs.proekant » 20 июн 2013, 03:49

В файле Configuration_adv.h нашел нечто похожее.
Код: Выделить всёРазвернуть
// extruder advance constant (s2/mm3)
//
// advance (steps) = STEPS_PER_CUBIC_MM_E * EXTUDER_ADVANCE_K * cubic mm per second ^ 2
//
// hooke's law says:      force = k * distance
// bernoulli's priniciple says:   v ^ 2 / 2 + g . h + pressure / density = constant
// so: v ^ 2 is proportional to number of steps we advance the extruder
//#define ADVANCE


чтобы включить нужно раскомментировать строку
Код: Выделить всёРазвернуть
#define ADVANCE
??
Мой принтер: RepRap prusa mendel i2; Хот-енд E3D Сопло: 0,4 мм; Прошивка: Marlin; Диаметр прутка: 3мм; Ремни: GT2. Интересы: печать в архитектурном макетировании.
По профессии инженер-проектировщик ПГС. 3D печать в Астрахани
Аватара пользователя
pgs.proekant

Сообщения: 86
Зарегистрирован: 03 май 2013, 20:29
Откуда: Астрахань
Skype: pgs.proektant
прог. языки: php
ФИО: Антон Сергеевич Рябицев

Re: Слайсер Slic3r

Сообщение setar » 25 июн 2013, 19:34

да, и вроде формулу подправить или К задать, начните с малых значений 0.01 вроде
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер Slic3r

Сообщение how_eee » 26 июн 2013, 21:43

В настройках поддержки можно указать угол наклона поверхности, больше которого слайсер поддержку не будет создавать.
Так вот у кого-нибудь эта функция работает? Я специально создал модель для теста, половина полого шара, какие только углы не указывал либо есть поддержка для всего шара, либо ее нет вообще.
Может я чтото не так делаю или не понимаю. Попробуйте повторить у себя.
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Слайсер Slic3r

Сообщение setar » 26 июн 2013, 22:00

Это применимо только к наружной поверхности
если ты половину шара расположил выпуклостью вниз то должно работать
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер Slic3r

Сообщение how_eee » 26 июн 2013, 22:08

Делал выпукл вверх. Щас проверю.
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Слайсер Slic3r

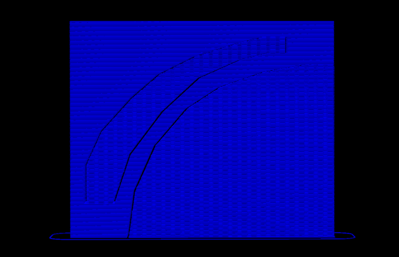

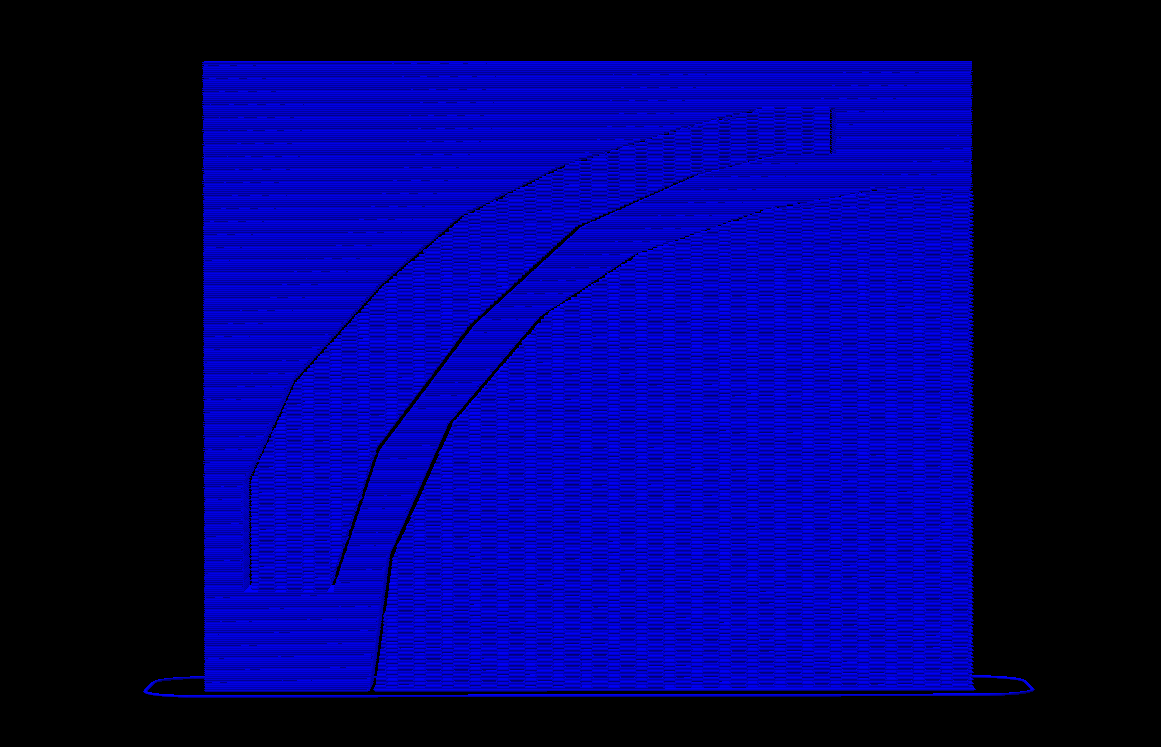

Сообщение how_eee » 27 июн 2013, 04:01

Пока летел в москву проверил. Перевернул половинку шара вупуклостью вниз (как чашка). Изменял углы поддержки, ничего не изменяется. Либо есть, либо ее нет при угле 89°. При угле 90° вообще виснет.
Сделал другой файл. Вот он. Все точно так же. Версия 0,9,10b.
Вложения
Деталь1.STL
(5.36 КиБ) Скачиваний: 304
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Слайсер Slic3r

Сообщение Radus » 27 июн 2013, 19:40

slic3r делает только простые поддержки, если деталь чуть посложнее то уже не получается.
поэтому если что надо с поддержками то я использую kiss вот там он делает их везде и как надо, вот только жаль kiss не пропускает 1 слой между поддержкой и деталью чтобы не так сильно прилипало.
вот slic3r как раз делает пропускает 1 слой и поддержка легко отрывается.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Слайсер Slic3r

Сообщение how_eee » 27 июн 2013, 19:46

Да уж. Жаль, может в новых версиях исправят.
Не я один заметил этот баг. Сейчас погуглил и нашел. Гугл рулит.
http://forums.reprap.org/read.php?263,135748,135748
http://forums.reprap.org/read.php?263,183718,183718
