Re: Слайсер Slic3r

Сообщение unigenum » 05 авг 2015, 15:28

r0cket писал(а):Подскажите пожалуйста. Скачай последний дистрибутив с сайта. Открыл в программе модель. Хотел подвигать по столу. А модель все время возвращается в центр. Как это исправить ?

file > preferences > auto-center parts
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Слайсер Slic3r

Сообщение r0cket » 06 авг 2015, 14:58

спасибо)
r0cket

Сообщения: 70
Зарегистрирован: 31 окт 2014, 15:43

Re: Слайсер Slic3r

Сообщение duxa1986 » 12 авг 2015, 10:32

Всем привет. Подскажите кто знает.
Откалибровал принтер.
Выставил зазор оси z листком бумаги.
При парковке зазор не уходит, все норм.

Так вот проблема:
Запускаю печать, головка поднимается и начинается нагрев головы, при этом сочится плстик.После прогрева голова опускается но не как при парковке, а примерно на 1 миллиметр выше.
Начинается печататься очищающий слой по кругу, но при этом пластик не успевает вычесть и получается что пластик начинается только в момент печати самой модели.
Так вот как в настройках поменять, чтобы подача во время очистки сразу шла, а то без неё вся деталь портится....
И почему зазор при печати поднимается, ведь ноль откалиброван???
Заранее спасибо. Пластик пла,1.75,180 градусов, подогрева нет.
Объяснил как мог) если что могу уточнить детали.
duxa1986

Сообщения: 53
Зарегистрирован: 09 фев 2012, 13:39
Откуда: Асбест, Свердловска область

Re: Слайсер Slic3r

Сообщение RomanST77 » 12 авг 2015, 11:27

duxa1986 писал(а):Запускаю печать, головка поднимается и начинается нагрев головы, при этом сочится плстик.После прогрева голова опускается но не как при парковке, а примерно на 1 миллиметр выше.
Начинается печататься очищающий слой по кругу, но при этом пластик не успевает вычесть и получается что пластик начинается только в момент печати самой модели.

Slic3r перед печатью юбки делает ретракт, попробуй печатать юбку в два круга, обычно достаточно даже на боудене чтобы пластик начал давиться. После того, как голова прогрелась, по Z она позиционируется на высоту первого слоя, а не в ноль, проверь, чему она у тебя равна в настройках. С другими слайсерами, думаю, аналогично...
Аватара пользователя
RomanST77

Сообщения: 247
Зарегистрирован: 02 фев 2015, 01:42

Re: Слайсер Slic3r

Сообщение Revenger » 12 авг 2015, 12:15

Еще, чтобы небыло пустоты в начале, я вручную продавливал пластик поначалу, потом прописал в старткод принудительное продавливание (недавно в этой теме или рядом это или подобное обсуждалось). Высота первого слоя настраивается в слайсере, я ставлю обычно в минус (не 100%, а 98 например), чтобы размазывало первый слой получше.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Слайсер Slic3r

Сообщение duxa1986 » 12 авг 2015, 14:05

А как увеличить ретракт только перед печатью? А то при нагреве лезеть пластик и рукой убирать приходиться?
duxa1986

Сообщения: 53
Зарегистрирован: 09 фев 2012, 13:39
Откуда: Асбест, Свердловска область

Re: Слайсер Slic3r

Сообщение RomanST77 » 12 авг 2015, 14:29

duxa1986 писал(а):А как увеличить ретракт только перед печатью? А то при нагреве лезеть пластик и рукой убирать приходиться?

Перед нагревом ретракт сделать нельзя, только погрызешь пруток или сломаешь что-нибудь. Можно добавить ретракт в финальный код после окончания печати, так что в следующий раз будешь нагревать пустое сопло, что уменьшит подтекание из него.
Аватара пользователя
RomanST77

Сообщения: 247
Зарегистрирован: 02 фев 2015, 01:42

Re: Слайсер Slic3r

Сообщение Revenger » 12 авг 2015, 15:00

RomanST77 писал(а): Можно добавить ретракт в финальный код после окончания печати, так что в следующий раз будешь нагревать пустое сопло, что уменьшит подтекание из него.

Это даст еще большую пустоту при начале печати.
Нужно перед началом печати (после нагрева конечно) добавить "прогон" пластика вниз.

Советую почитать с этого сообщения (да вообще всю тему не помешает) forum107/topic12021-1575.html#p331503 и применить "к себе".
Последний раз редактировалось Revenger 12 авг 2015, 15:23, всего редактировалось 1 раз.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Слайсер Slic3r

Сообщение RomanST77 » 12 авг 2015, 15:11

Revenger писал(а):
RomanST77 писал(а): Можно добавить ретракт в финальный код после окончания печати, так что в следующий раз будешь нагревать пустое сопло, что уменьшит подтекание из него.

Это даст еще большую пустоту при начале печати.

Верно, но это меньшая проблема по сравнению с подтеканием, достаточно пройти лишний круг при печати юбки и все. А вот когда сопло размазывает по столу и нагревательному кубику подтекший пластик - это неэстетично и портит внешний вид хотенда 8)
Аватара пользователя
RomanST77

Сообщения: 247
Зарегистрирован: 02 фев 2015, 01:42

Re: Слайсер Slic3r

Сообщение Revenger » 12 авг 2015, 16:36

RomanST77 писал(а):... и портит внешний вид хотенда 8)

:shock: Вот я свинюшка... всё больше на изделие смотрю, а не на эстетический вид принтера
Боролся с правильным началом печати, а надо было на хотэнд смотреть... :D
А ежели сурьёзно, то :
В общем главное добиться результата, а как - дело каждого. И побольше читать основные темы - сильно помогает.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Слайсер Slic3r

Сообщение Harh » 14 авг 2015, 20:20

Подскажите, пожалуйста, с такой проблемой.

Решил я из интереса напечатать такую вот выложенную на Тингиверсе вертолетную ручку:
http://www.thingiverse.com/thing:776116

Отправил ее в слайсер, потом на печать, получаю вот такой результат:

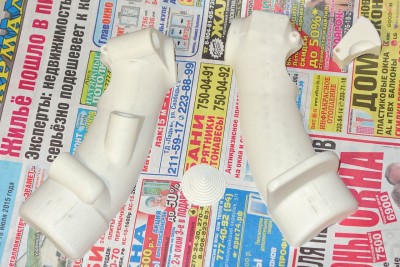

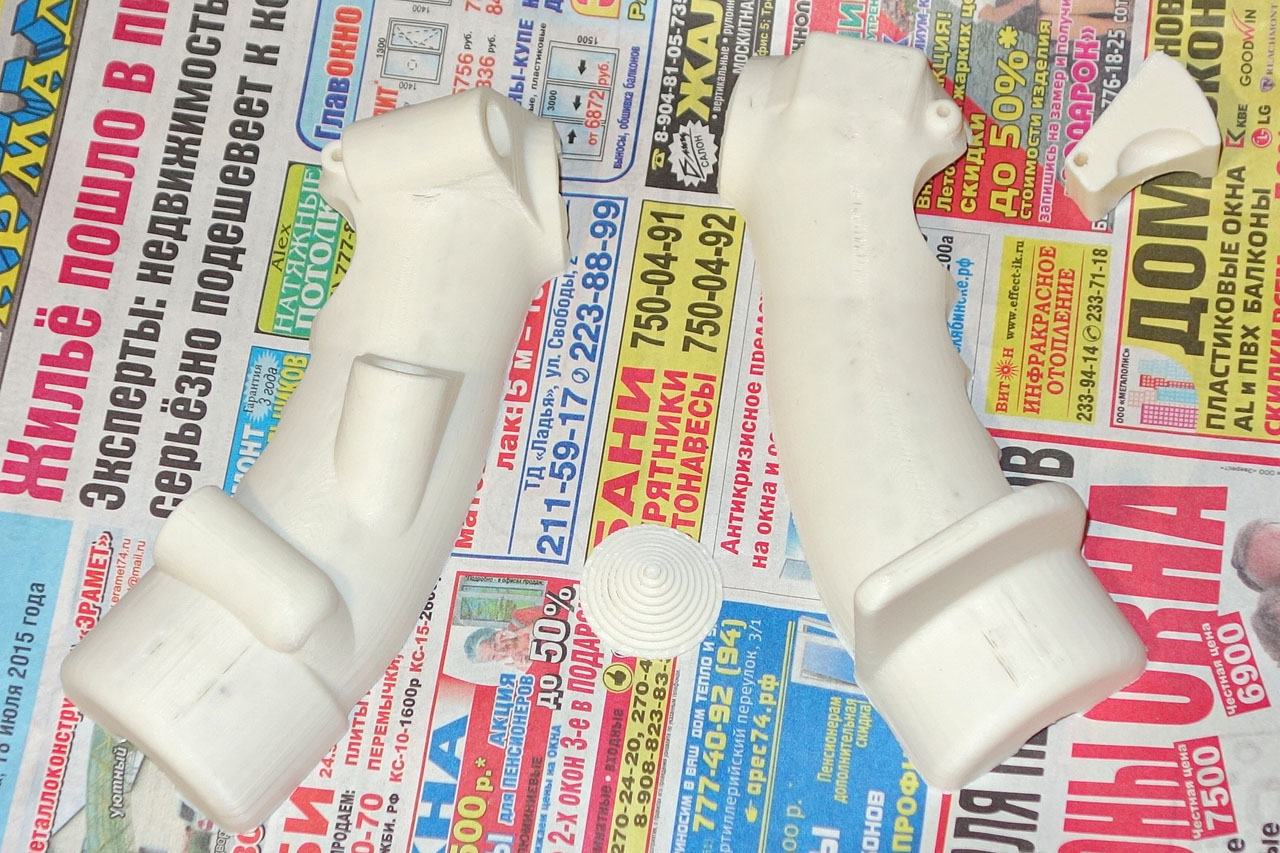

Общий вид распечатка


Все вродь очень пристойно, но посмотрите ближе:

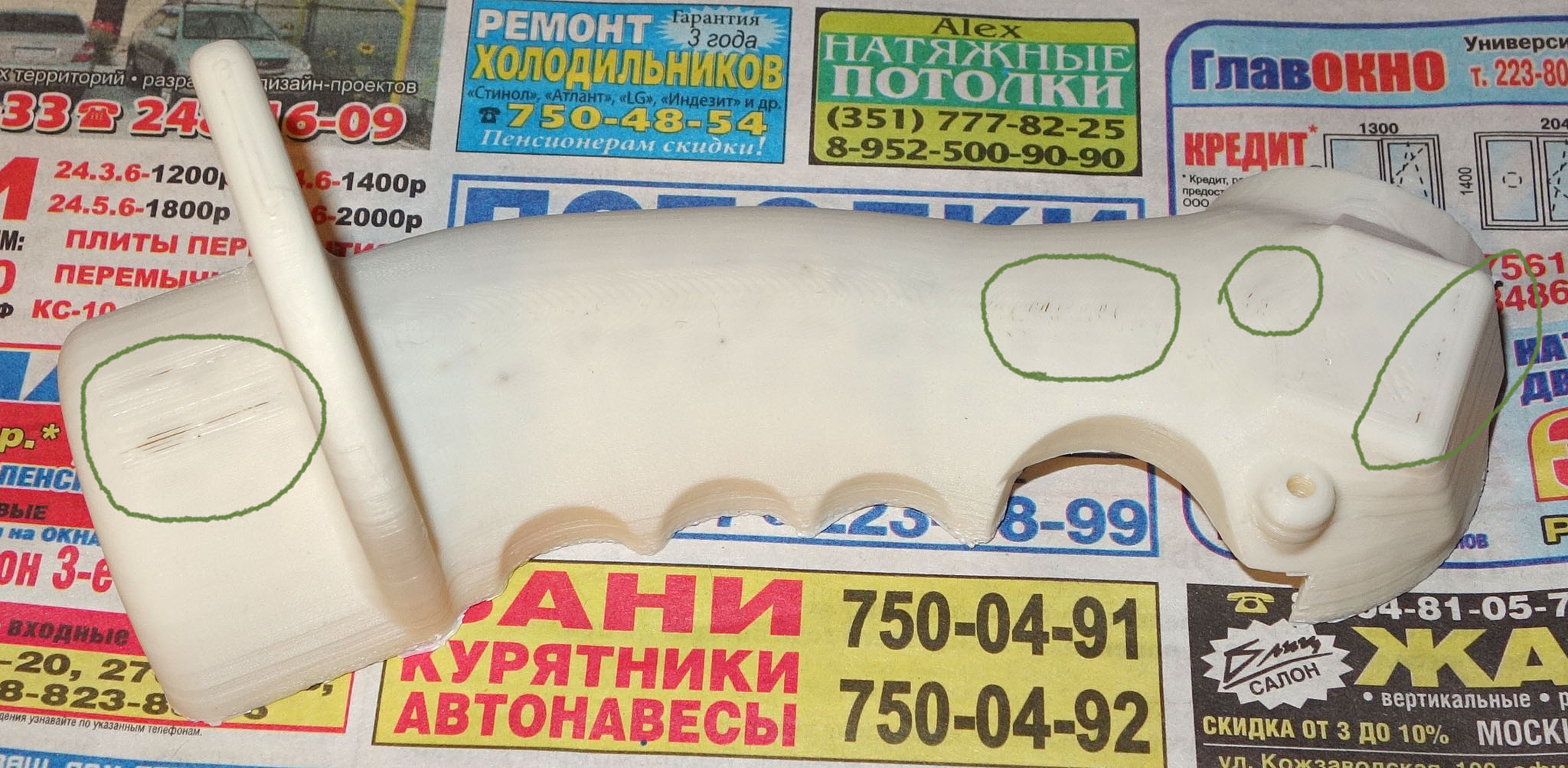

Дырки


Вся поверхность, имеющая большой наклон, в дырках. Т.е. там, получается, один слой пластика, которого не хватает, чтобы полностью закрыть предыдущий слой. На полностью горизонтальных участках все вродь пристойно, но даже там, справа, где есть очень мелкий наклон, умудрилась получиться дырка.

В самом слайсере (Slic3r 1.29 Stable) картина такая:

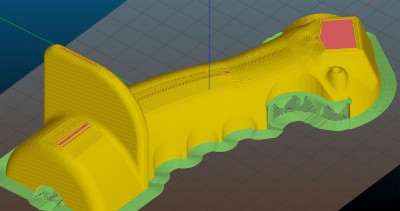

Первый пример


При просмотре слоев видно какую-то странную штуку:

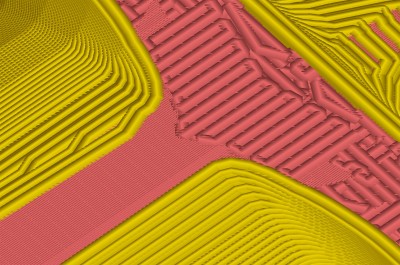

Второй пример

Вот эта мелкая заливка - это будто бы он там ходит очень мелким соплом, которого у меня и нет - это такие тонкие "колбаски".

Верхних слоев выставлено 4 (Top Solid Layers). Вопрос: ЧЯДНТ? И это не с этой конкретной моделью или версией слайсера, давно уже так, и как-то достало малость )) Как получить "watertight" результат - чтобы не было щелей?

Повторюсь, это не модель корявая, а на всех сильно наклонных поверхностях у меня получаются такие вот косяки.

Настройки слайсера:

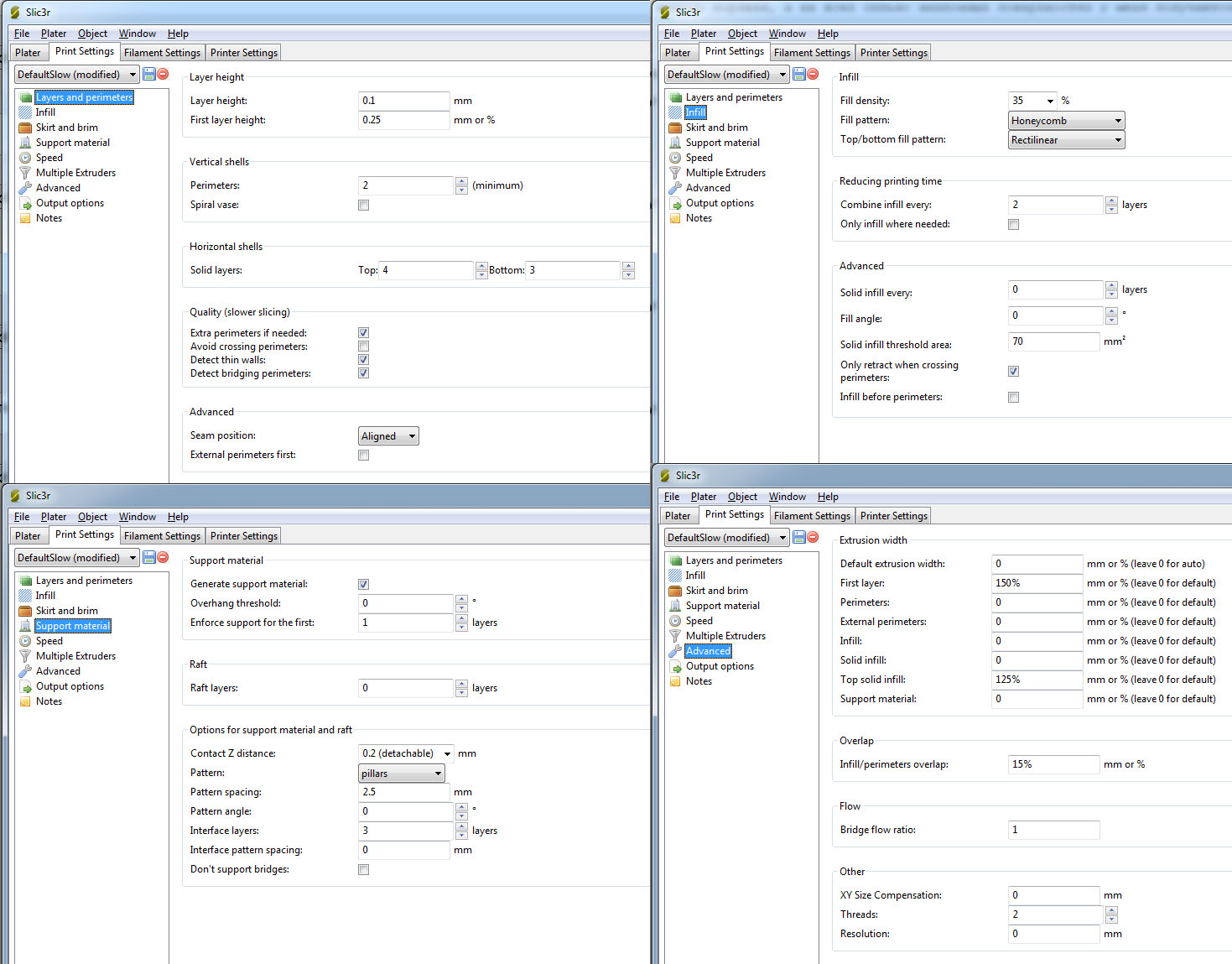

Настройки


Подскажите, пожалуйста, куда копать.
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Слайсер Slic3r

Сообщение Revenger » 14 авг 2015, 21:26

У меня было подобное на плавных, очень плавных наклонах, причем не в слик3 даже. Точно не помню, но я вроде заполнение повышал, т.к. накрыть крупную "решётку" не хватает при таком построении поверхности.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Слайсер Slic3r

Сообщение unigenum » 14 авг 2015, 22:53

все правильно. пологая поверхность ведь строится по слоям и получается типа лестницы из множества ступеней. чтобы не было щелей между ступенями, нужно делать ступени чаще, т.е. слой потоньше в слайсере. либо делать ступени шире, т.е. стенку потолще в слайсере = количество периметров.
ну и, как написано выше, степень заполнения повышать.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Слайсер Slic3r

Сообщение Harh » 15 авг 2015, 00:23

unigenum писал(а):все правильно. пологая поверхность ведь строится по слоям и получается типа лестницы из множества ступеней. чтобы не было щелей между ступенями, нужно делать ступени чаще, т.е. слой потоньше в слайсере. либо делать ступени шире, т.е. стенку потолще в слайсере = количество периметров.
ну и, как написано выше, степень заполнения повышать.


Ребяты, ну вы шо... Какое на три известных буквы правильно? У слайсера же есть настройка минимального количества слоев верха и низа. Если слой имеет наклон в 0.001 градуса, то на него это правило уже не распространяется? Ну да, я вижу, что не распространяется, но это не вопрос "что делать", а вопрос "кто виноват", он проблему не решает.

Заполнение можно сделать побольше, согласен, но дыры от этого все равно не исчезнут. Делать тоньше слой - слой так-то 0.1, тоньше уже проблема как в плане скорости печати, так и вообще.

Т.е., я так понял, это баг, баг неустранимый, пока его не устранил сам разработчик слайсера, а адекватного не влияющего на другое решения нэ ма... Жаль. Не, ну че, из-за такой ерунды слайсер менять что ли ) Как-то это не айс.
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Слайсер Slic3r

Сообщение unigenum » 16 авг 2015, 17:28

причем здесь (на три известных буквы)баги и разработчики???
Ваши дыры появляются из-за Ваших же настроек печати.
Вам уже дали советы, какие настройки менять, чтобы не было дыр.
уменьшить толщину слоя, увеличить количество боковых периметров, увеличить степень заполнения.
при условии, что ширина экструзии установлена правильно, никаких дыр не будет на любой наклонной поверхности.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб
