hudbrog - учимся печатать в 3д

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: hudbrog - учимся печатать в 3д

Сообщение hudbrog » 22 янв 2012, 22:11

У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: hudbrog - учимся печатать в 3д

Сообщение SkyStorm » 22 янв 2012, 23:11

Уже! Setar ссылочку постил недавно. Согласен, материал качественный!
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2687
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: hudbrog - учимся печатать в 3д

Сообщение FireFly » 23 янв 2012, 00:17

я его как раз перевожу и немного дополняю
кстати новый вышел - 0.6.0
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: hudbrog - учимся печатать в 3д

Сообщение hudbrog » 23 янв 2012, 00:21

Ну и еще одна ссылочка, просто чтобы не потерялась: http://softsolder.com/
Там подглядел прямо офигенную тему пробника высоты по оси Z - он смонтировал smd кнопку прямо на платформу, и нажимает ее экструдером. По-моему гениально =)

А я седня весь день убил на печать упомянутых выше калибровочных моделек. Не скажу, что очень удачно. В общем-то с упорством маньяка бился с проблемой, что infill и периметр часто имеют зазор между собой, что в корне неправильно. Перерыл просто таки все что тока можно, попробовал печатать на целой куче разных параметров. Результат был вот такой:

Чтобы было понятнее, верхний ряд посередине - укладывается недостаточно пластика, справа - эксперимент с одинарным периметром и оооочень большими скоростями, слева - кривые настройки ускорений по осям. Нижний левый - эксперимент с тремя периметрами, результат не очень плохой, но печатается очень долго. Оставшаяся часть нижнего ряда - слишком много пластика. Очень хорошо это видно на дальних столбиках на диагональной картинке. В общем-то лучший вариант получился в самом центре, но все равно при виде сверху видно насколько много косяков при соединении массы с периметром.
Мучался я с этой проблемой долго, а потом чета зашел на сайт slic3r'а, и увидел там новую версию, одно из изменений которой было "much better overlap between infill and perimeters in those situations where previous version was still producing gaps". Ругнулся матом, порезал новой версией, получилось сильно лучше. Фоткать лень, но по наличию дырок - примерно как нижний правый при виде сверху. В общем-то остались они только вокруг маленького отверстия.
И еще есть подозрение, что такие размеры все же очень маленькие, что само по себе вносит кучу косяков при печати.
Ну и еще немного попечатал так, в свое удовольствие:
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 23 янв 2012, 02:20

Коллеги, а знаете ли вы что у netfabb (производителей самого крутого софта печати 3D)
имеется некий "облачный" сервис : http://cloud.netfabb.com/
пока что у них можно абсолютно бесплатно "пофиксить" свою модель.
Попробуйте плиз, мне пока не на чем :(
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение hudbrog » 23 янв 2012, 10:15

Знаем, но у меня пока не было ни одной модели, которая бы требовала фиксов..
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 23 янв 2012, 10:34

:) может скинемся на их слайсер, да поднимим виртуалку с удаленным входом для использования их (netfabb) софта ?
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение hudbrog » 23 янв 2012, 13:32

Как тока сделаю себе репрап на marlin'е - готов поучаствовать. В общем-то даже есть где виртуалку поставить и прочее.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 23 янв 2012, 13:51

с ресурсом где разместить тоже все хорошо, и канал анлим, и места дофига.
а мысль интересная...
давайте начнем уже сейчас, на бесплатной версии отработаем механизм работы.
Лунукс ставить или форточки ?
Под линукс вроде больше софта.
P.S. хотя никто не мешает две машинки иметь :)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение hudbrog » 23 янв 2012, 15:39

Да пока в общем-то даже виртуалка не нужна. Можно просто скачать нетфабб домой, попробовать демку, посмотреть как он работает. Если он умеет генерить гкод по конкретному профилю - то ваще никаких проблем, поставим его на виртуалке с общей рдесктопной сессией. Если нет - то разберемся, сделаем виртуальный принтер, сохраняющий гкод скормленный ему.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: hudbrog - учимся печатать в 3д

Сообщение mikkey finn » 23 янв 2012, 18:31

причем принтер можно сделать веб сервисом.
если софт не умеет из командной строки работать, то есть ведь куча решений по автоматизации движений мыши, да и сочетания кнопок отправить несложно.
mikkey finn

Сообщения: 104
Зарегистрирован: 09 авг 2011, 17:15
Откуда: Волжский

Re: hudbrog - учимся печатать в 3д

Сообщение Aseris » 27 янв 2012, 01:40

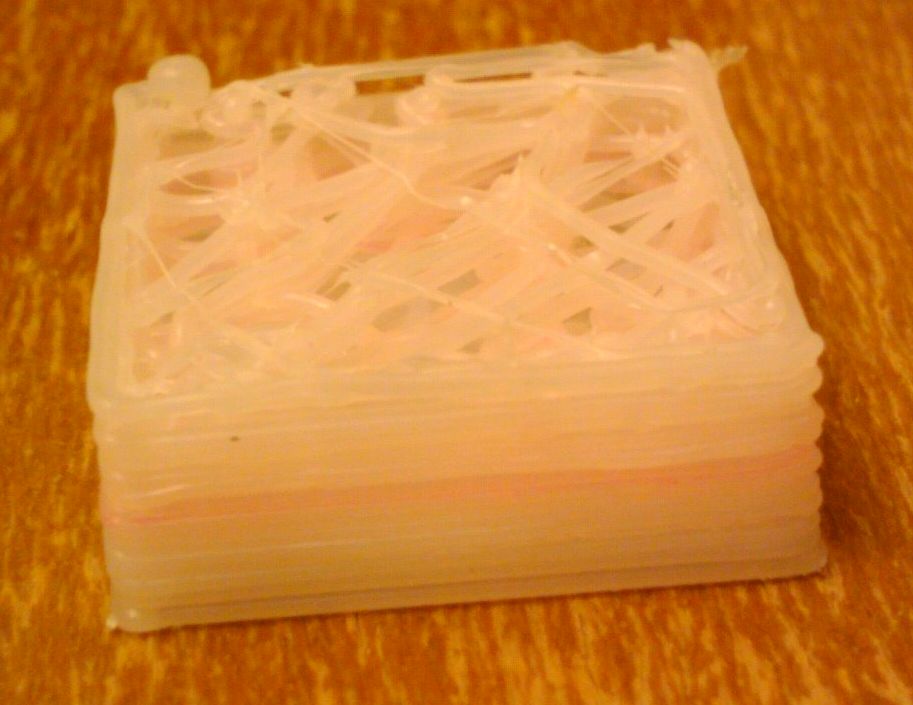

hudbrog, у тебя в процессе настройки, не было деталей что первые пару слоев идут нормально, а потом, такое ошющение что иногда экструдер не дает материал???

Как на фото:
первые 2 слоя пошли нормально, потом ...
Вложения
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: hudbrog - учимся печатать в 3д

Сообщение hudbrog » 27 янв 2012, 10:11

Ну это вроде нормально. Первые два слоя - это solid layers, они полностью нить к ните заполняются, а потом идет infill, судя по твоей картинке - в районе 35%, с типом Line.
Я правильно понимаю, что ты печать прекратил, не дождавшись конца?
Еще, с виду выглядит так, что у тебя скорость великовата слегка.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: hudbrog - учимся печатать в 3д

Сообщение Aseris » 28 янв 2012, 00:46

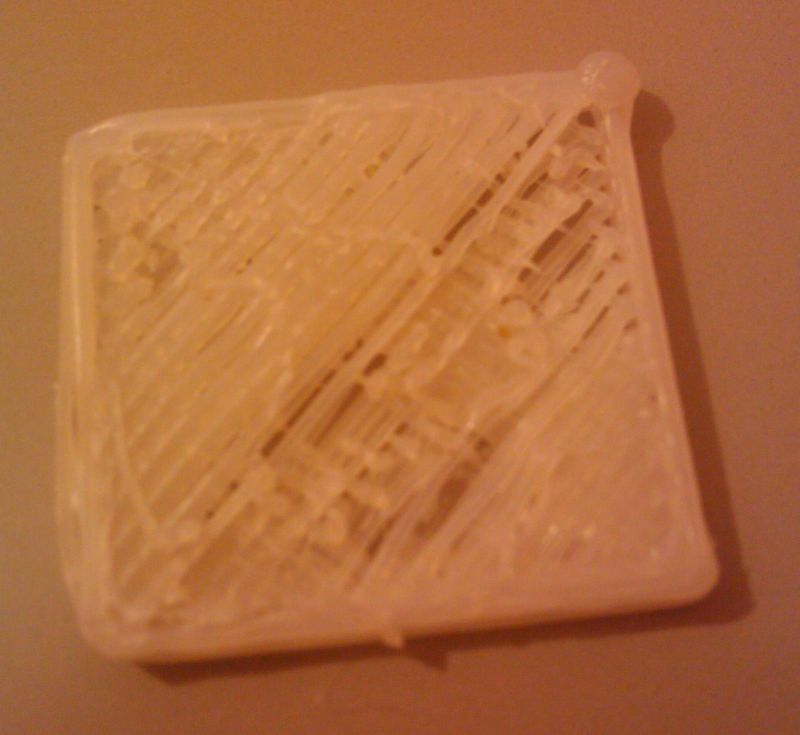

Прекратил ибо экструдер като невнятно материал подавать начал, мож на этой фотке лучще видно будет
Должно было быть 3 слоя полных + 1 сот...
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: hudbrog - учимся печатать в 3д

Сообщение dccharacter » 28 янв 2012, 02:39

оффтоп - на MAKE-е статья про то, как чувак печатал с двумя соплами - в одном пластик, а в другом растворяющийся в воде PVA. После печати кладется все в воду и PVA растворяется.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей
