Сообщение Dmitry__ » 28 янв 2014, 16:21

А вот кто-нибудь делал самодельное освещение на светодиодных матрицах? Нет? Ладна, буду первый :)

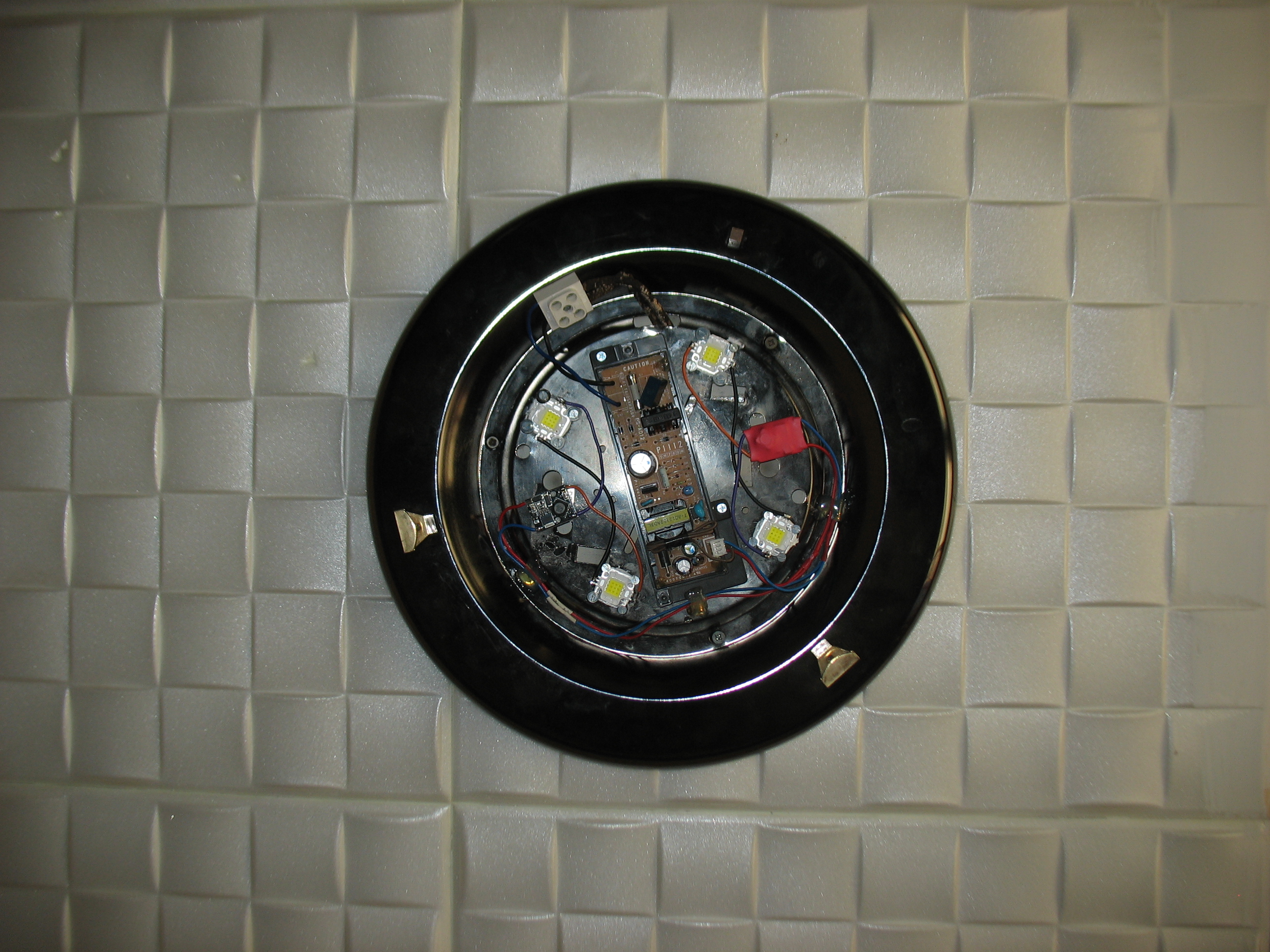

Вот такой плафон переделал на светодиоды:

Раньше там было 2 пластиковых патрона, 2 лампы по 60 ватт еле освещали комнату (больше мощность - нельзя). Стало:
1. Четыре 10-ти ваттные свтодиодные матрицы
2. В центре плафона - бп от струйного принтера canon K30184
3. 2 светодиодных драйвера по 700 ma. ARPJ-LDR12700-1

бп выдает v1 = 3.3v 0.15a, v2 = 24v 0.8a. Почему бп от принтера canon? Они рассчитаны на постоянное включение в сеть, присутствуют все фильтры по питанию, обратноходовый преобразователь очень удобен для регулировки мощности (потом уберу драйверы ARPJ-LDR12700). Во нарекламировал, просто я их собирал полжизни, скопилось их определенное количество :)
Свертодиоды через теплопроводящую пасту прикручены к железному корпусу плафона. Ток на светодиоды дается меньше нормы: 700 ма. вместо штатных 1 ампер. Т.к. не знал как это будет светить, сделал 4 светодиода с возможностью наращивания до 8-ми. Светит пипец как. 25 ватт светодиодных светят раз в 5 ярче 120 ватт накаливания (в попугаях)

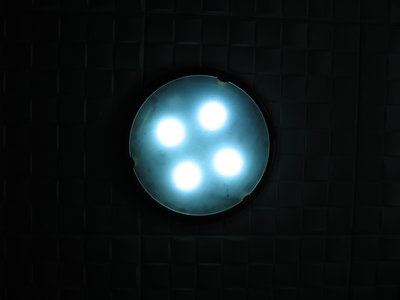

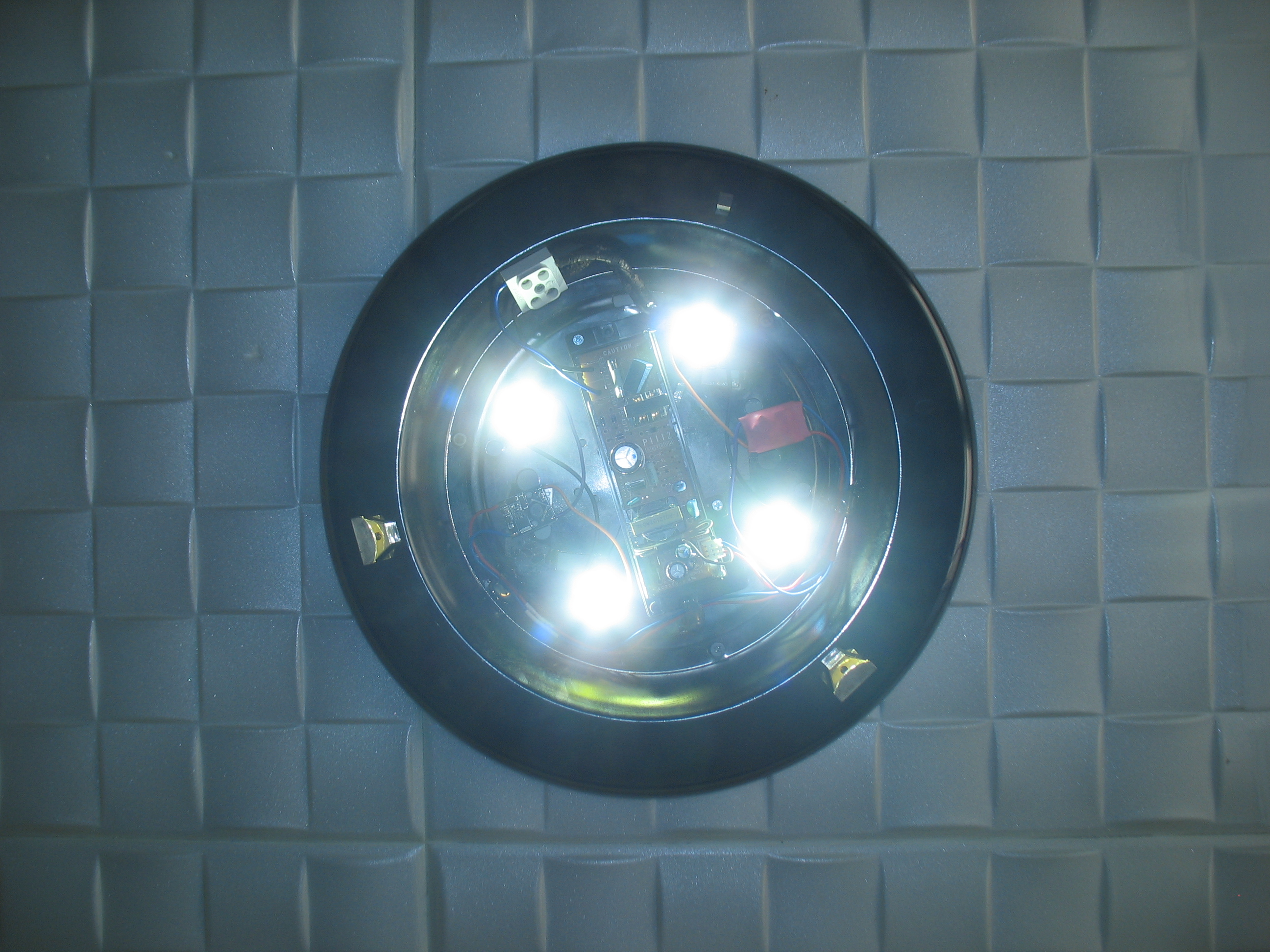

С плафоном, фоткал со вспышкой :)

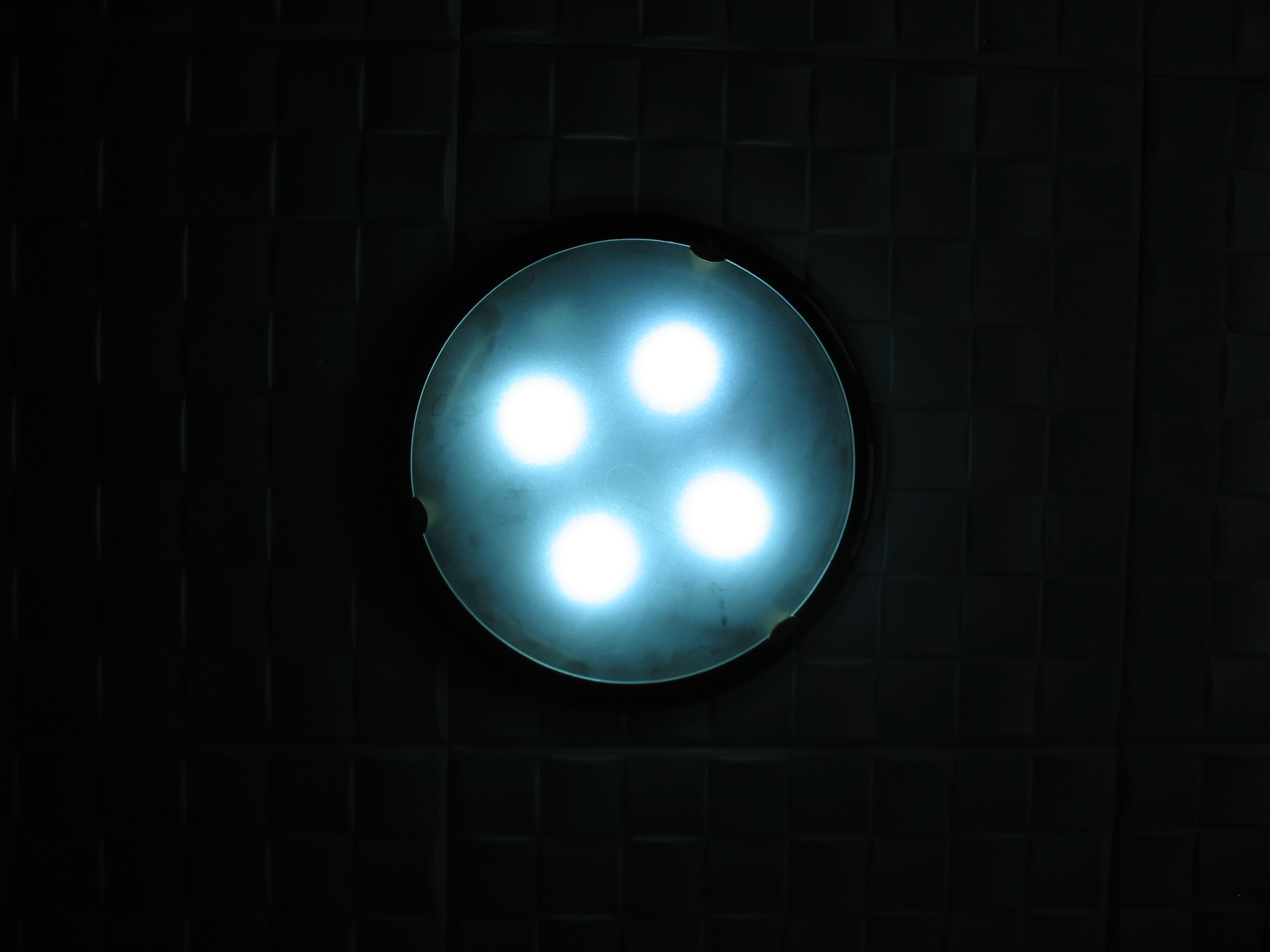

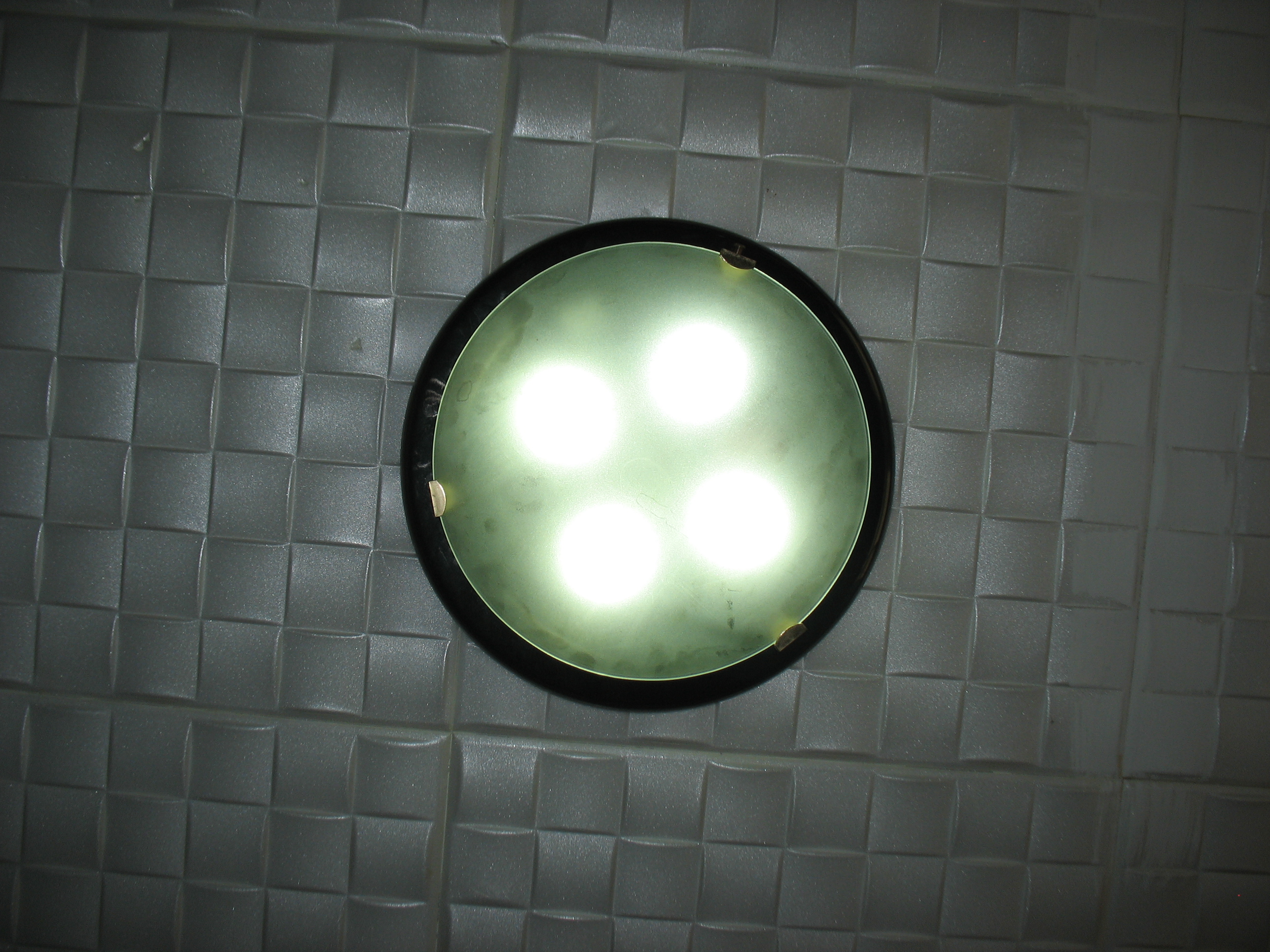

Это без вспышки, солнечный зимний день в Питере:
Аватара пользователя
Dmitry__

Сообщения: 7010
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светодиодное освещение

Сообщение Aseris » 28 янв 2014, 17:03

А как пожарные к творчеству относятся? Я так пониимаю это в клубе?
хотя если не знать от штатного не отличить..
Аватара пользователя
Aseris

Сообщения: 1007
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Светодиодное освещение

Сообщение Dmitry__ » 28 янв 2014, 17:10

Не, это дома, сам себе пожарный.
Знакомый перевел свою квартиру на светодиодное освещение. Сказал, что стало на 100квт*ч меньше накручивать счетчик...
3 рубля за квт*ч = 300р экономии в месяц. Светодиоды купил по 170р. Окупаемость 1.7 светодиода в месяц. :)
Аватара пользователя
Dmitry__

Сообщения: 7010
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светодиодное освещение

Сообщение TedBeer » 28 янв 2014, 17:11

Я сделал просто. Купил 5м ленты на 220 вольт и тупо приклеил на прозрачный силиконовый герметик на потолок в существующую канавку :) Выпрямитель спрятал за солнышком.

Днем, выключено(слева на потолке другая пустая канавка):

Включено:
Аватара пользователя
TedBeer

Сообщения: 1080
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Светодиодное освещение

Сообщение Dmitry__ » 28 янв 2014, 17:14

Красива, а сколько ватт? Света хватает если за столом читать?
Аватара пользователя
Dmitry__

Сообщения: 7010
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светодиодное освещение

Сообщение TedBeer » 28 янв 2014, 17:25

Dmitry__ писал(а):Красива, а сколько ватт? Света хватает если за столом читать?

Порядка 13 китайских ватт на метр. Света хватает чтобы читать, я ребенку книжки читаю в кресле. За столом сам не сижу, но жена не жалуется. Настольную лампу убрала.

Добавлено спустя 6 минут 46 секунд:
Вот такая лента в пластиковой оболочке
Аватара пользователя
TedBeer

Сообщения: 1080
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Светодиодное освещение

Сообщение Myp » 28 янв 2014, 20:46

кусок люминия 30х60 см и такой же кусок матового стекла
на люминий полоска к полоске клеются светодиодные ленты и закрываются куском пластика, посредством алюминевого же профиля.
приклеив туда метров 20 светодиодной ленты получаем офигенно яркий и равномерно светящийся светильник.

я такой как раз хочу замутить :)
на 2 китайские катушки ленты по 78 ватт
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Светодиодное освещение

Сообщение leprud » 28 янв 2014, 20:56

Myp писал(а):кусок люминия 30х60 см и такой же кусок матового стекла
на люминий полоска к полоске клеются светодиодные ленты и закрываются куском пластика, посредством алюминевого же профиля.
приклеив туда метров 20 светодиодной ленты получаем офигенно яркий и равномерно светящийся светильник.

лучше COB поищите, или что-либо на алюминиевой подложке, иначе греться будет избыточно
(3 метра ленты нагревают ~20*20 коробку до 60+ градусов)

leprud

Сообщения: 158
Зарегистрирован: 16 май 2013, 09:26
Откуда: Moscow
прог. языки: декларативные

Re: Светодиодное освещение

Сообщение Dmitry__ » 28 янв 2014, 22:44

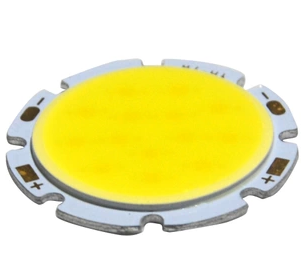

leprud писал(а):лучше COB поищите, или что-либо на алюминиевой подложке

Ого, даже не знал о таких :shock:

Я еще купил матрицу за 700 рэ на 40 ватт. 33V 1.2a, сажал его на радиатор от проца, пипец светит, воздух перестал быть прозрачным, в свете видна куча пыли. С 3-х метров смотреть больно, ярче солнца :)

А еще купил диммируемые светодиодные лампы 370рэ, 6 ватт. Регулируется хорошо, в плафоне с 75 ваттной накаливания - светят одинаково. Только при очень маленькой мощности, становится очень заметно желтизна лампы накаливания. Где-то видел графики кпд ламп накаливания при низкой мощности, там совсем все плохо...
Одну диммируемую лампу, есно, сразу разобрал. Там стоит микросхема SSL2101. По названию нагуглил интересную пдф:
http://www.led-e.ru/articles/led-supply/2010_2_36.php

Добавлено спустя 1 минуту 24 секунды:
гы, в этой статье и график кпд при низкой мощности

Добавлено спустя 5 минут 42 секунды:
Вот по лентам есть сомнения по поводу их кпд (про 12 вольтовые), т.к. там стоят токоогранич. резисторы, это не есть гуд. хз как в лентах на 220V
Аватара пользователя
Dmitry__

Сообщения: 7010
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светодиодное освещение

Сообщение Angel71 » 28 янв 2014, 23:32

Dmitry__, аха, они давно появились и стоят недорого. по форме бывают очень разные. есть и такие кругленькие
Аватара пользователя
Angel71

Сообщения: 9672
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Светодиодное освещение

Сообщение TedBeer » 29 янв 2014, 00:08

Dmitry__ писал(а):
leprud писал(а):Вот по лентам есть сомнения по поводу их кпд (про 12 вольтовые), т.к. там стоят токоогранич. резисторы, это не есть гуд. хз как в лентах на 220V

В 220в резисторов много меньше по сравнению с 12в
Аватара пользователя
TedBeer

Сообщения: 1080
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Светодиодное освещение

Сообщение Myp » 29 янв 2014, 13:35

leprud писал(а):лучше COB поищите, или что-либо на алюминиевой подложке, иначе греться будет избыточно
(3 метра ленты нагревают ~20*20 коробку до 60+ градусов)

COB некрасиво. они конечно больше чем точечные светодиоды но равномерный свет не дают.
за стеклом 30х60 см чёткие яркие пятна видны.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Светодиодное освещение

Сообщение SkyZi » 30 янв 2014, 19:42

Димплом писал в колледже еще когда то на тему светодиодного освещения
Вложения
СЭ.rar
Если не ошибаюсь схема принципиальная, Сплан ставиь влом=)
(12.09 КиБ) Скачиваний: 0
Project "Hexxx" (in progress...)
Аватара пользователя
SkyZi

Сообщения: 133
Зарегистрирован: 27 окт 2011, 22:32
Откуда: Ростов-на-Дону
Skype: skyzi007
прог. языки: Python, Си (МК)
ФИО: Святослав Игоревич

Re: Светодиодное освещение

Сообщение robot-home2000 » 15 май 2014, 13:50

Добрый день.
Вы конечно не первый кто мастерит светильники на светодиодных матрицах...)))
Но есть несколько моментов которые нужно учесть в таком творчестве,
Это яркость матрицы которая при прямом взгляде может повредить сетчатку(когда человек смотрит на свет то происходит фокусировка глаза на источник света и может произойти повреждение сетчатки...особенно у детей,так как они не могут контролировать себя и не смотреть на свет),купите люксометр он сейчас недорогой , и проверьте на яркость и светоотдачу, если есть превышение то ставте рассеиватели ...очень неплохо на основе линз френеля..они плоские гибкие и хорошо размывают пятно засветки....
СНИПы по освещению незря написаны, и особенно с матрицами надо быть поосторожней...потому что это в принцыпе полупроводниковый лазер....пусть и в видимой области спектра и яркость без рассеивателей может представлять реальную опастность для глаз..
Если светодиодные ленты без рассеивателей и систем разфокусировки мощьность превышает 8 ват на метр то тоже надо смотреть и замерять...
А так удачи в творчестве...)))
robot-home2000

Сообщения: 100
Зарегистрирован: 06 май 2014, 03:37

Re: Светодиодное освещение

Сообщение Angel71 » 15 май 2014, 17:26

яркость можно измерять с помощью датчика bh1750fvi (есть модули gy-30). :) недорогой хороший датчик, который можно использовать как минимум для авторегулировки освещения.
светодиоды даже с мощностью в 0.5-1ватт уже могут прилично "бить" по глазам. есть всевозможные линзы и всякие матовые стёкла, не помешает хотя бы поискать, что из недорогого можно прикупить.
robot-home2000, а есть смысл брать такие ленты? как по мне ленты хороши в основном для фоновой или резервной подсветки + для декора, для освещения пока дешевле и лучше лампы (галогенки, "экономки",...). я недавно получил пробник (5 лент по 5 метров, 4.5$ за ленту) с 3528 диодами (60 диодов на метр, 1.1а на 5 метров). светят очень хорошо, по крайней одной ленты вполне ватает что бы в одной комнате не спотыкаться.
Аватара пользователя
Angel71

Сообщения: 9672
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

След.
