Re: Светодиодное освещение

Сообщение Dmitry__ » 19 фев 2015, 17:39

Vladimat писал(а):"Продолжаем разговор"(с)
вот здесь другие спектры.

Какое отношение имеют все эти лампы к лампам освещения улиц? :shock:
ДРЛ - это вот:
Внешняя колба с люминофором преобразует жОсткий уф горелки (внутр. колба) в видимый спектр, весь, т.е. без остатка. :)
А ДРШ - это вот:
Там, да, жестяная жесть. Но они какбэ для этого и предназначены :)
Лампа ДРШ 350-1М, ДРШ 350-2М короткодуговая, разрядная, сверхвысокого давления, ультрафиолетовая, непрерывного действия, предназначена для ипользования в качестве точечного источника коротковолнового УФ-излучения в фотолитографическом оборудовании микроэлектроники,


Учите матчасть :)
Аватара пользователя
Dmitry__

Сообщения: 6746
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светодиодное освещение

Сообщение Vladimat » 19 фев 2015, 18:16

Dmitry__ писал(а):Учите матчасть :)

Это я никогда не против :-) Просмотрел все источники, ДРЛ действительно нигде не упоминается как источник УФ. По крайней мере существенный.
Vladimat

Сообщения: 377
Зарегистрирован: 04 ноя 2014, 01:57

Re: Светодиодное освещение

Сообщение RootAdmin » 19 фев 2015, 18:58

Давным-давно, когда компьютеры были большими... В общем я использовал внутреннюю колбу ДРЛ как источник УФ для стирания ПЗУ. Вполне себе стирала минут за 20.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1706
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Светодиодное освещение

Сообщение Dmitry__ » 19 фев 2015, 19:16

RootAdmin писал(а):Давным-давно, когда компьютеры были большими... В общем я использовал внутреннюю колбу ДРЛ как источник УФ для стирания ПЗУ

А у меня была стиралка уф микросхем в железном чемоданчике, не помню где взял :) До сих пор валяются 2 микроконтроллера pic16c54 с окошком, в которых превышен лимит стирания (кажись 100 раз). Это было примерно в 95 году того века.
А вот горелкой ДРЛ я в "когда компьютеры были большими" засвечивал фоторезист для наколенных печатных плат. И, дурак, загорал под ней...
Аватара пользователя
Dmitry__

Сообщения: 6746
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светодиодное освещение

Сообщение elmot » 22 фев 2015, 11:45

Dmitry__ писал(а):
Myp писал(а):а натриевые лампы можна домой приспособить?
если их дома не поюзать то можно их не учитывать.

А почему нет? Просто использовать дома лампу из фонарного столба на 400 ватт. - потеряешь зрение :)
Да еще она разогревается около 5-ти минут, да еще дорогой балласт, да еще ртуть. А вот если для выращивания конопли или пираний там всяких :) то самое оно.
Для дома лучче светодиоды, базара нет :beer:

Проблема-то не в 400Вт и не в ртути, которой там нету:) Лампа-то натриевая, а не ртутная.
Главная проблема - оттенок у нее мерзостный. Поэтому их и используют только на улицах.

Добавлено спустя 18 минут 47 секунд:
А, есть там ртуть все-таки
Аватара пользователя
elmot

Сообщения: 5676
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Светодиодное освещение

Сообщение Dmitry__ » 22 фев 2015, 17:11

elmot писал(а):А, есть там ртуть все-таки

И разговор был о дрл - из фонарных столбов. Хотя, скорее всего, те лампы в столбах которые сильно желтые - натриевые.
Кста, гулял с ребенком, разглядывал дома, из одного окна светила ядовито-желтая натриевая лампа и куча белых люминесцентных ламп. Наверно так спектр выравнивали. Была видна куча полок с растениями, коноплю наверно выращивали :D

Добавлено спустя 4 минуты 55 секунд:
Еще засада газоразрядных ламп для бытового применения:
Нельзя часто вкл./выкл. После выкл. лампа должна остыть, иначе она не включится. Поэтому - только дороги, вечером включил, утром выключил :)
Аватара пользователя
Dmitry__

Сообщения: 6746
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светодиодное освещение

Сообщение Vladimat » 23 фев 2015, 13:42

Можно задам сюда свой шкурный вопрос? У меня несколько светильников под цоколь G4:
1 на 8 ламп
1 на 6 ламп
3 по одной лампе

Сейчас там галогенки AC 220В. Давно думаю, как бы перейти на светодиоды c тем же цоколем G4. Беда в том, что блок питания AC220V->DC12V в корпуса светильников не влезает. Не глупая ли мысль вместо блока питания собрать что-то более компактное на реактивном сопротивлении? Меня смущает ряд проблем:
1. конденсатор под каждое сочетание ламп надо подбирать. Если даже заменить одну лампу - нужно менять и конденсатор?
2. не хотелось бы клепать всё на коленках, может есть готовые блоки?
3. если в люстре лампы с разным сопротивлением, то параллельно подключать нельзя?
Vladimat

Сообщения: 377
Зарегистрирован: 04 ноя 2014, 01:57

Re: Светодиодное освещение

Сообщение Dmitry__ » 23 фев 2015, 19:09

Я бы искал готовые лампы, с такими патронами дел не имел, но вроде светодиодные на 220V гуглятся:
http://ledpremium.ru/catalog/G4_220V/
На картинках прям видны эти реактивные резисторы в виде конденсаторов. О, и резисторы видны :) . Правда меня такие схемы пугают, выгорают такие лампы часто. Но мощность маленькая для G4, может и повезет. Еще можно поискать диммируемые лампы, там сразу все будет хорошо с драйвером, но дороже, но все окупится через год :)
Для 12-ти вольт, нуууу, ээээ, а поставить блок питания в не люстры нет совсем возможности? С радиоканальными выключателями больше вероятность все встроить. Надо брать перфоратор и:


Добавлено спустя 3 минуты 2 секунды:
Кста, все современные люстры имеют короб в основании, куда все лезет. Вот как тут:
http://www.youtube.com/watch?v=uWNABCIASUY

Добавлено спустя 2 минуты 25 секунд:
Классный клип. И молоток не перпендикулярен гвоздю, и сверло в другую сторону крутится. Нееее, женские попки - сила! :D
Аватара пользователя
Dmitry__

Сообщения: 6746
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светодиодное освещение

Сообщение Vladimat » 23 фев 2015, 22:16

Блин, даже в голову не пришло, что такие лампы бывают! :-) Спасибо за наводку! :-) И впрямь "Всё уже придумано до нас" (с)Мур :-) А клип хорош! Но у меня так сексуально не получится :-) Так что, поберегу стены, потолок и уши соседей :-)
Vladimat

Сообщения: 377
Зарегистрирован: 04 ноя 2014, 01:57

Re: Светодиодное освещение

Сообщение Vladimat » 14 мар 2015, 01:18

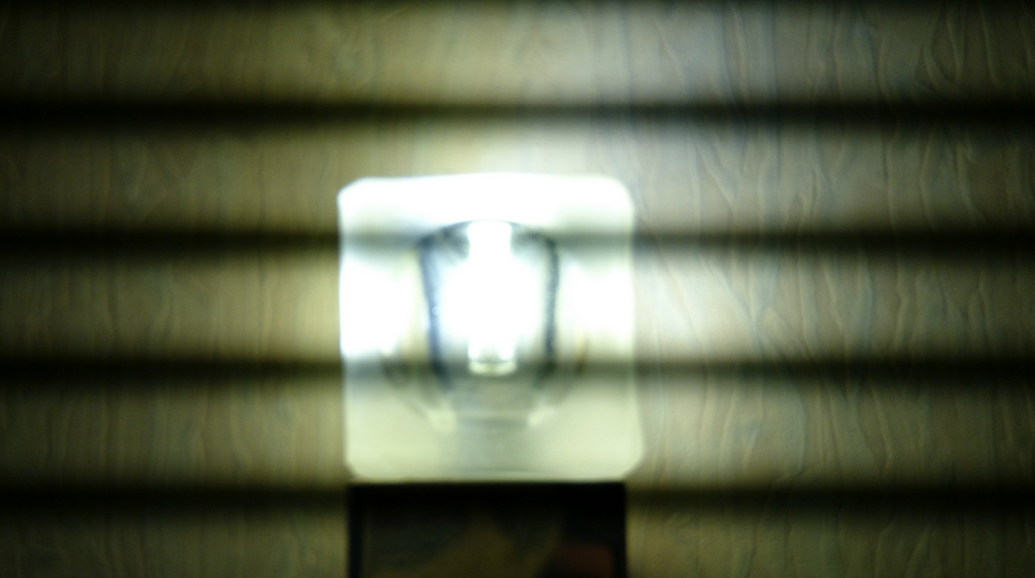

Если кому интересно, купил я такую лампочку у Али: http://www.aliexpress.com/item/G4-LED-L ... 70750.html - G4 9W 220V. Не уверен, что там честные 9W, но светит ярче чем 50W накаливания. При этом пульсирует аж вона как (если через камеру смартфона смотреть). Наверное в такую фитюльку нормальный фильтр и не всунешь.
Вложения
Vladimat

Сообщения: 377
Зарегистрирован: 04 ноя 2014, 01:57

Re: Светодиодное освещение

Сообщение elmot » 14 мар 2015, 04:22

Аватара пользователя
elmot

Сообщения: 5676
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Светодиодное освещение

Сообщение Vladimat » 14 мар 2015, 12:55

elmot писал(а):http://geektimes.ru/company/medgadgets/blog/247172/

Любопытно - при таком пульсирующем токе
Thomson TL-60W Classic.png
Thomson TL-60W Classic.png (27.07 КиБ) Просмотров: 786
у лампы коэффициент пульсаций всего 2%.
И ещё не понятно как эти нити обходятся без радиатора.
Vladimat

Сообщения: 377
Зарегистрирован: 04 ноя 2014, 01:57

Re: Светодиодное освещение

Сообщение Dmitry__ » 14 мар 2015, 16:46

Vladimat писал(а):При этом пульсирует аж вона как (если через камеру смартфона смотреть).

Ааааа, хотел написать: интересно как так фотик снимает? А потом заметил "через камеру смартфона". Судя по 5-ти полосам на фотке, камера снимает 50гц.(лампы)*2 /5 = 20 кадров в сек. :)
Vladimat писал(а): Наверное в такую фитюльку нормальный фильтр и не всунешь.

Я бы с такими пульсациями не использовал лампы. А фильтр можно поставить в плафон. И всех предупредить, чтоб не вкручивали другие лампы. Фильтр - выпрямительный мост и электролит.
Аватара пользователя
Dmitry__

Сообщения: 6746
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светодиодное освещение

Сообщение Эрвин » 17 янв 2016, 11:22

Стоит ли вообще обратить внимание на китайские шопы, с целью покупки там материалов для оформления своего зверя? Есть ли продавцы с качественным товаром?
Аватара пользователя
Эрвин

Сообщения: 9
Зарегистрирован: 05 янв 2016, 20:06

Re: Светодиодное освещение

Сообщение elmot » 17 янв 2016, 12:15

Во-первых, есть, хотя и нелегко найти. Во-вторых, не обольщайтесь, в очень многих "приличных" магазин продаётся точно такой же хлам, но раз в 15 дороже. Иногда выгоднее взять 5 разных китайских ламп, выбрать лучшую, а остальное раздарить соседям для освещения дачных сортиров.
Аватара пользователя
elmot

Сообщения: 5676
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья
