Re: Светодиодное освещение

Сообщение Duhas » 27 июл 2014, 18:53

вы это все правильно говорите, одного в толк не возьму, зачем на него впрямую смотреть то ? я наблюдаю свет СД в отраженке, собствено когда они освещают что-либо.. так они и будут использоваться..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Светодиодное освещение

Сообщение Dmitry__ » 10 авг 2014, 06:15

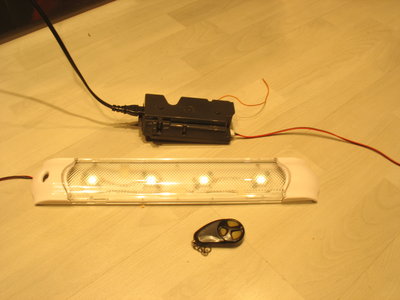

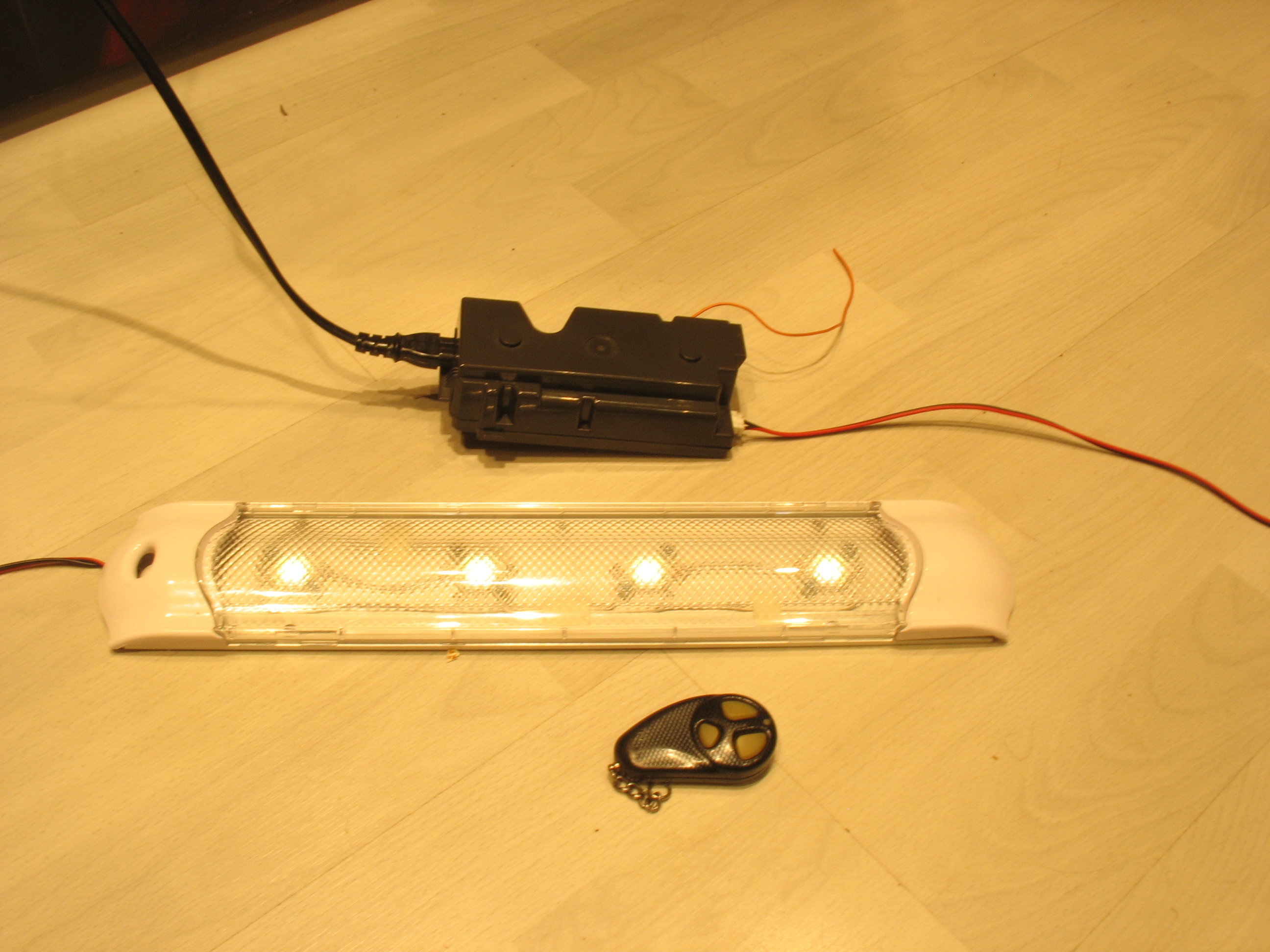

Допилил бп от струйного принтера до драйвера светодиодных ламп с управлением от авто брелков.

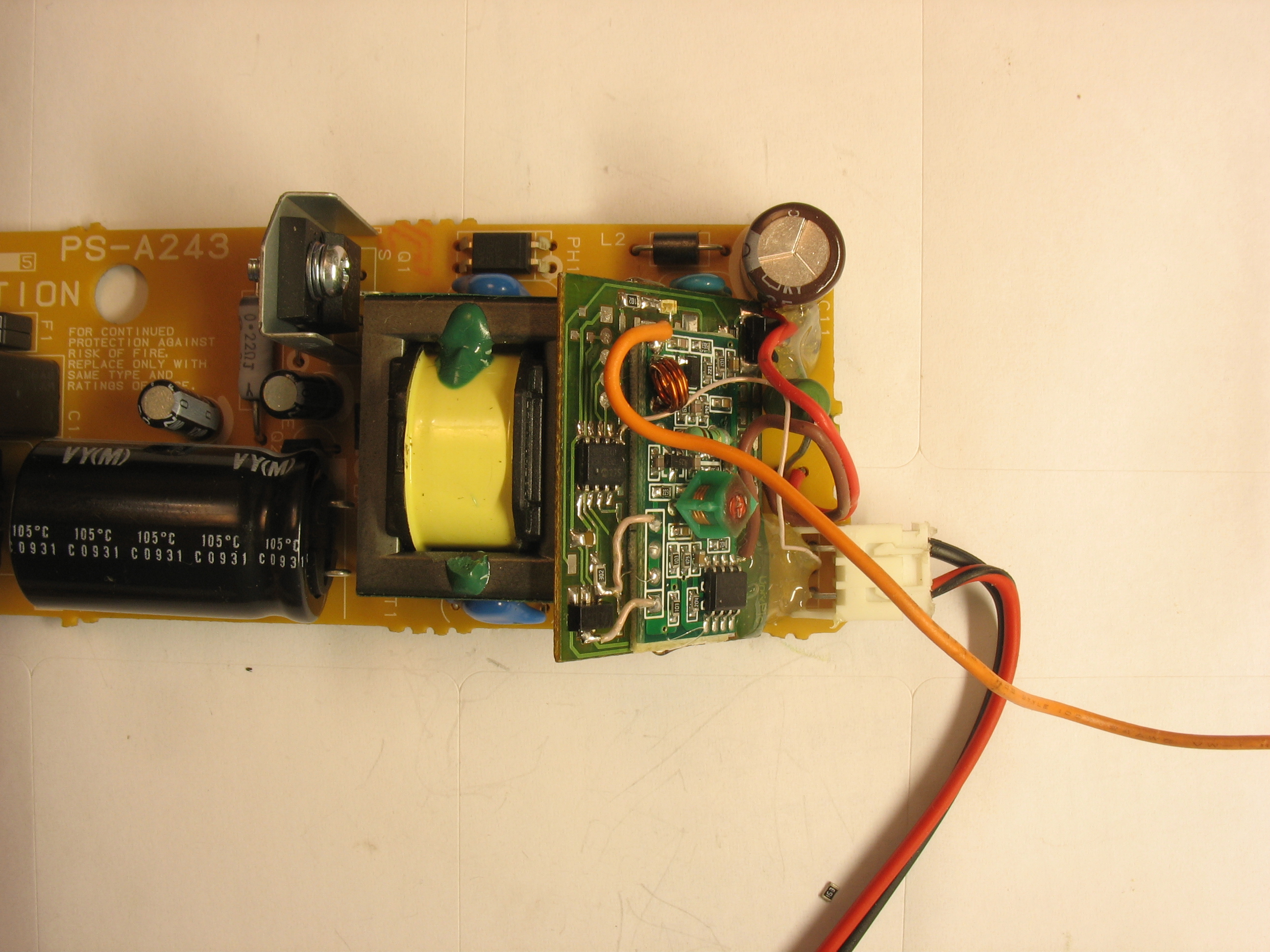

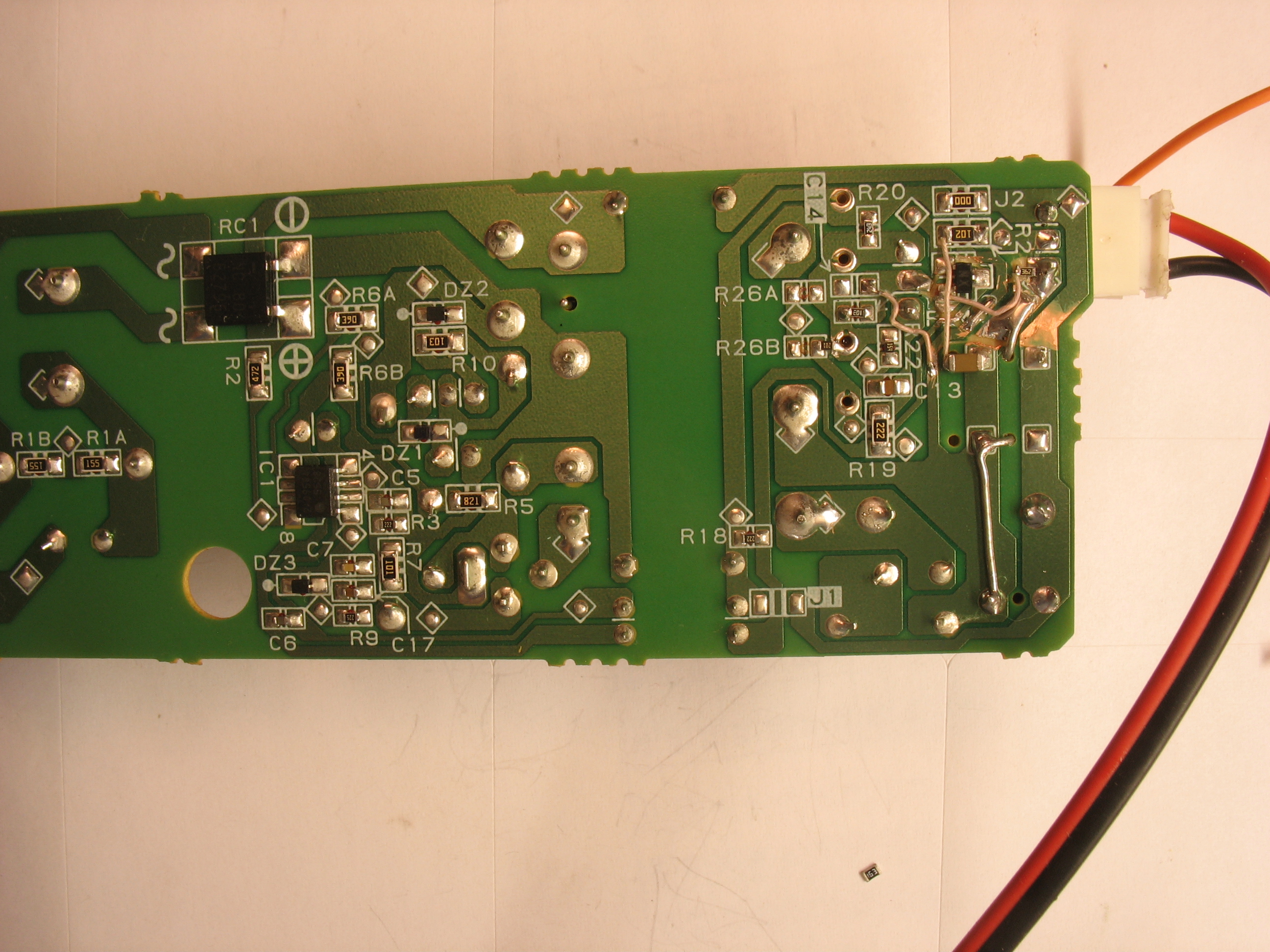

Напильнинг:

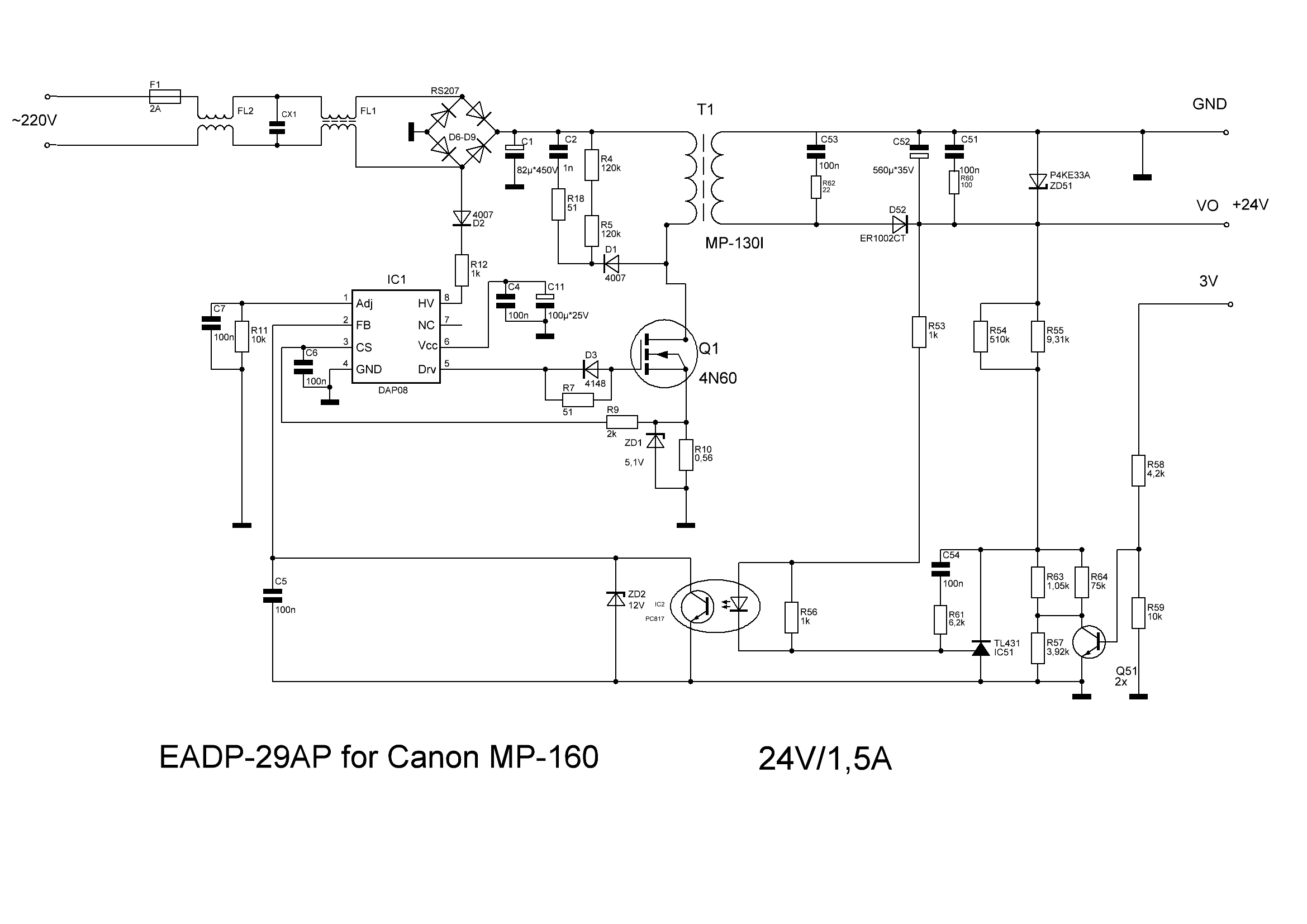

Стандартная схема бп примерно такая:

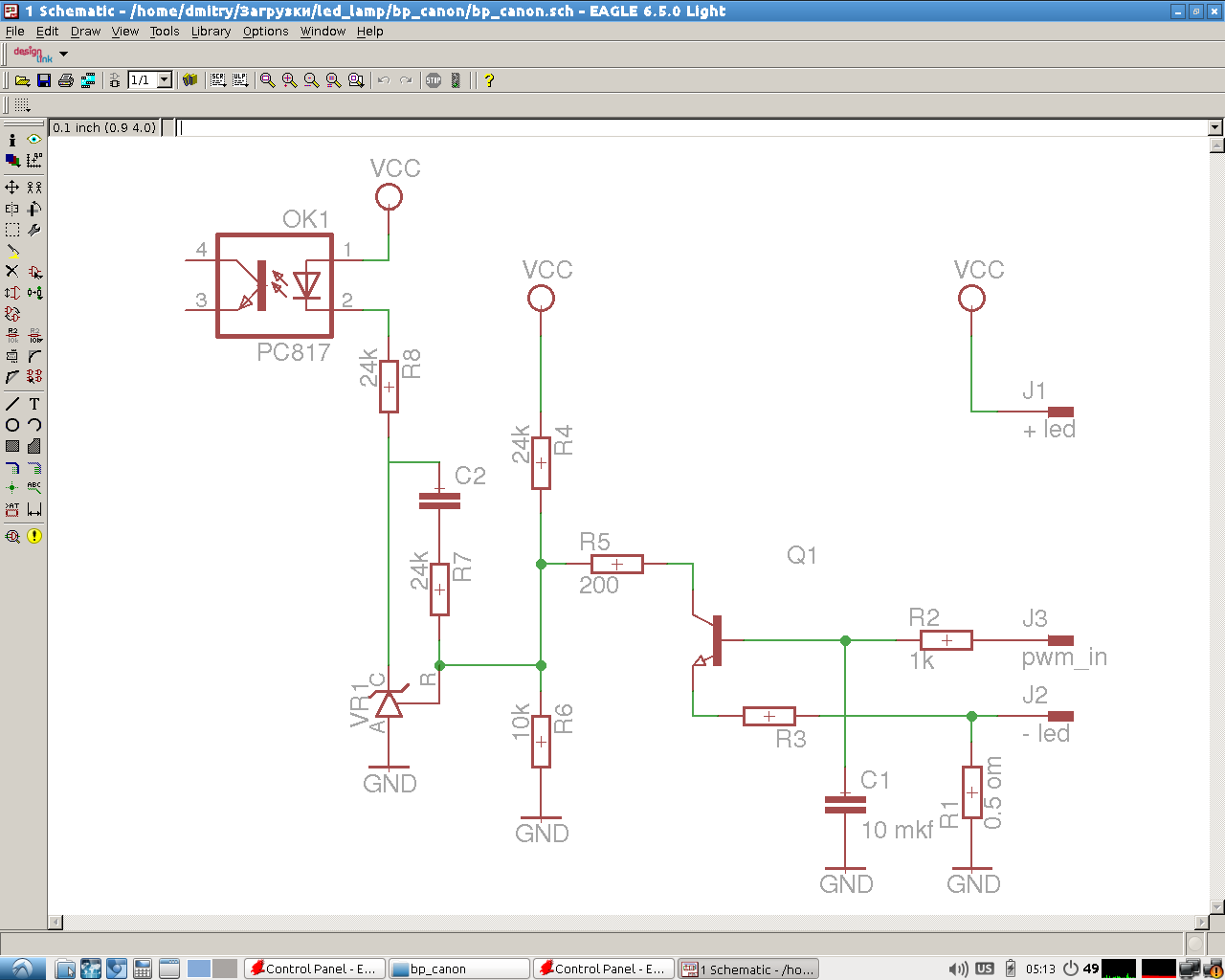

Смысл доработки - превратить pwm от микроконтроллера в управляемый ток лампы. Доработка схемы:

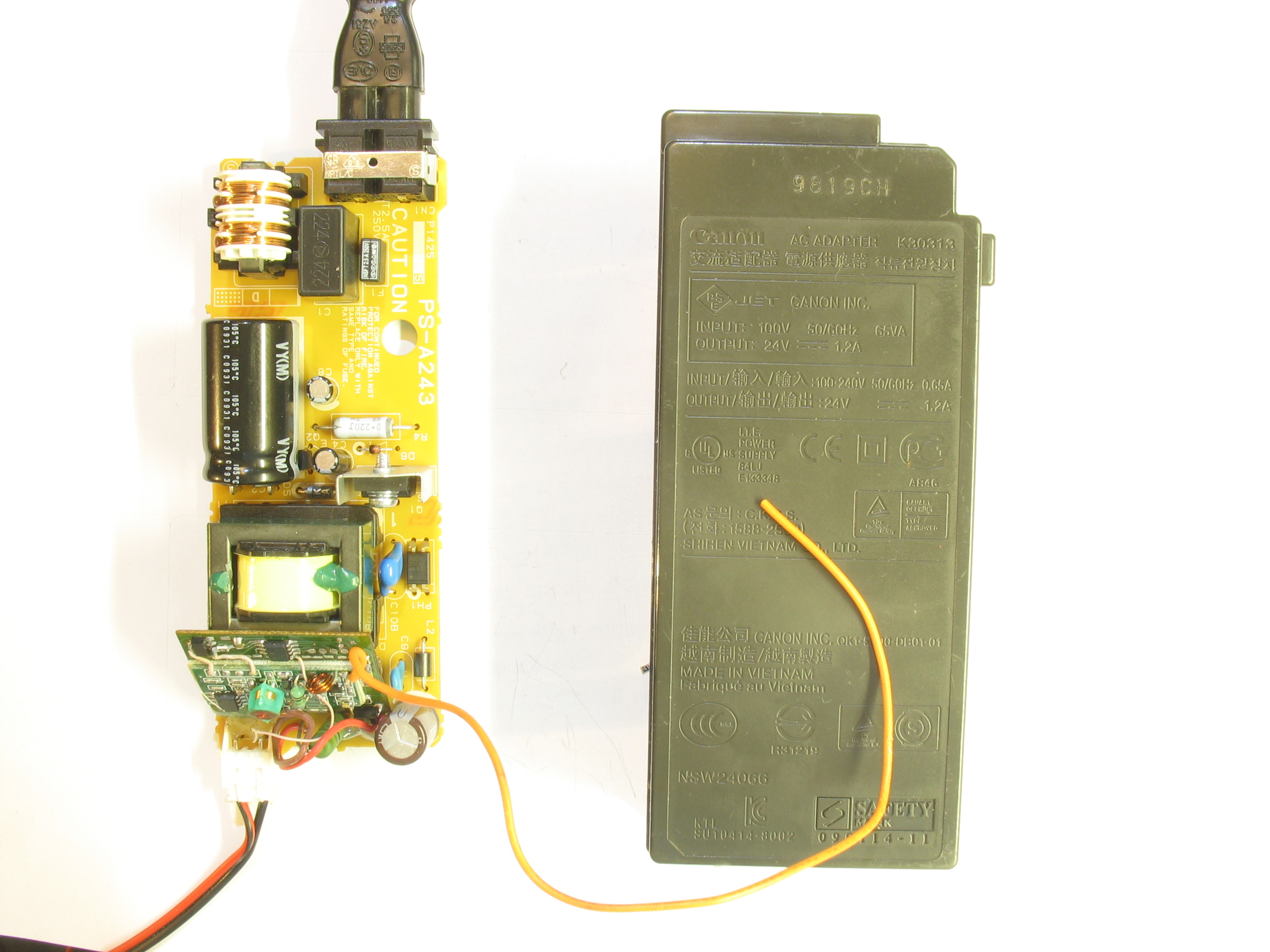

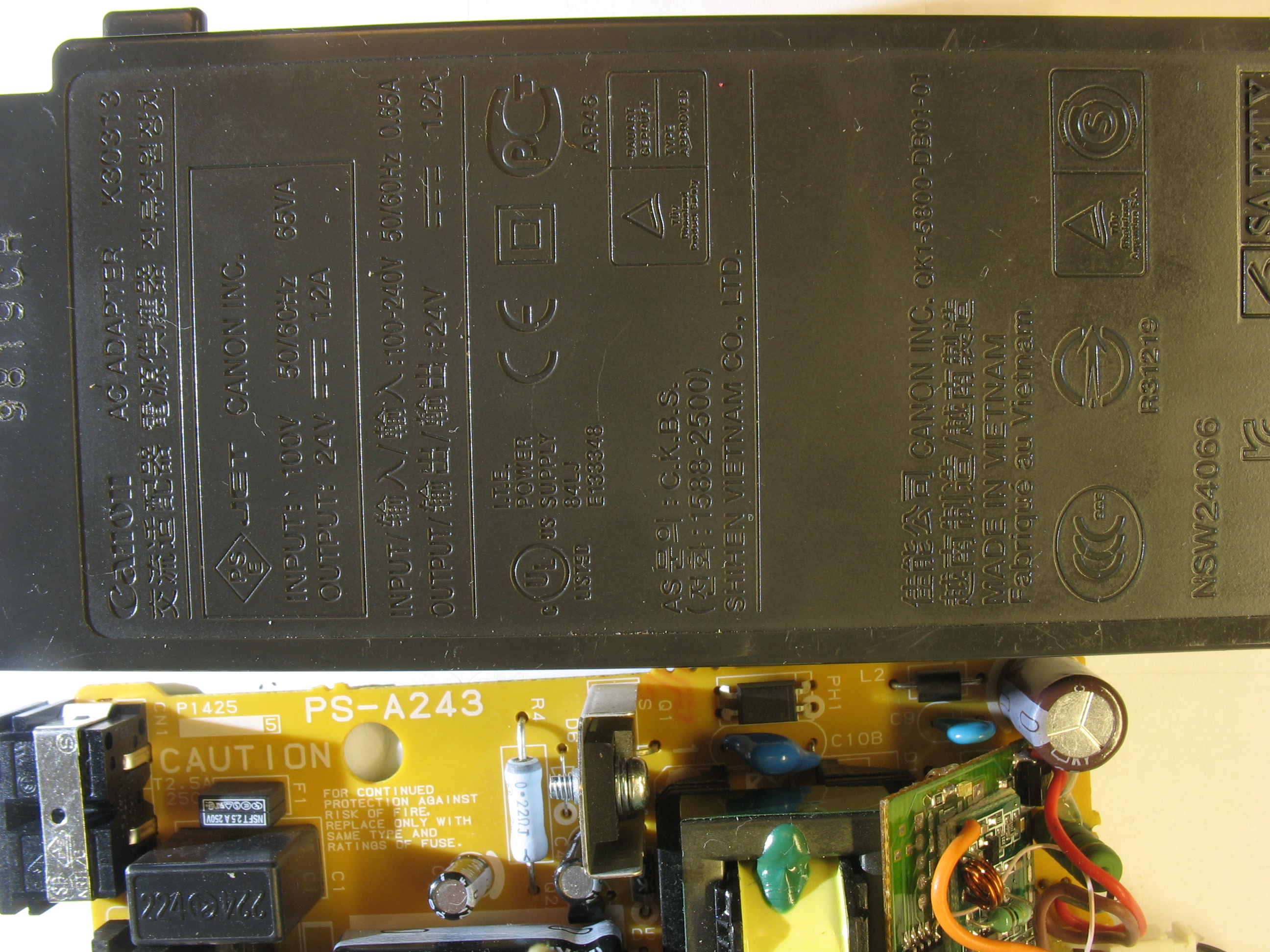

Данные бп:

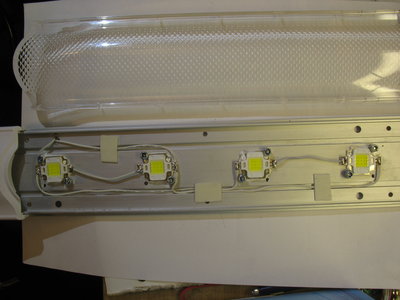

Доработка лампы, покупал давно в билтема. Лампа была на 6 ватт. Воткнул 4 леда по 10 ватт. Итог - 40 ватт, но использую только на 20 ватт, ибо больно смотреть на это :)

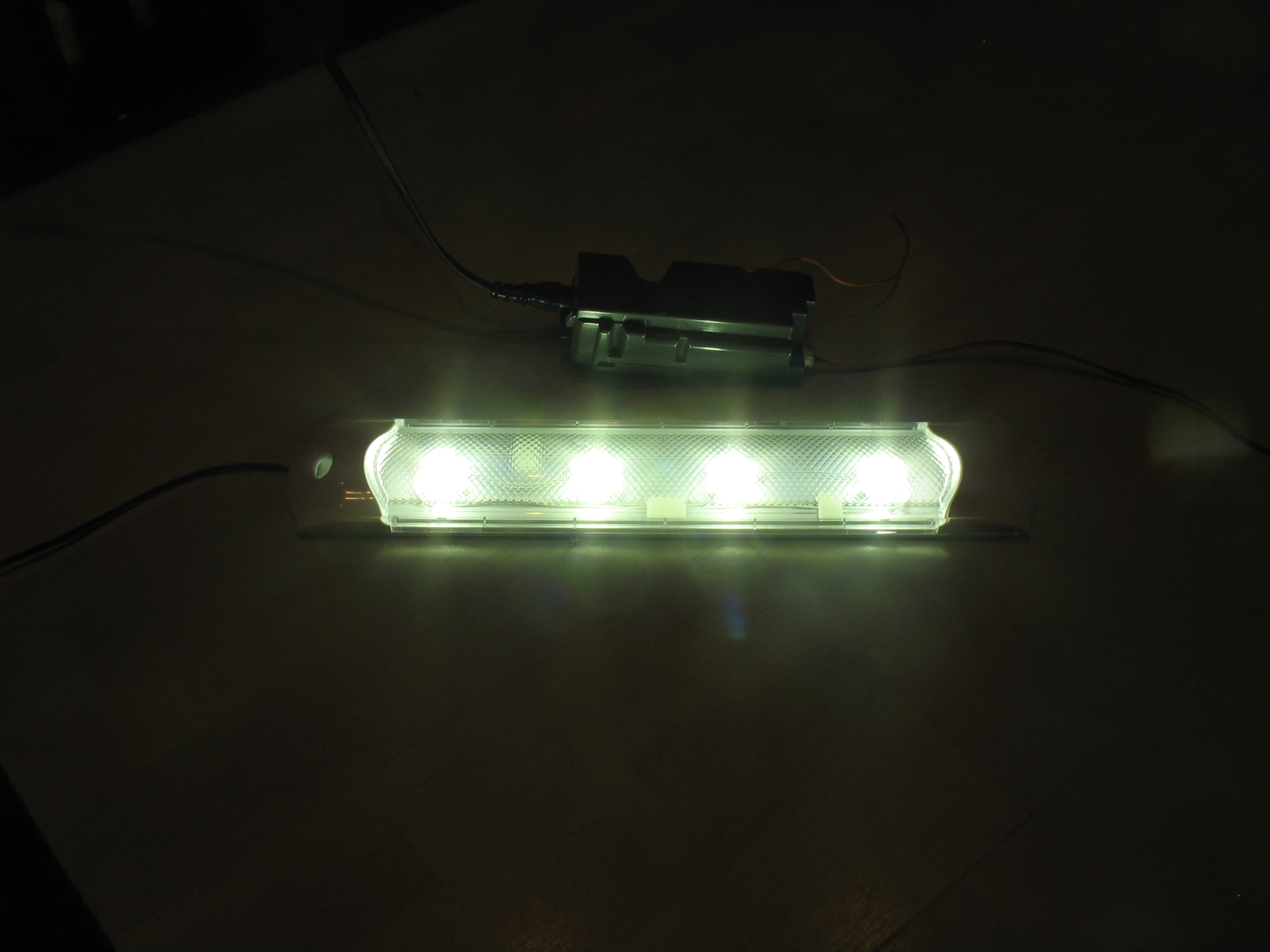

Регулировка очень плавная и большой диапазон. Если на маленькой яркости отключить 220, то лампа будет гореть около 20 секунд от остаточного заряда конденсаторов.




Видео:
Аватара пользователя
Dmitry__

Сообщения: 7978
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светодиодное освещение

Сообщение Dmitry__ » 08 фев 2015, 11:13

Прошивка:
led_12f1840.HEX
(3.55 КиБ) Скачиваний: 116

Форматирование текста слетело из-за табуляции, надо откр. в редакторе с настройкой табуляции 8 пробелов.
Код: Выделить всёРазвернуть
для управления блоком питания светодиодных ламп

;разьем платы
;|      Ножка pic12f1840
;1- +12V   |   Функция
;2- GND      |   |
;3- INP1,RA3   |   |
;4- IO2, RA0   7 pin    Out4   светодиод
;5- IO3, RA1   6 pin   Out3   3-й выход
;6- IO4, RA2   5 pin   Pwm_P1A   Выход PWM на регулировку яркости лампы
;7- IO5, RA4   3 pin   Out1   1-й выход
;8- IO6, RA5   2 pin   RFIn   вход с приемника

;*******************************************************************************************
;Карта eeprom:
      org   0xF000
ManufCode      equ   $-0xF000      ;мануфактурный код: 0123456789ABCDEF
         de   0xEF, 0xCD, 0xAB, 0x89
         de   0x67, 0x45, 0x23, 0x01

ConstModeDecoder   equ   $-0xF000      ;режим работы декодера
         de   b'00001000'      ;7-й бит = nc, был: "1" - вкл. rs232 (9600, 8, n, 1), Out4 отключается
                     ;6-й бит = "1" - инверсия входа приемника (не реализовал)
                     ;3-0 биты - режим работы выходов Out4-Out0 (dccharacter-у ириску за идею :)
                     ;"0" - пока нажата кнопка - выход "1"
                     ;"1" - триггерный режим (идея Ann с робофорума)

SerialNumber      equ   $-0xF000      ;разрешенные серийныe номерa 10 шт.
         de   0x01, 0x00, 0x00, 0x00
         de   0x02, 0x00, 0x00, 0x00
         de   0x03, 0x00, 0x00, 0x00
         de   0x04, 0x00, 0x00, 0x00
         de   0x05, 0x00, 0x00, 0x00
         de   0x06, 0x00, 0x00, 0x00
         de   0x07, 0x00, 0x00, 0x00
         de   0x08, 0x00, 0x00, 0x00
         de   0x09, 0x00, 0x00, 0x00
         de   0x0a, 0x00, 0x00, 0x00

;*******************************************************************************************

Плата универсальная для pic12xx, как в теме:
http://roboforum.ru/forum104/topic11831-15.html#p267872
Аватара пользователя
Dmitry__

Сообщения: 7978
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светодиодное освещение

Сообщение Busy » 11 фев 2015, 14:13

Такого пика в магазинах у нас не нашел, в китае закажу) есть 16f1503 несколько шт.

Добавлено спустя 9 минут 29 секунд:
Подскажи как управляется 5 pin Pwm_P1A Выход PWM на регулировку яркости лампы? одной кнопкой?
Busy

Сообщения: 58
Зарегистрирован: 11 мар 2013, 18:26

Re: Светодиодное освещение

Сообщение Dmitry__ » 11 фев 2015, 17:10

Busy писал(а):Такого пика в магазинах у нас не нашел, в китае закажу) есть 16f1503 несколько шт.

А ты где живешь? 16f1503 - зачетный пик, аж 4 pwm :shock: Прям получается 4 аналоговых выхода, правда не очень понятно, надо одному устройству столько аналоговых сигналов.
Busy писал(а):Подскажи как управляется 5 pin Pwm_P1A Выход PWM на регулировку яркости лампы? одной кнопкой?

Да, одной кнопкой, триггерный режим, но с учетом аналоговости. Т.е. первое нажатие - плавное включение, 2-е нажатие - остановка изменения яркости, 3-е нажатие - плавное уменьшение яркости, 4-е - остановка, и.т.д. Если во время плавного изменения яркости не трогать кнопки, то контроллер выставит или макс. яркость или выкл. полностью.

Добавлено спустя 1 минуту 54 секунды:
В терре 2 платы есть под 16f1503
http://www.terraelectronica.ru/catalog_info.php?CODE=1202813
http://www.terraelectronica.ru/catalog_info.php?CODE=1108568
Может закажу, тады адаптирую прогу...
Аватара пользователя
Dmitry__

Сообщения: 7978
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светодиодное освещение

Сообщение Busy » 11 фев 2015, 18:27

в Саратове, здесь магазинов больших-популярных нет и то многое на заказ) могу в обычном письме прислать 1503 несколько шт.все в смд).
Busy

Сообщения: 58
Зарегистрирован: 11 мар 2013, 18:26

Re: Светодиодное освещение

Сообщение Dmitry__ » 12 фев 2015, 20:05

Я заказал 2 маленькие платки с 1503. Придут, покодю чего-нибудь. Можно намутить контроллер светодиодных лент на keeloq. Будет "наш ответ кетайцам" :D

Большая олимексовская плата с релюхами интересная. Но 2-х кратная накрутка: 1785руб. за такое - жлобство. Куда терра катится? :cry:
Вот эта плата на olimex:
http://mail.olimex.com/Products/Modules/IO/MOD-IO2/

Добавлено спустя 6 минут 50 секунд:
Гугля нашла pic12f1840 в:
г. Саратове я его покупал в магазине "Интерес", ул. Московская, 91, тел. (8452) 27-70-25 (во дворе в подвальчике).
http://labkit.ru/html/autocontrol?id=455
Аватара пользователя
Dmitry__

Сообщения: 7978
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светодиодное освещение

Сообщение Busy » 12 фев 2015, 20:26

Dmitry__ писал(а):Гугля нашла pic12f1840 в:
г. Саратове я его покупал в магазине "Интерес", ул. Московская, 91, тел. (8452) 27-70-25 (во дворе в подвальчике).

Есть такой магазинчик, он размером меньше погреба) там на заказ такие новшества только.

Добавлено спустя 8 минут 55 секунд:
Dmitry__ писал(а):Большая олимексовская плата с релюхами интересная. Но 2-х кратная накрутка: 1785руб. за такое - жлобство. Куда терра катится? :cry:
Вот эта плата на olimex:
http://mail.olimex.com/Products/Modules/IO/MOD-IO2/

Мне тоже не нравится такие накрутки, шт.10 таких микрух даром тебе отправить могу для начала экспериментальных замуток, в личку пиши где тебе лучше забрать и все дела)
Busy

Сообщения: 58
Зарегистрирован: 11 мар 2013, 18:26

Re: Светодиодное освещение

Сообщение Dmitry__ » 13 фев 2015, 19:37

Приехали платки, щаз подумаю что лить в них...

Busy писал(а):шт.10 таких микрух даром тебе отправить могу для начала экспериментальных замуток, в личку пиши где тебе лучше забрать и все дела)

Да их паять еще надо, лениво. :oops:
Пускай лежат у тебя, микры зачОтные, пойдут потом в дело :)
Аватара пользователя
Dmitry__

Сообщения: 7978
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светодиодное освещение

Сообщение Busy » 15 фев 2015, 00:41

Ты прошивки пишешь быстрее чем 14 ножек запаять, тем более со всеми выкрутасами полезности, не царское это дело от подарков отказываться)
Busy

Сообщения: 58
Зарегистрирован: 11 мар 2013, 18:26

Re: Светодиодное освещение

Сообщение Vladimat » 15 фев 2015, 22:35

Можно теоретический вопрос немного в сторону? Почему мощные белые светодиоды делают по люминофорной технологии? Сам светодиод излучает в УФ-диапазоне, но люминофор захватывает УФ-фотоны и переизлучает в видимом диапазоне. Тем самым достигается белый цвет (подбирается смесь люминофоров, переизлучающая разными частотами от красного до фиолетового, чтобы получить нужный белый оттенок).
Преимущество люминофора только в том, что желаемый белый можно получить на одном светодиоде. Минус же - потеря энергии в люминофоре (он хватает более энергетичные УФ-фотоны, а переизлучает менее энергетичные видимые, остальное идёт на нагрев люминофора) и дополнительный перегрев.
Было бы разумнее белый получать комбинацией цветных светодиодов, это повысило бы КПД. Тем не менее этот подход применяется редко. Почему?
Последний раз редактировалось Vladimat 16 фев 2015, 17:02, всего редактировалось 1 раз.
Vladimat

Сообщения: 435
Зарегистрирован: 04 ноя 2014, 01:57

Re: Светодиодное освещение

Сообщение Dmitry__ » 16 фев 2015, 01:16

Как я понял, трудно сделать зеленый светодиод с высоким кпд. А чего это у люминофоров низкик кпд? При их 85% относительно кпд около 20% светодиодов, очень даже хорошо. И кста, смесь 3-х узкополосных цветов rgb - не есть равноценный широкополосный белый цвет. Т.е. для наших колбочек в глазах - в самый раз, но вот физика белого цвета другая. А я еще не доверяю стробоскопической регулировке яркости (ШИМ). Чую скажет нам еще будущее поколение за эти извраты :) Я стараюсь делать постоянный ток на драйверах, как в этой теме...
Нагуглилось интересного:
http://super.bright-leds.ru/faq-po-svetodiodam/kak-poluchitj-belyy-svet-s-ispoljzovaniem-svetodiodov/
http://www.bright-leds.ru/page-white_led.html
Ну и вики, куда без него :)
https://ru.wikipedia.org/wiki/%C1%E5%EB%FB%E9_%F1%E2%E5%F2%EE%E4%E8%EE%E4
Аватара пользователя
Dmitry__

Сообщения: 7978
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светодиодное освещение

Сообщение Vladimat » 16 фев 2015, 17:59

85% КПД означает потери 15%. Зачем их терять, если можно не терять? Есть за что побороться.
КПД светодиодов не может быть 20% ибо КПД лампы накаливания 10%, а светодиоды в 5-7 раз экономичнее, т.е. 50-70% минимум. Хотя, зуб не дам :-)
Ну а так, первая ссылка многое проясняет, спасибо.
Что касается ШИМ, то, возможно, люминофор в выигрыше, т.к. добавляет некоторую инерционность и сглаживает импульсы. Ну а так со скважностью светового потока надо бороться схемотехнически, например вводить фазовый сдвиг на разные группы светодиодов или сглаживать импульсы фильтром. В качественных лампах это делается, а в дешёвке - нет.
Vladimat

Сообщения: 435
Зарегистрирован: 04 ноя 2014, 01:57

Re: Светодиодное освещение

Сообщение Dmitry__ » 16 фев 2015, 20:11

Vladimat писал(а):КПД светодиодов не может быть 20% ибо КПД лампы накаливания 10%

кпд ламп накаливания <3%. Галогенные лампы накаливания доходят до 4% :)
Тут табличка:
https://ru.wikipedia.org/wiki/%CB%E0%EC%EF%E0_%ED%E0%EA%E0%EB%E8%E2%E0%ED%E8%FF#.D0.9A.D0.9F.D0.94_.D0.B8_.D0.B4.D0.BE.D0.BB.D0.B3.D0.BE.D0.B2.D0.B5.D1.87.D0.BD.D0.BE.D1.81.D1.82.D1.8C

Самый высокий кпд у газоразрядных ламп высокого давления, около 30%. Светодиоды НЕ ДОТЯГИВАЮТ до натриевых ламп, вот така фигня получается :)

http://moreidei.ru/sravnenie-sovremennykh-osvetitelnykh-priborov/
Такой показатель можно связать со следующим пунктом сравнения – показатель коэффициента полезного действия (КПД). И здесь светодиоды выигрывают – самое высокое КПД, они уступают разве что натриевым лампам, которые в жилых помещениях не используются, поэтому в сравнении не участвуют.
Аватара пользователя
Dmitry__

Сообщения: 7978
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светодиодное освещение

Сообщение Vladimat » 16 фев 2015, 21:26

Dmitry__ писал(а):кпд ламп накаливания <3%. Галогенные лампы накаливания доходят до 4% :)
Тут табличка:
https://ru.wikipedia.org/wiki/%CB%E0%EC%EF%E0_%ED%E0%EA%E0%EB%E8%E2%E0%ED%E8%FF#.D0.9A.D0.9F.D0.94_.D0.B8_.D0.B4.D0.BE.D0.BB.D0.B3.D0.BE.D0.B2.D0.B5.D1.87.D0.BD.D0.BE.D1.81.D1.82.D1.8C

Согласно тексту из той же статьи: " Коэффициент полезного действия (КПД) ламп накаливания ... достигает при температуре около 3400 K своего максимального значения 15 %. При практически достижимых температурах в 2700 K (обычная лампа на 60 Вт) КПД составляет около 5 %."
Тем не менее КПД светодиодов действительно до 22%. Есть ещё куда совершенствоваться.
Vladimat

Сообщения: 435
Зарегистрирован: 04 ноя 2014, 01:57
