Re: Светодиодное освещение

Сообщение robot-home2000 » 15 май 2014, 20:43

Все зависит от дизайна помещений если много консольной подсветки то ленты очень выручают.
И сейчас для лент хорошие профиля с разными стеклами выпускают очень удобно светильнички лепить....
и ленты легко димируются и меняют оттенок или цвет если rgb....(трансформатор-драйвер-лента)удобное сочетание и надежней если в кластер уже драйвер вставлен то его уже не задимируешь.
robot-home2000

Сообщения: 100
Зарегистрирован: 06 май 2014, 03:37

Re: Светодиодное освещение

Сообщение TedBeer » 21 июн 2014, 01:28

Чтобы не создавать еще одну тему про освещение, напишу тут по просьбам про автоматическое освещение в шкафу-купе.

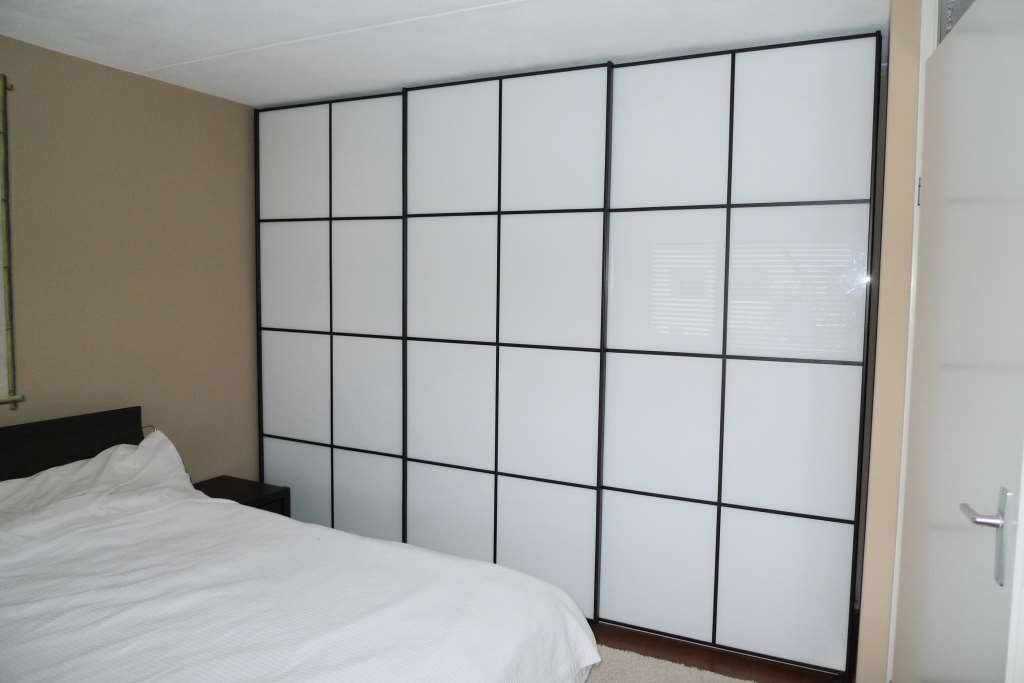

Так выглядит шкаф:

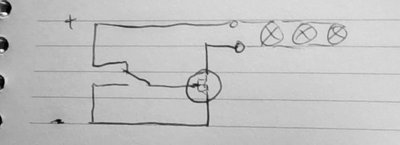

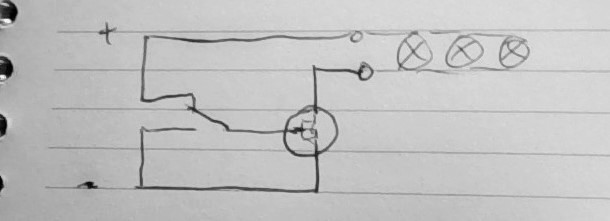

Схема простая. Нарисована чайником, т.е. мной, без всякого электронного образования. Так что не судите строго.
В отличие от картинки, там не переключатель, а геркон и центральный контакт геркона подключен к gate мосфета через мелкое сопротивление, а не напрямую.

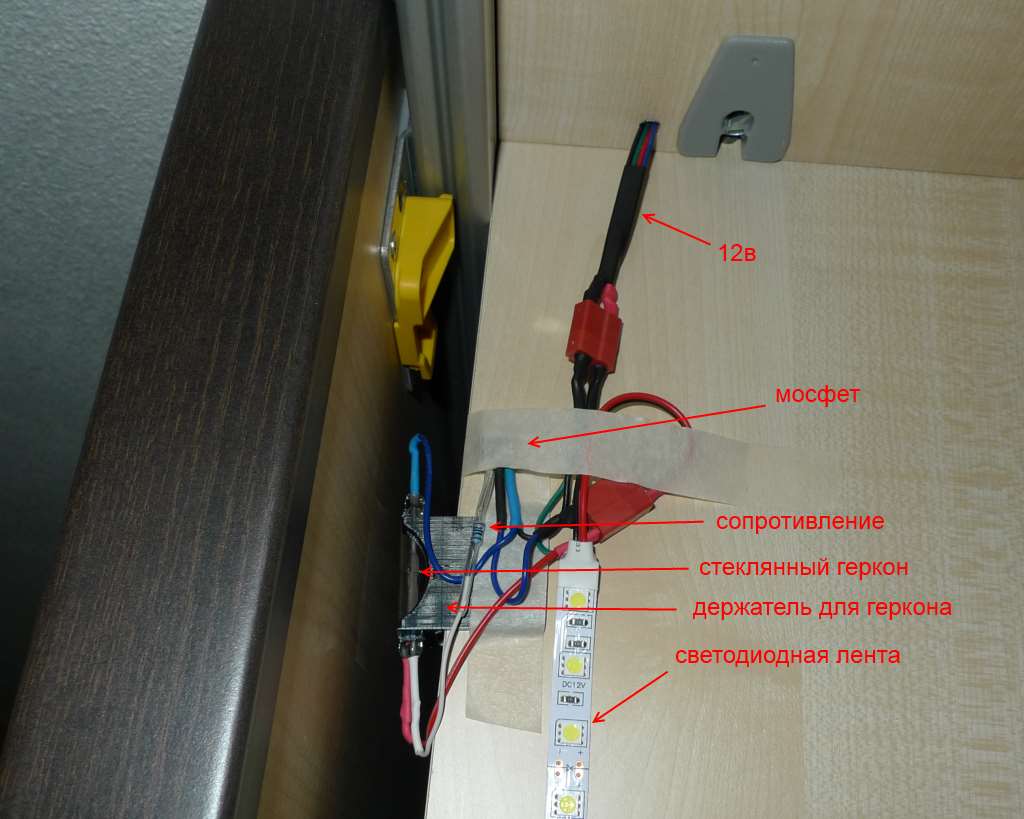

Держатель для геркона я напечатал на 3д принтере. Лента приклеена на клеевой слой. Провода и прочее приклеено временно скотчем. Благодаря разъемам всю схему можно отсоединить, подключить ленту к 12В напрямую и использовать внешний включатель. Магнит приклеен к дальней стороне двери. В закрытом состоянии магнит находится возле геркона, на gate подается минус и мосфет закрыт. Как только магнит отходит от геркона, так мосфет открывается.

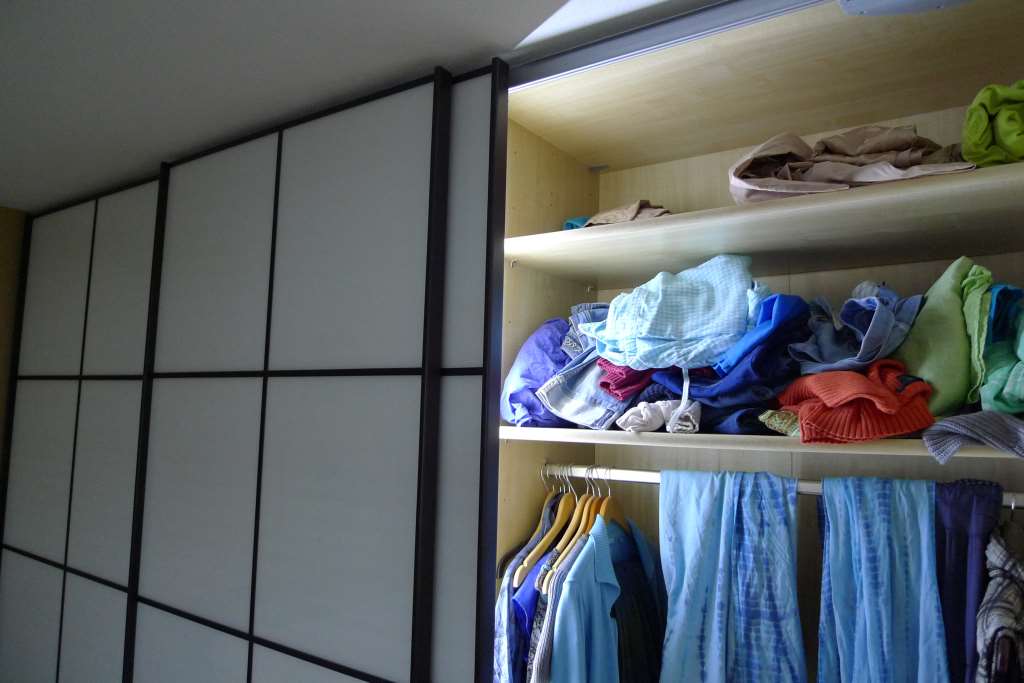

Дверь открывается и освещение включается:



Пара ссылок напоследок - геркон с перекидным контактом, мощный мосфет IRF1010E
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Светодиодное освещение

Сообщение Angel71 » 19 июл 2014, 23:22

светодиоды ещё немного подешевели http://www.aliexpress.com/snapshot/6145582288.html
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Светодиодное освещение

Сообщение elmot » 21 июл 2014, 10:55

7000K - это же мерзотно-голубоватый
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Светодиодное освещение

Сообщение Angel71 » 21 июл 2014, 12:37

ещё не знаю, что они из себя в реальности представляют. если будет время, соберу стаб и отпишусь.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Светодиодное освещение

Сообщение Myp » 21 июл 2014, 13:45

товарищи, а такие модули от 10 ватт и выше, можно теоретически крепить к жестяному кузову с помощью клея?
например на кузов авто поставить, само собой на голый металл зашкуреный.
чтоб значит и тепло уходило в кузов и болты наружу не торчали..

видел 1-3 ватные просто на силикон теплопроводный клеют, а как мощные?

я например люминевые радиаторы на чипсеты леплю на суперклей
в центре крест накрест термопастой, а по углам 4 капли супер клея и тщательно прижать.
держится нормально.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Светодиодное освещение

Сообщение Dmitry__ » 21 июл 2014, 15:22

Myp писал(а):товарищи, а такие модули от 10 ватт и выше, можно теоретически крепить к жестяному кузову с помощью клея?

Мур, дарагой, кликни первую картинку в первом сообщении :)
Как раз этот 10-ти ваттный чип прикручен к железу лампы, тепло отводит лучше чем радиатор 5*5 см. Кста, я давно сделал плавное освещение на БП от струйных принтеров и keeloq, по образу "автомобильные брелки с пользой для дела". Если нада, свистите, выкладу...

Добавлено спустя 3 минуты 44 секунды:
Я бы клеил на теплопроводящий клей.
Аватара пользователя
Dmitry__

Сообщения: 7978
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Светодиодное освещение

Сообщение Myp » 21 июл 2014, 17:19

какой-то особенный реально теплопроводящий клей?
китайсы продают обычный силиконовый герметик с надписью "теплопроводный", у него теплопроводность на уровне силиконового герметика. тоесть никакующая.
других я что-то не вижу.
кпт-5 вобще какой-то ультра дефицит у нас в деревне.
один раз заказал по интернету и то пришёл тюбик засохший.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Светодиодное освещение

Сообщение elmot » 21 июл 2014, 17:30

имхо 10 вт легко уйдет даже через тонкий слой обычного клея.
Вопрос тока- а нафига? в фару такой модуль не пойдет по оптическим соображениям, а в салоне аналог 60вт обычной лампы - имхо сильный перебор.
А вообще - ангельские модули с дырками под винты, ну тык и винти к чему хошь. Если не хочется железо дырявить - привинти к медяхе поздоровее, а ее уже клей как хочешь.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Светодиодное освещение

Сообщение Myp » 21 июл 2014, 17:42

на капот хочу
чтоб открыл и оно светит :)
если сверху замазать краской в цвет кузова будет незаметно даже.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Светодиодное освещение

Сообщение Angel71 » 21 июл 2014, 21:09

elmot, я брал по сути первые попавшиеся ради интереса/в коллекцию (нравятся мне всякие светодиодики, такой маленький бзик). а так всяких разных в продаже очень много, при желании под конкретную задачу скорей всего подобрать можно. просто в общем они дешевееют и дешевеют. были 1ваттные по 10$, потом по баксу, сейчас уже за 10-ти ваттный меньше бакса.
Myp, без линз на небольшом расстоянии сильно бьют по глазам даже одноваттные.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Светодиодное освещение

Сообщение robot-home2000 » 24 июл 2014, 21:54

Мур..поаккуратней с мощностями от 3 Вт без грамотного рассеивателя с близкого расстояния можно серьезно пожечь глаза....
robot-home2000

Сообщения: 100
Зарегистрирован: 06 май 2014, 03:37

Re: Светодиодное освещение

Сообщение Duhas » 25 июл 2014, 18:43

я пользую почти что 50-ти ватные.. глаза целы, но зайчики хороши )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Светодиодное освещение

Сообщение Angel71 » 25 июл 2014, 19:30

снежную слепоту может и не получите, но для глаз воздействие яркого света ничего хорошего не приносит.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Светодиодное освещение

Сообщение robot-home2000 » 26 июл 2014, 21:02

Это проявится после 40 лет когда сосуды станут похуже..увидите много артефактов на поле зрения и исправить уже будет нельзя...мы в свое время насмотрелись на плазму и лазеры без должной защиты...
robot-home2000

Сообщения: 100
Зарегистрирован: 06 май 2014, 03:37
