Кузовня. Бампер робота.

Модераторы: Dmitry__, 1970DenisT

Re: Кузовня. Бампер робота.

Сообщение Eruman » 09 авг 2011, 00:23

Myp писал(а):но зато и толкаться будет неудобно...
они будут проскальзывать как обмылки
а потом случайно примагнитился к полу или к стенке...

Стенки и пол делать диамагнитными.
Соединяй и здравствуй.
Аватара пользователя
Eruman

Сообщения: 826
Зарегистрирован: 12 авг 2010, 15:10
Откуда: Астраханская обл.

Re: Кузовня. Бампер робота.

Сообщение HarryStar » 09 авг 2011, 01:16

магниты можно разместить в трубе (или любых направляющих) и не дать им соскальзывать.

Насколько я понимаю, сила отталкивания далеко не линейно зависит от расстояния, в отличие от пружины, поэтому возможно будут амортизирующие свойства. Но точно не могу сказать, надо пробовать.
Аватара пользователя
HarryStar

Сообщения: 981
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: Кузовня. Бампер робота.

Сообщение Michael_K » 09 авг 2011, 01:54

Не будет у магнитов "амортизирующих свойств". Они как энергию в поле накопят, так ее и выбросят. Как и пружина. А амортизатор ее съест...

Нелинейность усилия от расстояния - это в данном случае вредно. В данном случае хорошо, чтобы усилие было более равномерным на всей дистанции "торможения бампером" - как раз это снизит пиковые ускорения.

Плюсы у магнитов тоже есть - они могут работать на большем расстоянии, при этом не сильно раздувая габариты, и боковых усилий не образуют (если расположены "правильно")
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Кузовня. Бампер робота.

Сообщение HarryStar » 09 авг 2011, 08:21

Тогда может рассмотреть электромагнитную конструкцию.
На бампере постоянный магнит, на корпусе машины постоянный с намотанной катушкой, м.п. которой обратно ему.
Так же ставятся датчики, определяющие степень сжатия бампера. Если эл-ва нет, бампер работает как пружина. Ждем пока не начнет сжиматься (удар), а как только сжатие почти прекратилось (т.е. еще чуть чуть и начнется отталкивание) включаем электромагнит, который уменьшит силу отталкивания. Далее небольшая задержка и отпускаем эл. магнит.

Потребление должно быть очень маленьким, т.к. эл. магнит включается на доли секунды. Если же сделать что сила включения будет зависеть от силы удара, то вообще будет очень экономично.
Аватара пользователя
HarryStar

Сообщения: 981
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: Кузовня. Бампер робота.

Сообщение Mamba » 10 авг 2011, 10:41

Мда, ушли куда то в физику с математикой. Толку спорить никакого, нас рассудит только... Что? Правильно, только эксперимент! Вот теперь берем свои «я считаю» и рисуем на бумаге. Размеры, робота есть, какие еще нужны размеры, виды сечения скажете, я дам. Пишете что где покупать, сколько и какого типа, а не «ну какой нибудь утеплитель и тп». Затем все покупаем, детальки вырезаем, собираем и испытываем!
Бампер который сейчас стоит, это далеко не первая версия, а какая то седьмая или восьмая. Сразу мало что получается...
Про магниты тоже, идея может и не плоха, и может работать будет, но когда начнешь все прорисовывать то окажется что и магнит не откуда взять и ... много чего окажется. Пробуйте.
Товарищ в соседней ветке туррель собирался делать, да че то застрял, даже вопросов не задает что да как.
Mamba

Сообщения: 7
Зарегистрирован: 22 июл 2011, 10:47

Re: Кузовня. Бампер робота.

Сообщение =DeaD= » 10 авг 2011, 10:50

Да потому что неожиданно появилось неодолимое желание сделать отдельный пулеподатчик с неведомым разъемом. Вот и думаю - что мне теперь - или еще и этот узел разрабатывать, или чего. Делать тупо поворотную платформу для гирбокса - можно конечно, но опять же есть ведь желание сделать быстро открываемый узел хоп-ап'а для починки, а там в ровно этом месте - неизведанный разъем для подстыковки пулеподатчика. Итого - творческий тупик из-за этой неожиданной добавки.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24169
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Кузовня. Бампер робота.

Сообщение Michael_K » 10 авг 2011, 11:40

Mamba писал(а):Пишете что где покупать, сколько и какого типа, а не «ну какой нибудь утеплитель и тп». Затем все покупаем, детальки вырезаем, собираем и испытываем!

:)) А тут все так и делают. Более того, потом сами же катаются и сами же удовольствие получают.
А пальцы вам тоже кто-то загибать будет?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Кузовня. Бампер робота.

Сообщение Виталий » 10 авг 2011, 13:11

Мда, ушли куда то в физику с математикой.

Вообще с этого принято начинать. =)

Добавлено спустя 55 минут 34 секунды:
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: Кузовня. Бампер робота.

Сообщение 1970DenisT » 10 авг 2011, 14:03

=DeaD= мы вроде как придумали из чего сделать переходники для пулеподатчика, можешь просто не запариваться и не отвлекаться на него. Будет от хоп-апа отходить бочёночек, 15 мм, а далее пружина в любом нужном направлении не резко согнутая конечно. Думаю, что в ближайшие время, скажу, как устроен будет этот коннектор. Ну а длинна пружины, любая возможна.
Аватара пользователя
1970DenisT

Сообщения: 321
Зарегистрирован: 02 янв 2011, 17:46
Откуда: Санкт-Петербург
Skype: Denis_t70

Re: Кузовня. Бампер робота.

Сообщение =DeaD= » 10 авг 2011, 14:12

А крепить его как? Через отверстие в поликарбонате? На какой высоте от среза узла хоп-ап'а?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24169
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Кузовня. Бампер робота.

Сообщение 1970DenisT » 12 фев 2012, 20:18

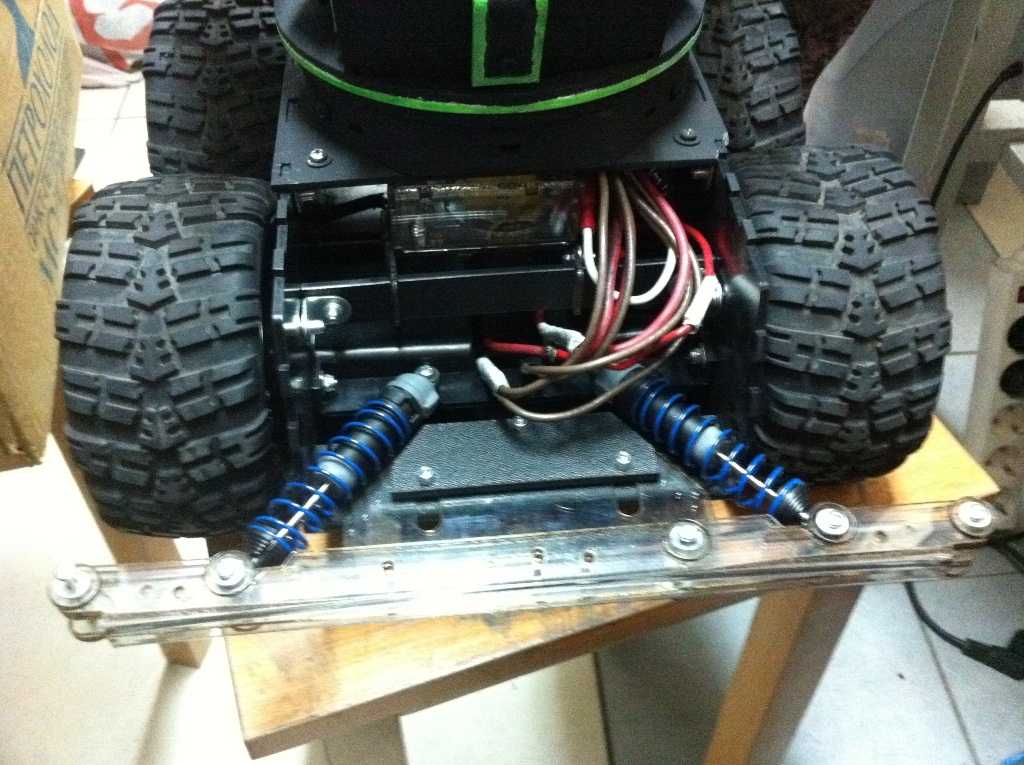

Сейчас опробуем новый вариант бампера. Решили использовать хоббийные аммортики от МТА-4, т.к. мебельные живут не дольше 1-2х месяцев. Долго думали, под каким углом их расположить и пришли вот к такому варианту.
Аватара пользователя
1970DenisT

Сообщения: 321
Зарегистрирован: 02 янв 2011, 17:46
Откуда: Санкт-Петербург
Skype: Denis_t70

Re: Кузовня. Бампер робота.

Сообщение boblan » 15 дек 2013, 12:11

Приветствую.
Видимо тема заглохла или используемый бампер удовлетворил?
Может посмотреть в сторону движения алюминивой пластины в магнитном поле.

Общее направление токи Фуко или вихревые токи.
На этом принципе делают электромагнитный тормоз на автомобили.

Переспал с этой мыслью... И сам же и снимаю предложение. Сильные магнитные поля - где катушки соизмеримы с размерами роботов... как бы склееватся не начали :)
boblan

Сообщения: 14
Зарегистрирован: 31 окт 2013, 01:04
Откуда: Великий Новгород
прог. языки: Delphi

Re: Кузовня. Бампер робота.

Сообщение Павел_Сергеевич » 12 май 2015, 11:24

вы не указали главного пораметра и почему то это никто не заметил. странно. за какое расстояние это должно гаситься? 5> 0 за 2мм не то же самое что 5> 0 за 100мм. какое расстояние вы готовы пожертвовать? я не физик, в цифры не полезу, а вот как любитель езды на мото могу четко сказать, остановка при 60км за 100м и остановка за 10, две разные вещи, во втором случае, прмежности так об бак плющит... это больно. :ROFL: каким расстоянием можно пожертвовать. можно сделать стальную рамку, подложить вспененый полиуритан 2мм, энергия удара (любого), распределится по всему корпусу, он останется целым, но аппаратура и узлы могут повредится. самое дело предложил мур. этот амортизатор можно располржить где угодно, хоть на крыше, хоть под дном. я бы единственное его доработал. и рамка по периметру. металл. какую нибудь нержавейку. профиль.
Всем удачного дня и хорошего настроения!
Аватара пользователя
Павел_Сергеевич

Сообщения: 170
Зарегистрирован: 17 окт 2012, 01:19
Откуда: москва - Гусь-Хрустальный
Skype: sadtenei

Re: Кузовня. Бампер робота.

Сообщение 1970DenisT » 12 май 2015, 15:26

Павел_Сергеевич писал(а):вы не указали главного параметра.... за какое расстояние это должно гаситься?

... да трудно сказать - сами не физики))). Возможный ход бампера 1-2 см ) Вес робота 6 кг. Скорость 5 км в час. Задача, смягчить удар в жесткий пластиковый корпус, бампером из мягкого полиуретана. Так же бампером спасаем оси моторов от прямого удара в колесо. Почти все испытания, это опытный путь и проверка временем.

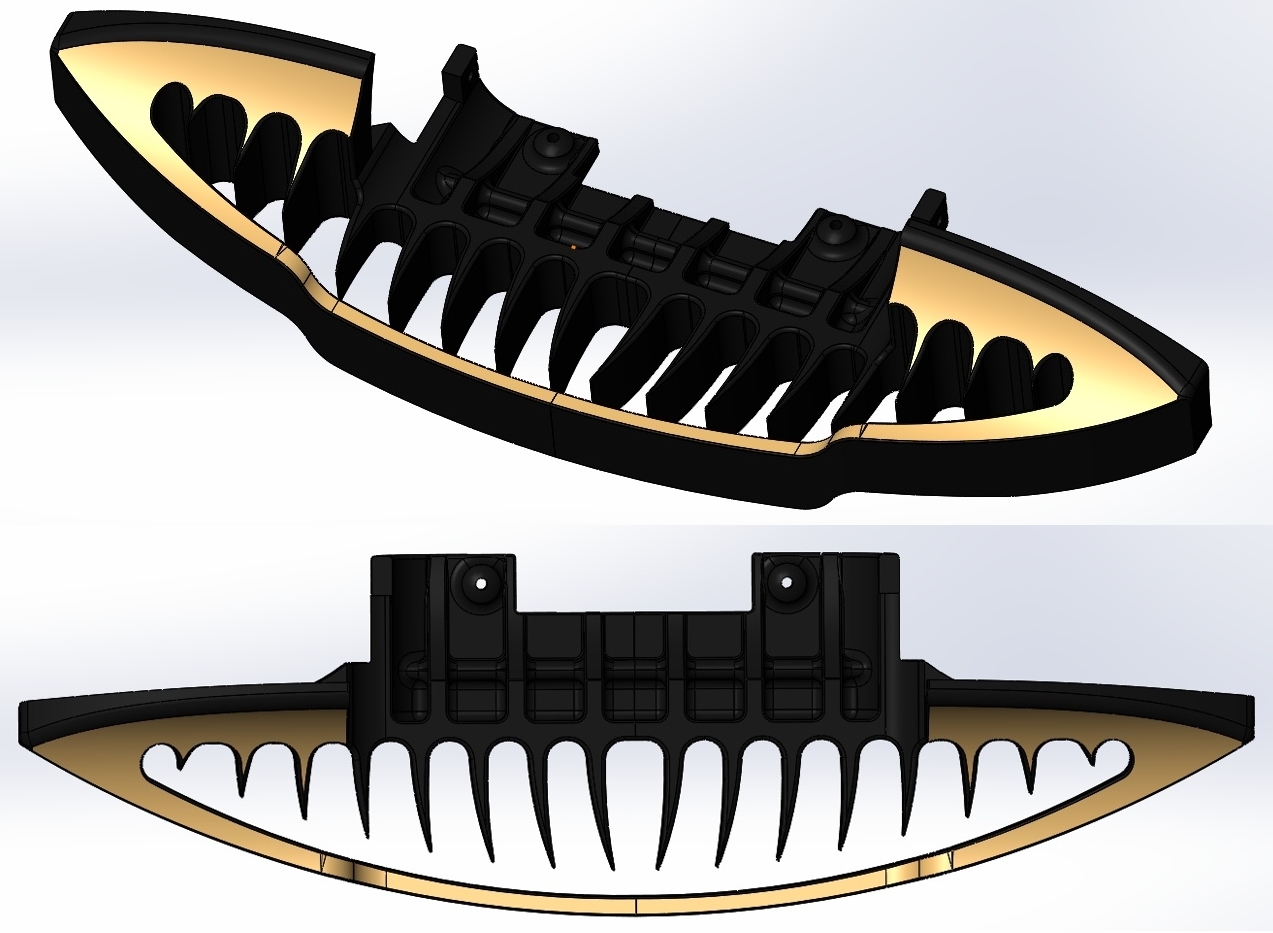

Сейчас вот так такой дизайн бампера разработали. Уже было испытано много его разновидностей. Пока остановились на такой идее. Дальше, уже время покажет.
Бампер литьё.jpg

Шипы наклонные, чтоб пружинили, но так как роботы цепляются этими шипами и не могут соскользнуть в сторону, то их заключили в полукруглую рамку. Она первая принимает удар, прогибается и начинает продавливать усы, поглощая и распределяя энергию удара.
Бампер будет литься из мягкого полиуретана.
Может у кого есть замечания из собственного опыта?
Аватара пользователя
1970DenisT

Сообщения: 321
Зарегистрирован: 02 янв 2011, 17:46
Откуда: Санкт-Петербург
Skype: Denis_t70

Re: Кузовня. Бампер робота.

Сообщение Павел_Сергеевич » 12 май 2015, 17:29

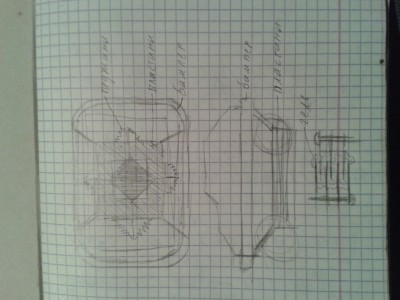

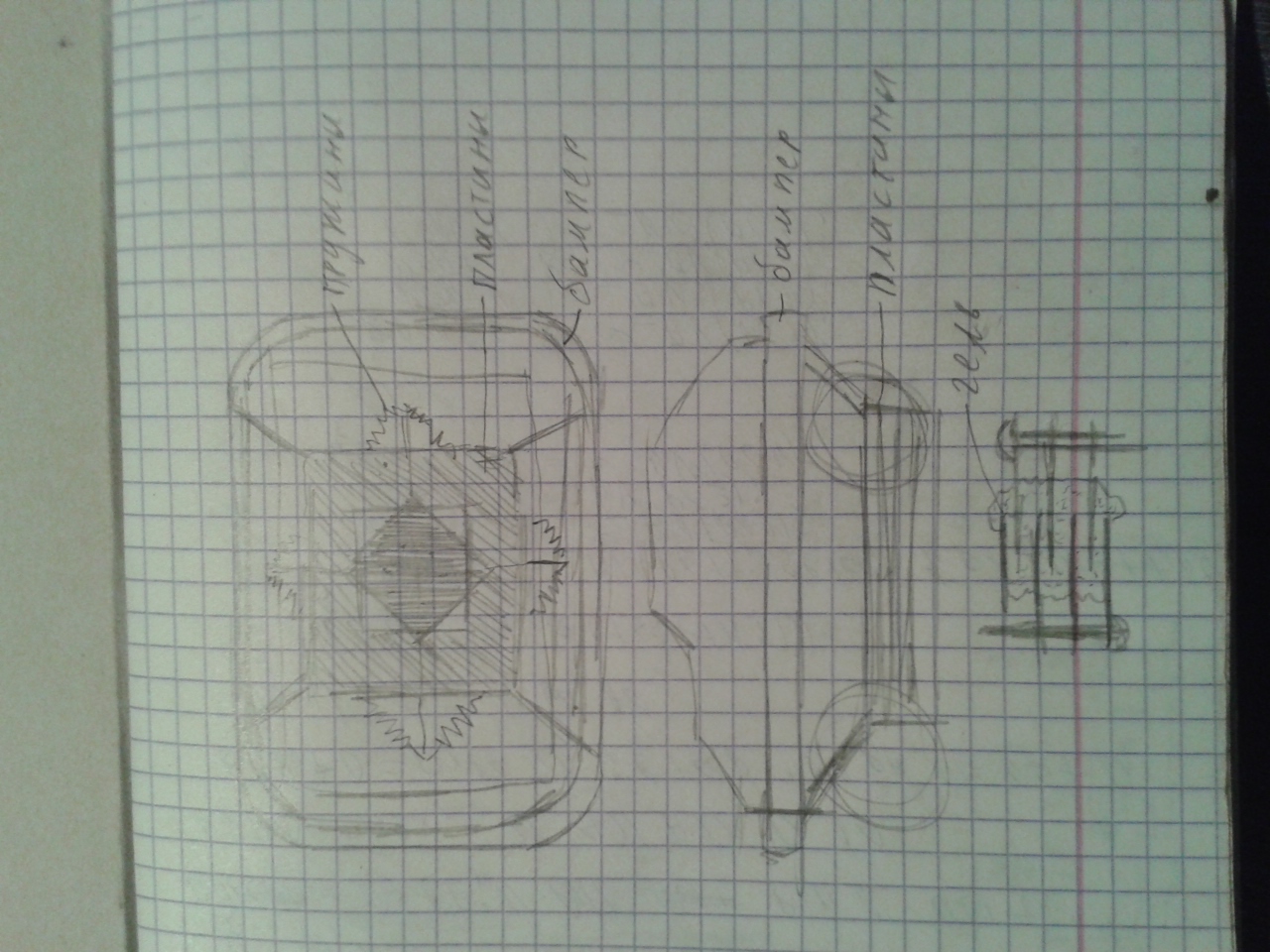

схема
Вложения
Всем удачного дня и хорошего настроения!
Аватара пользователя
Павел_Сергеевич

Сообщения: 170
Зарегистрирован: 17 окт 2012, 01:19
Откуда: москва - Гусь-Хрустальный
Skype: sadtenei
