Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 19 июл 2012, 19:16

Решил однако перед сборкой 4т довести Ленуары до хорошего уровня, сделал свечу, головку из заглушки накрутил, клапан выпускной тарельчатый (держит отлично!)
Свеча у меня болта м8, изолятор из туалетной бумаги пропитанной эпоксидкой, центральный эл-род из толстой скрепки :crazy:
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 19 июл 2012, 19:35

маньячина.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6083
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 19 июл 2012, 19:56

:crazy: я такой :crazy:
Завтра буду коленвал и "картер" (открытый сильно) делать, карб и заслоночку, буду газом управлять и на запаравку в соседнее село смотаюсь, а то уайт весь скормил реактивнику, да и друг говорит (проверял) что на 92 бензе работает лучше :)
Страшно? :crazy: ну или странно? :D

Добавлено спустя 1 минуту 24 секунды:
у меня в доме GAS engine, а у вас??? вижу пусто....
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 19 июл 2012, 21:54

не странно, а вполне ожидаемо ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6083
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 20 июл 2012, 21:53

Выложу небольшую недоделку моего второго ленуара, я его заводил, но на видео не снимал, у него нет бульба и регултора подачи воздуха.... запускал то зажигалки, зажиганеи было от трансформатора самое простое.... но можно считать что это полноценный двиг :D
Всё на маленьких подшипничках, шатун супер прочный, мёртвыйх объёмов нету почти и много других приимуществ перед преддыдущей конструкцией :D
Смотрим фоты
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 21 июл 2012, 00:01

блин, ты крут :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6083
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 21 июл 2012, 10:14

гы-гы-гы..... спасибо :lol: Ты ещё повторишься.... потомучто на 92 бензе такие летают просто)))
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 21 июл 2012, 10:59

ноги приделаешь? :roll:
:D
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6083
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Vovan » 21 июл 2012, 11:31

2Sergei3090: неужто 4-х тактник замутил? :shock: Круто!
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 21 июл 2012, 11:56

с него станется...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6083
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 21 июл 2012, 18:55

нет это не 4т, но думаю скоро сделаю из него... я с бульбом и заслонкой не завёл... прерыватель тупит, надо электронное зажигание мутить....
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Vovan » 21 июл 2012, 19:49

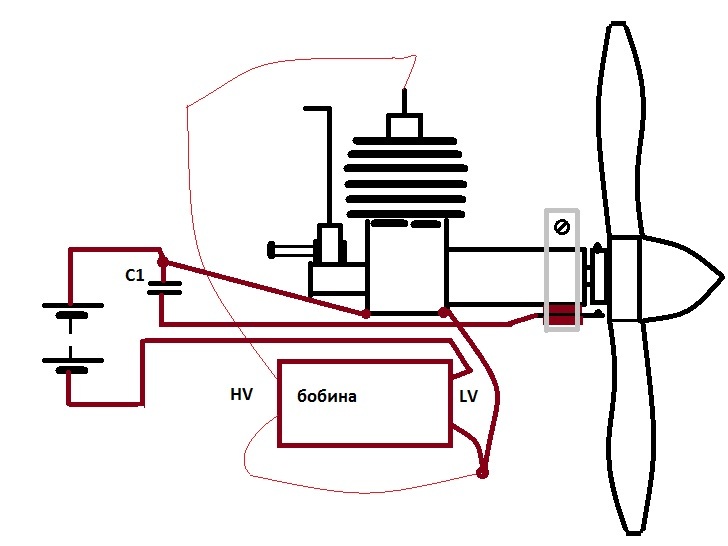

2Sergei3090: когда-то я переделывал модельный двигатель ДВС (по-моему МК-16 или МК-17 точно не помню) на бензин - работал с полпинка :) . Дык прерыватель зажигания сделал просто: гибкий контакт от реле меж двух пластин изоляторов и на хомуте к мотору. На вращающейся части добавил небольшой медный болтик с гладкой головкой - это второй контакт (он же корпус мотора). Вращая хомут добивался точных 5град. до ВМТ. Ну на рисунке вроде как понятно? Мождь и тебе устроить не геркон (который вполне может лажать), а непосредственный контактор (как в настоящих тромблерах)? :wink:
ЗЫ: мечтал и дальше переделывать в четырехтактника, но привод на клапана (самодельный) работал отвратительно и мотор глох часто... в результате выбросил...
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 21 июл 2012, 22:19

Я тебя за такой моторчик зарэжу :x Изображение
Да у меня ж и с таким прерывателем тоже проблеммы, думаю на импровизации токарника выточеная игла плохая.... поэтому ещё и смесь не отрегулирую..... там куча проблем пока, в особенности прерывало....
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 22 июл 2012, 22:29

За меня скажет всё видео :crazy:

прерыватель герконный :)
и фоточки некоторых доработок
Решил уменьшить трение и сделал ролик на толкатель ГРМ из подшипничка)

Добавлено спустя 2 часа 1 минуту 1 секунду:
Некоторые особенности топливной системы....
Бульбулятор с регулятором
Собственно регулятор
заслонка, регулятор обогащения смеси в положении закрыто (смесь максимально обогащается парами топлива)
заслонка, регулятор обогащения смеси в положении открыто (смесь максимально обедняется, паров топлива становится максимально меньше, а воздуха больше)
Её устройство
Игла точёная на этой импровизации, благо резцы от токарника есть
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение boez » 23 июл 2012, 11:40

Я правильно понимаю, что схема зажигания у тебя как в обыкновенных старых мопедах, мотоциклах и машинах? Т.е. геркон подключает первичку катушки зажигания к источнику питания, потом отключает и происходит искра? А что за катушка? Ты оценивал вообще время запитанного состояния и соответственно энергию искры? Просто насколько я помню реальные движки - там катушка подключена к питанию довольно большой участок ( в градусах).
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++
