Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 26 июл 2012, 21:02

тут всё проще пареной репы ИМХО
1 такт поршень идт вниз и затягивает газы через обратный клапан, 2 такт смесь сжимется, 3 такт идёт искра и совершается рабочий ход, далее через выпускное окно производится выпуск, но не полнустью... 4 такт окно закрывается поршнем газы остывают и тянут поршень в ВМТ, из-за отсутсктвия распредвала повторяется искра (а если был пропущен 3 такт, то она может поджечь смесь газов и перевести двиг снова на 3 такт). работает оно нестабильно, но всё же интересно ведь оно может перескакивать с 4 такта на 3 такт.... и не нужен распредвал хоть и цикл (при условии что 3 такт совершён) происходит за 2 оборота вала и 4 хода поршня :) вот так...
Ну нифига себе запиочка :shock: :crazy:
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 27 июл 2012, 23:25

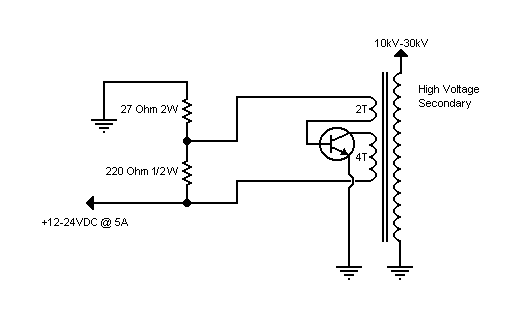

попытал ленуар по схеме Vovan, разгонялся шустро и резко глох...
буду из строчника мутить...

на кт808ам с платы строчника телека "сапфир"
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение cjA » 28 июл 2012, 02:59

умножители в высоковольтную часть, а то ведь и убится можно
(правда придется попрыгать с поиском таких диодов и кондеров...)
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 01 авг 2012, 09:11

собрал схему... искра при 4В 1мм :Yahoo!: сегодня буду цеплять прерыватель новый и запускать :)

Добавлено спустя 2 минуты 15 секунд:
а умножитель от телека есть... там диоды длинющие 5ГЕ200АФ-С и кондёры КВИ-2 100пФ на 10кВ :)
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 01 авг 2012, 14:37

Ух! И резвый же получился! :shock: :Yahoo!:
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Plastilinstyle » 01 авг 2012, 15:22

Прикольно, шустренько так, отлитчная работа :Bravo: А что за транзистор был использован?И почему четыре вольта?И не три и не четыре с половиной, шо за батарейка?
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 01 авг 2012, 15:29

Спасибо)) Ну я поставил транзистор КТ805БМ, он вообще не греется по сравнению с КТ808АМ, с зазором 1мм смесь не поджигалась, зазор теперь миллиметра 2 примерно и питание схемы 9В, искра держиться и при 6В, но в условиях газов устойчиво работает при 9В :)

Добавлено спустя 1 минуту 27 секунд:
питается пока схема от БП с грубой регулировкой.... поэтому и четыре, а "не три с половиной или четыре с половиной" :)
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Plastilinstyle » 01 авг 2012, 15:47

судя по бутыльку топливо-духи :lol:
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 01 авг 2012, 17:22

да, не буду скрывать бутыль коньячная))) топливо 92 бенз))
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Plastilinstyle » 01 авг 2012, 19:09

Дааа, 95 нынче дорог :(
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 01 авг 2012, 19:12

жаль цилиндр пилить..... буду распредвалом и "тарелкой" заменять окно выпускное, должно получиться.... будет уже четырёхтактный :)
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 02 авг 2012, 02:21

какая чуда ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 02 авг 2012, 18:06

мене припёрли и задарили очень старый скут Suzuki (1983 года походу), там сцепление обгонное, цепь и редухтор, сегодня ковырялся и обнаружил что там короче у шестерни где кулачки сцепления вылетила "маленькая штучка" и шесстерня свободно крутилась на валу((( кик не работал потомучто слетела шестерня с вала двига, потомучто гайку на вал не накрутили просто, поэтому и сцепление вылетило..... всё работает, я про оба стартера... масла в цепном "картере" небыло) Движок скоро буду перебирать... разрешите по этому поводу оффтопнуть? да и в прочем если не пригодно это сообщение тоже удалите...
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 02 авг 2012, 20:47

Что опять же доказывает то, что тебе пора создать тут собственный бложик ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Plastilinstyle » 03 авг 2012, 20:42

бложик с картинками и видивами, и есесенно с пояснениями картинок и видв :Bravo:
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург
