Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Myp » 07 фев 2012, 23:56

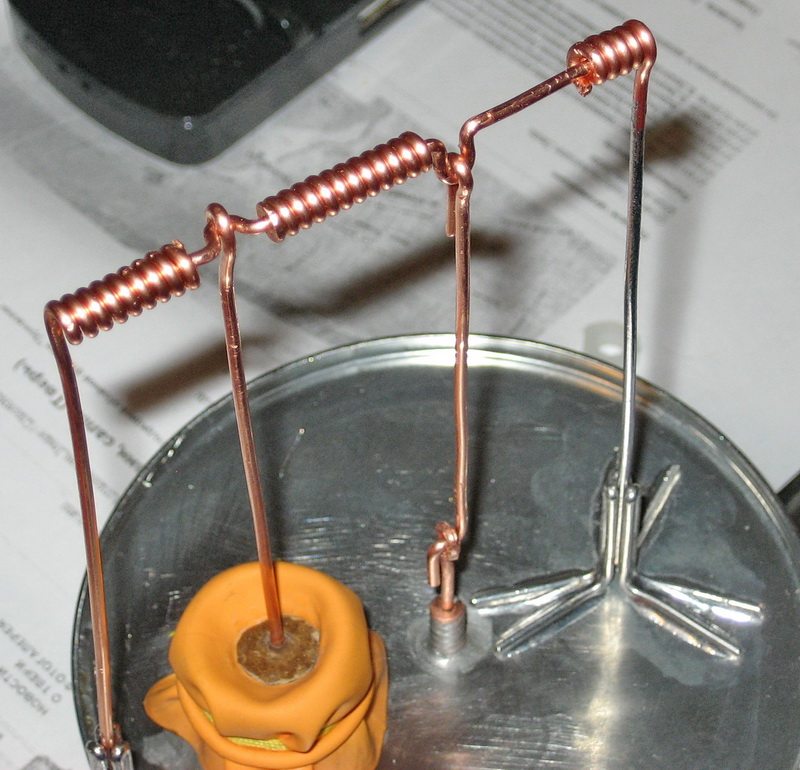

вощим вот такая конструкция

шатуны раздельные, соединены муфтой по середине, когда разберусь с размером шатунов - пропаяю
проще гнуть поотдельности и собирать.
с шатуном для резинки вроде определился, а шатун для вытеснителя опять не попал в размер :(
то он слишком мало ходит то упирается, никак не попасть :(
высота опор регулируемая тоже, можно вверх вниз двигать проволочки.
потом так же запаяю.

у меня получается ход резинки примерно равен ходу вытеснителя и равен 10 мм, это нормально?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15943
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Michael_K » 08 фев 2012, 00:02

Myp писал(а):то он слишком мало ходит то упирается,

В принципе не обязательно, чтобы он прямо от дна до крышки ходил. Пусть там зазорчик будет - это ничего.

Спаяно красиво. Я даже боюсь, мегабизон позавидует :)))

Имхо, зря "втулки" намотаны на колено. Крутится легко?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение NeON79 » 08 фев 2012, 01:10

Sergei3090 писал(а):http://www.physicstoys.narod.ru/page/bildstirlingsami/bildstirlingsami4.html вот чего я добился :D Что скажете?

Респект. Это ты на фотке? Суров))).
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение SmorBoB » 08 фев 2012, 01:33

Sergei3090 писал(а):http://www.physicstoys.narod.ru/page/bildstirlingsami/bildstirlingsami4.html вот чего я добился :D Что скажете?


Молодец, Серега! За плодотворность недюжую особый респект! :good:

Добавлено спустя 1 минуту 49 секунд:
Myp писал(а):вощим вот такая конструкция

А где жеж маховик? :shock:
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение coder_perm » 08 фев 2012, 02:39

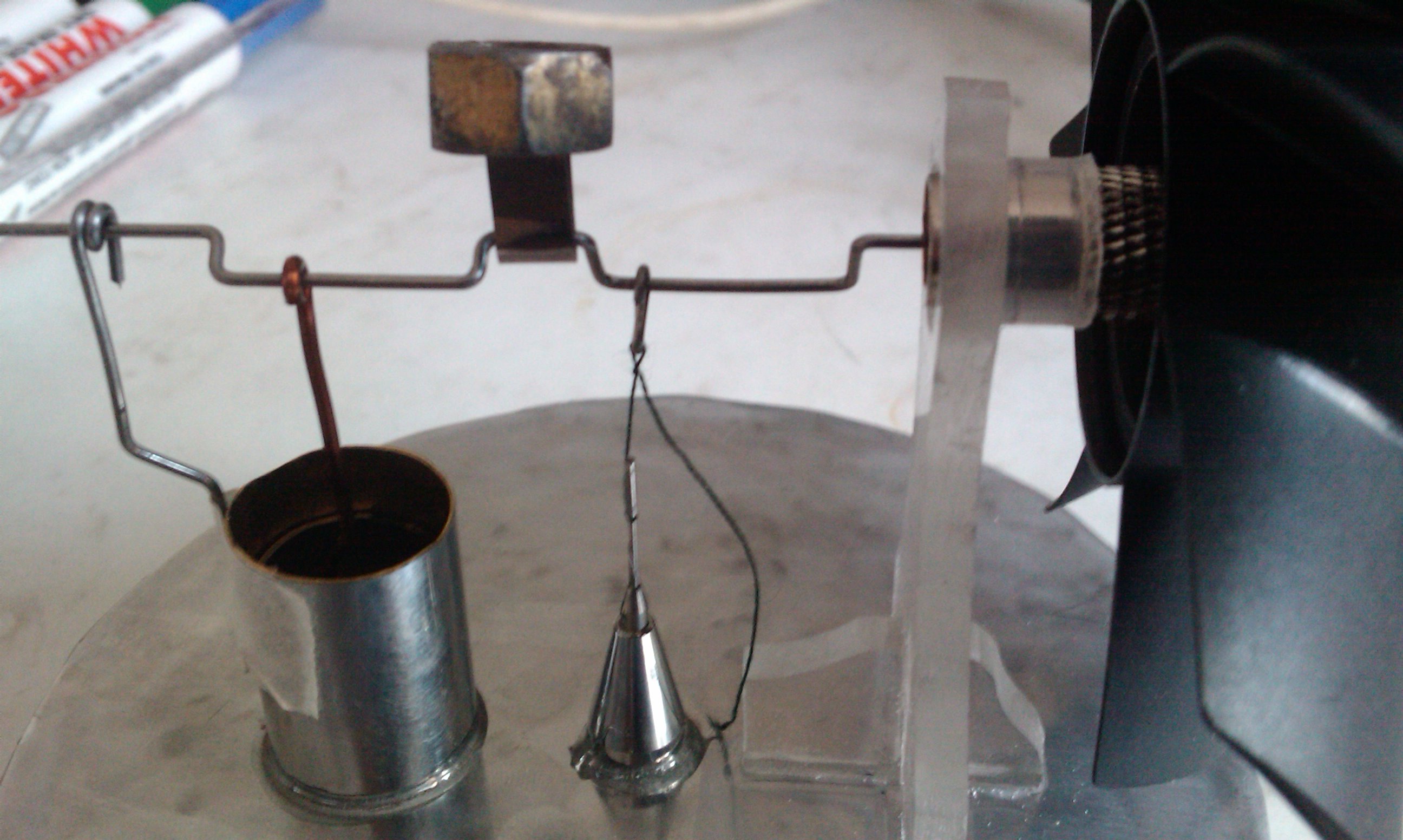

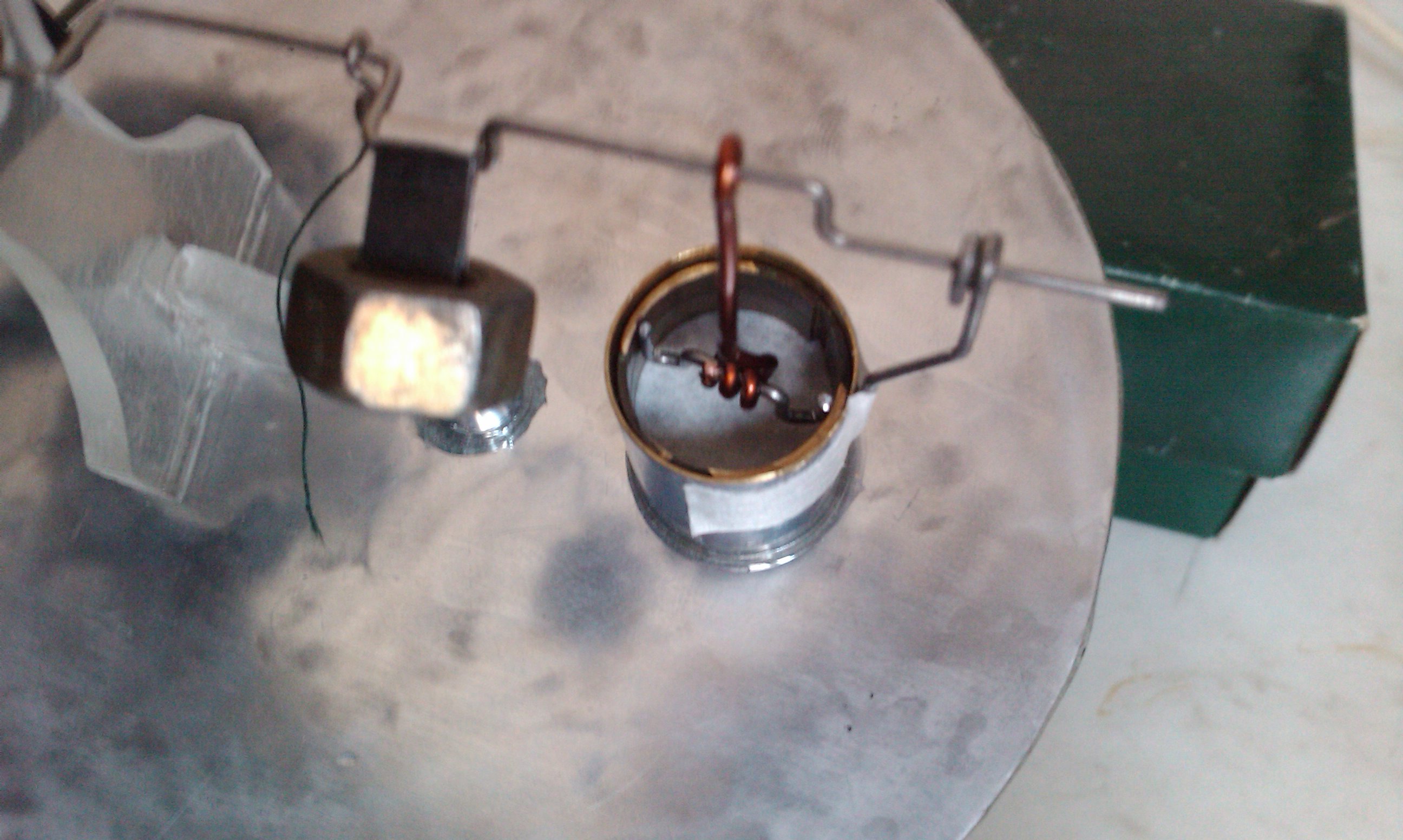

Вот и я глядя на вас слепил первый стирлинг! :crazy:
Аватара пользователя
coder_perm

Сообщения: 185
Зарегистрирован: 11 авг 2009, 22:39
Откуда: Пермь
Skype: kudrin_anton
прог. языки: assembler

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 08 фев 2012, 07:05

Забавно :) Чтоб первый от чашки крутился - это типа круто ))

Мур, зазря ты такие мощные фтулки накрутил, мешать будут. Что для медной проловки вообще за здрасте.
Ну и оси на кривошипах совсем тесные.. короткие тоесть. Шатуны клинить будут.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Myp » 08 фев 2012, 09:30

крутится в втулках всё легко :)
я использовал гвоздик чуть большего диаметра для сгибания втулок.

маховик ещё не спаял =) спаяю по мегабизоновскому приципу, проволочное колесо со спицами
повешу его на коленвал рядом с правой опорой, там место оставлено как раз.

как решить вопрос с коленами я чото пока не сообразил.
пока хочу припаять жестяные щёчки на шатун.

Добавлено спустя 6 минут 23 секунды:
coder_perm писал(а):Вот и я глядя на вас слепил первый стирлинг! :crazy:

мелкий поршень сделан как настоящий поршень, тоесть не резинка?
как делал?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15943
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Michael_K » 08 фев 2012, 09:40

Интересная реализация
http://www.youtube.com/watch?v=iVyUp_M74KA

На девятой минуте чашка остыла - красиво хлопает
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 08 фев 2012, 10:10

NeON79 писал(а):
Sergei3090 писал(а):http://www.physicstoys.narod.ru/page/bildstirlingsami/bildstirlingsami4.html вот чего я добился :D Что скажете?

Респект. Это ты на фотке? Суров))).

Спасибо))) да, на фото я)))
SmorBoB писал(а):
Sergei3090 писал(а):http://www.physicstoys.narod.ru/page/bildstirlingsami/bildstirlingsami4.html вот чего я добился :D Что скажете?
Молодец, Серега! За плодотворность недюжую особый респект! :good:

Спасибо, у меня уже детали готовятся к пятому стирлингу) Думаю в скором времени собрать примитивный ДВС)
coder_perm писал(а):Вот и я глядя на вас слепил первый стирлинг! :crazy:

Круто! сальник меня удивил! поршень выточил?
-----------------
MegaBIZON, у меня первый тоже от чашки работает если льда подложить.
Myp писал(а):как решить вопрос с коленами я чото пока не сообразил.

для того чтобы найти длину (радиус) кривошипа (колена) нужно ход поршня разделить на 2, шатуны находят ешё проще, их длина равна расстоянию от нижней мёртвой точки кривошипа до нижнего положения поршня.
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение coder_perm » 08 фев 2012, 10:14

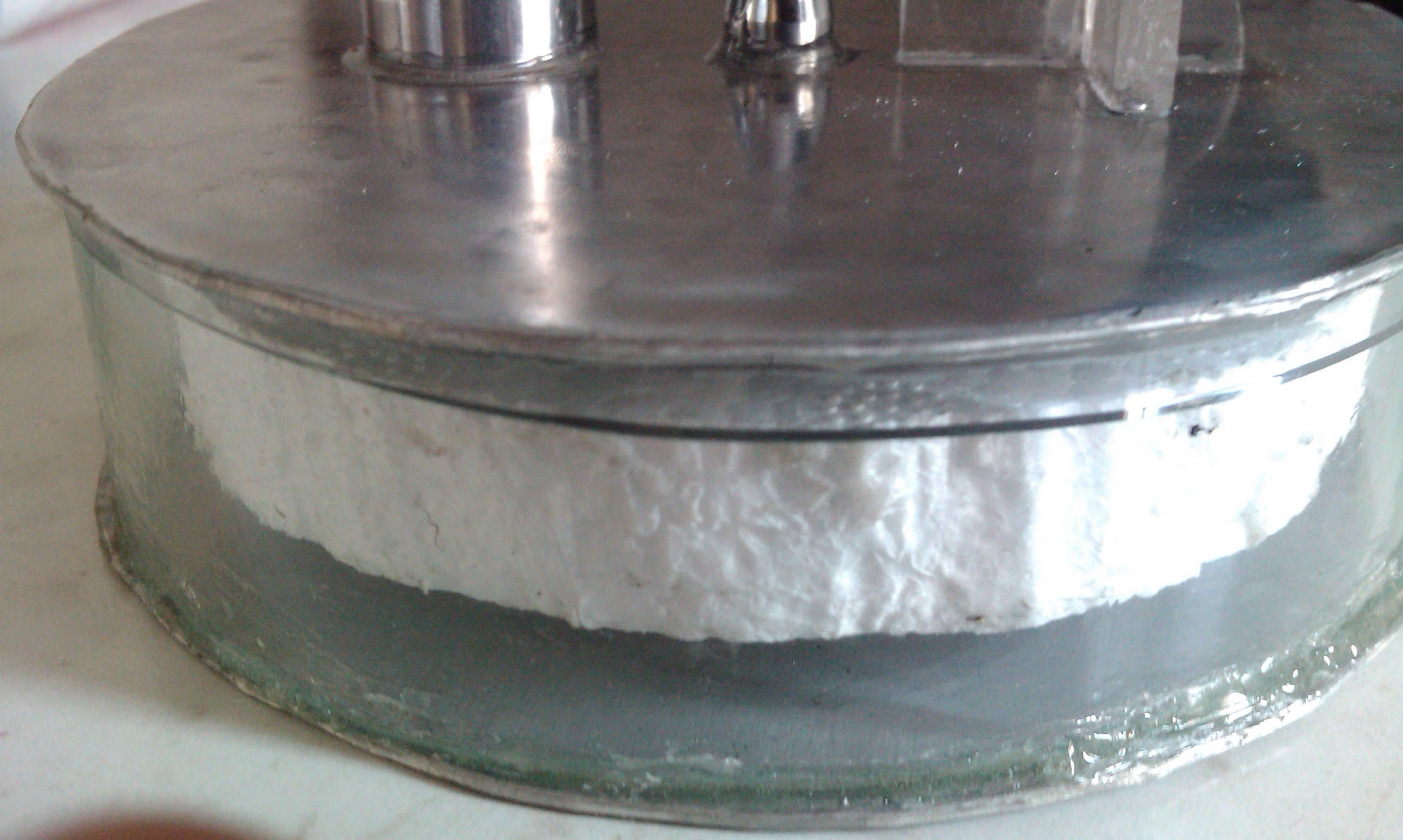

печаль... на кружке кипятка движок проработал минут 20-25. Чтоб продлить его работу я достал льда. Стирлинг заработал с новой слой и через 10 секунд стекло лопнуло... :(
трещина на стекле


Myp писал(а):мелкий поршень сделан как настоящий поршень, тоесть не резинка?
как делал?


да, ЦПГ сделал из обрезка от старого водопроводного крана крана. В блоге я немного об этом рассказывал. Из двух параметров, компрессия и отсутствие трение, для такого стирлинга важней второе.



Sergei3090 писал(а):Круто! сальник меня удивил! поршень выточил?

точить не на чем, к сожалению. "я его слепила из того, что было" (с)
Аватара пользователя
coder_perm

Сообщения: 185
Зарегистрирован: 11 авг 2009, 22:39
Откуда: Пермь
Skype: kudrin_anton
прог. языки: assembler

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Myp » 08 фев 2012, 10:24

Sergei3090 писал(а):для того чтобы найти длину (радиус) кривошипа (колена) нужно ход поршня разделить на 2, шатуны находят ешё проще, их длина равна расстоянию от нижней мёртвой точки кривошипа до нижнего положения поршня.

да знаю я
проблема в том как это выгнуть из проволоки :D я её гну как я хочу, а она гнётся как ей хочется ))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15943
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 08 фев 2012, 10:33

coder_perm писал(а):печаль... на кружке кипятка движок проработал минут 20-25. Чтоб продлить его работу я достал льда. Стирлинг заработал с новой слой и через 10 секунд стекло лопнуло... :(
Myp писал(а):мелкий поршень сделан как настоящий поршень, тоесть не резинка?
как делал?


да, ЦПГ сделал из обрезка от старого водопроводного крана крана. В блоге я немного об этом рассказывал. Из двух параметров,
Sergei3090 писал(а):Круто! сальник меня удивил! поршень выточил?

точить не на чем, к сожалению. "я его слепила из того, что было" (с)

Жалко :( Так ты ешё стенку из стекла сделал (может упустил что), это вообще круто, но стекло плохо переносит разницы температур :(
Мне обещали принести второпласт, у него коэффицент трение по металлу очень маленький, а сделать поршень не проблема, токарный есть, пора бы и мне поршнями занятся.
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Michael_K » 08 фев 2012, 10:38

проверочное слово - "фтор"
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение NeON79 » 08 фев 2012, 10:55

Michael_K писал(а):проверочное слово - "фтор"

А может, у него фоторопласт повторного использования? :D
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 08 фев 2012, 12:35

Michael_K писал(а):проверочное слово - "фтор"

Ой, ошибочка вышла :pardon:
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область
