Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 05 фев 2012, 00:04

парралоновый у меня сгорел заживо при экспериментах.. а картон ничётак, держится ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6078
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Myp » 05 фев 2012, 01:07

хм тодысь из картона вырежу :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 05 фев 2012, 09:39

MegaBIZON писал(а):так погодь.. тоесть совсем без винта работал?

да, но очень быстро и от свечки, от кипятка отказался.
MegaBIZON писал(а):пусть ребристая - лишь бы паялась.
Вытеснисель я сварганил из пары слоёв толстого картона.. не эталон, конечно, тяжеловато возможно.. но работат :)
От кипятка, однако, не фурычит.

MegaBIZON, покажи своё творение!!!
Из всех стирлингов темы помойму только "Шпрото", мои движки и.... помойму все...
Тяжеловато, до этого строил двигатель со стенкой из бутылки, но он расплавился, вытеснитель из строительного пенопласта был весил 9грамм, он завёлся, но работал от свечки.
Так, и помню обсуждалось "зачем противовесы на колёсах паровоза?", стирлингу они тоже нужны для уравновешивания вытеснителя, ведь в некоторых они металлические.
MegaBIZON писал(а):парралоновый у меня сгорел заживо при экспериментах.. а картон ничётак, держится ))

Не знаю у меня мебельный поролон не горит и не плавится)
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 05 фев 2012, 19:38

да думал чего показывать-то ))
Ну очередная банка с крутилкой :pardon:

лана, фотик на работу сволоку (движок у меня на работе - народ порой развлекает), нафотаю, сниму видиву...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6078
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Myp » 05 фев 2012, 21:59

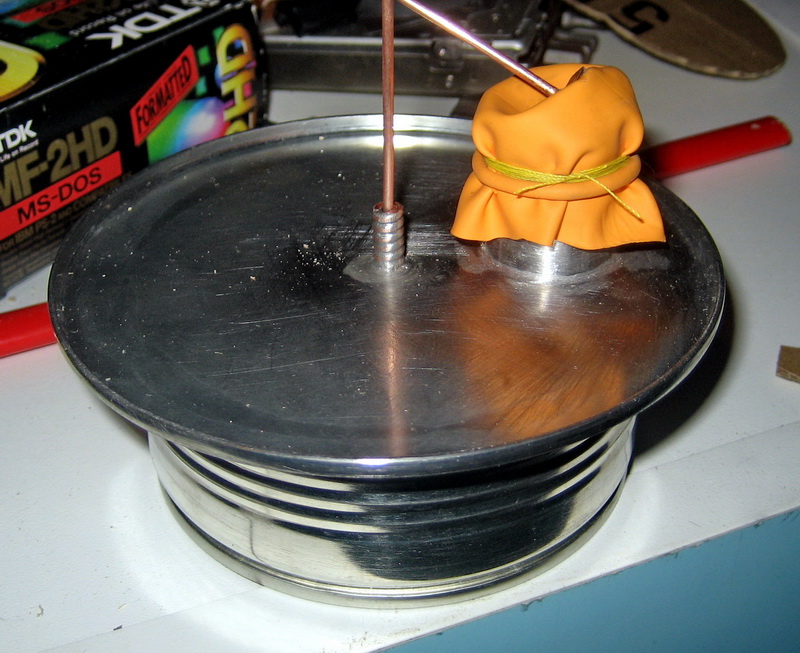

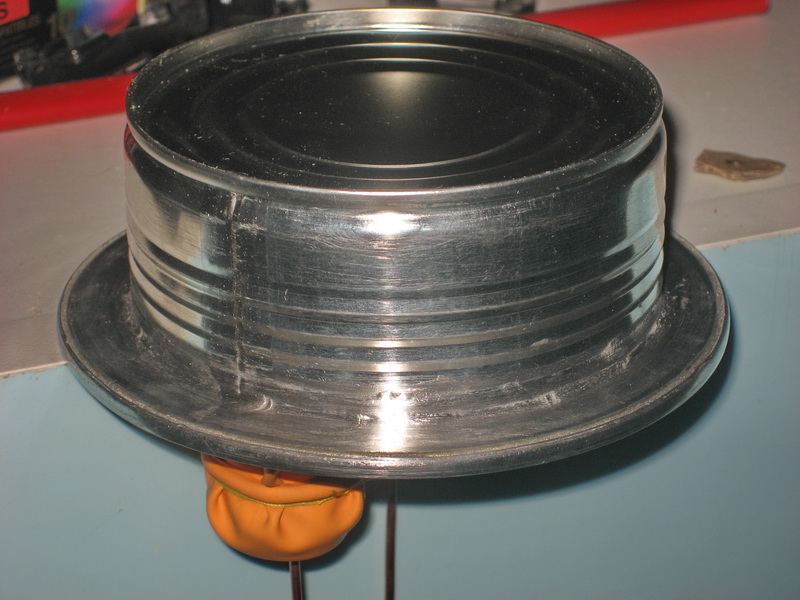

вощим вот
пол дела сделано





низ банка от кукурузы
верх донышко от банки с краской.
верх выбрал сразу такой большой чтобы лучче охлаждалось)

щас пытаюсь согнуть коленвал
чо-то пока не очень...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение SmorBoB » 05 фев 2012, 22:48

Эстетично! :good:
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 06 фев 2012, 15:37

Неплохо :good:
Вытеснитель под собственным весом падает?
Для того что бы сделать коленвал его высчитывают, радиус кривошипа равен половине хода поршня/вытеснителя.
кривошип подбирают по нижнему положения поршня/вытеснителя, длина его равна отрезку от "пробки"/штока при нижнем положении до нижнего положения кривошипа. Так очень просто.
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Myp » 06 фев 2012, 17:22

падает, даже боюсь как бы зазоры не были наоборот великоваты, картон вырезаный ножницами точностью не блещет)))
проверял на огне, если дёргать за шток вытеснителя и отпускать то вытеснитель падает вниз а шток с резинкой туда сюда ходит.
без огня резинка неподвижна. тобишь что-то там внутре происходит при нагреве))

не нравится резинка от шарика, хочется что-то более изящное.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Dmitry__ » 06 фев 2012, 17:27

Myp писал(а):не нравится резинка от шарика, хочется что-то более изящное.

През? :pardon:
Аватара пользователя
Dmitry__

Сообщения: 5992
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Myp » 06 фев 2012, 17:31

ну по идее он более эластичный и даже будет лучше работать, шарик всётаки жестковат...
но та жа фигня некрасивая, кусок резинки обмотанная ниткой ))

если корпус и можно спять аккуратно, то резинка портит весь вид))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение elmot » 06 фев 2012, 17:41

На сабже есть красивое резиновое колечко :) Надо его закатать аккуратно и колечком же прикрыть нитку.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 07 фев 2012, 09:57

Myp писал(а):падает, даже боюсь как бы зазоры не были наоборот великоваты, картон вырезаный ножницами точностью не блещет)))
проверял на огне, если дёргать за шток вытеснителя и отпускать то вытеснитель падает вниз а шток с резинкой туда сюда ходит.
без огня резинка неподвижна. тобишь что-то там внутре происходит при нагреве))

не нравится резинка от шарика, хочется что-то более изящное.

Я до четвёртого движка поролон ножницами вырезал. Значит твой двигатель будет работать, но мембрану лучше как у меня сделать, я ведь не зря отказался от шарика, пока прийдётся с мембраной, а потом можно с поршнем. Изящность может придасть кольцо из жести шириной около сантиметра, оно закроет нитку и саму мембрану, создастся иллюзия поршня :)
Только что я так не сделал? сам не пойму :unknown:
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 07 фев 2012, 10:07

с шариком да, он капризный - сам тянет кривошипа в срединное состояние. Приходится делать "поршень" из бОльшего кусак шарика, чтоб свободно было.. Но он тогда там весь сморщеный (не очень кошерно), да и давление почти полностью амортизирует.
Вопчем надоть искать золотую середину..
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6078
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 07 фев 2012, 10:39

http://www.physicstoys.narod.ru/page/bi ... sami4.html вот чего я добился :D Что скажете?

Добавлено спустя 8 минут 29 секунд:
MegaBIZON писал(а):Вопчем надоть искать золотую середину..

Чем пакетик плох?
плюсы:
*упругости нет
*можно оставить запас
*не сморщивается
*легко улавливает перемену давления
*легко крепить

Минусы:
*шуршаший или чавкающий звук
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 07 фев 2012, 10:52

Вроде ничем не плох.. Кроме разве что долгоживучестью не вышел.
а "чвак-чвак" - это не баг, это фича :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6078
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
