Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение elmot » 18 дек 2011, 19:18

cjA писал(а):нет, elmot, (я тоже за то чтоб на разных сайтах под одним ником выходить, привет, кстати) , в ветках от megaBIZON словосочитания типа NP-переход приравниваются к таким как XY... на фитнесс сайтах и банятся на шестнадцать лет кряду. (проверь если не веришь)
boez, ну наверное все правильно, Марк Твен в своих рассказах описывал как колесо в рабочую точку опускалось. (Мелькнула мысль что возникающая вибрация на воде значения не имеет, но тогда как паровозы...? У паровозов то как? И у паровозов никакие не трехцилиндровые, на каждую сторону- по цилиндру)

достаточно у цилиндров сделать разницу фаз, некратную 180град. Тогда мертвые точки цилиндров не совпадают, и паровозум может тронуться при любом положении колес.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Vovan » 18 дек 2011, 22:25

elmot писал(а):паровозум может тронуться при любом положении колес
- это факт! А почему? :wink:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение boez » 18 дек 2011, 22:48

Седня смотрел случайно телевизор :) и виде по дискавери паровозы. В частности, английский паровоз, поставивший мировой рекорд скорости - 202 км/ч и имевший штатную скорость 160 км/ч, офигеть, это в 30-х годах, нам бы щас такое :).
Так вот, там вроде как по поршню на сторону, и поршни двойного действия, с со сдвигом на 90 - по звуку слышно и по выбросу пара видно, что на 1 оборот колеса 4 пшика. И понятно, что мертвых точек нет - мертвые одного поршня попадают на максимальную тягу другого.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Vovan » 18 дек 2011, 22:52

boez писал(а):двойного действия
малаца! :good: ключевые слова!
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение coder_perm » 19 дек 2011, 06:42

Можно и без двойного действия, только три поршня со сдвигом 120 и 240 гр.
Аватара пользователя
coder_perm

Сообщения: 185
Зарегистрирован: 11 авг 2009, 22:39
Откуда: Пермь
Skype: kudrin_anton
прог. языки: assembler

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 19 дек 2011, 16:21

izobretatel писал(а):решил свое детище выложить :oops: на днях сделал

Вот, молодец!!!!! Только я турбинку сделал, как тут же ты последовал моему примеру :)
Продолжай в том же духе! До поршневых дойдёшь!!!!
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение cjA » 21 дек 2011, 18:02

Резюмирую- с одним цилиндром без мертвой точки не сделать, понял, законспектировал.
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение b1оhazard » 24 дек 2011, 02:38

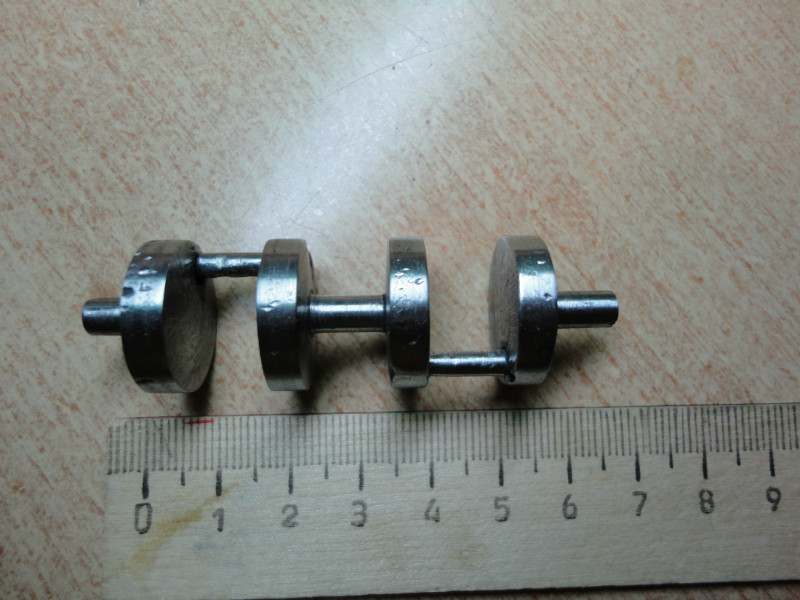

Я вот начал вторую стим поделку, точнее начал и пока приостановил проект. Во всем виноват Мегабизон со своим Каракуртом и Акикием :) уж больно захотелось сделать паучка но пока непойму никак схемы. Ну вот вобщем задумка такова, одноцилиндровый паровой я освоил теперь хоть фабрично их выпускай и я решил попробовать сделать четырех цилиндровый V-образный мотор. Зарисовки в мозгу уже есть (даже наверное 3d картинка с примерным расположением всего :), два распредвала соединенные с коленом шестернями и золотники по типу одноцилиндрового) плюс опыт в строении и принципе V-образного мотора (опыт с мотором от ЗИЛа :D по этому типу я и хочу сделать паровик). На сегодняшний момент изготовлен только коленвал.



Встала проблема с подшипниками, никак пока немогу найти с внутренним 5мм... Блок будет скорее всего из орг стекла. Вот так.
Аватара пользователя
b1оhazard

Сообщения: 42
Зарегистрирован: 09 дек 2011, 23:58
Откуда: Россия, респ. Карелия, г. Кондопога
Skype: red_dead
ФИО: Евгений Сергеевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 24 дек 2011, 07:18

А чё на меня всё валить-то... моду взяли
бубубу...
_________________________________________
Сначала бы подшпники нашёл, и под них уже механику точил бы..
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6077
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение cjA » 24 дек 2011, 08:46

для такой маленькой фигулечки можно и на подшипниках скольжения сделать (станочек есть насколько понимаю?)
А зачем четырехцилиндровый? Смысл? Площадью цилиндров атмосферу нагревать?
dead, каракурт уже все, развивай своего шалтая, смысл то понятен, это все веслоноги (правда забавные)
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение b1оhazard » 24 дек 2011, 14:54

Фигуленка не совсем маленькая будет со всей навеской. На подшибниках скольжения я думал сделать ну типа вкладышей но пока отказался ввиду большого трения что никак благоприятно не скажется на пуске (давление в итоге надо больше что провернуть да и обороты заметно снизятся). Станки на работе есть, также и сварка ацетиленом и электродом. Смысл? чистое удовольствие от звука, от вида, от работы вобщем. а какой еще может быть смысл в паровом моторчике который будет на полке и иногда доставаться показывать гостям и друзьям?

По поводу каракурта. Он не все. Шалтая буду развивать и провбовать превратить в каракурта, ух незнаю сколько скрепок перепорчу пока допрет если допрет вообще.
Аватара пользователя
b1оhazard

Сообщения: 42
Зарегистрирован: 09 дек 2011, 23:58
Откуда: Россия, респ. Карелия, г. Кондопога
Skype: red_dead
ФИО: Евгений Сергеевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение cjA » 31 дек 2011, 09:46

Короче, не понял куда кинуться.
Решил что лучьше тут, эту ветку все наверняка листают.

Мужики!!! Всех с наступающем!!!

опять не получилось. Смысл от работающей паровой турбинки я знаю :)))Расслабляет лучше любого ледзепелина.
Чтобы дать пару четырем цилиндрам тебе придется делать мегаКОТЕЛ , вот я и спрашиваю

Добавлено спустя 53 секунды:
http://www.youtube.com/watch?v=qJnWl8l_ ... re=channel

Добавлено спустя 3 минуты 31 секунду:
!!!! в ролике не я! друг подруги. (я бы с таким инглишем себя бы ни в жисть не показал)
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Паsha » 04 янв 2012, 19:53

Паровые двигатели продаются, и продаются всякие разные(на газу, с реверсом, и т. д.),НО СТОЯТ ....
http://www.eurotrain.ru/menu/parovye_igrushki/dvizhki/
Но их всё-таки покупают и вот что с ними делают:
http://www.crabfu.com/steamtoys/
Стимпанк-машина, построенная популярной механикой:
http://www.popmech.ru/article/2028-sem- ... k-mashinu/
Реактивный паровой водомет:
http://www.popmech.ru/article/8471-reak ... y-vodomet/
Паsha

Сообщения: 17
Зарегистрирован: 28 ноя 2011, 19:29

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 05 янв 2012, 20:41

Решился я собрать третий свой стирлинг)))) Собрал!))
Но сели у фотоаппарата батарейки совсем :(
Видео надеюсь в скором времени сниму
У меня есть поэтапные фото и я в скором времени сделаю инструкцию по сборке такого двигуна)
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение warhaider » 05 янв 2012, 20:57

Класно получльсь :Bravo:
А ты не пробовал его покрасить в однотонный цвет - так круче будет на мой взгляд :)
Аватара пользователя
warhaider

Сообщения: 56
Зарегистрирован: 28 авг 2011, 19:13
