Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 11 окт 2010, 13:49

madman писал(а):Ещё нашёл интересный материал на одном форуме, там человек сделал паровой двигатель и выложил подробные инструкции. Нашёл ЗДЕСЬ

аа, так автор этой паровухи её там вот только на днях выложил... Да и ты там под другим ником тусишь :) Забавный форум.
Но я эту паровуху ещё где-то встречал - там про фланцы было подробно расказано (хотя рисунков-чертежей не было).
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6089
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 11 окт 2010, 15:22

Я точно не помню, но вроде ещё это было где-то здесь - http://www.chipmaker.ru/index.php?showforum=136
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 11 окт 2010, 15:37

Ну и я про то же. Уже на раз перерыл там всё, и как-то никак.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6089
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 11 окт 2010, 16:09

О, я нашёл :) сообщение №10
http://www.chipmaker.ru/topic/28026/
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 11 окт 2010, 16:14

Ясно, почему я не мог найти - искал по фоткам или ютумбам с этой паровухой :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6089
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 11 окт 2010, 16:19

Привет)
Мужики сидел на паре и подумал а что если делать поршень из 2х стороннего фторопласта а между 2х куcков этого материала прокладку из сантехники какой-то) и на тотже гвозь насадитьл и обпаять.Матереиал довольно легко обрабатываеться, и лёгкий
Может я повторно изобрёл велосипед .... но всёже :)
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 11 окт 2010, 16:21

Второпласт для поршня не годится, он расширяется от нагрева хорошо, и клинит

У меня вообще настал творческий кризис :%)
Ничего не получается, времени нет, и к тому же материалы необходимые закончились...
Хотя идеи есть, только делать или искать что-то как-то неохото...
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 11 окт 2010, 16:28

бывает... главное чтобы огонёк не угас азарта и т.п)
у меня такое было когдато ькогда фокусами занимался *(. Точнее не я угас , а почтовая служба дебильная *(
===============
Фтороспласт вроде до 250 градусов молодцом держиться а потом уж....Он выдерживает длительный нагрев (более 1000 ч) при 200 градусов С без изменения свойств. Кратковременно, в особых случаях, допускается температура эксплуатации 250градусов С.
А пар в цилиндре ты макс нагреш до 150, атк как выше нужно большое давление , а его на коленях не как не достич 8) КИПиА в массы)
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 11 окт 2010, 16:31

Не помню где, один чел писал что он делал двиг с поршнем из второпласта, и через 5 сек работы поршень расширялся и клинил.
Я вот тоже сделал движок со свинцовым поршнем, он от воздуха хорошо работает, а от пара клинит
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 11 окт 2010, 16:37

про второпласт:
Вроде как про madman про него вон там прочёл. Но и там никто ничего не утверждал.

Мне же, наоборот, кажется, что второпласту наши смешные температурки поровну, и нифига он от них не страдает (kolDOOM тут прав). А если вспомнить его скользящие способности, и что его в миру так же кличут тифлоном (а тифлон "намазан" нынче на каждую сковороду) - то мне и вовсе думается, что это вполне нормальный материал не только для поршней, но и для самих цилиндров и прочих клапанов (но тут уже как сделать получится).
Впрочем, я ничего не утверждаю - это ещё предстоит либо выяснить самому, либо узнать у тех, кто знает, а не предполагает.

======
kolDOOM, ты так прёшься от своего КИПа, так любишь им кичиться, что уже может хватит, а?
Кстати, вот не видно, чтоб у тебя от него был какой-то толк. А уж от постоянного трёпа о великом и могучем КИПе и вовсе никакого.
Раскажи лучше, как мне из стеклянной трубочки "водопоказометр" сделать, чтоб прочно, герметично, и красиво.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6089
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 11 окт 2010, 16:44

Не, про фторопласт я прочёл точно в другом месте :)
Ну я не знаю, не проверял:)
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 11 окт 2010, 16:53

незнаю не знаю. есле отрыть 2х стороний фторопласт и медных покрытием и гвоздём, теплоотдача гвоздю будет сумашедшая !+ у меня цилиндр медный , пар не будет выше 120-130 градусов розогрвевать поршень )

Добавлено спустя 7 минут 32 секунды:
MegaBIZON писал(а):Кстати, вот не видно, чтоб у тебя от него был какой-то толк. А уж от постоянного трёпа о великом и могучем КИПе и вовсе никакого.Раскажи лучше, как мне из стеклянной трубочки "водопоказометр" сделать, чтоб прочно, герметично, и красиво.


В нете я говорил гляньте гидростатические уровнемеры показывающие ( [url=http://www.xumuk.ru/encyklopedia/2/4683.html]тут можно прочитать[/url)
нагрей тру,очку на газу, выгни как тебе нада, есле это трубка лабораторная, потом вставь в неё капилляр или трубку что у тебя там, и завальцуй тубку стеклянную свою, предварительно нагретую, и замаж окуратно герметиком. я фото своего уровнемера выкладывал и расписывал .
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 11 окт 2010, 17:45

нее, гнуть трубочку я не хочу. Она так-то вроде и лабораторная, но я не такой опытный лаборант ))

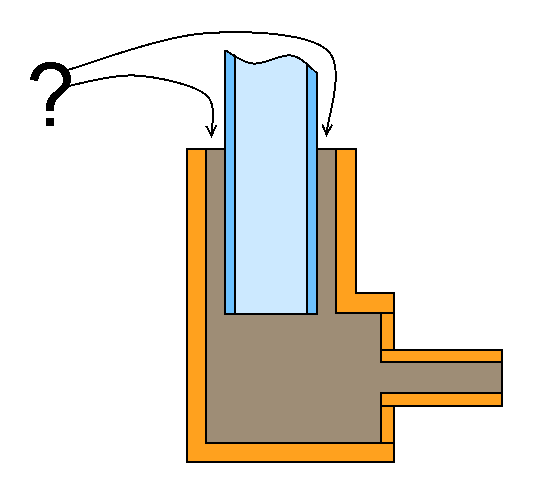

Я вот такую приблуду собераю (которую много где в ютумбах видел):
вот как.gif
вот как.gif (5.75 КиБ) Просмотров: 1417

Вот и завис на том, что понять не могу, чем вон те просветы нормально уплотнять принято...

Добавлено спустя 6 минут 5 секунд:
чорд, ну и свистулька у меня получилась - почти ультрозвуковая... противная аж жуть )))

Добавлено спустя 15 минут 49 секунд:
Кстати, максимальные рабочие температуры фум-ленты что-то около +200'С. Попробовал - отлично сидит и хрен продуешь :)
А соскальзывать не будет, об этом я щас позаботюсь ))))

Вопчем, вопрос снят.
И это.. что касается паровой самодеятельности - куда не глянь, всюду этот самый КИП. ёмаё.
Вопчем это, извиняй - резковато что-то я :oops:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6089
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение boez » 11 окт 2010, 18:59

Тетрафторэтилен, который самый обыкновенный фторопласт-4, он же тефлон, свыше +200 градусов держит, потом начинает выделять всякие яды, но понемножку :) Но проблема-то не в этом, у фторопласта коэффициент линейного теплового расширения 10-20 * 1E-5 K^-1, а у железа 1.1 * 1E-5. То есть при нагреве на 100 градусов железо удлиннится на 0.1%, а фторопласт на 1-2%. При диаметре поршня скажем 10 мм расширение составит до 0.2 мм, этого для клина хватит.

По идее нужен железный поршень с тонкой фторопластовой прокладкой снаружи. А еще лучше если при этом цилиндр будет медным, у меди К = 1.5 * 1E-5, то есть ее расширение скомпенсирует расширение фторопластового кольца.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 11 окт 2010, 20:28

MegaBIZON писал(а):И это.. что касается паровой самодеятельности - куда не глянь, всюду этот самый КИП. ёмаё.Вопчем это, извиняй - резковато что-то я


Не чего по началу когда учился и не понимал нах этот на этот КИП учиться но чем больше учили тем больше мы с парнями понимали- что без КИП не куда :shock:
ЧТо касается паровых установок- у них много параметров которые необходимо регулировать) когда я перечислил минимальное ) так вот Бизон я не в обиде на тебя ) Теперь Ты сам понял что кип это Сила :crazy:

===================================
boez писал(а):Тетрафторэтилен, который самый обыкновенный фторопласт-4, он же тефлон, свыше +200 градусов держит, потом начинает выделять всякие яды, но понемножку Но проблема-то не в этом, у фторопласта коэффициент линейного теплового расширения 10-20 * 1E-5 K^-1, а у железа 1.1 * 1E-5. То есть при нагреве на 100 градусов железо удлиннится на 0.1%, а фторопласт на 1-2%. При диаметре поршня скажем 10 мм расширение составит до 0.2 мм, этого для клина хватит.По идее нужен железный поршень с тонкой фторопластовой прокладкой снаружи. А еще лучше если при этом цилиндр будет медным, у меди К = 1.5 * 1E-5, то есть ее расширение скомпенсирует расширение фторопластового кольца.


Во первых я писал что пар максимум достигает 120-125 градусов , выше он не как в данных условиях не поднимиться.
Во вторых я так же писал про теплообмен
kolDOOM писал(а):есле отрыть 2х стороний фторопласт и медных покрытием и гвоздём, теплоотдача гвоздю будет сумашедшая !+ у меня цилиндр медный , пар не будет выше 120-130 градусов розогрвевать поршень )

так что росщёты про теплоотдачу важны но нада читать посты .
Имхо
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич
