Re: Наколенные движки нутряного кипячения, сгорания, и тд ))

Сообщение Sergei3090 » 24 июн 2015, 21:14

Извиняюсь за качество, фотик сдох, снял на телефон. За два полувечера спаял вот это. Худой паровик не прокармливает толком, золотник рассифонился. Ночь отстоял с водой в наших тропиках и успел поржаветь...

Вся жесть от двух газовых баллонов, труба сталь, тостостенная, не совсем удачный выбор, но меди не было. Стеклохлист в два слоя утянут проволокой, очень удачно бережёт тепло. Закрою планочками и утяну кольцами, под бочку :crazy: Клапан разбирается и регулируется. Водомер из вакуумного шланга моего мопэда и трубки от предохранителя. Или ремонтировать машину, или делать новую мощную турбину, и ставить на колёсья/генератор приделывать.
Грозы, прохожденя нет, я паяю паровушки :)

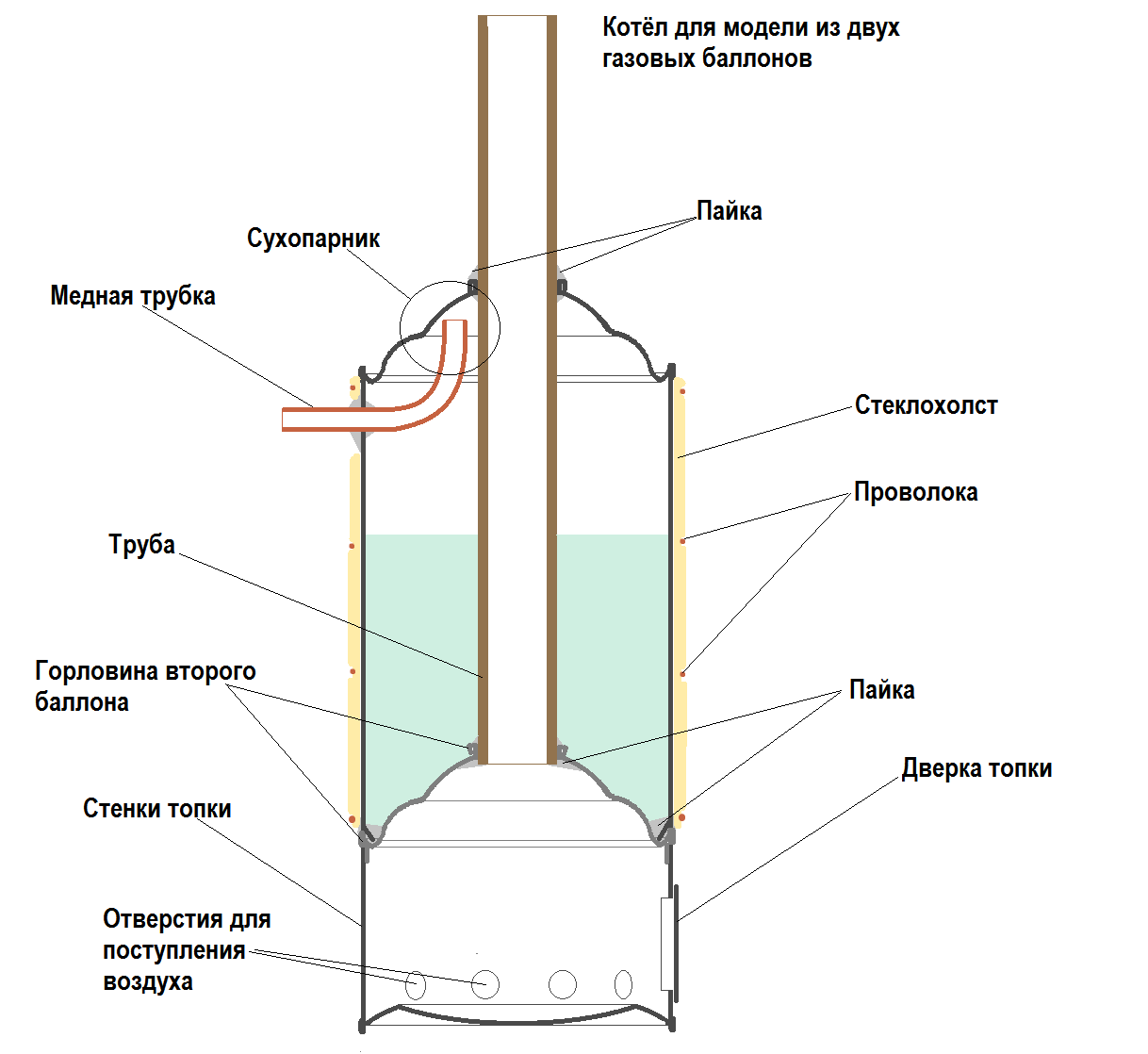

Котёл 2 баллона.png

рисуночек.
Смысл такой, горловина одного баллона отрезается карманной болгаркой, отрезается дно другого, на его место впаивается горловина, оставляются края, которые с натягом входят в топку (топка отстёгивается). Впаивается труба, оборачивается утеплителем, термос с подогревом на угле готов :)
Спец инструмент, помогала мне с шасси для шарманки, питается 12В аккума 8)
Жду критики :beer:
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Наколенные движки нутряного кипячения, сгорания, и тд ))

Сообщение Sergei3090 » 26 июн 2015, 15:46

Все по картошкам видать :( Ну хорошо, быть монологу...
В общем, случайным образом, переделывая предохранительный клапан, получил ещё и гудочек, не громкий, но прикольный!) Сигналит при давлении в 1,5 атм. Больше не нужно, да и начинает подтекать. Обложил деревом, больше для декора, чем из практических соображений. Напилил на станке реек, ровно сложил и прижал друг к другу, приклеил на тряпку финским пробковым клеем. Просверлил отверстие, сделал паз, обернул бочонок и стянул проволокой, потом ещё и обжог горелкой :)
Из кофейной банки добавил зольник, из дна топки сделал колосник, немного продырявив сверлом. Только успевай подкладывать, горит быстро :D
Видео, опять на телефон...

Пока грузил видео, думал сделать бы грандиозную самоходину, шасси хотел сначала шагающее, но думаю гусеничное-жёсткое будет проще. Как думаете, деревянные гусеницы на тканевой прорезиненной основе имеют право на жизнь? Колёса не из металла, так из дерева на токарке выточить можно, диаметром не более 70-80 мм. Паровую машину тоже хотелось бы заменить на более совершенную, эта никуда не годится, турбину ставить не буду, для неё редуктор нужен сложный...
Под дымок и пар мысли охренительные идут :crazy:
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Наколенные движки нутряного кипячения, сгорания, и тд ))

Сообщение elmot » 04 июл 2015, 14:01

Sergei3090 писал(а):Пока грузил видео, думал сделать бы грандиозную самоходину, шасси хотел сначала шагающее, но думаю гусеничное-жёсткое будет проще. Как думаете, деревянные гусеницы на тканевой прорезиненной основе имеют право на жизнь?

Думаю, нет, деревяшки будет срывать с тряпки все время. Запили лучше большие деревянные колесы.
В стиле
https://ru.wikipedia.org/wiki/%D0%A6%D0%B0%D1%80%D1%8C-%D1%82%D0%B0%D0%BD%D0%BA

Еще был бы приколен шагающий механизьм с прямым приводом с цилиндров, без кривошипов и крутящихся валов.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Наколенные движки нутряного кипячения, сгорания, и тд ))

Сообщение dccharacter » 05 июл 2015, 13:54

Что значит проще? ДАВАЙ ШАГАЮЩУЮ!
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Наколенные движки нутряного кипячения, сгорания, и тд ))

Сообщение Тиамо » 08 сен 2015, 23:04

Sergei3090 писал(а):... Паровую машину тоже хотелось бы заменить на более совершенную, эта никуда не годится, турбину ставить не буду, для неё редуктор нужен сложный...
Под дымок и пар мысли охренительные идут :crazy:
Почём в Вашем городе трубка 6-10 мм диаметром из стали 12Х18Н10Т? У нас 540 руб
кг. Она умеет держать до 600 градС под давлением длительно. Какое у Вас отопление в доме? Можно сделать например когенератор, тогда совокупный КПД устройства будет близок к 100%, а электричество будет халявным.
Трубку лучше свить в спираль, котёл будет водотрубным и очень безопасным практически при любом достижимом давлении.
Тиамо

Сообщения: 53
Зарегистрирован: 21 сен 2009, 16:14
Откуда: москва

Re: Наколенные движки нутряного кипячения, сгорания, и тд ))

Сообщение KenT1998 » 17 окт 2015, 21:08

MegaBIZON, c чего ты поршень и клапан на свой движок делал??
KenT1998

Сообщения: 23
Зарегистрирован: 22 сен 2013, 16:52

Re: Наколенные движки нутряного кипячения, сгорания, и тд ))

Сообщение robovan » 19 окт 2015, 11:06

:shock:
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Наколенные движки нутряного кипячения, сгорания, и тд ))

Сообщение Myp » 19 окт 2015, 16:33

а что за гибрид болгарки и моторчика? выглядит как очень полезная штука.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Наколенные движки нутряного кипячения, сгорания, и тд ))

Сообщение MegaBIZON » 17 дек 2015, 13:19

KenT1998 писал(а):MegaBIZON, c чего ты поршень и клапан на свой движок делал??

на который именно?
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Наколенные движки нутряного кипячения, сгорания, и тд ))

Сообщение elmot » 31 авг 2016, 12:42

А ну-ка, братцы, поднатужились и сделали!
Паровой двигатель Тауэра
https://geektimes.ru/post/279724/
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Наколенные движки нутряного кипячения, сгорания, и тд ))

Сообщение Myp » 31 авг 2016, 16:49

с чего сделать поршня я сразу придумал, распилить болгаркой пару стальных шариков.
шарниры для половинок в принципе тоже не проблема.
а вот цилиндр... что-то даже идей нет с чего можно сварганить
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Наколенные движки нутряного кипячения, сгорания, и тд ))

Сообщение elmot » 31 авг 2016, 21:51

бронзовая(алюминиевая) отливка по форме того же шарика?
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Наколенные движки нутряного кипячения, сгорания, и тд ))

Сообщение Myp » 31 авг 2016, 22:51

люминь не годится, задирается моментально
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Наколенные движки нутряного кипячения, сгорания, и тд ))

Сообщение elmot » 31 авг 2016, 23:55

я вот тоже так подумал. а бронза должна бы сработать
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Наколенные движки нутряного кипячения, сгорания, и тд ))

Сообщение Eruman » 01 сен 2016, 08:30

3D-печать исключили как класс? температура котла не высока, а напечатанная конструкция даже пороховые газы держит.
Соединяй и здравствуй.
Аватара пользователя
Eruman

Сообщения: 763
Зарегистрирован: 12 авг 2010, 15:10
Откуда: Астраханская обл.
